Fjärrstyrning
TELLSTICK / SWITCH KING
System för fjärrstyrning av ström switchar

INDEX
  • Inledning
  • senast uppdaterat
  • Ljudet / Funktion
  • Beskrivning
  • Köp / Transport / Embalage m.m.
  • Referenser / Länkar m.m.
  • Disclaimer

  • Inledning
    Beskriver här vårat system för att automatisera och fjärrstyra diverse funktioner i hushållet.

    Systemet arbetar på radiofrekvenserna för låg effekt enheter (PMR) 433.92MHz (70cm amatör radio band) - Vi kompletterar bl.a. med extern antenn för att kunna täcka upp hela våran gård. (Räckvidd = ca. 70-100m radie)

    Vi styr motorvärmare / ytterbelysning och diverse belysning innomhus, största fördelen med systemet är styrningen av motorvärmare, mycket bra om man t.ex. inte ska iväg samma tid varje dag, systemet kan då styras utifrån olika scheman.

    Senast uppdaterat

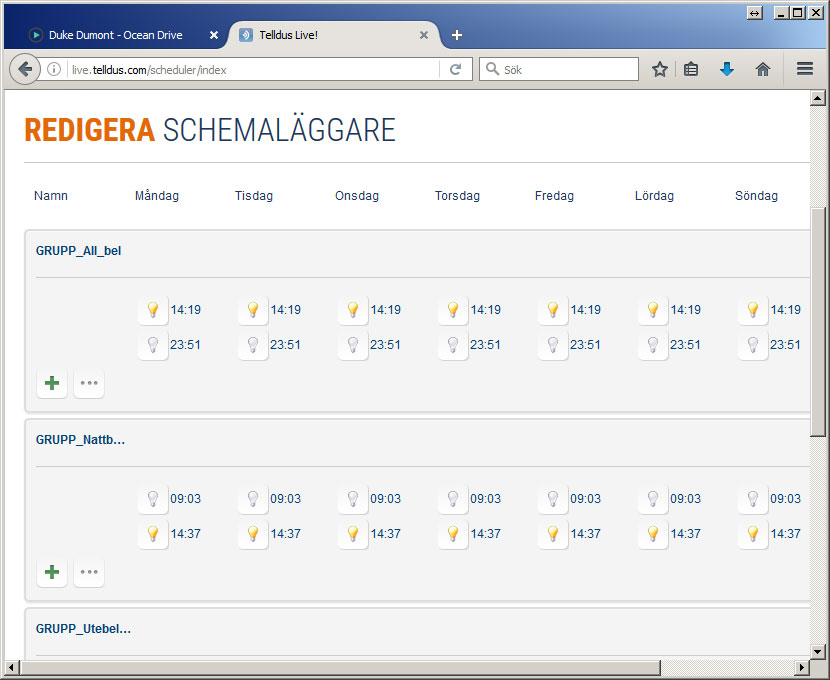

    2016.12.26 Har 'uppgraderat' styrningen med en fristående enhet 'TELLDUS NET v2' - fungerar i praktiken på samma sätt som tidigare använda 'SwitchKing'. Enheterna programmeras nu 'OnLine' på http://live.telldus.com.

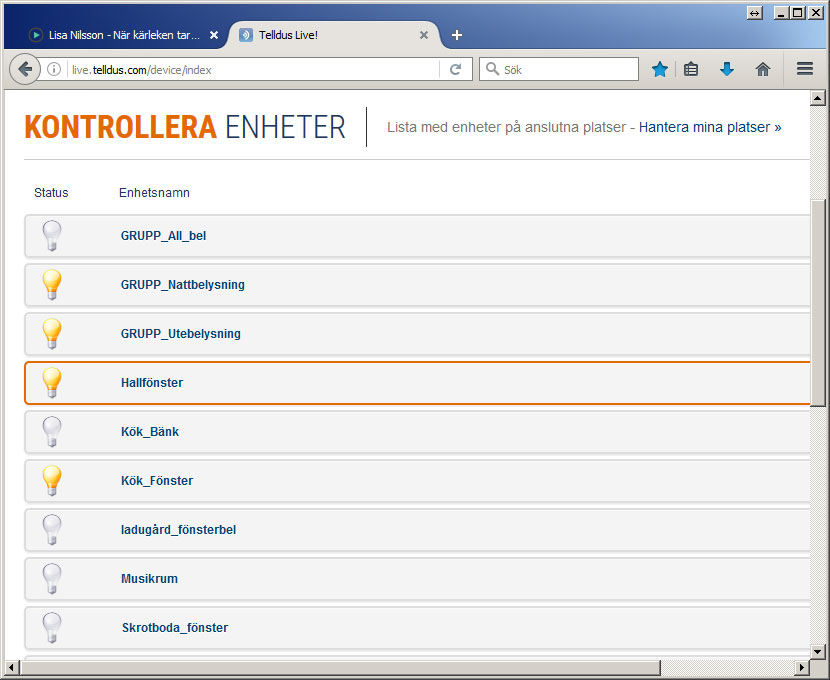

    TELLDUS NET v.2.0

    Styrenheten hämtar data direkt från http://live.telldus.com, så nu gäller det att internetkopplingen är någorlunda stabil.


    http://live.telldus.com

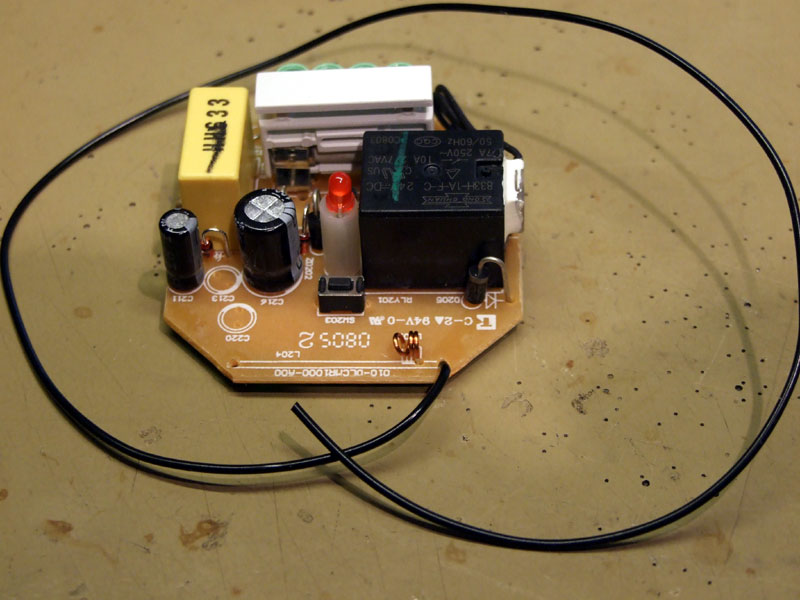

    2014.02.02 För att öka räckvidd / tillförlitlighet har jag nu kompletterat 'Proove EL2021' mottagarna med en liten 'extra' yttre antenn. Använder en 1/4 våglängd = 16,9cm** (Alt. 1/2 våglängd = 33,5cm) lång kopplingstråd som nu ersätter den lilla inbyggda original antenn bygeln.

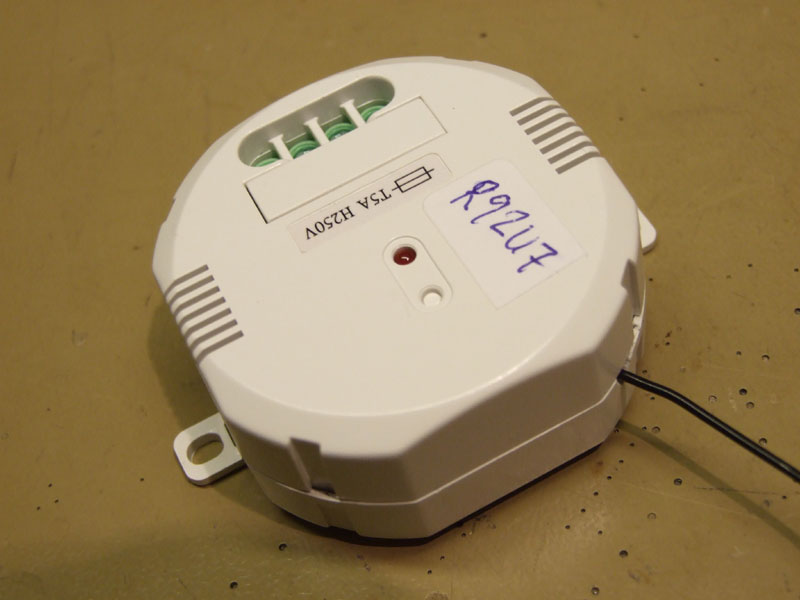

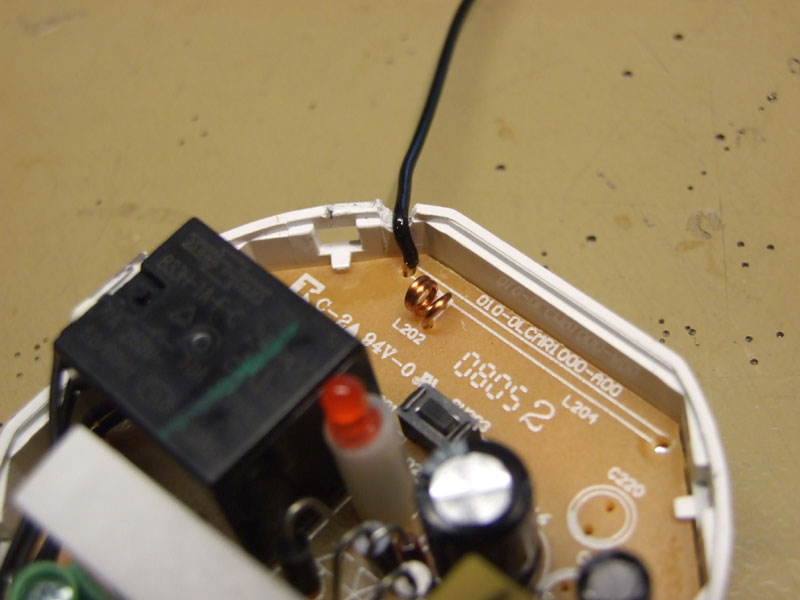

    Proove EL2021 med 17,5cm extra antenn

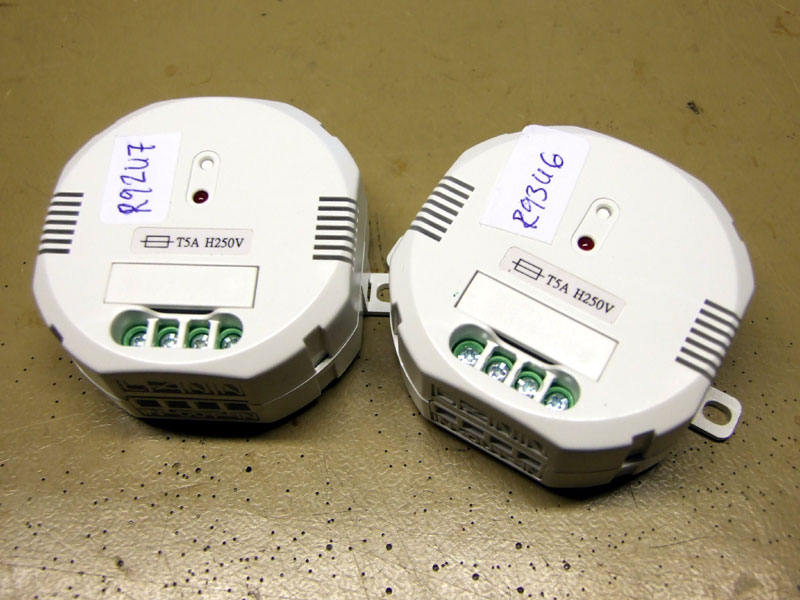

    Proove EL2021 färdig för användning / Inkopplad

    **Mottagaren arbetar på 433,92Mhz, beräknar 1/4 vågs antenn = ((300/433.92)/4 x 0,97)

    300 = Ljus / Radiovågors hastighet i Mm/pS
    433.92 = Frekvens i Mhz
    4 = En fjärdedel av våglängden (0,69m)
    0,97 = Våghastighetsfaktor i en kopparledare (Normalvärde)

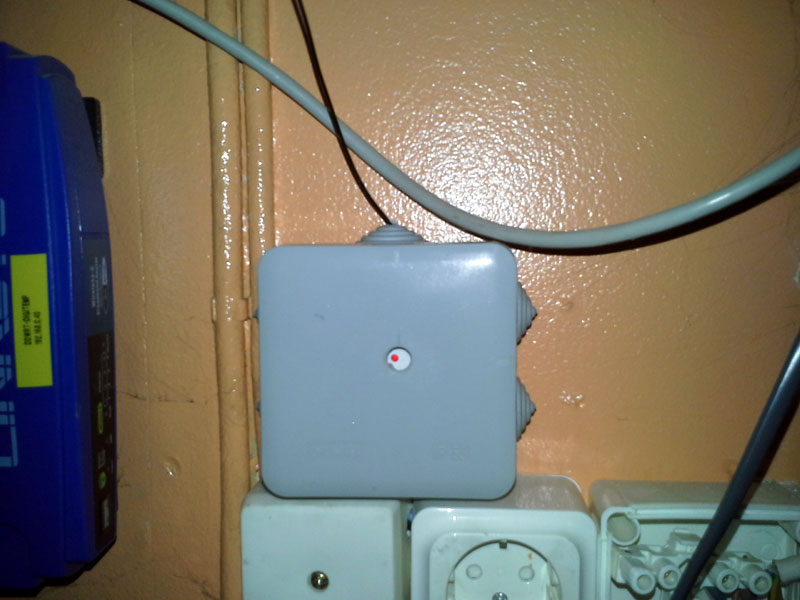

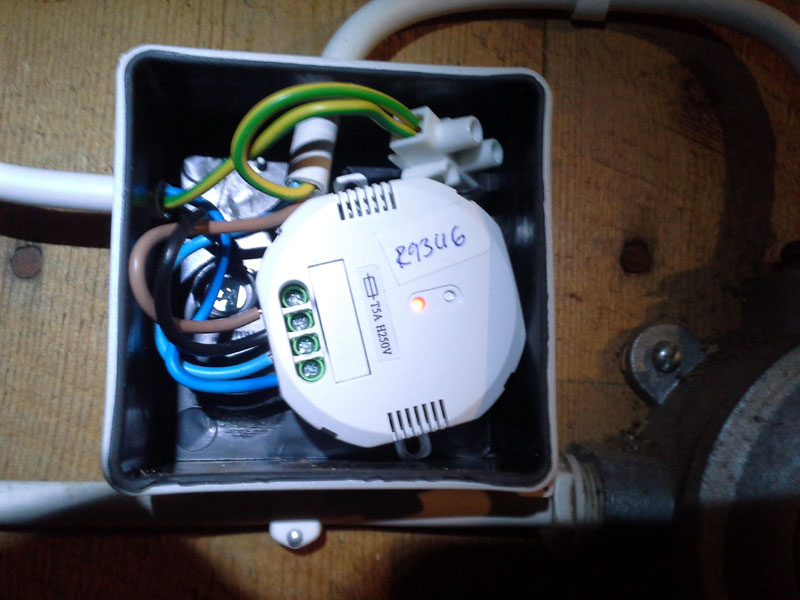

    Proove EL2021 i kopplingsbox vid ladugård (Ytterbelysning)

    2014.01.25 Har tidigare inhandlat 'OSRAM Classic A40' som är helt 'normala' LED lampor med E27 gänga. Hittade dessa på våran lokala ICA butik, har därefter sökt efter dessa förgäves, hittade dom nu på Conrad.se[L5] och beställde genast 3x A15 och 4x A60. Dom senare ska användas i ute belysningarna, med detta tar nu belysnings och styrnings projektet lite paus, styr just nu 9 mottagare i systemet.


    Switch King skärm dump

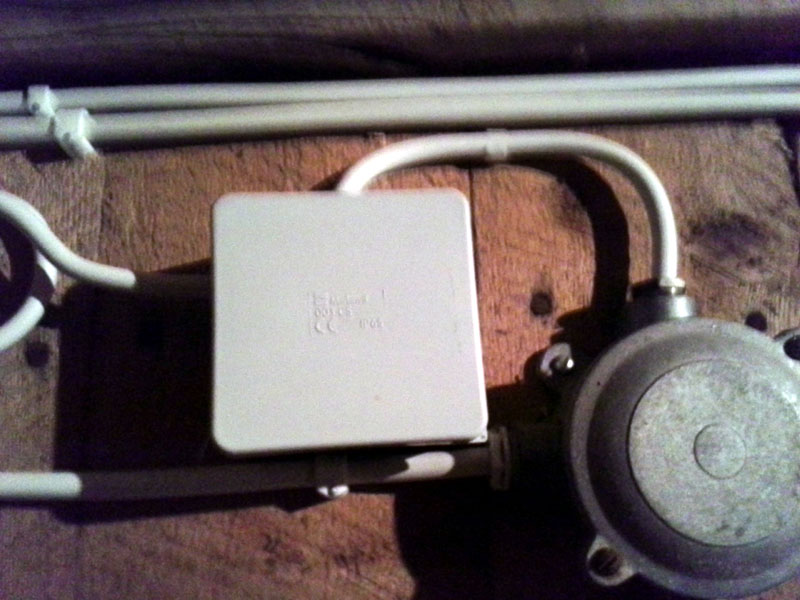

    2014.01.25 15:53 Något varmare idag, endast minus 20,6°C just nu, har passat på att skruva upp den första inbyggnads mottagaren nere i garage / maskinhall. Den vid ladugården får vänta lite då den hamnar i en kopplingsdosa utomhus.

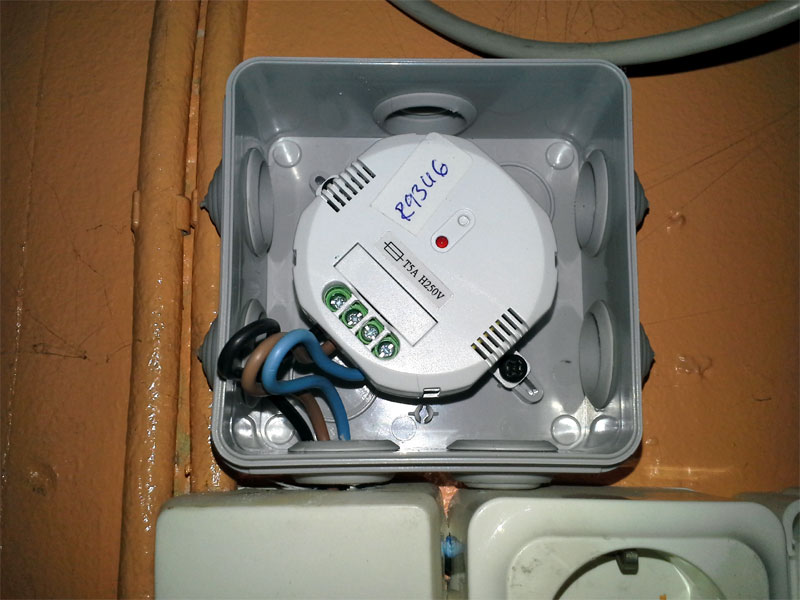

    Proove EL2021 mottagare i koppligsdosa från Biltema.se[L4]

    2014.01.24 Tog en bild på antennen, det är ett mobilspröt dualband 2m/70cm. Fästet är ett 'åskskydd' N-Hona/N-Hona med gänga för t.ex. shassi genomgång. har skruvat fast åskskyddet i ett hål på en spik-plåt vinkel. Drygt minus 32°C ute när bilden togs!

    Antennspröt dualband 2m/70cm & 2x Proove EL2021 mottagare

    2014.01.20 Har provat att configurera Switch King för att köra ett par 'återvunna' mottagare 'Hellmertz HE-35' utan någon större framgång. Mottagarna har DIP-Switchar för kod inställning A-F, 1-4. Har provar att välja alla fabrikat med kod-styrning, kan bara konstatera att 'Hellmertz HE-35' i nuläget INTE fungerar med TellStick & SwitchKing.

    Mottagare 'Hellmertz HE-35' fungerar INTE med TellStick & Switch king :-/

    Mottagarna har levererats med Hellmertz GSM/SMS styrning A-22, tidigare levererades dessa med NEXA mottagare. HE-35 mottagaren är tydligen något helt annat, har ställt frågan till tillverkaren men ännu inget svar! - Tips mottages tacksamt!

    2014.01.20 Tog en bild på inomhus monteringen av TellStick Basic. Använder en 'pigtail' kabel med SMA -> N-Hona + En ca. 1meter lång låg förlust kabel (Liknande LMR200) + Åskskydd H-Hona -> N-Hona, fungerar som fäste för antenn spröt + Dualband 2m/70cm Antennspröt.

    USB TELLSTICK sändare + pigtail / Lite frost, -33,4°C ute!

    2014.01.20 Har nu även beställt två mottagare för inbyggnad - Det är 'PROOVE EL2021', klarar 1000W effekt och ska användas för att styra ytterbelysning på ladugård och garage/verkstad.

    Beställde även ytterligare en utomhus mottagare (IP44) - 'NEXA LGDR-3500' för att styra motorvärmare till traktorn. Har även inhandlat ytterligare ett 3pack 'NEXA PB-3' för innomhusbruk.

    Kostnaderna är nu uppe i 2031,00kr så det är inte helt gratis att fjärrstyra sina el-grejer, varje enskild mottagare kostar mellan 90,00 och 189,00kr, sändare med 'Switch King' licens kostar 679,00kr om dom köps tillsammans. (jag har inte köpt dom ihop = dyrare!)

    Totalt kommer vi att styra 12 mottagare.
  • 3st Motorvärmare (2st NEXA LGDR-3500 + 1st NEXA PB-3)
  • 7st Fönster belysning (5st NEXA PB-3 + 2st Äldre NEXA)
  • 2st Ytter belysning / Inbyggnads mottagare PROOVE EL2021


    Beskrivning
    I grunden består systemet av en sändare 'TELLSTICK'[L1] som styr ett antal mottagare / fjärrströmbrytare via radiosignaler på frekvensen 433.92MHz (PMR/LPD lågeffektsradio)

    Alla mottagare / fjärrbrytare är std. switchar för 433.92MHz system, vi använder bl.a. 'NEXA' mottagare som vi inhandlat i tre pack på lokala ICA butiken. Dessa är själv lärande (Modernare), vi använder även några äldre som måste ställas in manuelt, båda modellerna fungerar lika bra.

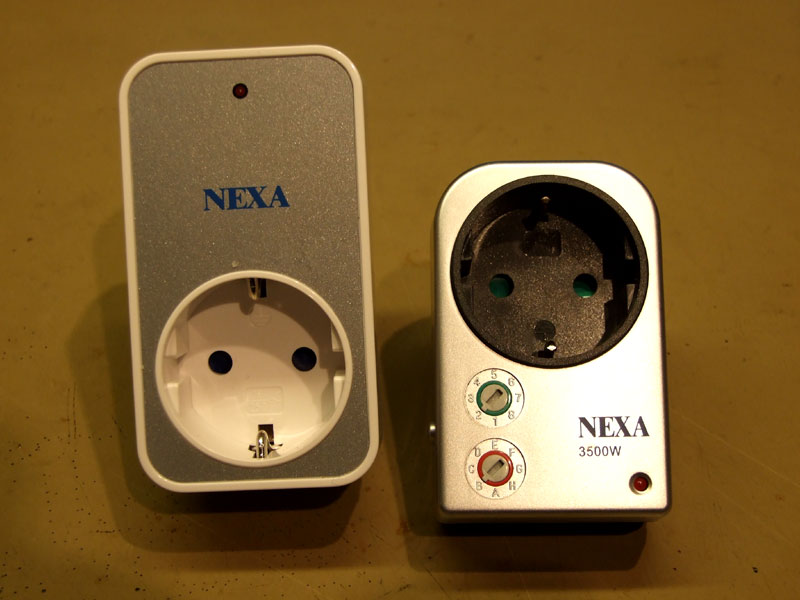

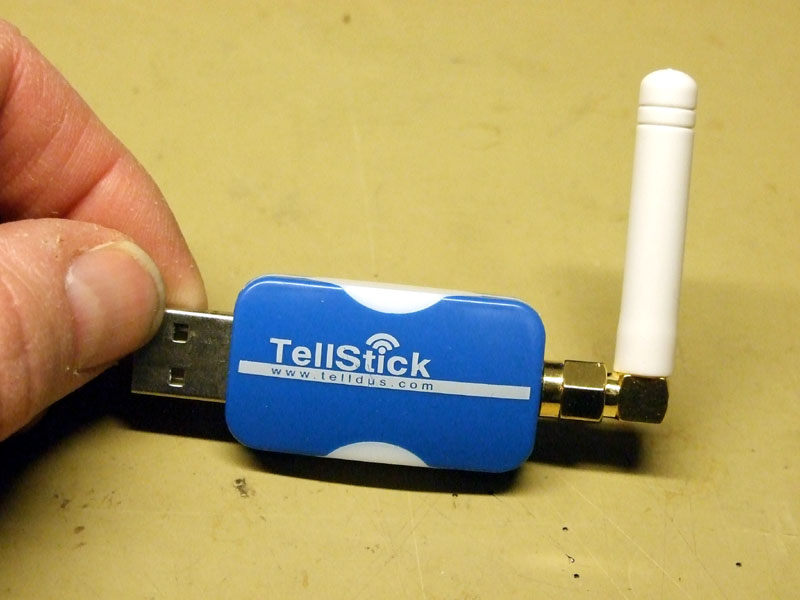

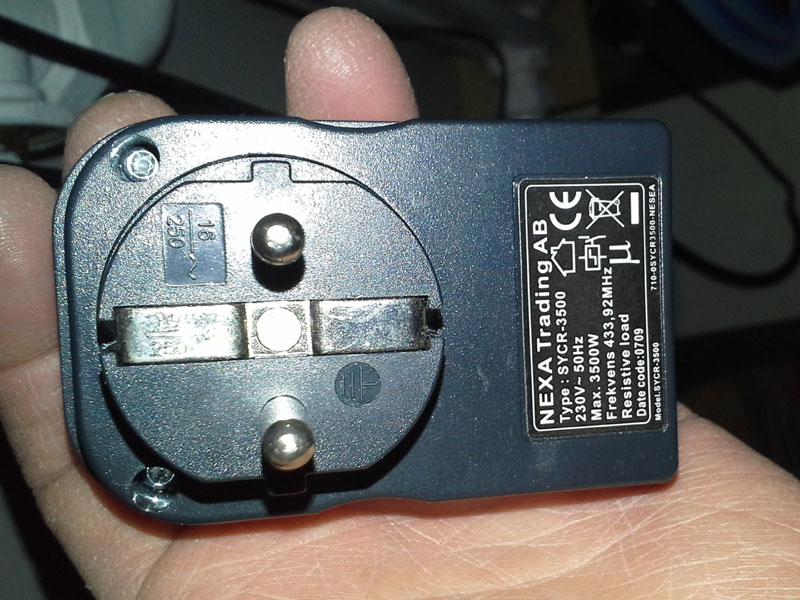

    USB TELLSTICK sändare / Mottagare NEXA PB-3 (Modern), NEXA SYCR-3500 (Äldre)

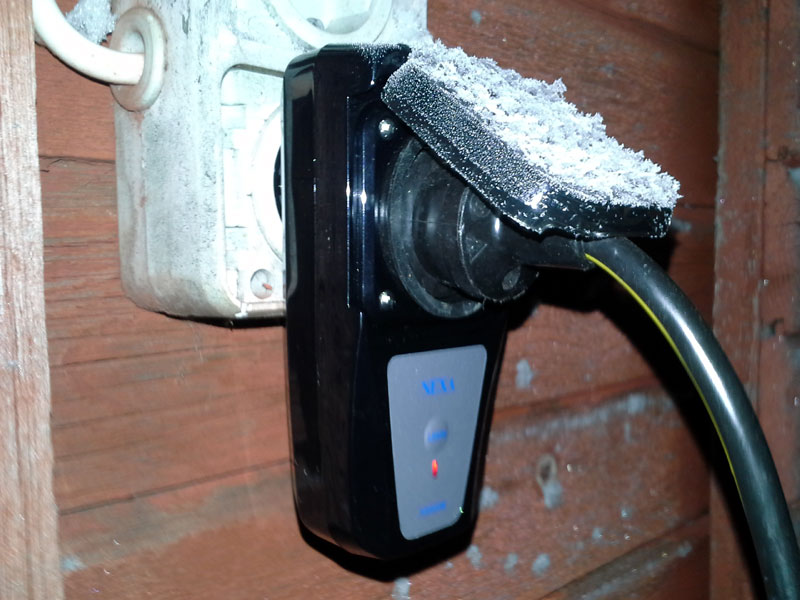

    Mottagare NEXA LGDR-3500 (IP44) / Mottagare NEXA SYCR-3500 (Äldre)

    Noterar dock att dom modernare har lite känsligare mottagare = fungerar mera tillförlitligt på något längre avstånd. Kör bl.a. motorvärmare som är längre bort än 50meter, äldre switchar (NEXA) fungerar inte, modernare fungerar utan problem.

    Använder programvaran 'SWITCH KING'[L2] - Det är en helsvensk server / klient lösning som används för att styra / lagra alla scheman och förprogrammerade senarion samt för att direktstyra alla switchar. Programvaran stöder i praktiken alla på marknaden förekommande fjärr switchar (Man ska ha väldig otur om man lyckas köpa switchar som inte kan styras, men det går säkert...)


    SWITCH KING Klient på PC

    Med några timmars 'träning' så är det nu inga problem att ställa in önskade start / stopp tider, en bra funktion är att alla scheman kan länkas samman, man kan t.ex. använda samma schema för flera mottagare.

    Man kan även länka in solens upp / nergång med t.ex. -30 minuter förskjutning så styrs t.ex. gårds belysning automatiskt utan skymmnings relä. Sedan är det inga problem att lägga en tvingande avslagning mellan kl. 24.00 och 06.00 i ett schema så lyser inte gårds belysningen hela natten i onödan.

    Till 'SWITCH KING' ska man naturligtvis även ha en 'APP' till sin smartphone så att man kan starta upp motorvärmaren medans man själv lungt ligger kvar i sängen en stund till...

    Från mobil APP'en kan man välja att köra alla switchar manuelt, via programmerat schema eller senario. Man kan inte skapa / ändra i scheman och senario via APP'en, det måste man göra i PC klienten.

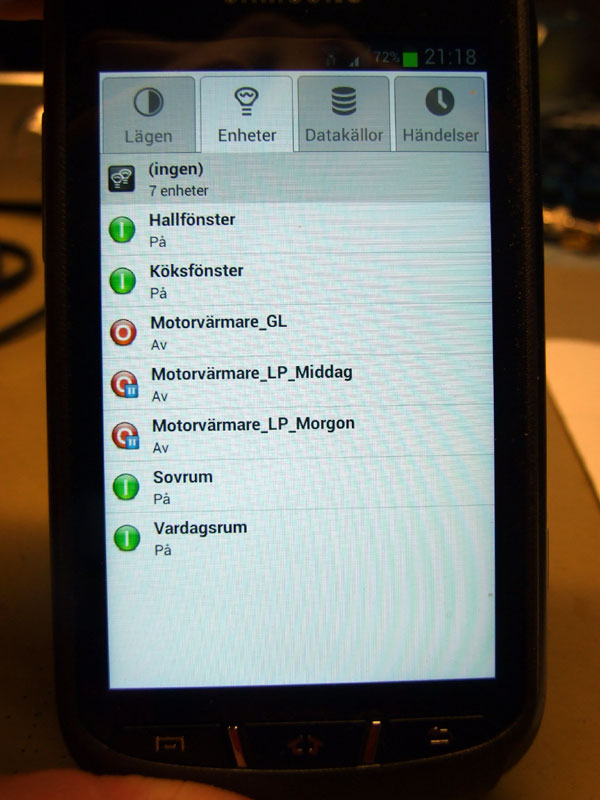

    'SWITCH KING' Mobil 'APP'


    Några noteringar Plus :-)
  • Lätt att installera
  • Lätt att använda
  • 'Modulärt' kan byggas helt efter behov
  • Använder standardiserade komponenter (Mottagare)

    Några noteringar Minus :-(
  • Blir lätt ganska dyrt...
  • Begränsad räckvidd**
  • Måste ha en lokal server (PC alt. RaspberryPi)

    ** Har inte kollat på 'range extenders' eller att dela upp systemet på flera utspridda sändare (Helt möjligt)

    Tekniska data 'TELLSTICK'
    =====================================================================
    Typ ........................ USB Sändare
    Kompatibla mottagare ....... ByeByeStandby, Chacon, COCO, DIY/B&Q,
    Domia Lite, Home Easy, Intertechno, KlikAanKlikUit, Nexa, Proove, Elro,
    Ikea, Sartano, Waveman, GAO/Everflourish, Kjell & Company's 3-pack (50-219),
    and Clas Ohlson's Remote Switch 3-pack (36-3570)

    Frekvens ................... 433.92MHz
    Räckvidd ................... 30 meter (Med std. antenn)
    Anslutning ................. USB 1.1 / USB 2.0
    Operativsystem ............. Windows/Mac OS X/Linux
    =====================================================================



    Köp / Transport / Embalage m.m.


    Kostnader
    =====================================================================
    USB TELLSTICK ........................... 469.00 kr [L1]
    Mottagare IP44 - Nexa LGDR-3500 ......... 189.00 kr [L1]
    Frakt / Porto ...........................  59.00 kr [L1]
    Mottagare Nexa PB-3 (3pack) ............. 269.00 kr [L3]

    Licens SWITCH KING ...................... 279.00 kr [L2]

    Mottagare - Proove EL2021 2st ........... 249.00 kr [L1]
    Mottagare IP44 - Nexa LGDR-3500 ......... 189.00 kr [L1]
    Frakt / Porto ...........................  59.00 kr [L1]
    Mottagare Nexa PB-3 (3pack) ............. 269.00 kr [L3]

    Total .................................. 2031.00 Kr
    =====================================================================
