Testar mätinstrument
RigExpert® AA-520
1--520MHz antenn-analysator
INDEX
  • Inledning
  • Senast uppdaterat
  • Beskrivning
  • Budget / Transport
  • Referenser / Länkar m.m.
  • 'Disclaimer'









    Tillverkas av Rig Expert Ukraine Ltd
    		• Inledning
    Har 'långlånar' ett antenn-analys instrument, det är en 'RigExpert®' AA-520.

    Instrumentet har några år på nacken och ska enl. ägaren aldrig ha varit i bruk! - Allt ligger ouppackat i sin original låda.


    Testar 'RigExpert®' AA-520

    Senast uppdaterat
    2023.01.22 Har problem med mitt DIY batteri-pack, lyckas inte ladda det fullt med original laddaren. När jag laddar med min 'VLE8 LiPro' laddare får jag det full-laddat, men batteriet verkar ändå att hålla väldigt kort.

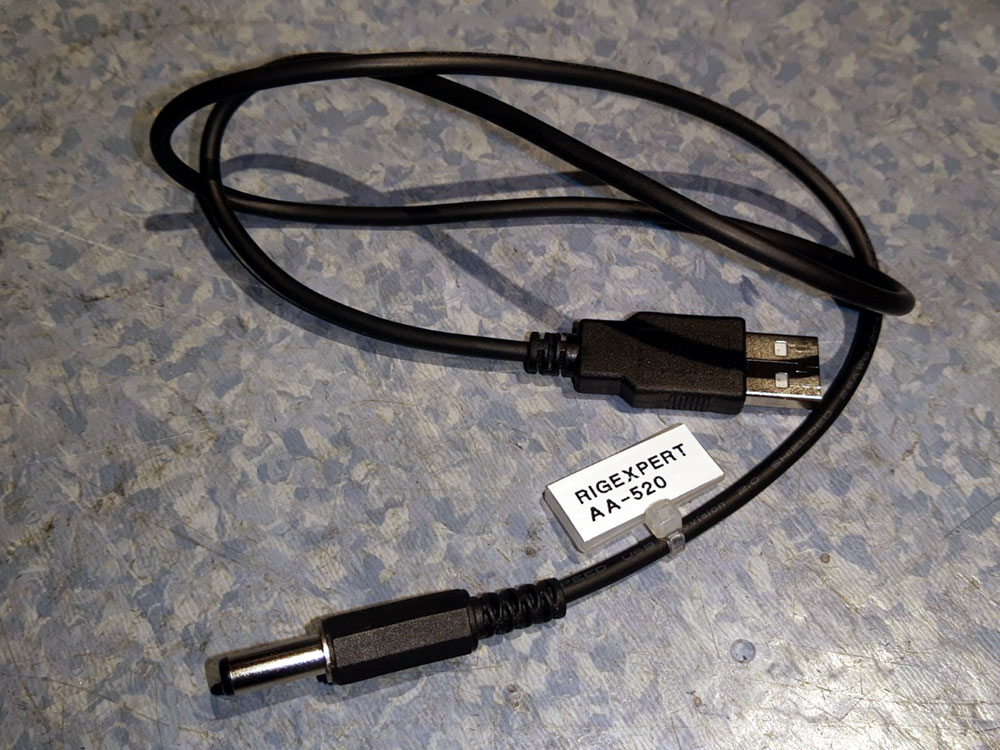

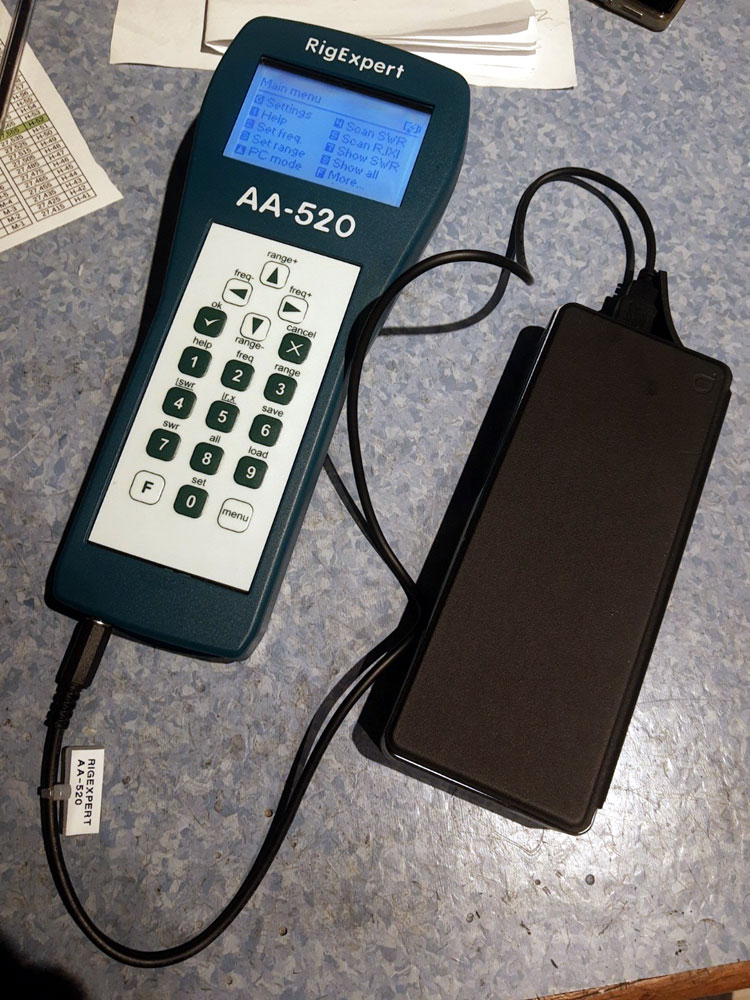

    USB-->DC-kabel | Driver AA-520 med PowerBank

    Tillverkar därför en kabel med USB-A i ena änden och std. DC-Plug i andra änden. Kan nu strömförsörja mitt AA-520 instrument med 5VDC från t.ex. en PowerBank alt. mobil-laddare.

    2022.03.14 Provar att använda RigExpert® AA-520 instrumentet under kvällen, det är väldigt lätt att använda, har inte läst en enda rad i manualen ännu, har ändå lyckats rita upp lite SWR kurvor från mina antenner på 146, 70 och 27MHz.

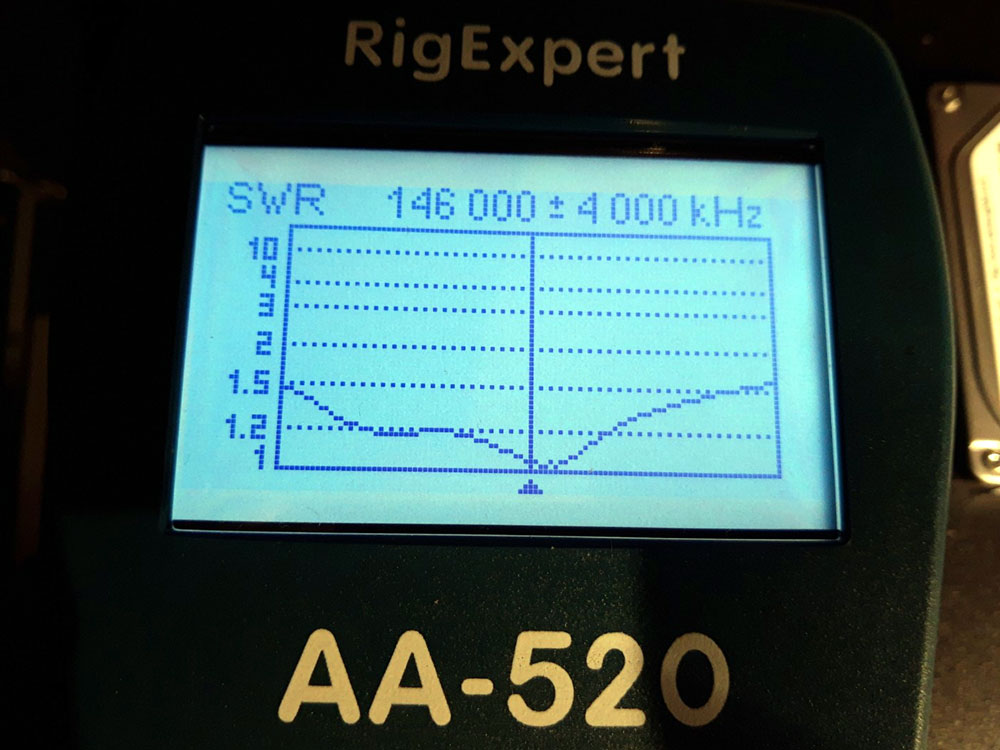

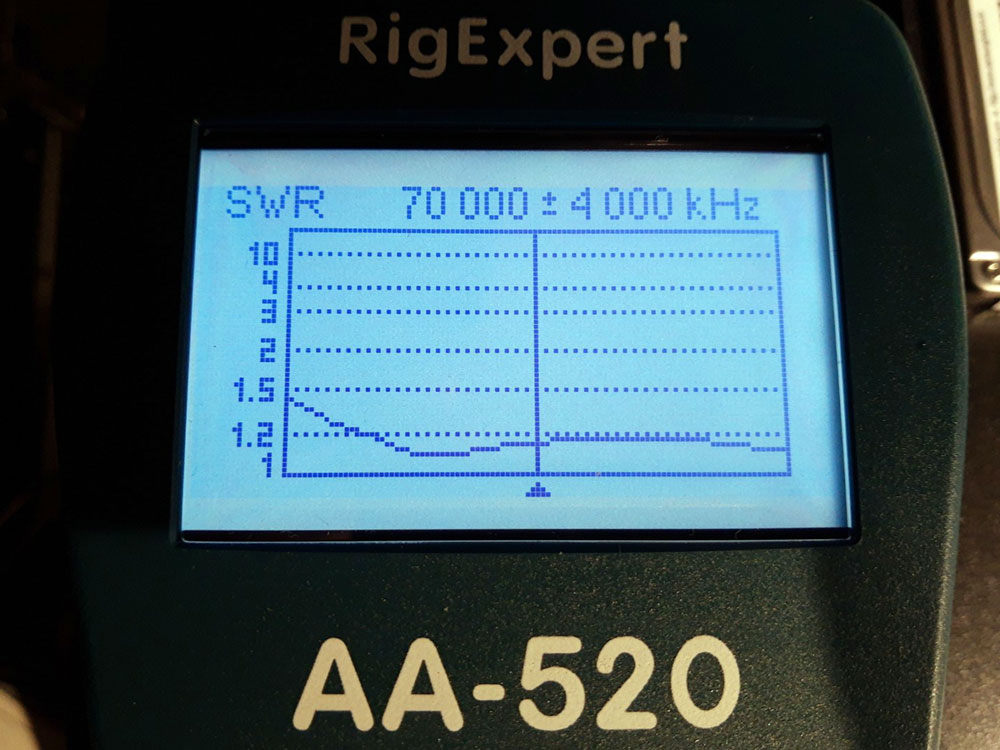

    SWR kurva @ 146MHz +/- 4MHz | SWR kurva @ 70MHz +/- 4MHz

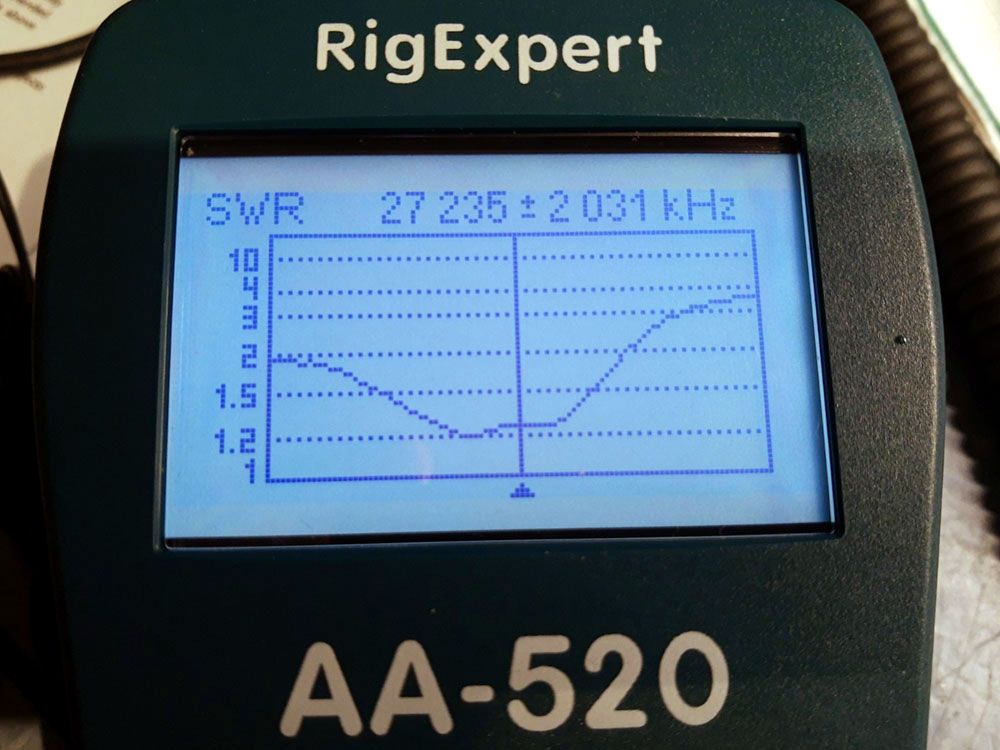

    SWR kurva @ 27.235MHz +/- 2MHz

    På instrumentets baksida sitter det ett 'batteri-låda' med inbyggt laddningsbart batteri. Original batteriet vill inte ta emot någon laddning, provar med original laddaren och med min 'iMAX B6' universal laddare (Swallow kopia).

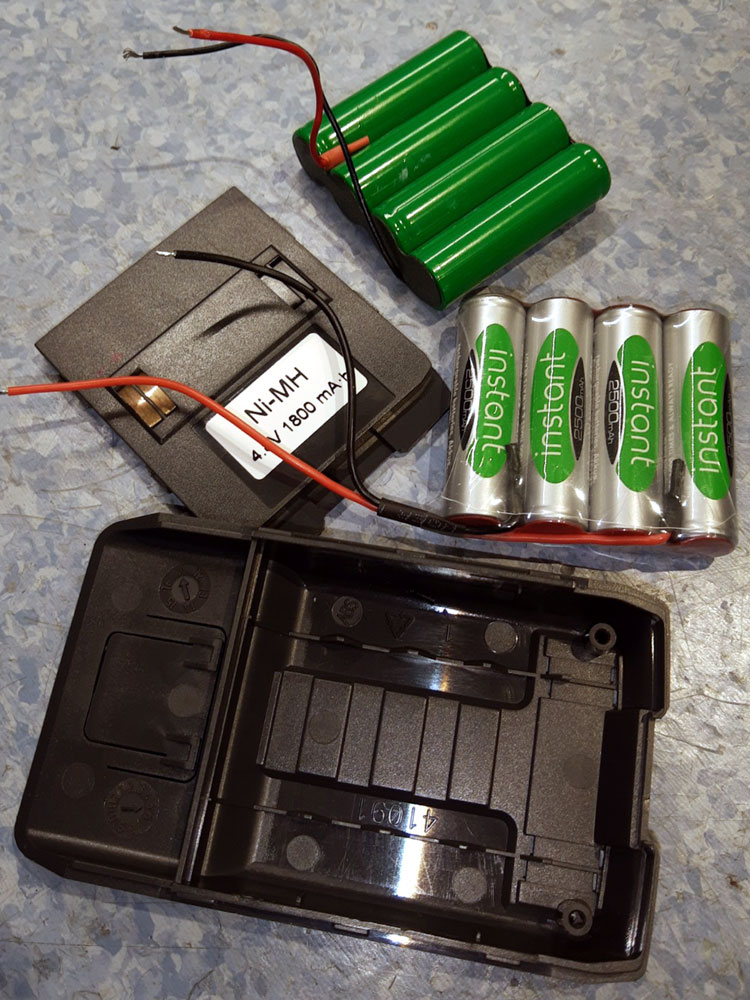

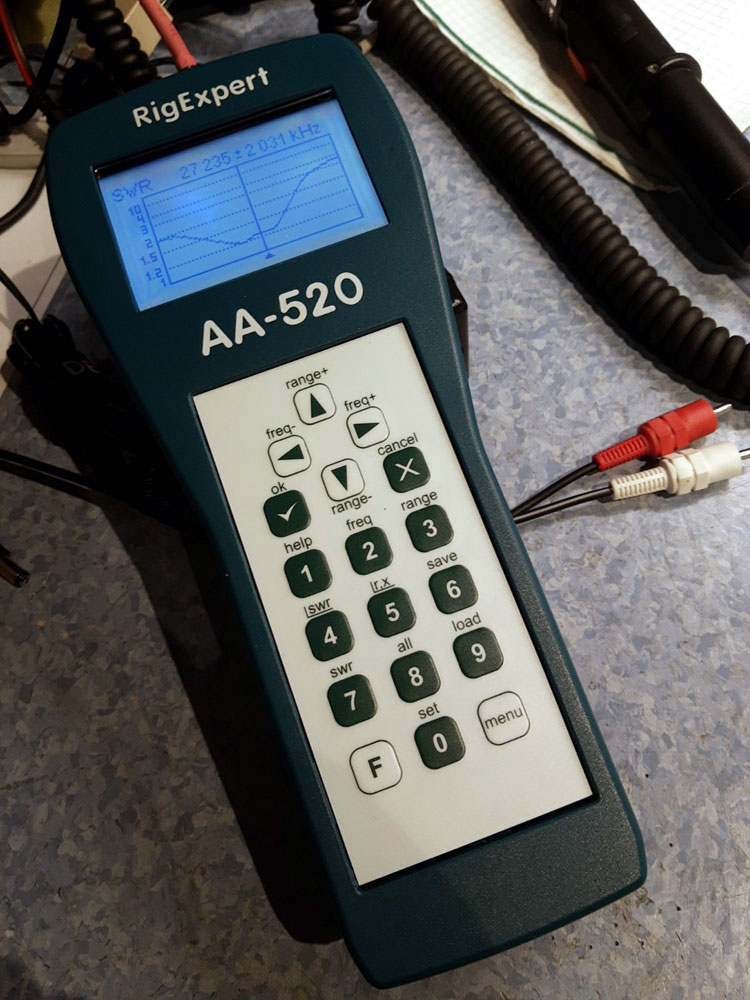

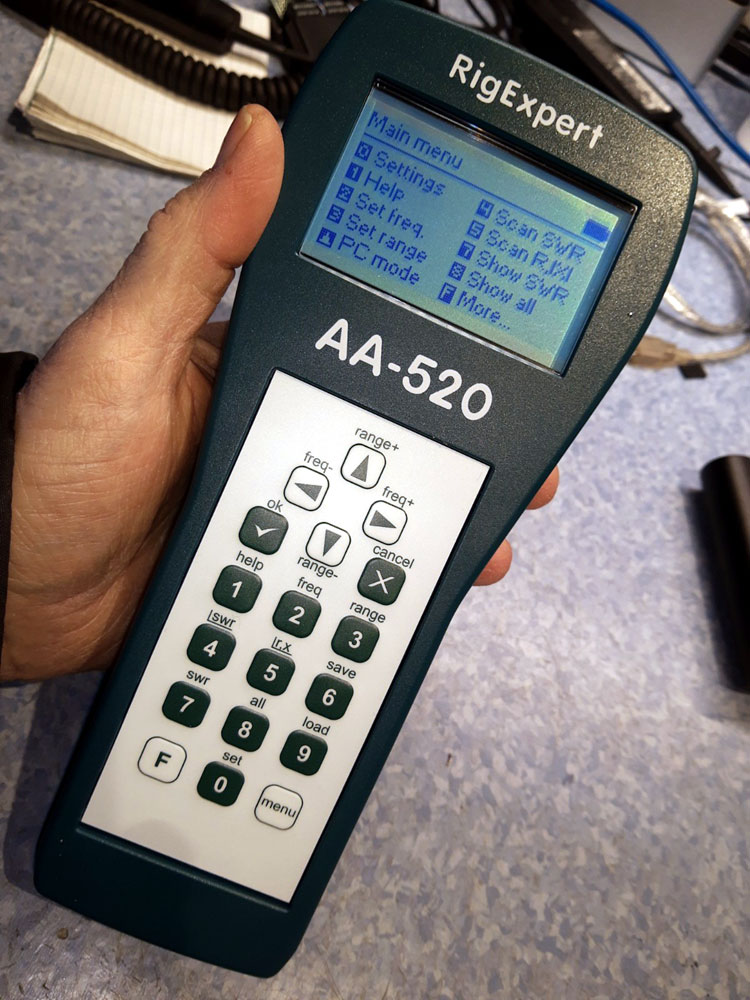

    Byter batteri-pack | Provstartar instrumentet

    Sprättar upp original batteri-lådan (Det är väldigt lätt att öppna). Innuti sitter det ett batteri-pack med 4xAA Ni-MH, det är på 4,8V / 1800mAh (Det helgröna på bilden här ovan), beställer ett 4xAA Ni-MH pack på 4,8V / 2500mAh art.nr# VP2500AAS4F2 från batteriexperten.com[L2] - Laddar det nya batteri-packet innan jag löder in det i original batteri-lådan. Provstartar instrumentet, och se där, nu fungerar det!

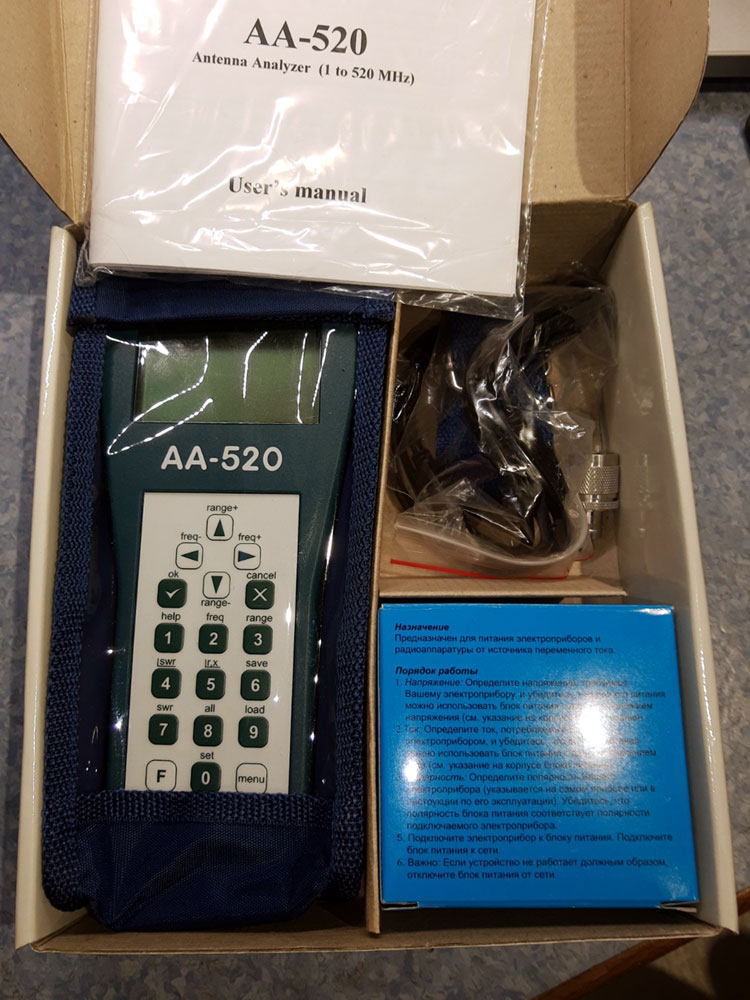

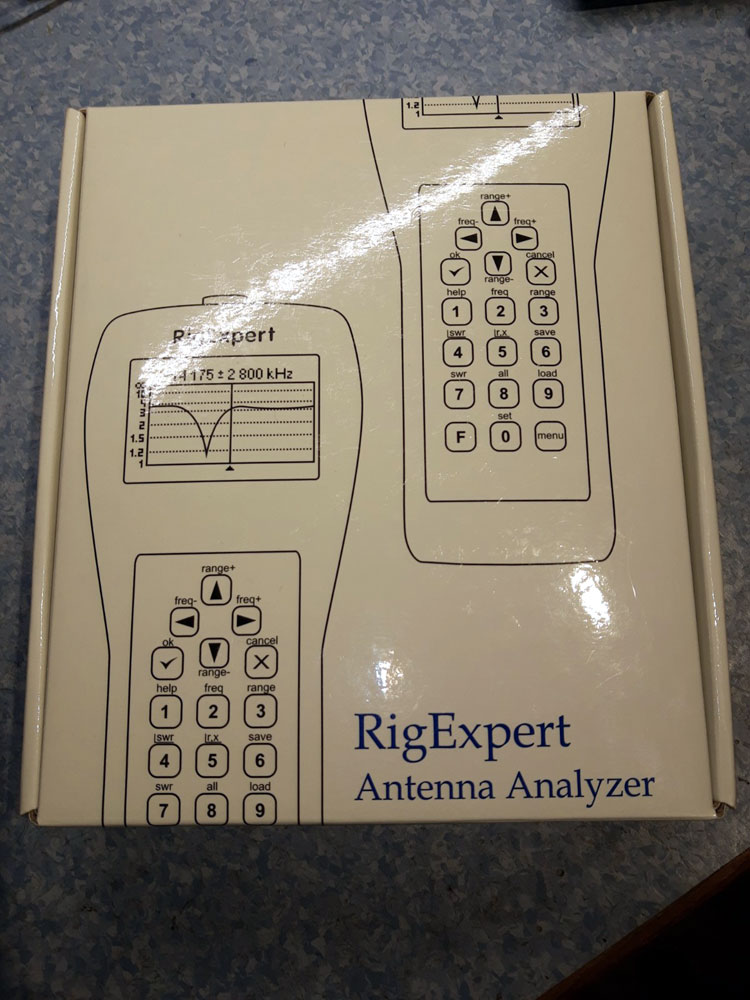

    RigExpert® AA-520 i original förpackning

    Instrumentet har några år på nacken men ska enl. ägaren aldrig ha varit i bruk! - Allt ligger ouppackat i sin original låda, det stämmer nog att instrumentet legat oanvänt, allt är med och i nyskick.

    Beskrivning
    Tekniska data för RigExpert® AA-520
=====================================================================
Frequency range: 1--520 MHz

Display modes:
- SWR at single or multiple frequencies
- SWR, R, X, Z, L, C at single frequency
- SWR graph
- R, X graph
- AA-520 displays absolute value of the reactance

Single- and multi-frequency measurement:
- Frequency resolution: 1 kHz
- SWR-only mode: easily-readable bar
- SWR range: 1…10
- SWR display for: AA-520: 50 Ohm systems
- R, X range: AA-520: 0…250 Ohm

Time domain reflectometer mode (Not included in AA-520)

RF output:
- Connector type: N
- Output power: AA-520: typ. +5 dBm

Power:
- 4.8V, 1800 mA·h, Ni-MH battery
- Max. 3 hours of continuous measurement
- Max. 2 days in stand-by mode
- External 9…14V, 500 mA charger
- Full charge time: 10…12 hours

Interface:
- 128x64 graphical LCD with backlit
- 6x3 keys on the water-proof keypad
- Multilingual menus and help screens
- USB connection to the personal computer

Dimensions: 23x10x5.5 cm, Operating temperature: 0--40°C
Weight: 650g

    Några noteringar Plus :-)
  • Lätt att använda


  • Några noteringar Minus :-(
  • Inget hittils...

    Budget / Transport
    Kostnader t.o.m. 2022.03.14
=====================================================================
Batteri-Pack 4,8V/2500mAh ...................... 248,00kr inkl. frakt
=====================================================================
Totalt

    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1] RigExpert website @     https://rigexpert.com/
    [L2] Beställde batteri-pack från Batteriexperten.com

    Länkar / Referenser:
    [R1] Användar manual för RigExpert AA-520
