  • Inledning
    Testar att köra SWALE med DIY ljud-interface och en YEASU FT-897D - Använder bl.a. en variant av programvaran 'PCALE' med 'PC-DART' frontend (SE-MIL-STD Program för meddelande hantering)

    Då man använder en 'nät-gemensam' frekvenlista med ett tiotal frekvenser strax över 2MHz upp till drygt 9MHz ställs det krav på en väldigt bredbandig antenn. Jag kör med en DIY 'T2FD', det är en vikt dipol som täcker 2-30MHz (Kopia av en Diamond WD300)

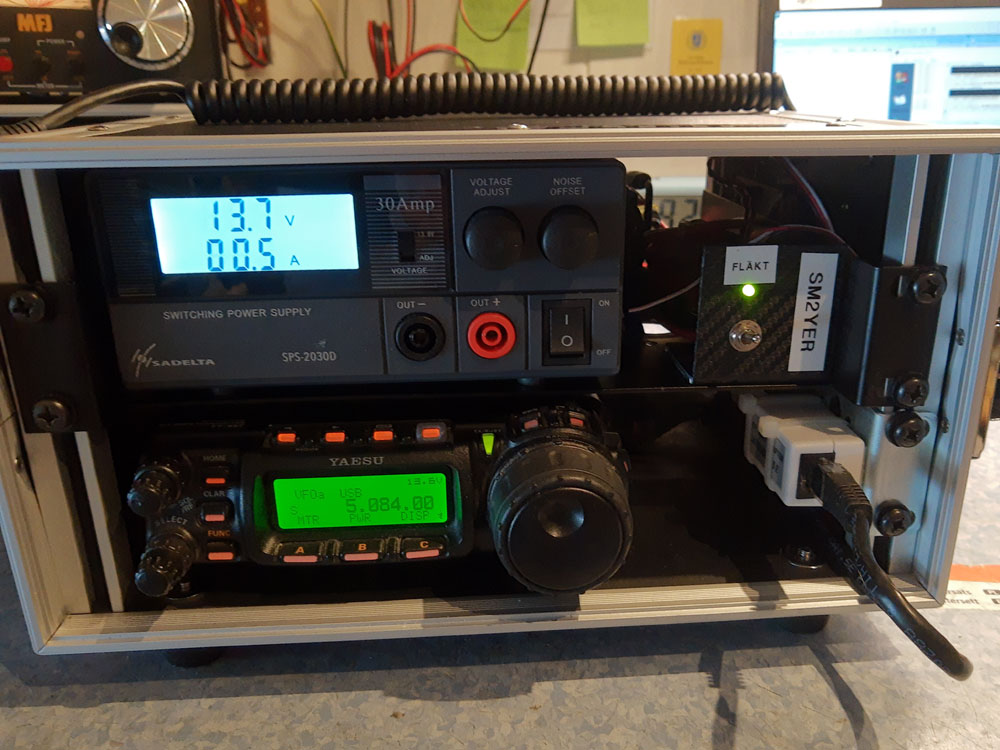

    'GoBox' med utr. för SWALE
    Senast uppdaterat
    2022.02.06 Har spelat in två 'demo' filmer, den första visar Ra1951A ALE igång och länkad med motstation, den andra visar motstationen.


    DEMO film 1: Ra1951A ALE / DEMO film 2: FT-857D

    2022.01.28 Använder min portabla utrustning som motstation för att testa SWALE med en 'grönradio' - Det är en Ra1951A ALE förberedd med ALE-Enhet för att köra direkt från PC.


    Provkör ALE mellan FT-857D och Ra1951A ALE

    Du kan läsa mera om 'grönradio' Ra1951A ALE -->Här!

    2021.08.10 Har laddat hem den 'civila' programvaran 'PC-ALE' för att testa ALE på amatör-radio frekvenser, med programvaran följer frekvenslistor (QRG-Files) för en mängd olika civila nät, bl.a. ett för europa (EUROPE_AFRICA_MIDEAST_NOCALSIGN_USBD_2014C.qrg)

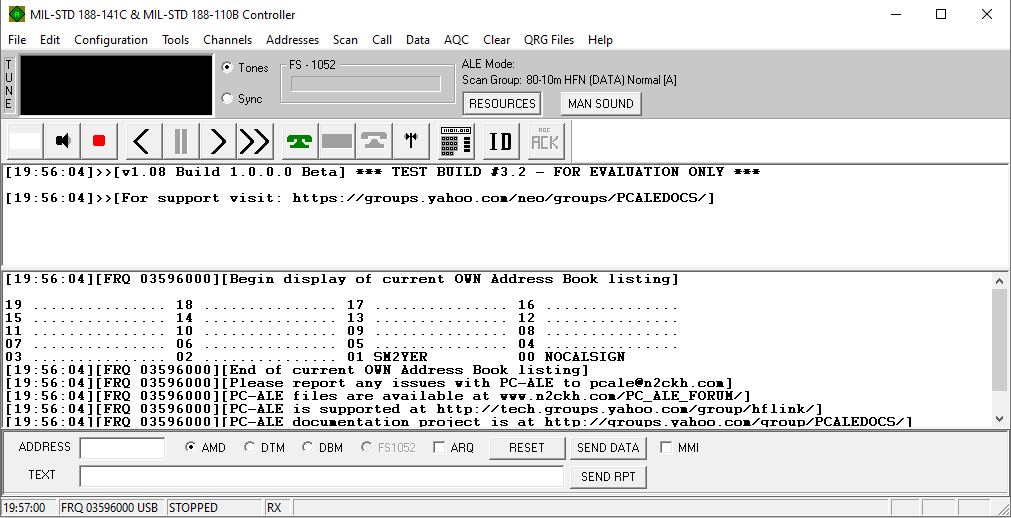

    Skärmdump PC-ALE v.1.08-beta

    2022.05.29 Har 'mixtrat' ihop några passiva ljudkortinterface, använder 2st 600/600ohm linje transformatorer och 2st 1K potentiometrar. Som framgår av bilden här nedan så blir det några olika varianter, bl.a. med flervarviga 'trim' potentiometrar.

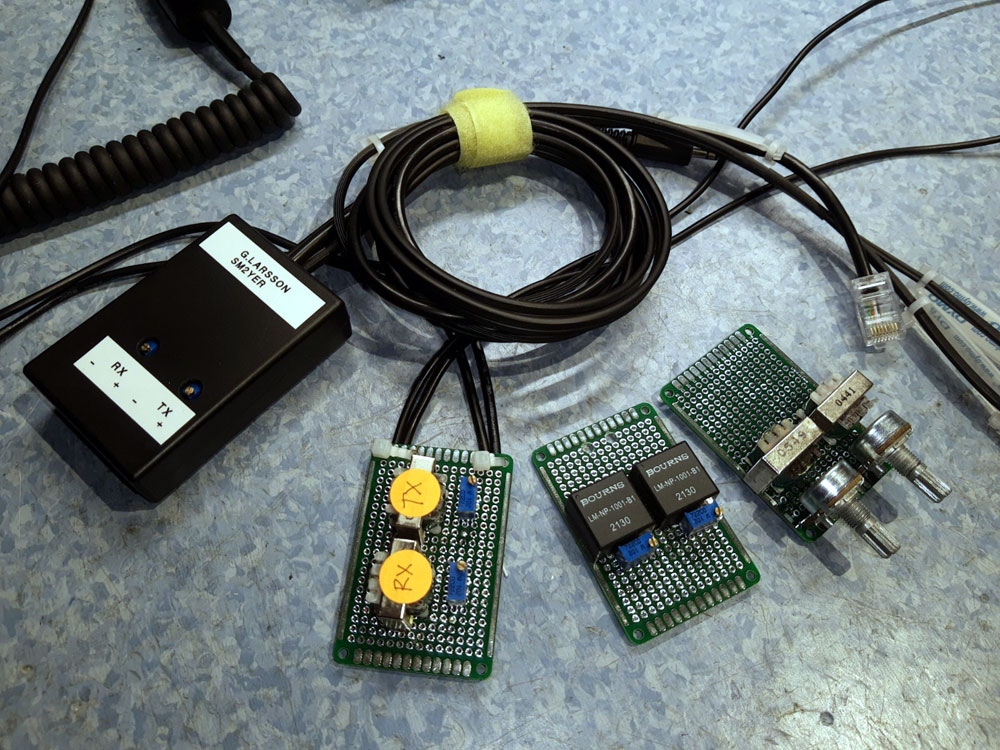

    4st passiva ljudkortsinterface

    2021.08.09 Sitter hemma, sjukskriven p.g.a. överansträngd höger-axel. Har lite tråkigt, gör en uppgradering av mitt DIY ljud-interface. Vill kunna justera ljudnivå enkelt med lätt åtkomliga reglage.

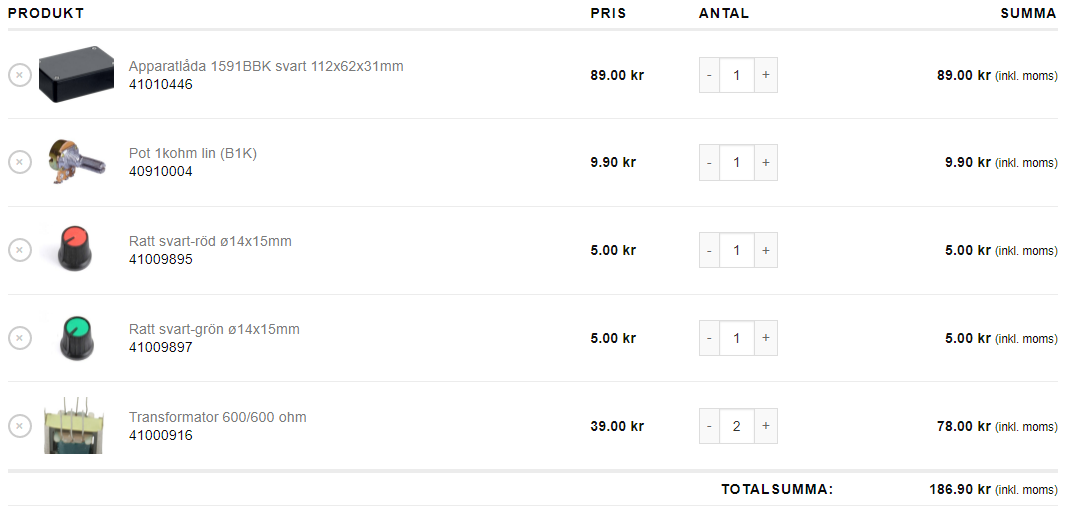

    Ljud interface / komponentlista

    Med dom passiva interface korten använder jag sepparat 'CAT/USB' kabel för att styra radions frekvens/PTT.

    Beskrivning




    Budget / Transport
    Kostnader t.o.m. 2022.05.29 (Ett interface med kapsling)
    =====================================================================
    1st Kapsling ........................................ 89,00
    2st Potentiometer 1K ................................ 18,80
    1st Ratt RÖD (TX) ...................................  5,00
    1st Ratt GRÖN (RX) ..................................  5,00
    2st Transformator 600/600ohm ........................ 78,00
    =====================================================================
    Totalt                                               195,80 sek
