Modifierar / Programmerar en
ERICSSON C702
69MHz mobil station
|
|
INDEX
Senast uppdaterat
2020.07.22 Uppdaterar kanaldata, använder 'COACH-C700 MRS R4A', kör 'PC-LOTE' och exporterar till en fil i Motorola.S format för att sedan skriva ut till ett XICOR X28C64 eProm minne.

Kanaldata 2022.07.22
2022.07.22 Har just nu två c702 systemradio apparater, komplett med 'stationslåda' / högtalare / mikrofon eller lur. Den ena är egentillverkad (Den med peiker mikrofon) och den andra kommer från
Länsstyrelsernas gamla ledningsnät (Den med lur). Den senaste radion har tydligen haft ID = 21630 (Haparanda kommun), min första c702 apparat hade ID = 21650 (Överkalix kommun)

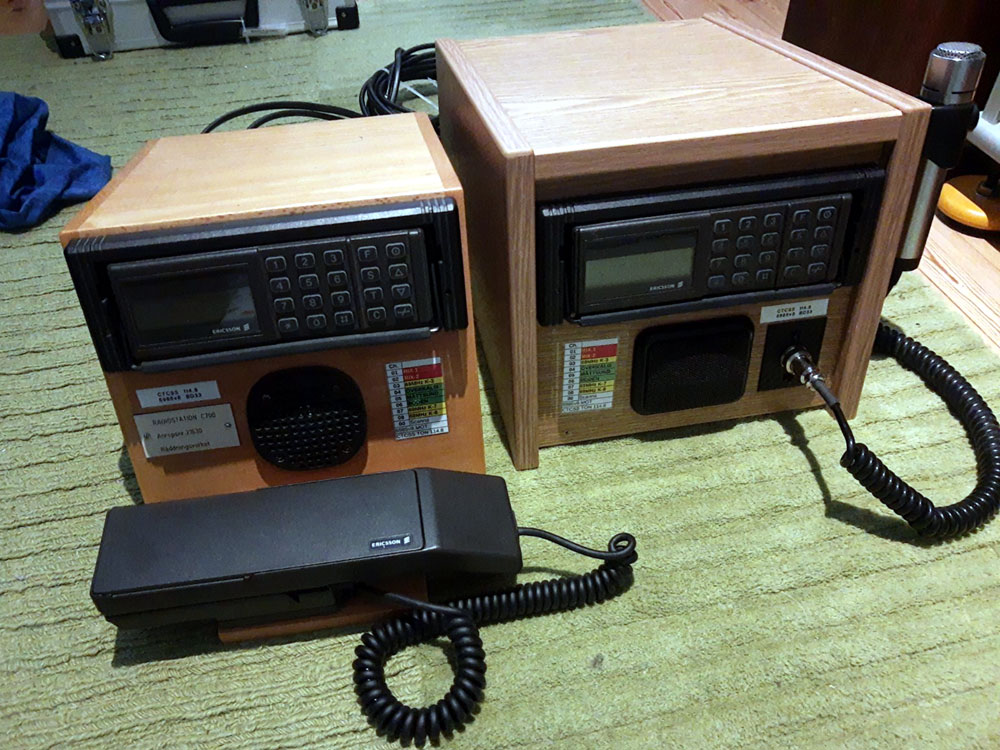

Två c702 med 'stationslåda'
Löder in en CTCSS subton encoder modul för att kunna öppna repeater's med subton. Ställer in de för att generera 114.8Hz subton, kopplar in 12VDC från

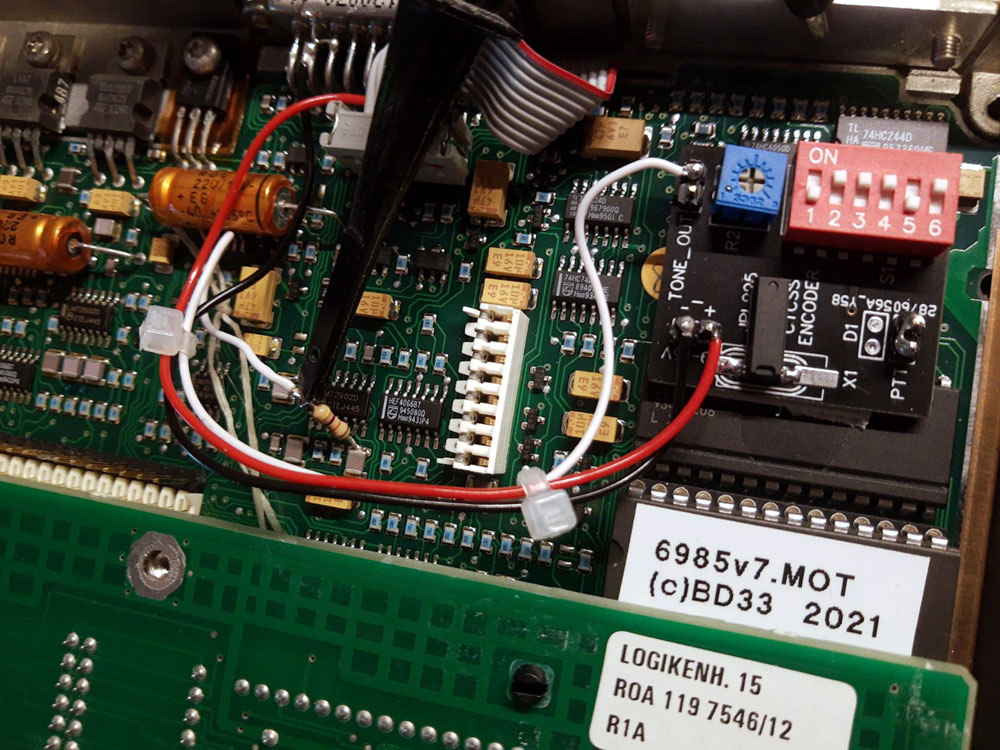

15pin D-Sub kontakten, plus på pin-1 och minus på pin-7. Subton audio från encoder modulen kopplar jag in via ett 47K motstånd till C419 (Se bild), byglar
PTT till jord så att encoder modulen går konstant. (Kan även styras via PTT / 15pin D-Sub kontakten Pin-4)

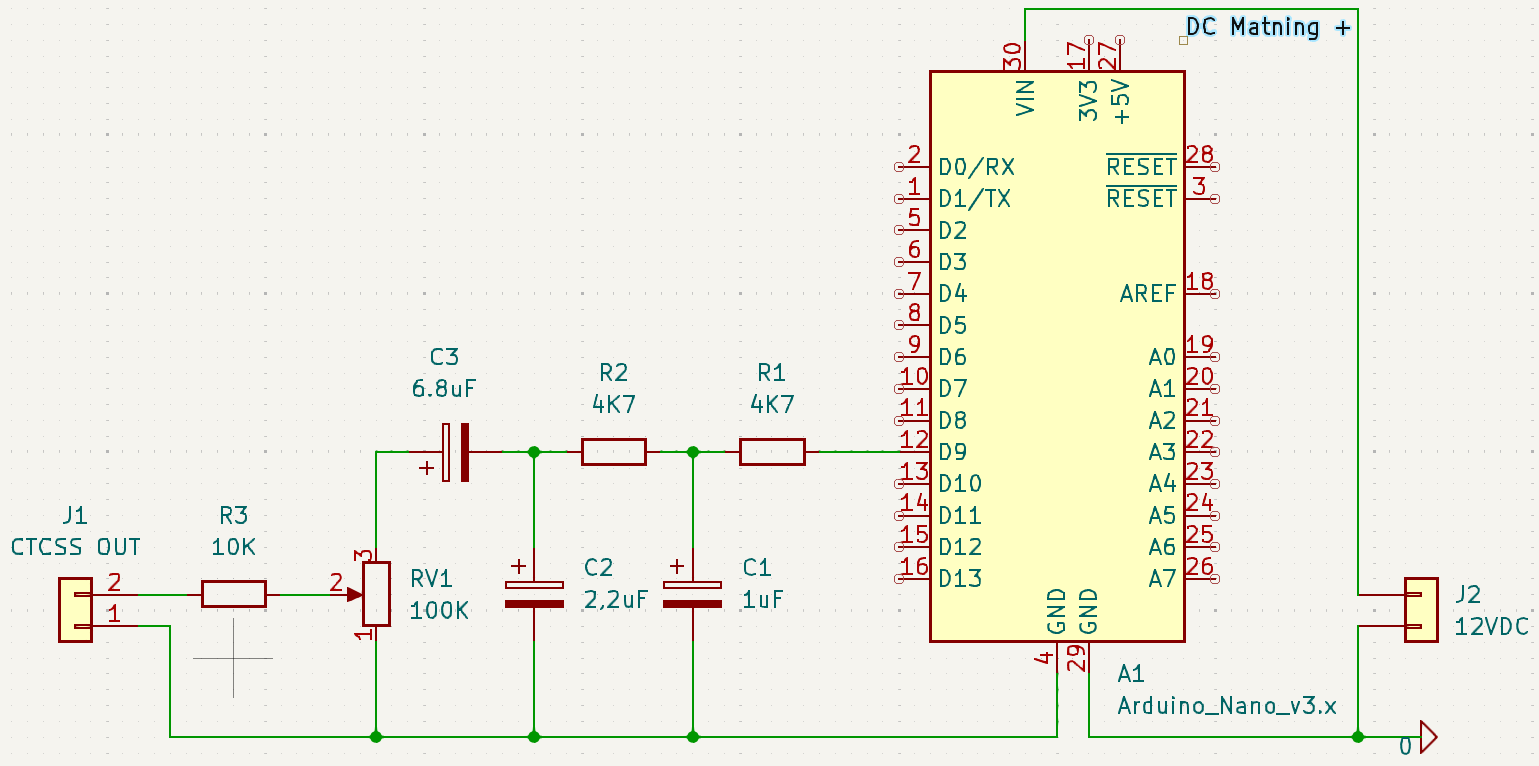

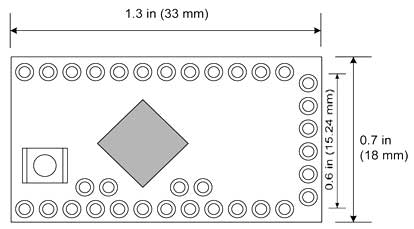

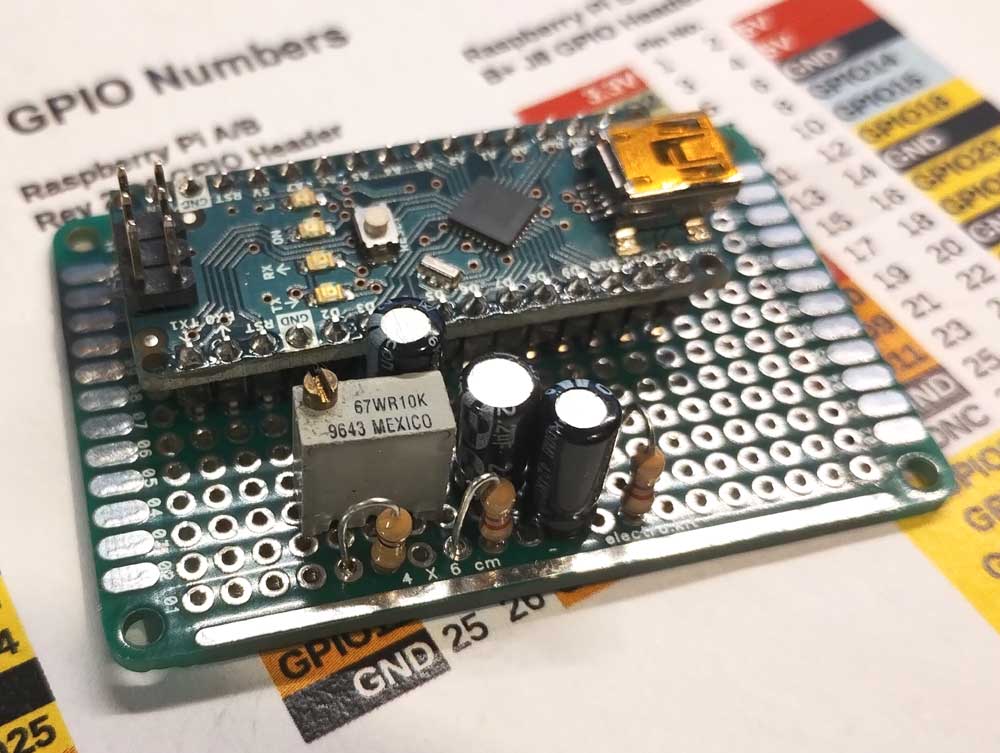

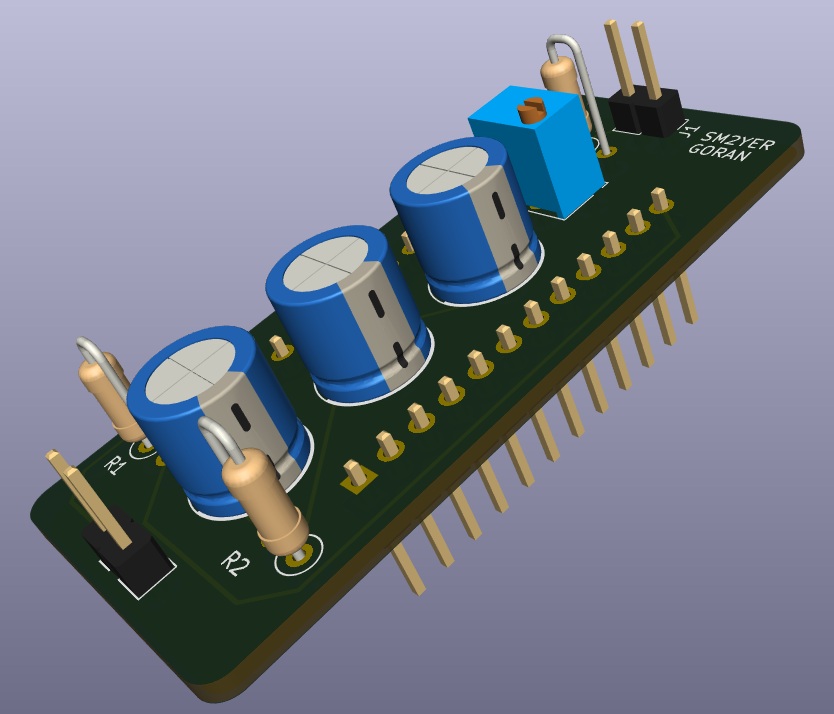

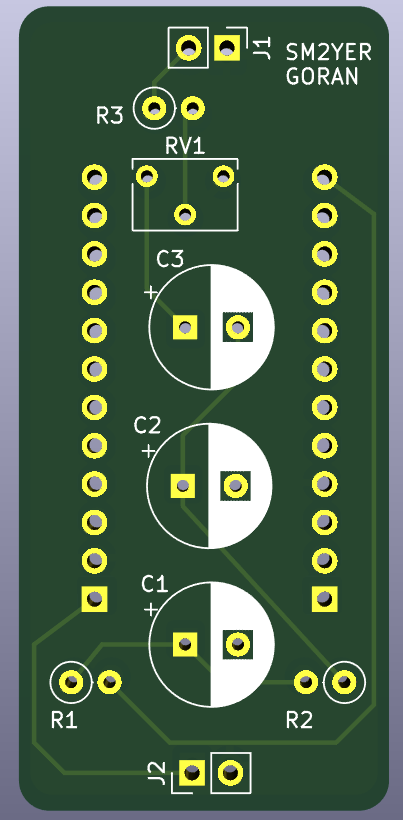

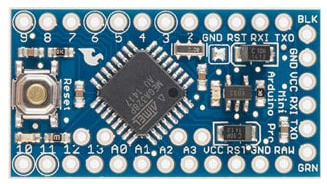

CTCSS Encoder modul / 280mV CTCSS ton @ 114,8Hz ut

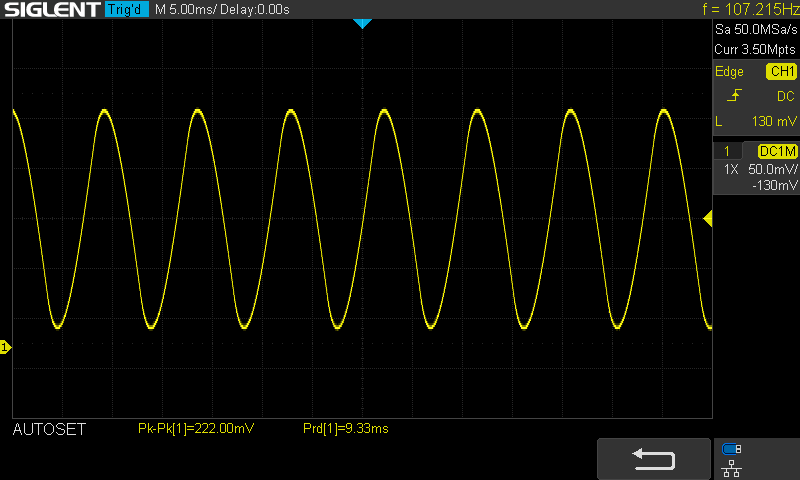

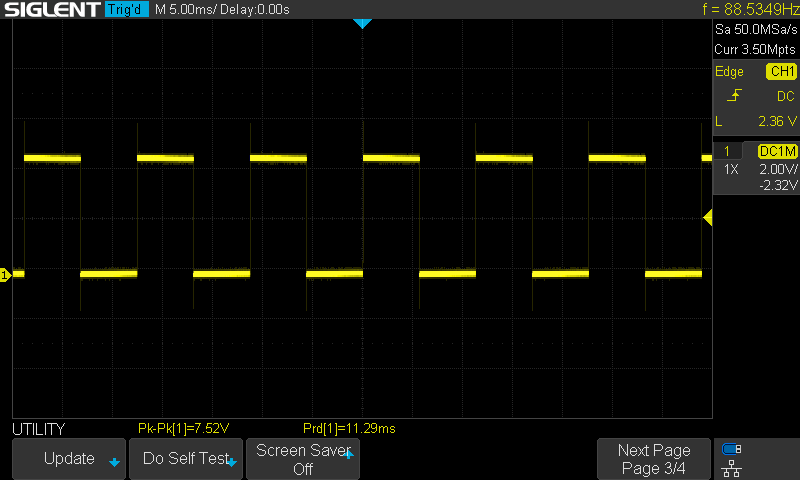

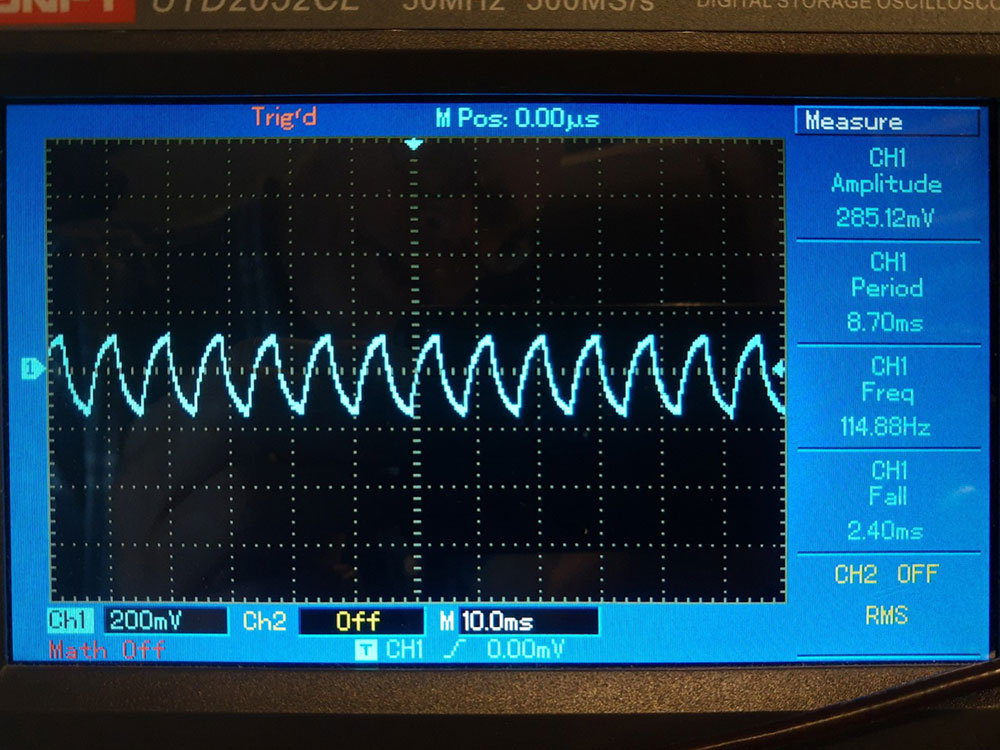

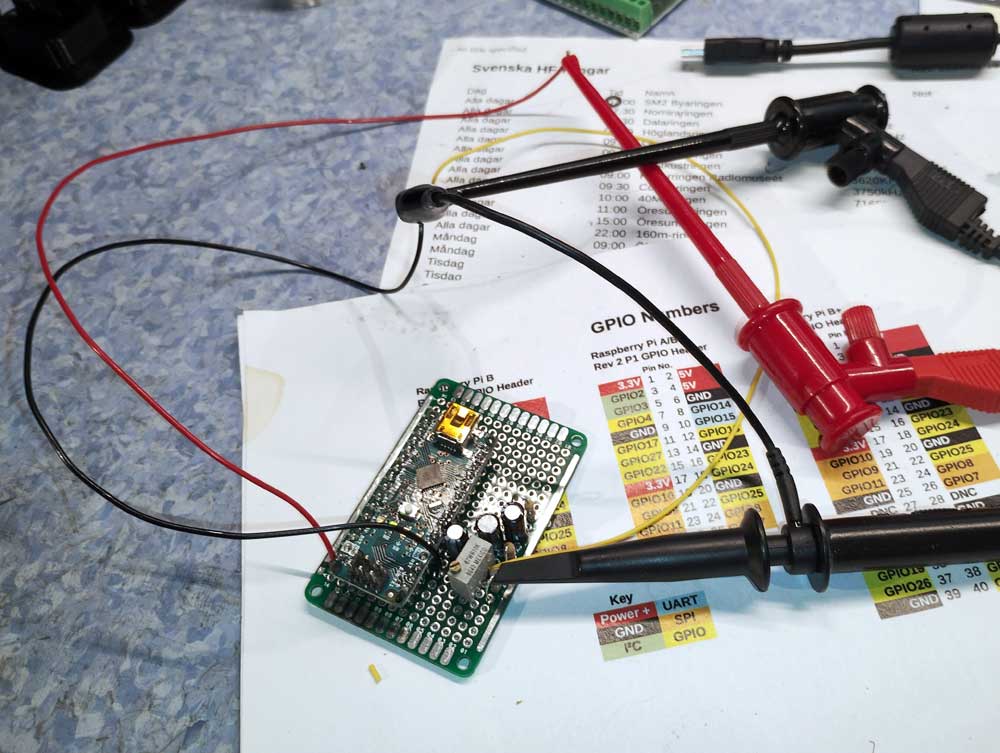

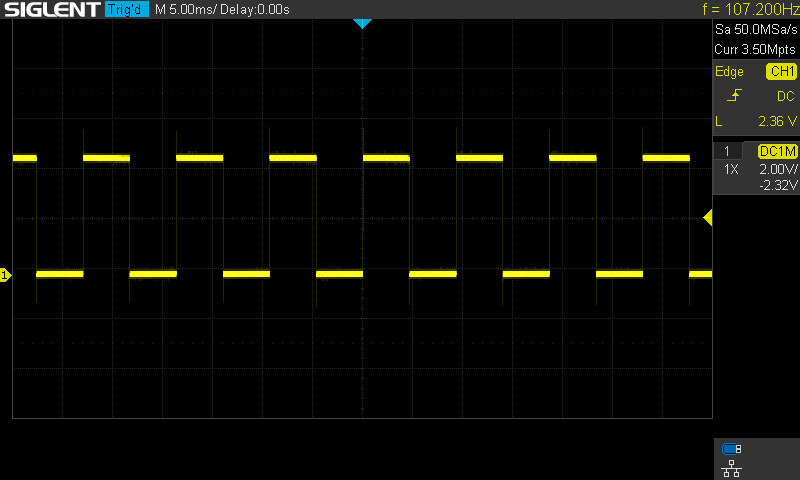

Kopplar in mitt oscilloskåp, tittar på subton audio ut från encoder modulen, vågformen är inte riktigt 'optimal', i praktiken ska de vara sinusformad, med detta liknar mera 'hajfenor'. Justerar
signalnivån till ca. 280mV (ptp), testar att öppna RX på en handapparat med CTCSS-R 114,8Hz aktiverad och det fungerar, får testa / justera detta bättre när den ska användas på riktigt.
2022.07.02 Monterar kasset, kopplingsbox, spänningsmatning, fläkt, fläktstyrning. Har monterat en std. 4pin mikrofonkontakt för att ansluta en PEIKER TM-110 mikrofon.

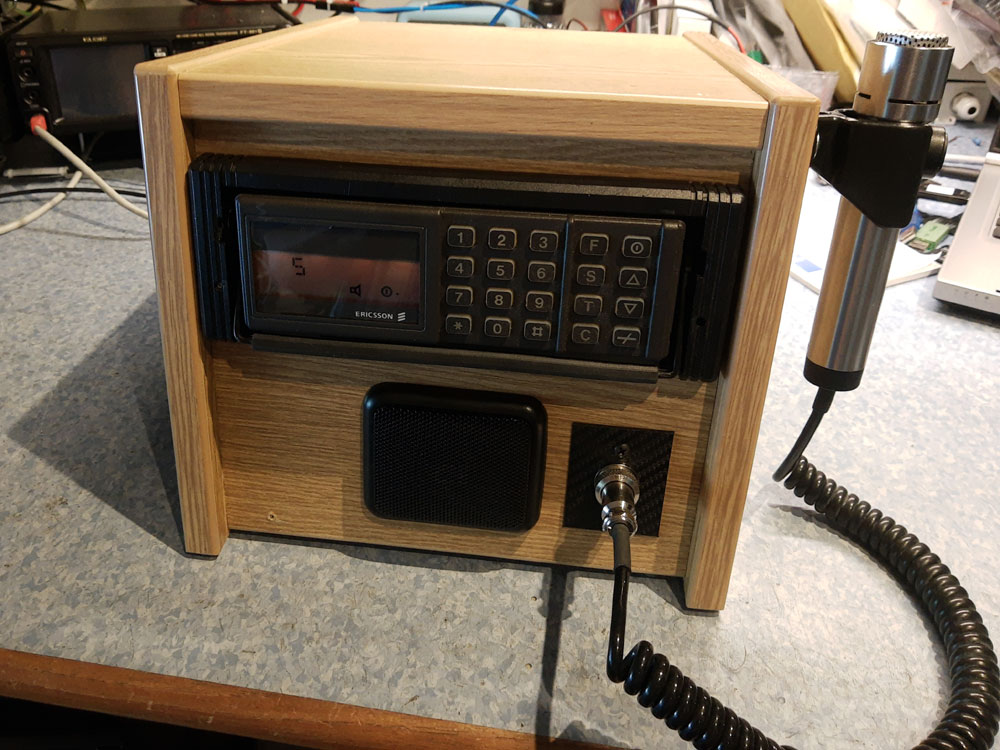

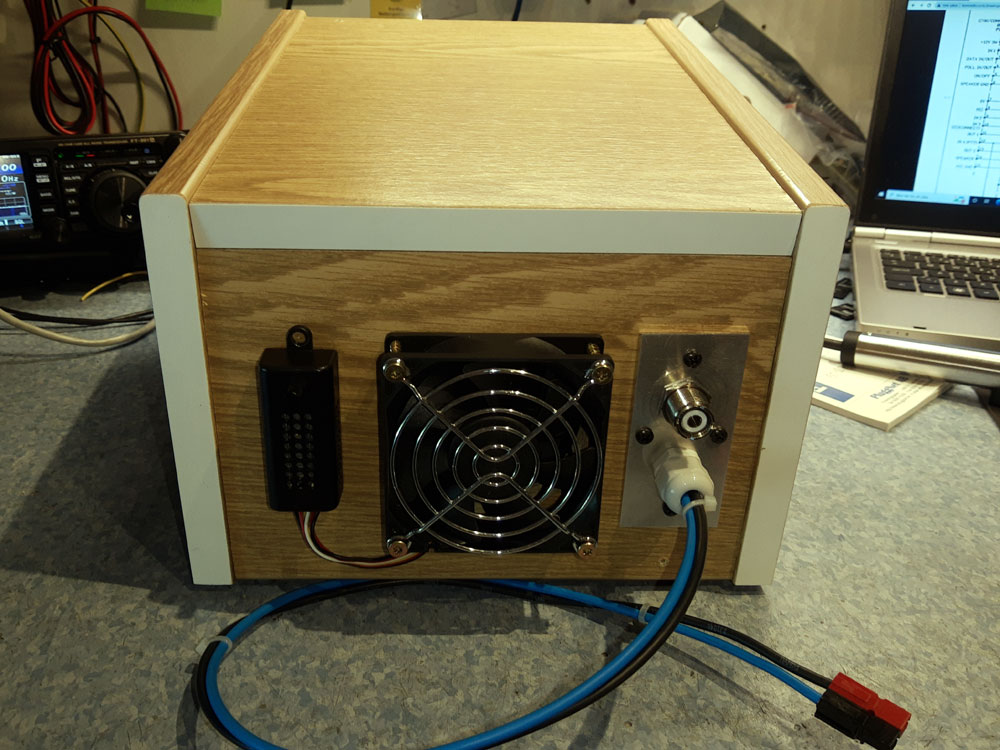

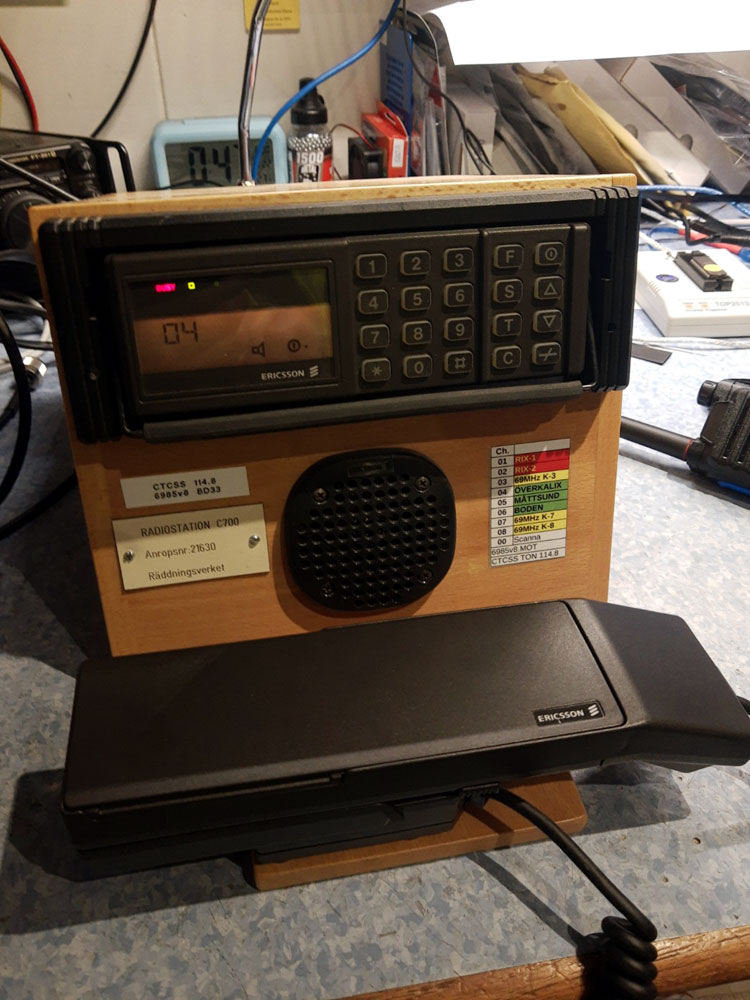

Färdig 'radio-låda' framsida / baksida

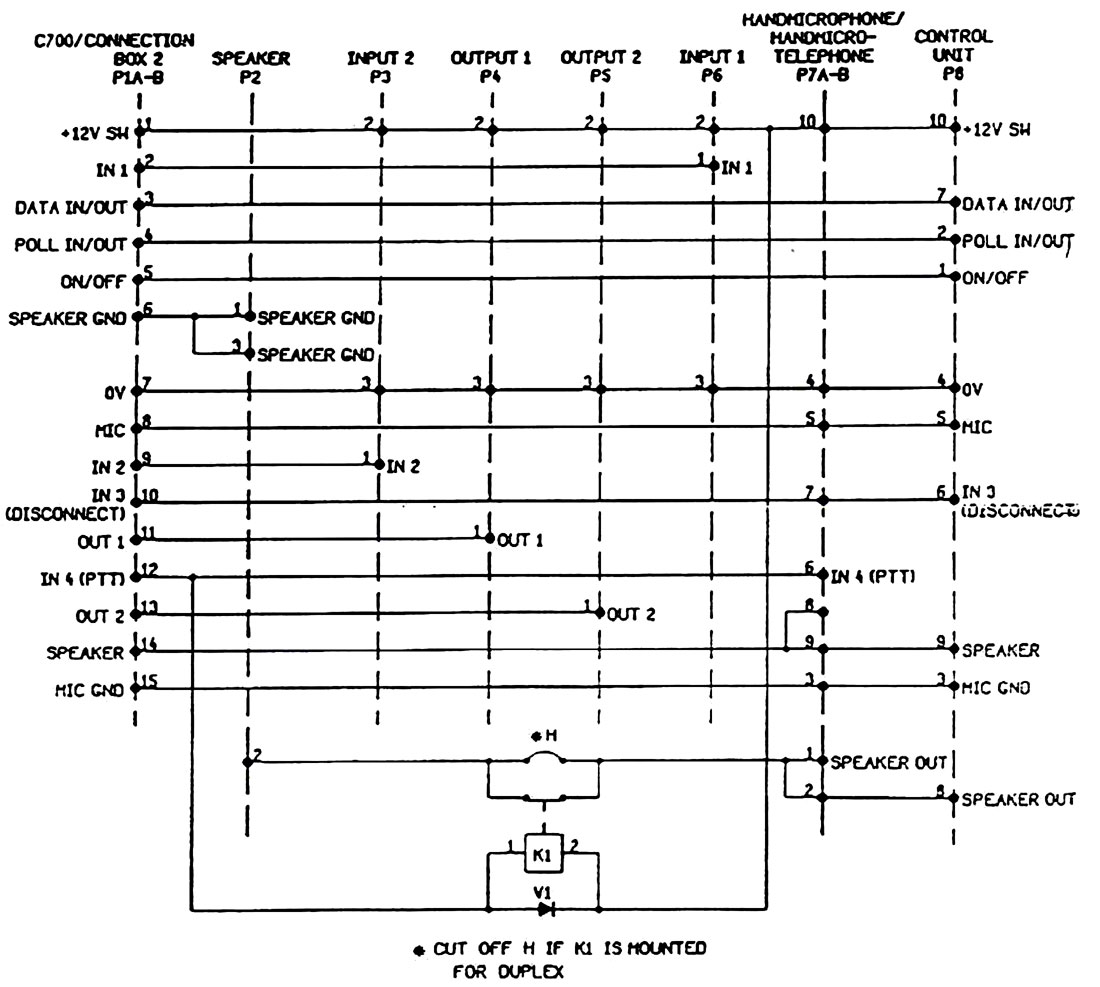

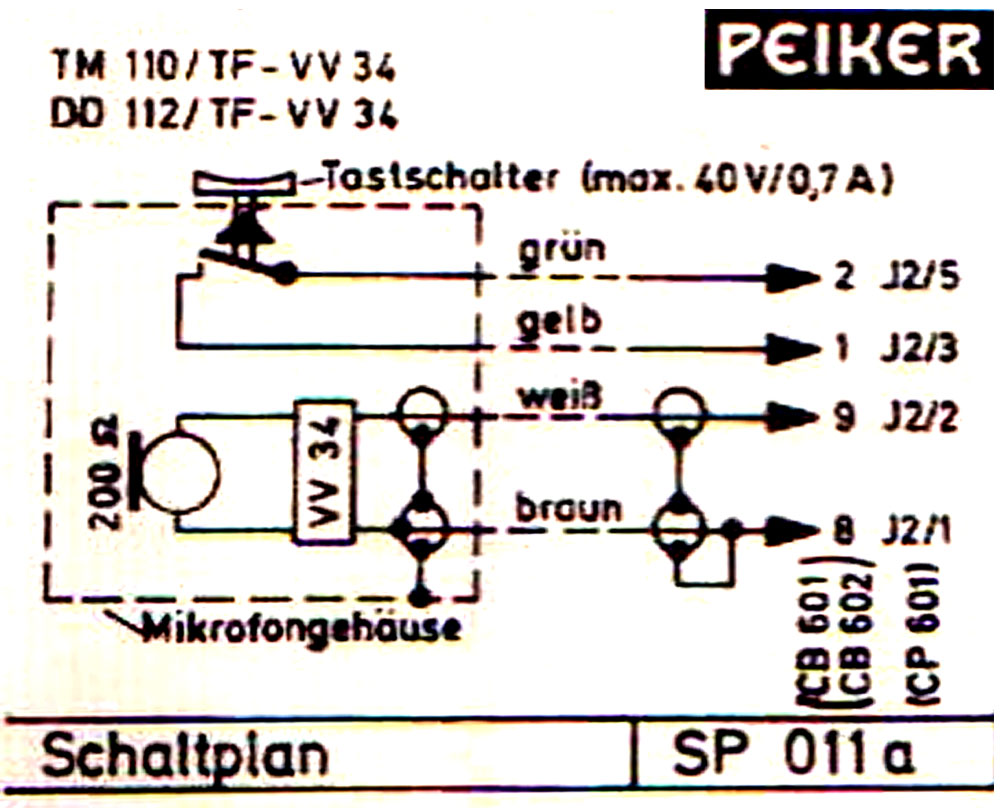

PEIKER TM-110 schema / Kopplingsbox schema
Snickrar ihop en radio-låda till min Ericsson c702 radio. Lådan är tillverkad i 16mm tjock Ek-folierad spånskiva. Sågar upp alla delar, fräser in spår för sammanfogning med s.k. 'kex'

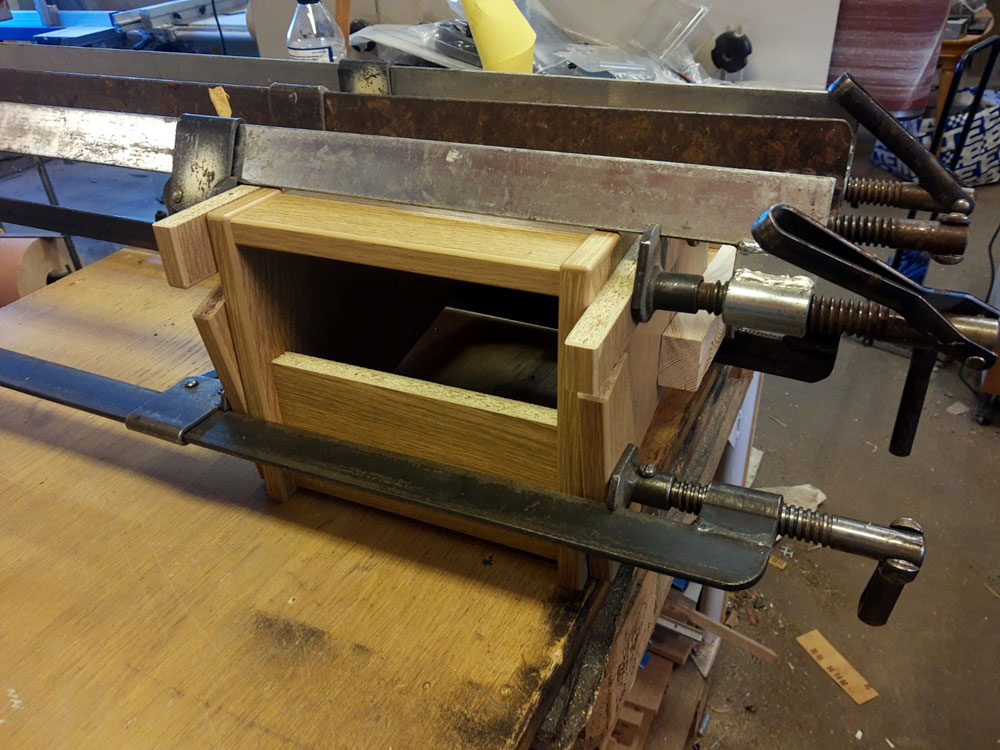

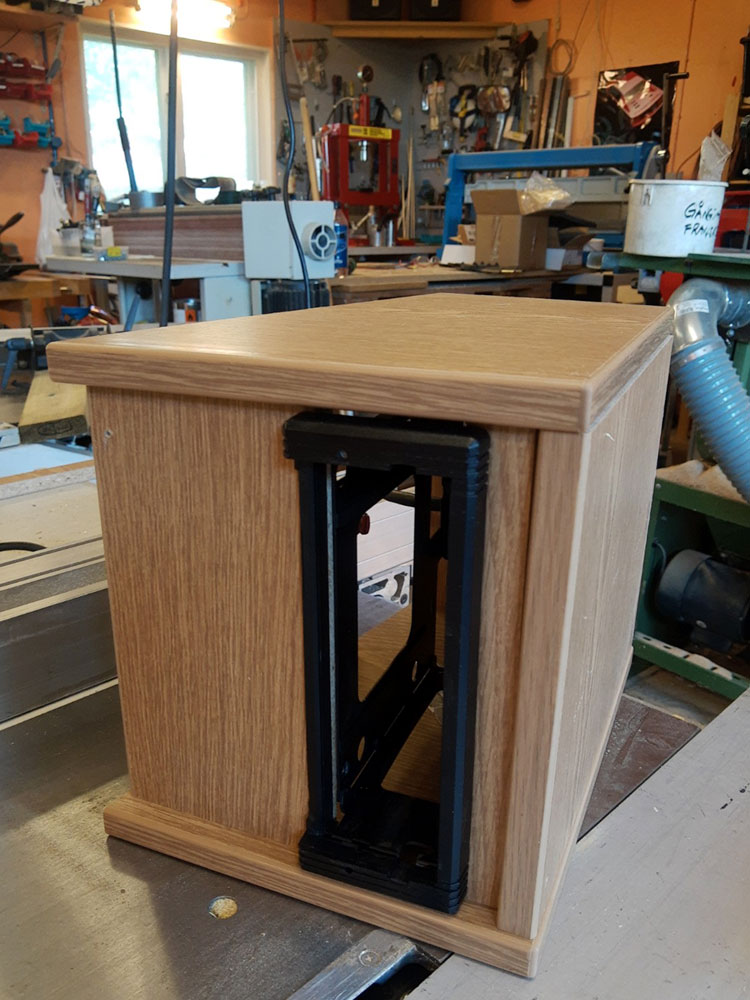

Tillverkning pågår, sågat alla delar / Limmad och i press

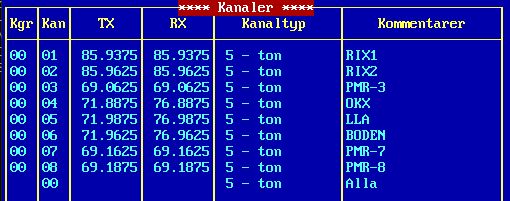

2019.06.07 Uppdaterar kanal-listan lite, redigerar mina kanal filer med 'COACH-C700' - Kör i 'DosBox' på en Windows 7 (64bit) dator.

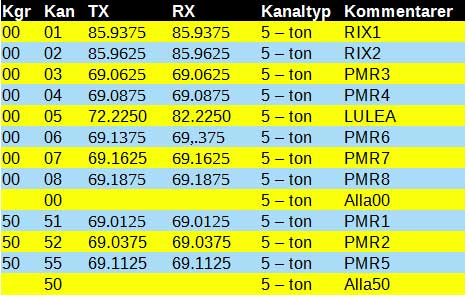

Tanken är att kunna scanna dom intresantaste kanalerna i samma kanalgrupp (00).

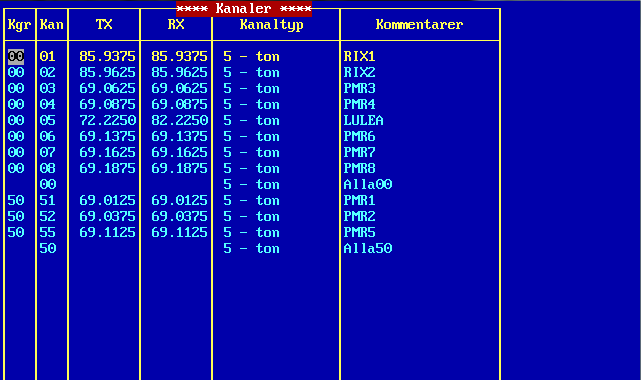

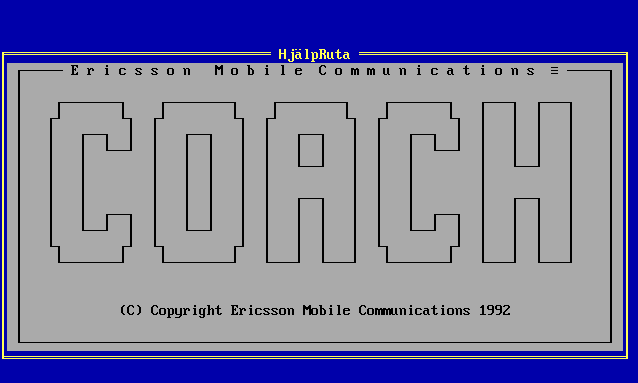

COACH startskärm, redigerar kanal listan
Använder sedan en universal programmerare 'TOP 2013 v.6.3' och programvaran 'TopAll v.8.81' för att skriva till eprom kretsen AT28C64B(PI).

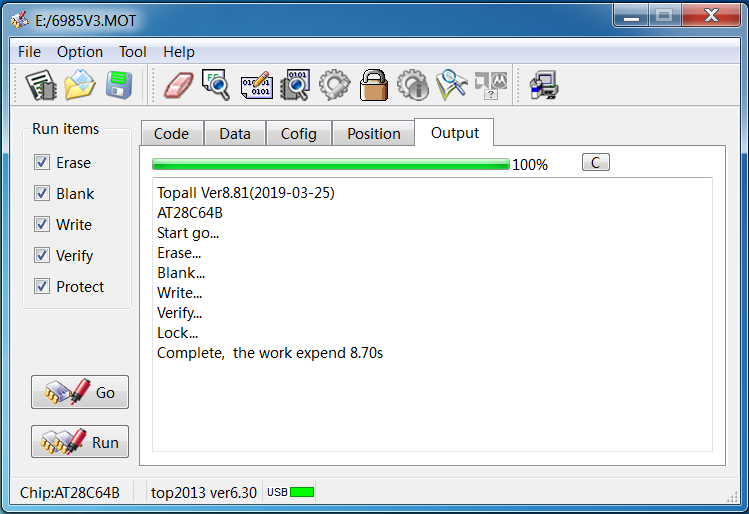

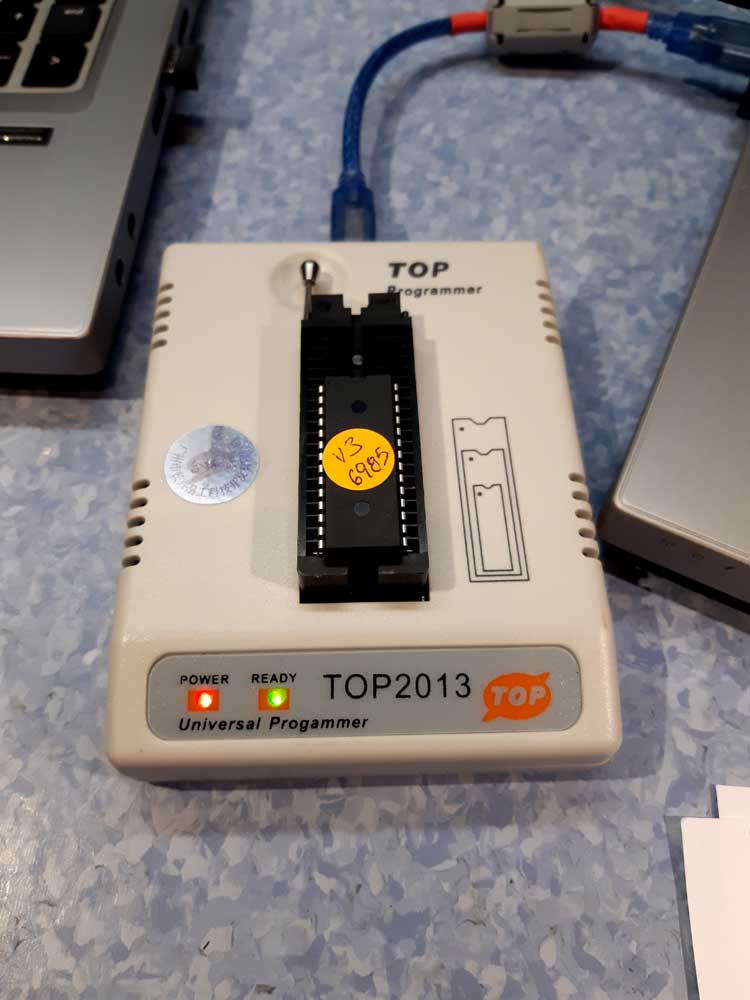

Universal programmerare 'TOP 2013 v.6.3' / Programvaran 'TopAll v.8.81'

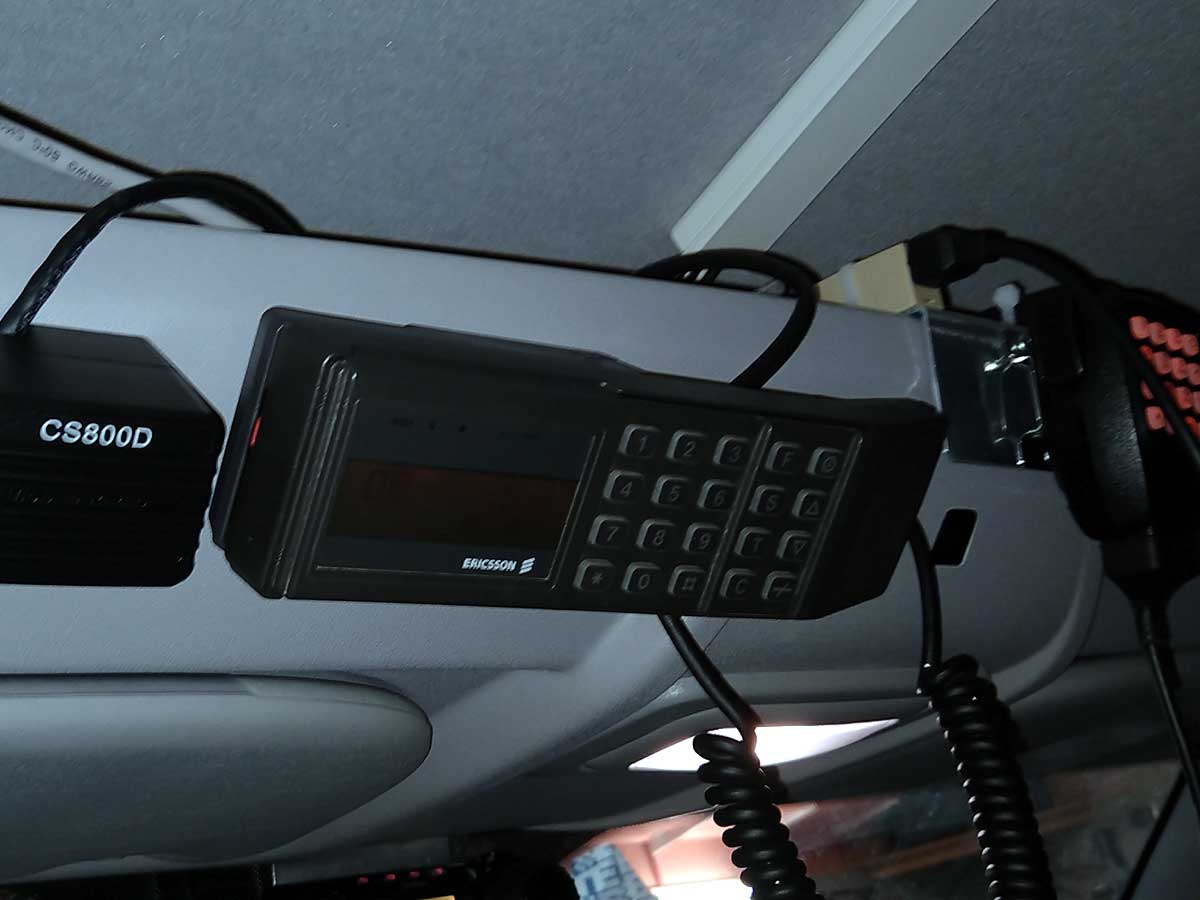

OPEL COMBO - Använder radion med s.k. delat montage, Frontpanelen sitter i en 'telefonlur' modell
'RLJ 108' med hållare 'SXK 107' - Radiodelen sitter bak i skåpet.

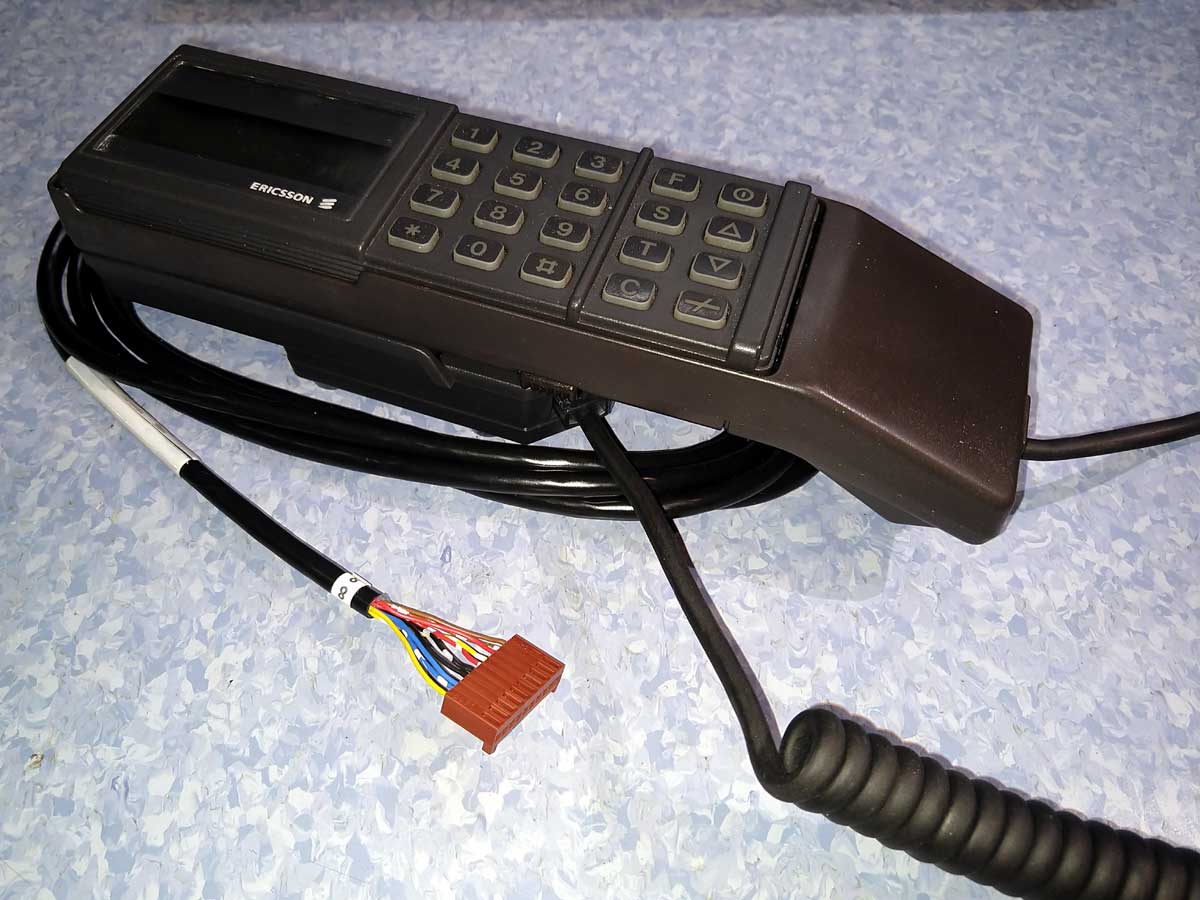

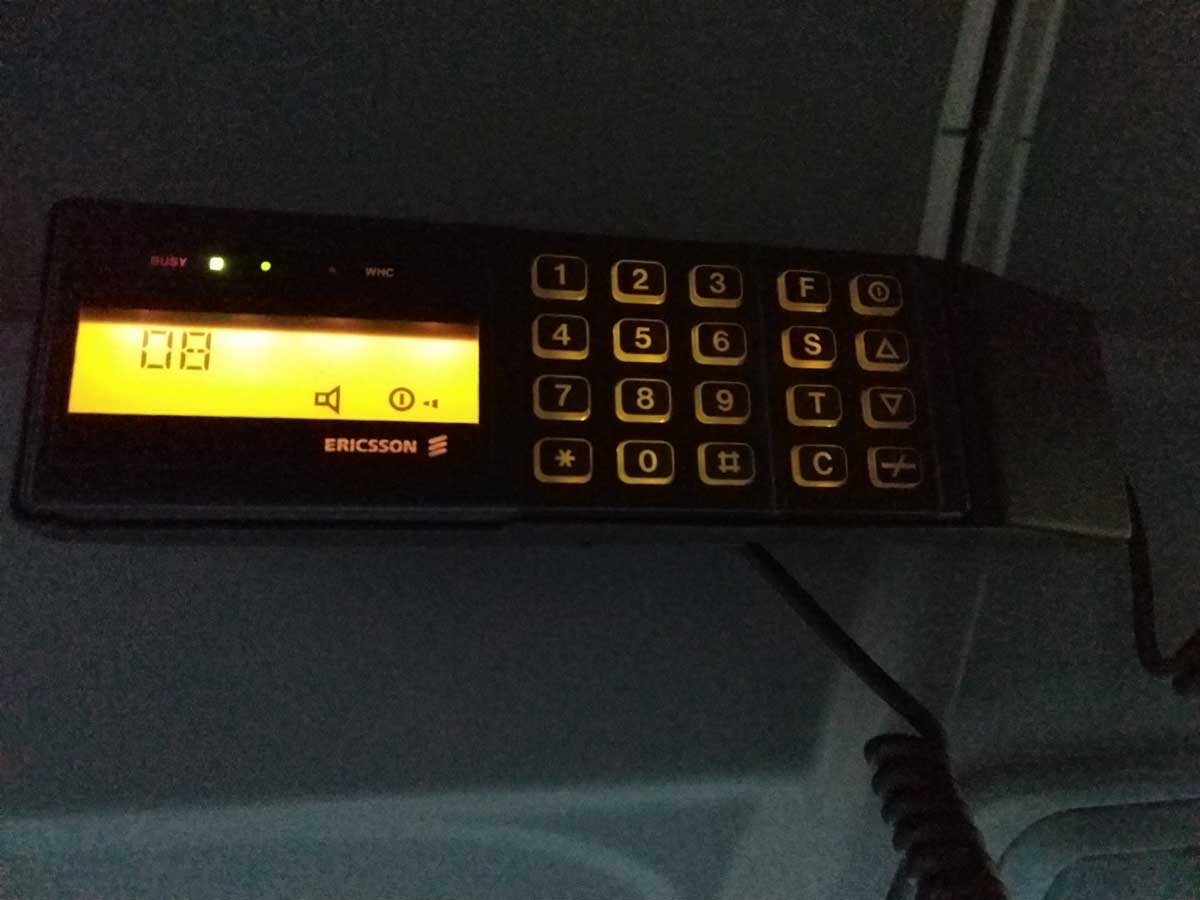

ERICSSON Lur 'RLJ 108' med display 'KEP 813 03' (Titta upp) och hållare 'SXK 107' (Tvålkopp)

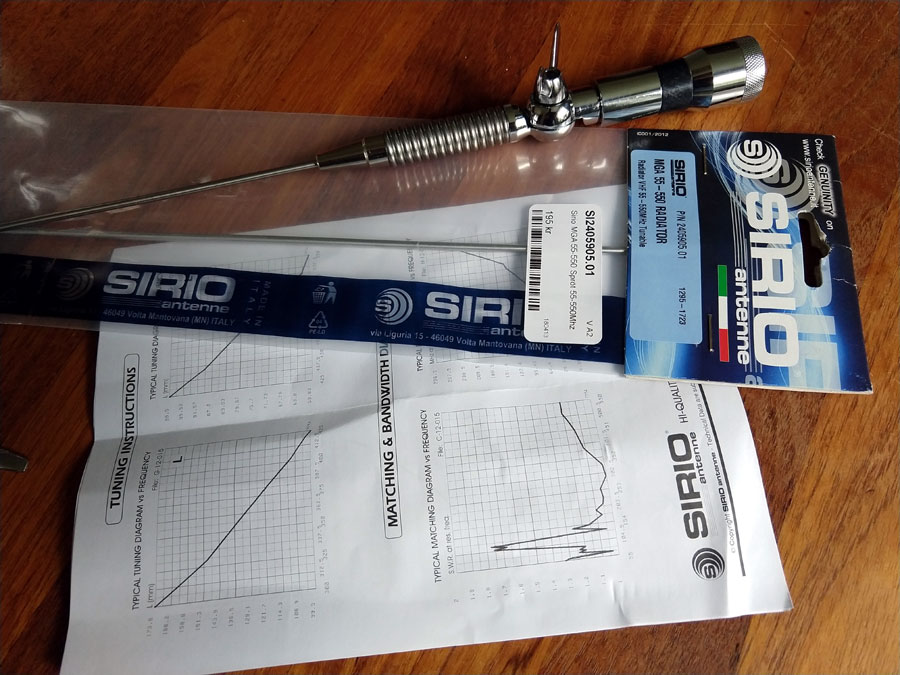

Använder ett 'SIRIO MGA 55-550' spröt ihop med en PL/SR adapter, antennfoten är en dubbel SO-239. Har kapat sprötet till ca:

'SIRIO MGA 55-550' spröt & PL/SR adapter / ERICSSON Lur & hållare
Beskrivning
Det finns åtskilligt med information om just denna radio, här kan man hitta det mesta vad gäller ERICSSON C700 serien --> komradio.com[R1]

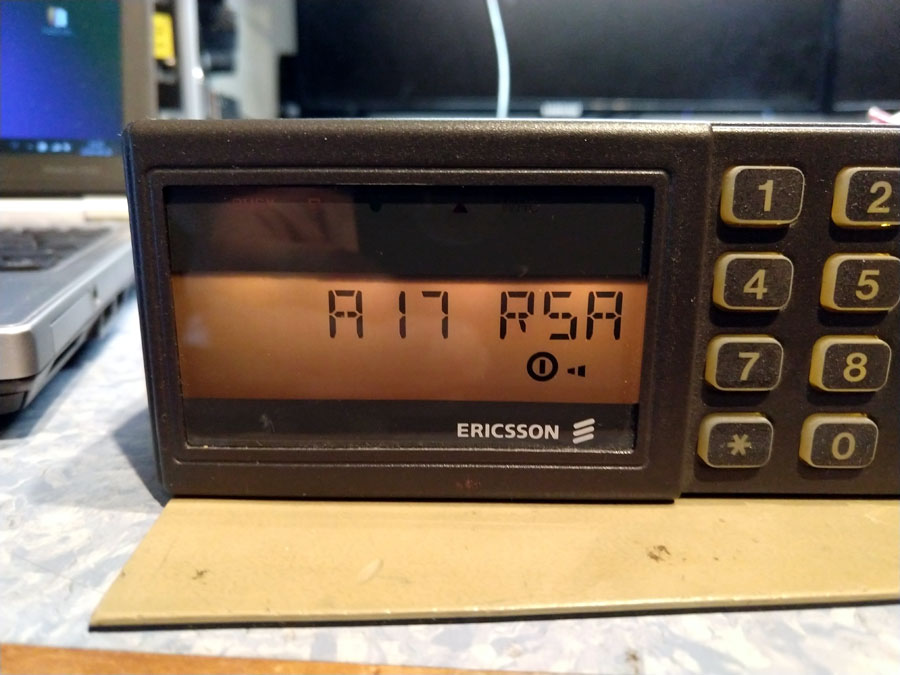

Kontrollerar aktuell firmware med kommando F120# - Firmware i min radio är 'R5A' - Den måste m.a.o. uppgraderas, senast tillgänglig firmware är 'R6A'.

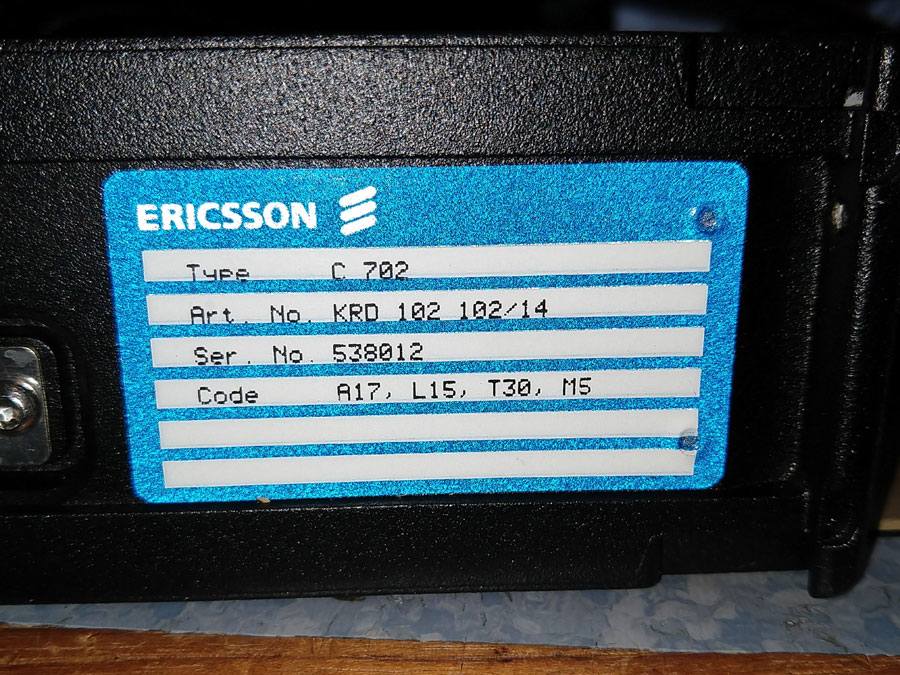

ERICSSON C702
ERICSSON C702
|
ERICSSON C700 serien finns i tre utföranden:
ERICSSON C702 68-88MHz
ERICSSON C704 146-174MHz
ERICSSON C705 430-470MHz

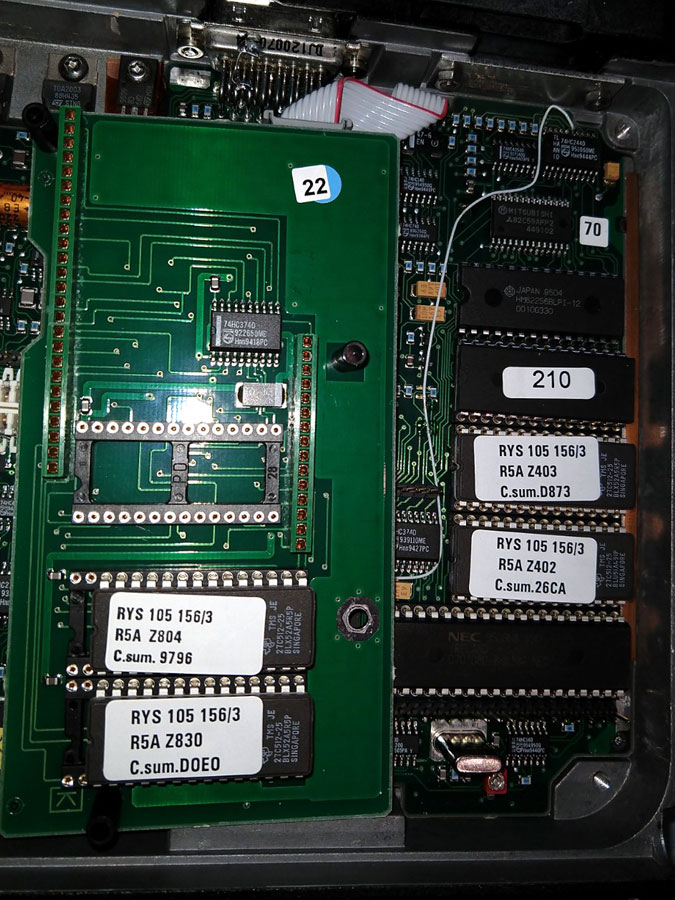

Firmware ligger i 4st 27C512 PROM kretsar, Z402, Z403, Z804 & Z830.
Kanal information, kanalnamn o.s.v. ligger i en 28C64 EROM Z404, den är märkt '210' på bilden.

En 'bunt' c702 färdiga för 69MHz
|
Tekniska data 'ERICSSON C702'
=====================================================================
Typ ............................... Mobilstation för (Låga) VHF
Frekvensområde .................... 68-88MHz
Bandbredd ......................... 20MHz
Trafiksätt ........................ Simplex / Duplex
Modulation ........................ FM (n)
Kanalgrupper ...................... 100
Kanalseparation ................... 25KHz
Frekvensstabilitet ................ +/- 1KHz @ 12,5KHz separation
Antennimpedans .................... 50Ω
=====================================================================
|
|
Några noteringar Plus :-)
Väldigt bra kvalite överlag (Yrkes/Proffs-radio)
Några noteringar Minus :-(
Har 25KHz kanaldelning (Kan inte programmera in kanaler över K8)
Lite omständig (Omodern)

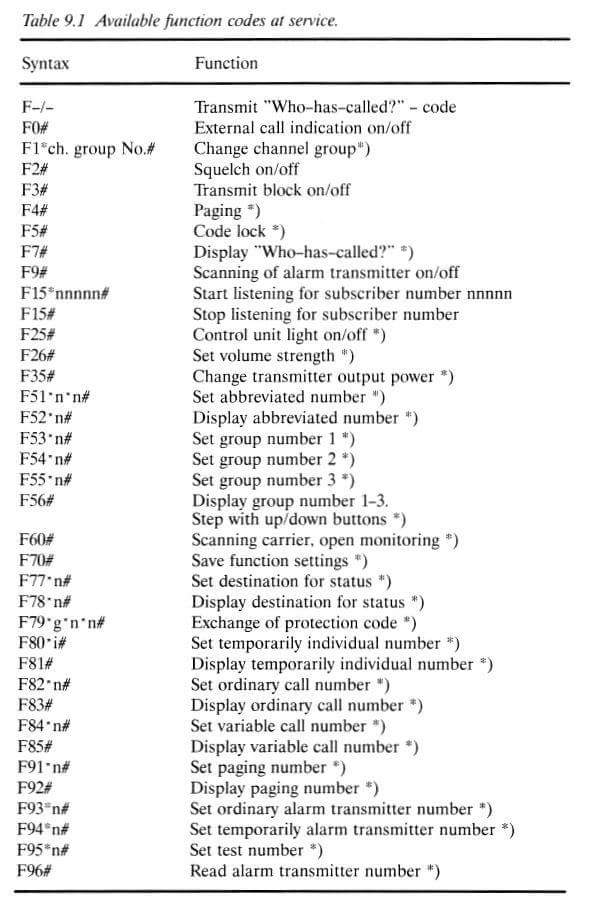

Några bra C700 tangent Kommandon (Högerklicka, välj 'visa bild' för större bild)
