  • Inledning
    Provar några dualband mobil-apparater avsedda för VHF/UHF banden på 2meter och 70centimeter

    Alla är s.k. lågpris riggar direkt importerade från Kina.

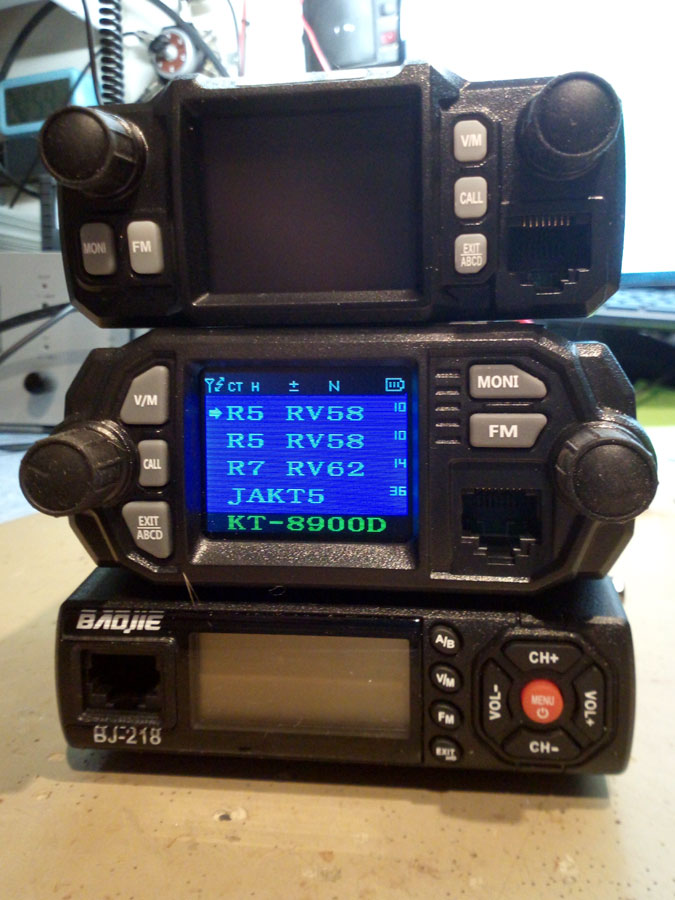

    3st Kina tillverkade mobil riggar


    Notera! För att sända med dessa apparater krävs amatörradio certifikat och / eller tillstånd från Post & Telestyrelsen (PTS.se)

    Senast uppdaterat
    2017.12.15 Överger nu den trådlösa / blåtandskopplade QYT BT-89 Mikrofonen, den har lite 'skakig' funktion för blåtand anslutningen. 3-5 försök per uppstart, det är mycket tidskrävande och väldigt irriterande! - Så den får nog 'ligga till sig' ett tag.

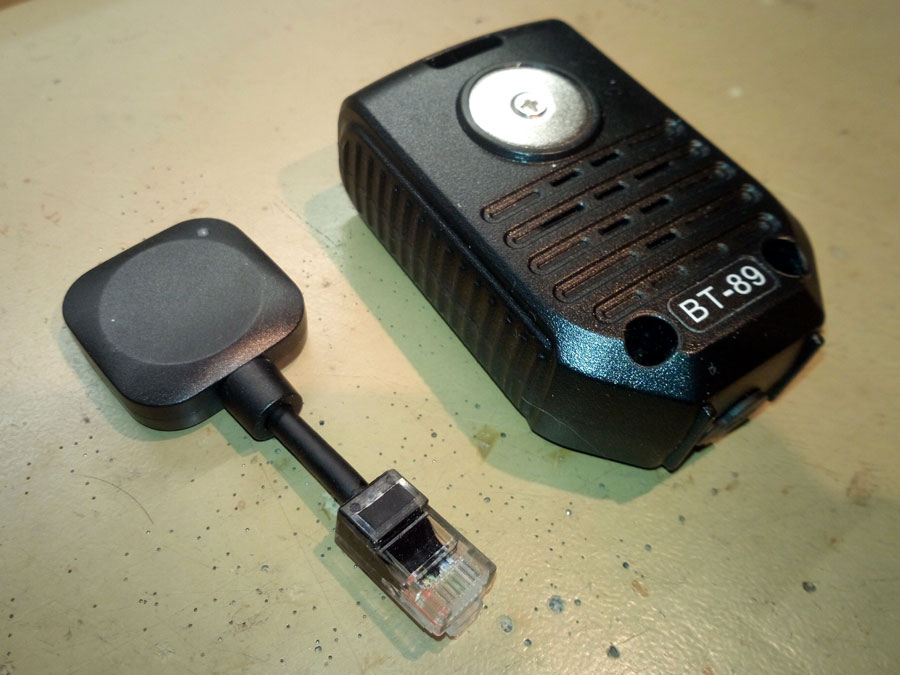

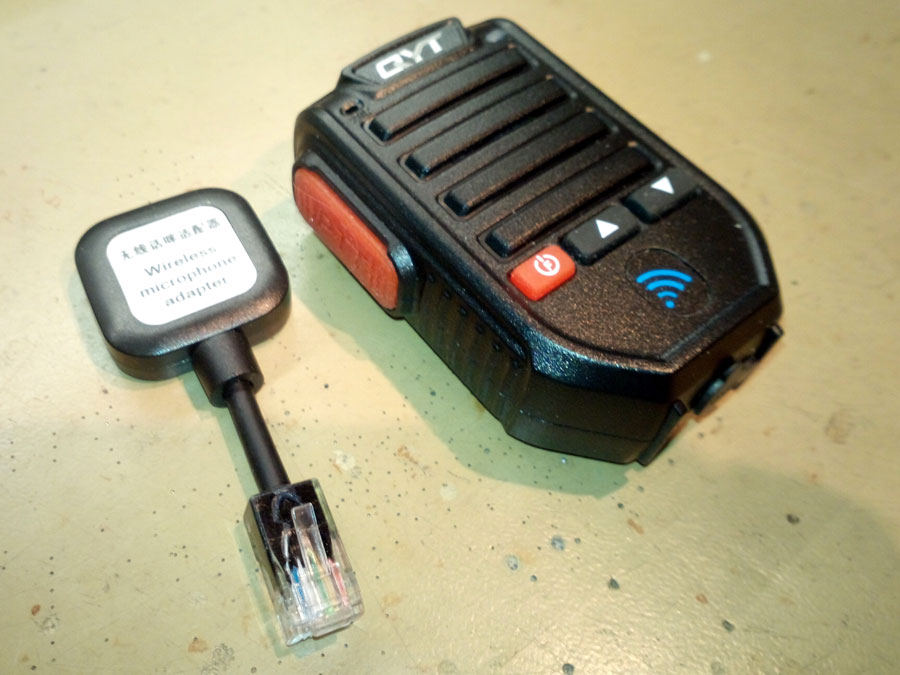

    QYT BT-89 Blåtandsenhet & Mikrofon

    Det är lite tråkigt då mikrofonen låter och fungerar väldigt bra när den väl 'parat' ihop sig. Har nu även installerat alla apparater på sina 'tilldelade' platser, som är följande:

  • QYT KT-8900D får stanna i stugvärmen i schacket
  • GAOJIE BJ-218 följer med i bilen
  • QYT KT-7900D får åka traktor


    QYT KT-7900D QUAD-BAND / QUAD Standby
    Testar en QYT KT-7900D radio med fyra frekvensband, den har även möjlighet att lyssna på fyra 'Standby' frekvenser samtidigt. Den har 200 minneskanaler som man också kan scanna.

    Mottagaren har en 'bredbandig' förstärkare i ingångssteget som gör att den blir väldigt känslig för störningar, den är är även relativt okänslig vid mottagning. Starka signaler / störningar i närheten blockerar lätt mottagaren.

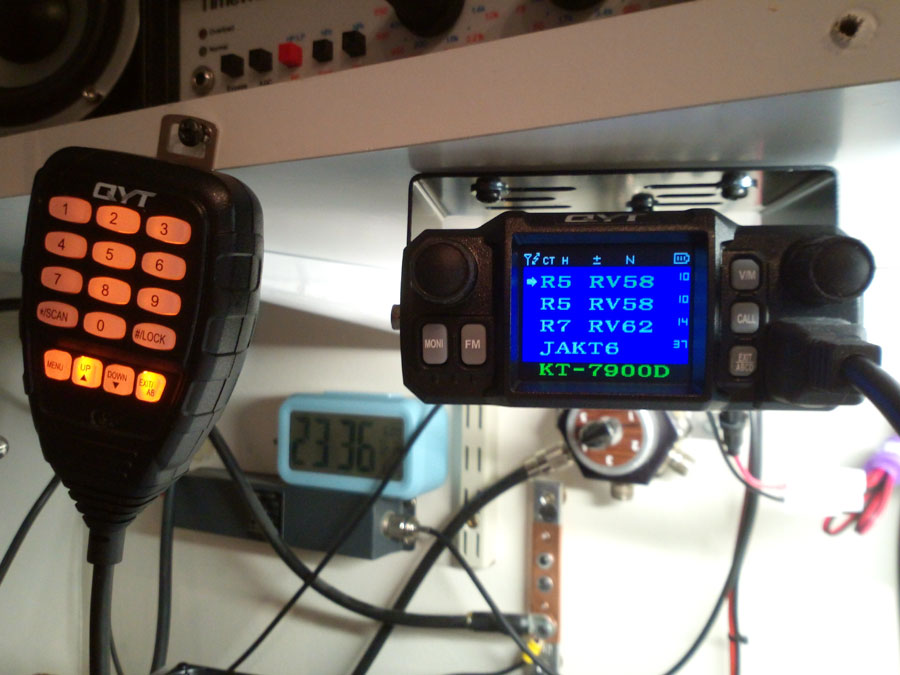

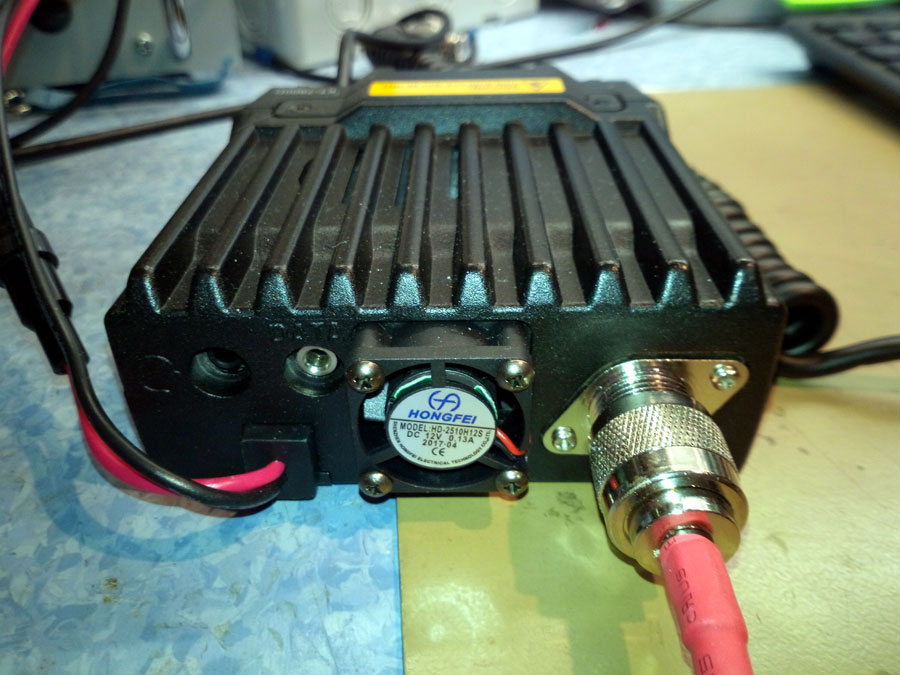

    QYT KT-7900D Front / baksida

    Ljud kvalite på RX är ändå helt hörbart. Vid TX är ljudet ganska dåligt, svagt och 'instängt'. Har provat den 'klassiska' lösningen med att ta upp mikrofon hålet, har även tagit bort det tunna textil filtret som limmats på själva mikrofon kapseln (I fall det är för tätt?) - Låter något bättre men inte bra.

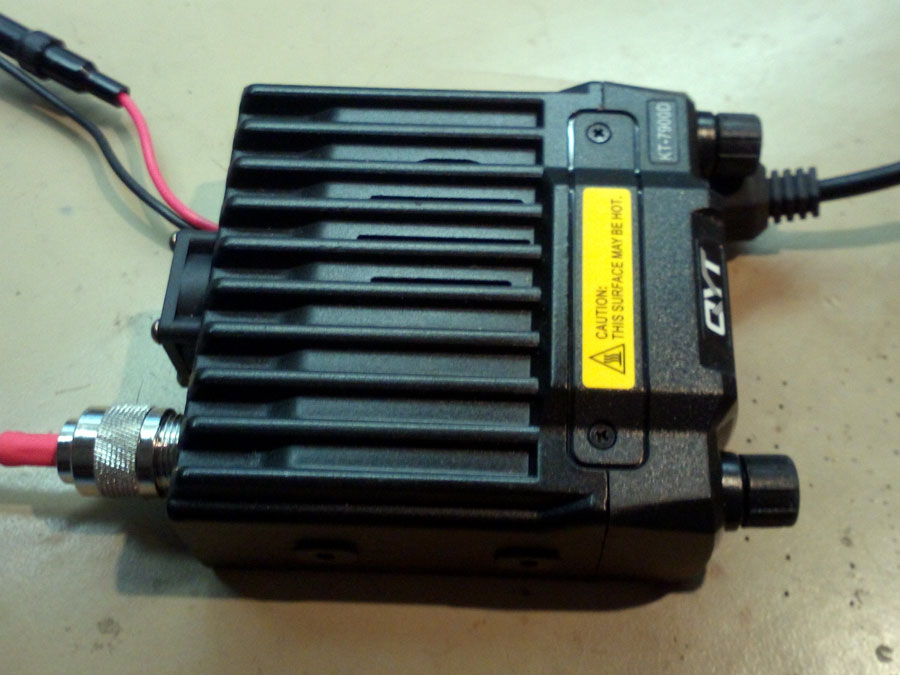

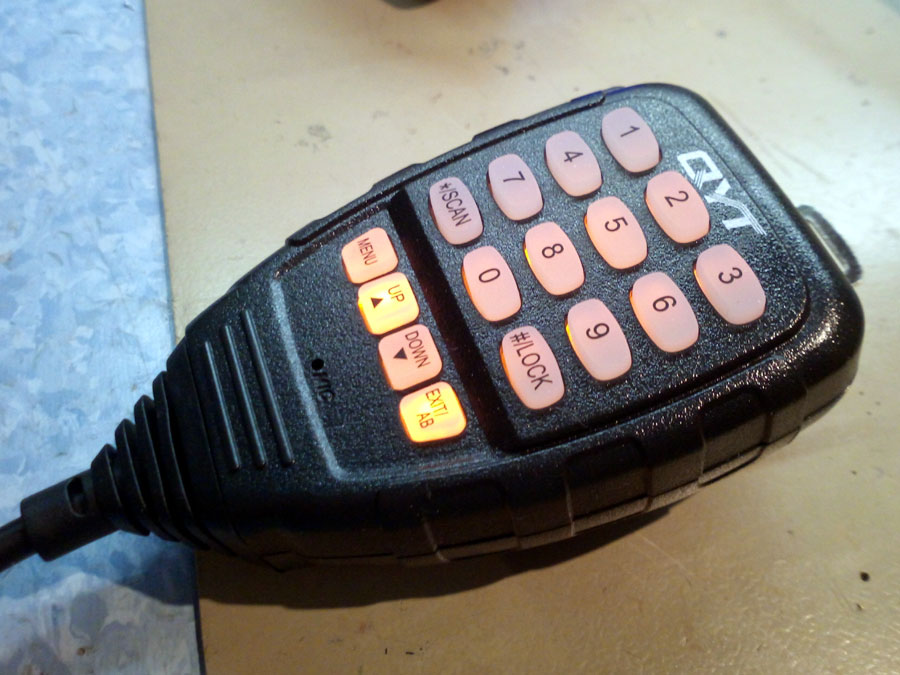

    QYT KT-7900D Top / Mikrofon

    Programmeringskabel till QYT KT-7900D / QYT KT-8900D

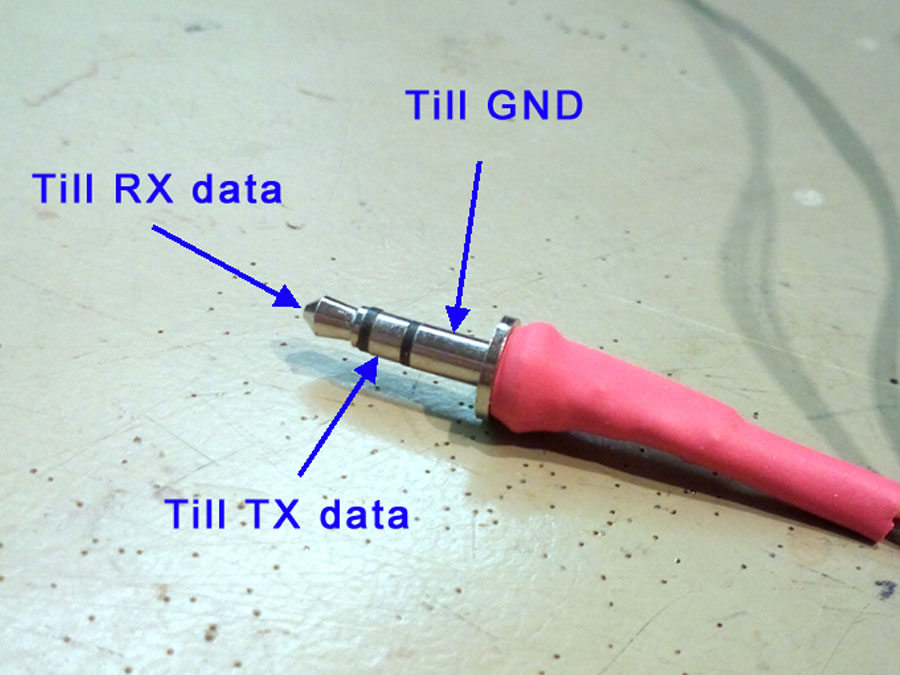

    Tillverkar programmeringskabel av tre enkel ledare och en vanlig 3,5 mm stereo plugg.

    Löder top till RX data (TX out på radion), ring till TX (RX in på radion) och sleeve till GND på ett TTL / USB interface som heter UartSBee från DuinoFun.com[R2] - Använder detta interface till många olika programmerings projekt. Funkar klockrent!

    Använder QYT's egen programvara från www.qyt-cn.com[R2], den funkar utan problem, det går även att använda t.ex. CHIRP - Använder samma kanal-lista / kabel och programmvara till QYT KT-8900D

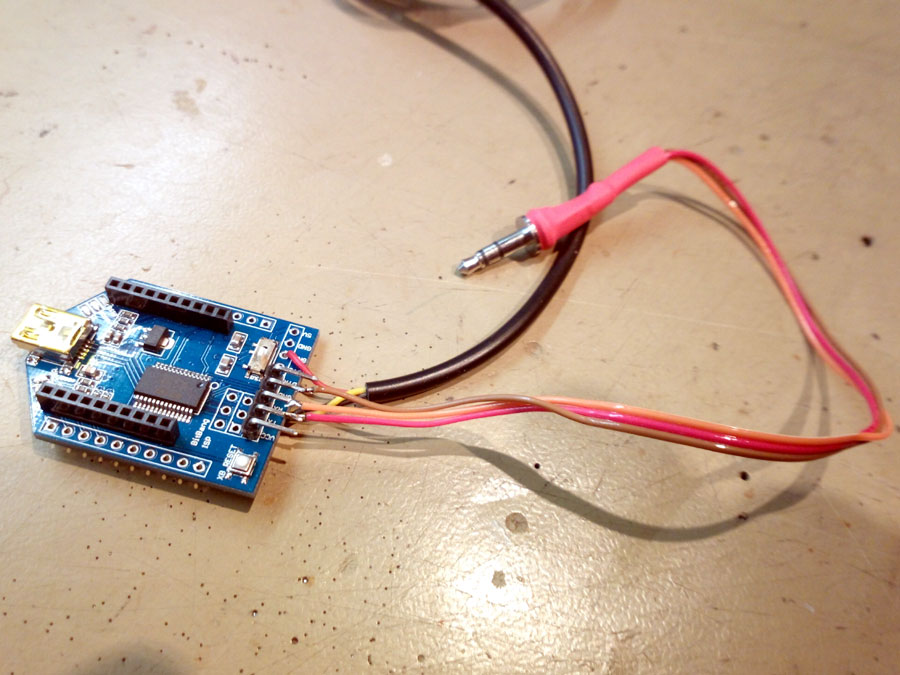

    QYT KT-7900D i produktion / DIY Programmeringskabel

    Tekniska data QYT KT-7900D QUAD-BAND
    =====================================
    Frequency Range ............... 136-174/220-260MHz, 350-390/400-480MHz.
    Output Power .................. VHF 25 Watt, UHF 20 Watt.
    Functions ..................... Carrier/5Tone/2Tone/DTMF/CTCSS/DCS.
                                    Quad Band, Quad-Standby, Quad Display
                                    Radiator Fan (Solve the problem of heating and hot).
                                    PC Programmable mote Kill, FM Radio.
    Channel Capacity .............. 200
    Channel Spacing ............... 25KHz/20KHz/12.5KHz.
    Frequency Stability ........... 2.5ppm.
    Operating Temperature ......... -20 to +60 Degrees Celsius.
    Operating Voltage ............. 13.8V DC ±15%.
    Dimension (H x W x D) ......... 98mm(W) x 43mm(H) x 126mm(L).
    Weight (Without Accessories) .. 448g.
    Color ......................... Black

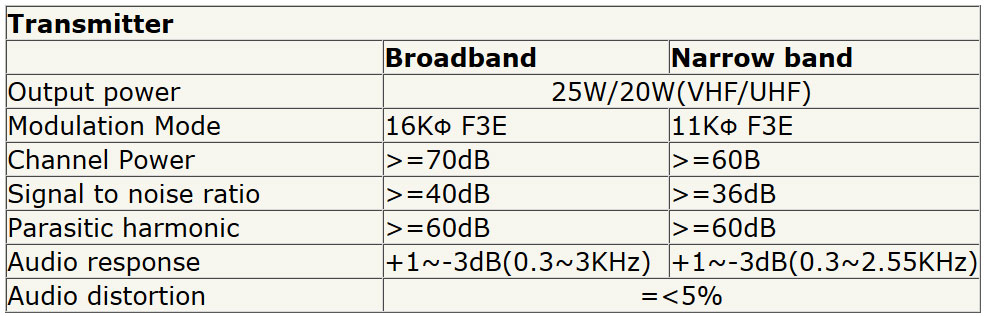

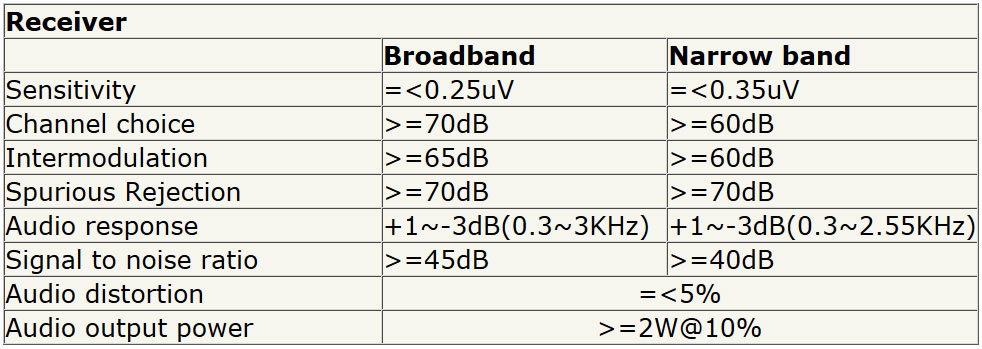

    Receiver / Transmitter data




    Några noteringar Plus :-)
  • Bra pris! (Prisvärd!)
  • Bra & roliga funktioner
  • Lätt att programmera med dator

    Några noteringar Minus :-(
  • Mottagaren verkar att vara okänslig
  • Men ändå känslig för störningar?
  • Dåligt ljud på TX (Med original mikrofonen)
  • Omständig (Svår!) att programmera manuellt (Utan dator)
  • Aningen låg uteffekt (Lägre än angiven uteffekt!)


    QYT KT-8900D DUAL-BAND / QUAD Standby
    I praktiken är detta samma radio som QYT KT-7900D, enda skillnaden är att antalet band. QYT KT-7900D har fyra band, QYT KT-8900D har bara två band. Båda kan avlyssna fyra frekvenser samtidigt (Quad standby) - I övrigt så är alla data och funktioner samma på båda modellerna, alla tillbehör passar även till båda.

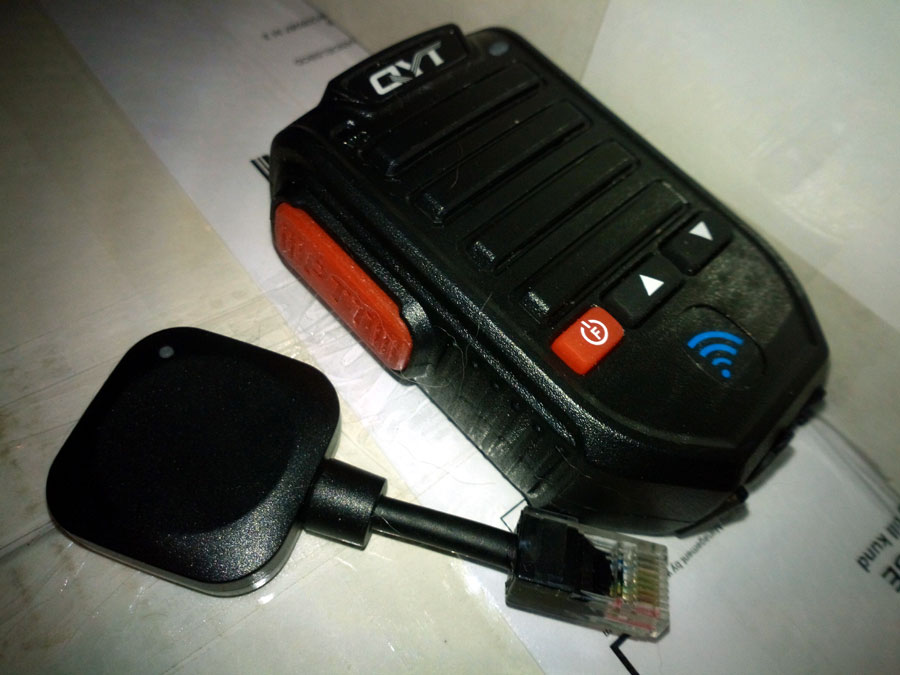

    QYT KT-8900D front / QYT BT-89 Blåtandsenhet & Mikrofon

    Tekniska data QYT KT-8900D DUAL-BAND
    =====================================
    Frequency Range ............... VHF: 136-174MHz
                                    UHF: 400-480MHz
    Number of Channel ............. 200 Channels
    Channel Spacing ............... 25, 20, 12.5KHz
    Phase lock step ............... 5, 6.25, 10, 12.5, 15, 25 KHz
    Working Voltage ............... 3.8V DC±15%
    Squelch options ............... CTCSS / DCS / 5Tone / 2Tone / DTMF
    Frequency Stability ........... ±2.5ppm
    Operating Temperature ......... -20~+60
    Dimension(W x H x D) .......... 98 x 35 x 118 mm
    Weight ........................ 408g

    Receiver                   Wide Band                Narrow Band
    Sensitivity .............. = 0.25µV ............... = 0.35µV
    Channel choice ........... =70dB .................. =60dB
    Intermodulation .......... =65dB .................. =60dB
    Spurious Rejection ....... =70dB .................. =70dB
    Audio response ........... +1~ -3dB(0.3~3KHz) ..... +1~ -3dB(0.3~2.55KHz)
    Signal to noise ratio .... =45dB .................. =40dB
    Audio distortion ......... =5% .................... =5%
    Audio output power ....... =2W @10% distortion THD

    Transmitter                Wide Band                Narrow Band
    Output power ............. 25W / 20W (VHF/UHF) .... <<<
    Modulation Mode .......... 16KFF3E ................ 11KFF3E
    Channel Power ............ =70dB .................. =60dB
    Signal to noise ratio .... =40dB .................. =36dB
    Parasitic harmonic ....... =60dB .................. =60dB
    Audio response ........... +1~ -3dB(0.3~3KHz) ..... +1~ -3dB(0.3~2.55KHz)
    Audio distortion ......... =5% .................... =5%


    Några noteringar Plus :-)
  • Bra pris! (Prisvärd!)
  • Bra & roliga funktioner
  • Lätt att programmera med dator

    Några noteringar Minus :-(
  • Mottagaren något bättre än på KT-7900D
  • Men ändå känslig för störningar?
  • Dåligt ljud på TX (Med original mikrofonen)
  • Omständig (Svår!) att programmera manuellt (Utan dator)
  • Aningen låg uteffekt (Lägre än angiven uteffekt!)

    Notera! Förväxla inte QYT KT-8900D med QYT KT-8900 som är en helt annan radio.

    QYT KT-8900 dualband 2M/70CM amatör radio är en väldigt lite apparat, ca. 10x10x4cm med 10W uteffekt.

    QYT KT-8900



    BAOJIE BJ-218
    Denna radio fungerar mycket bra, redan från start! - När man väl har programmerat in alla kanaler så är den också ganska lätt att använda. manuell Programmeringen är däremot mera likt en mardröm!

    Har nu hitta hur man programmerar denna radio via dator, ska göra ett försök...

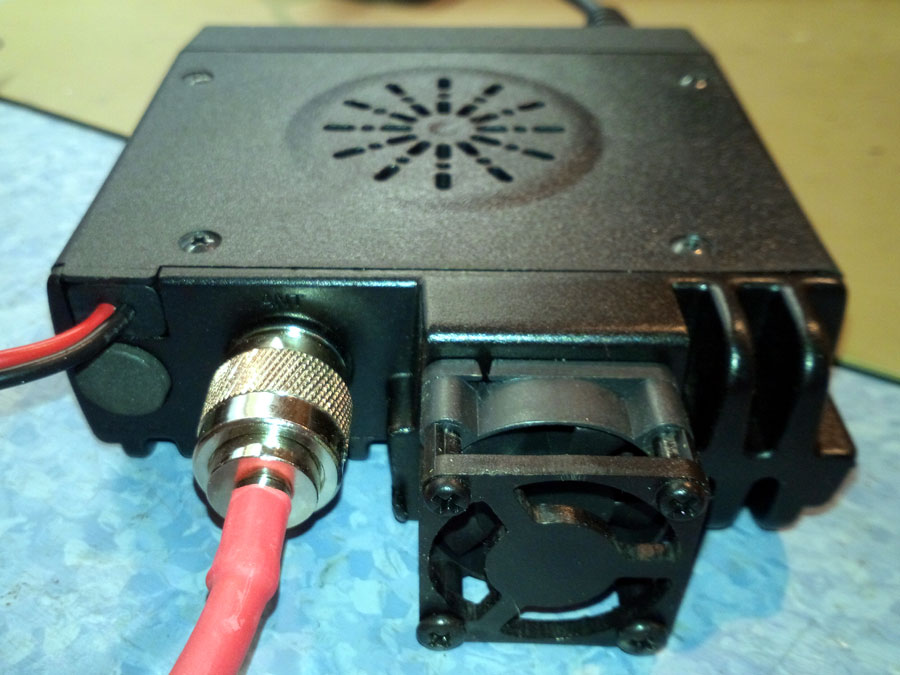

    BAOJIE BJ-218 Front / baksida

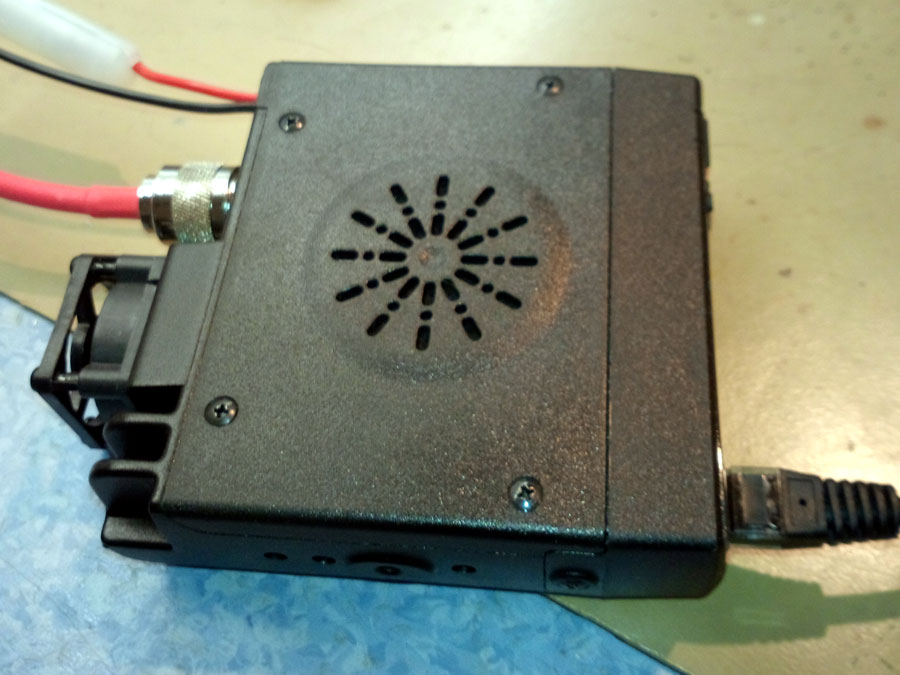

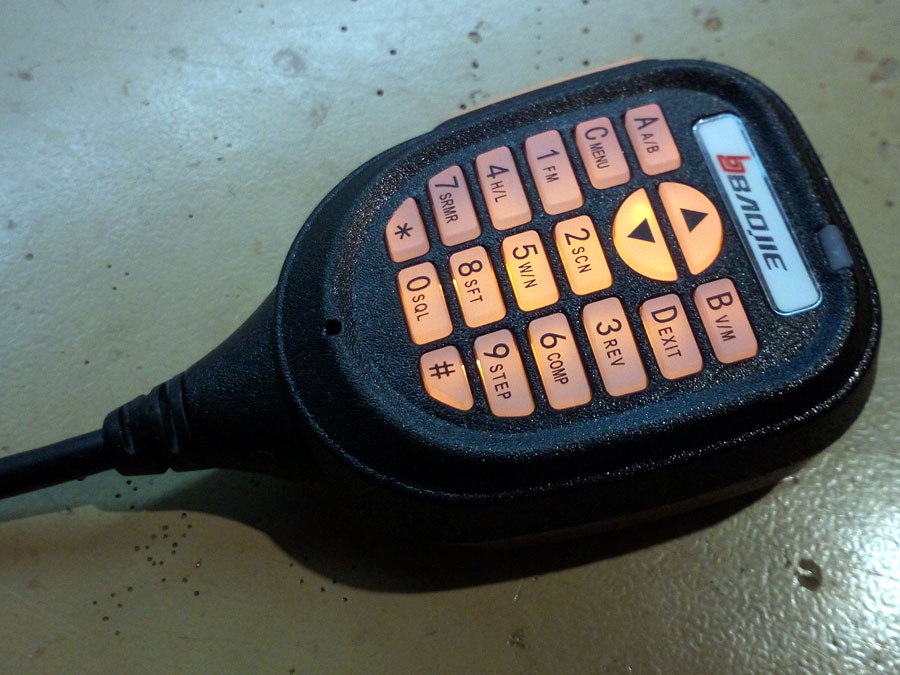

    BAOJIE BJ-218 Top / Mikrofon

    Programmeringskabel till BAOJIE BJ-218

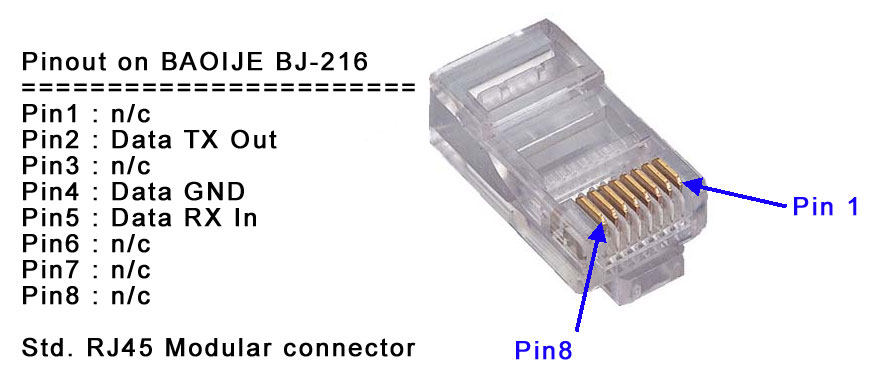

    Tillverkar programmeringskabel av vanlig cat5e nätverkskabel och en modularkontakt RJ45 (8pol)

    Det är bara pin 2, 4 och 5 som behöver användas, löder dessa till ett TTL / USB interface som heter UartSBee från DuinoFun.com[R2] - Använder detta interface till många olika programmerings projekt. Funkar klockrent!

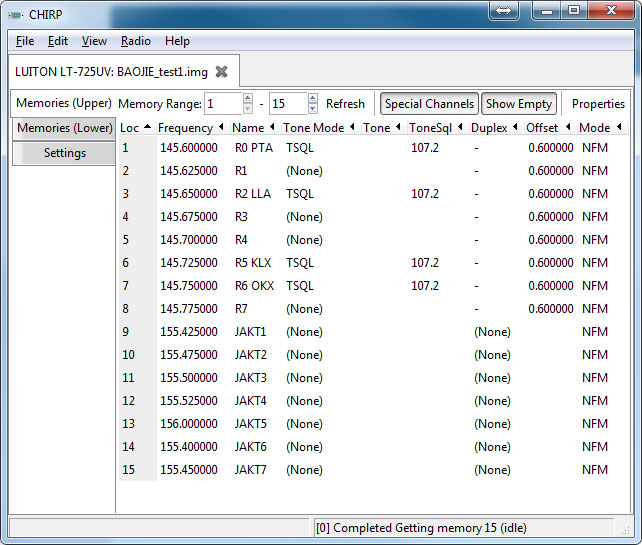

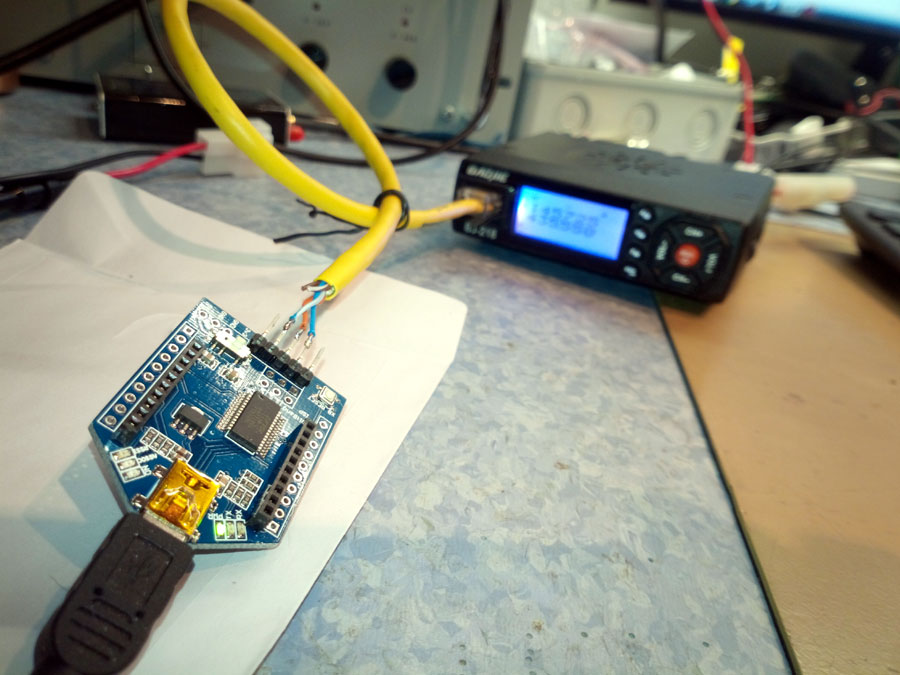

    Uppkopplad med DIY Programmeringskabel / CHIRP programvara

    Använder 'CHIRP' prg. vara med inställningar för 'LUITON LT-725UV' (Tips från YouTube.com) (Fick inte BAOJIE prg. att fungera)

    Tekniska data BAOJIE BJ-218
    =====================================
    Frequency Range ............... UHF:400-480MHz&VHF:136-174MHz
    System ........................ F3E(FM)
    Channel capacity .............. 256
    Input voltage ................. DC13.8V(±15%), negative grounding
    Output power .................. H:25W, M:10W, L:5W
    Channel Spacing ............... 12.5KHz/25KHz
    Frequency Spacing ............. 2.5/5/6.25/10/12.5/15/25/50KHz
    Squelch way ................... Signal/CTCSS/DCS/DTMF
    Antenna impedance ............. 50 ohm
    Frequency stability ........... ±2.5ppm @ -10°C~+60°C
    Working temperature ........... -20°C~+60°C(-4°F~+140°F)
    Max. Frequency deviation ...... ±5KHz
    Noise radiation ............... <=-60dB
    Flexibility ................... <=0.2Uv(12dB SINAD)
    Max. Audio output ............. 2W @ 8 ohm 5% distortion
    Working current                 Receive  0.3A(SQL)
                                    Transmit 5A(Max.)
    Dimension ..................... 105x30x106mm WxHxD
                                    (not including the outparts)
    Weight ........................ About 0.5kg


    Några noteringar Plus :-)
  • Kostar inte så mycket
  • Klart och tydligt ljud, både RX & TX
  • Fungerar perfekt!
  • Lätt att använda (När man har programmerat den klart)
  • Kan programmeras via kabel/dator
  • ---

    Några noteringar Minus :-(
  • Lite jobbig att programmera manuellt
  • Blir väldigt varm!
  • Lite ålderdomlig jämfört med dom andra
  • Inget övrigt just nu...
  • Instruktionsboken är mycket bristfällig!
  • Saknar stöd för kanal namn!
  • Väldig tunn&Tanig monteringsbygel


    Att göra...


    Budget
    Kostnader t.o.m. 2017.12.17
    ==============================
    QYT KT-7900D QUAD Band radio ........................... 796,64 SEK
    QYT KT-8900D DUAL Band radio ........................... 686,25 SEK
    QYT BT-89 Wireless Bluetooth Microphone ................ 327,64 SEK
    BAOJIE BJ-218 DUAL Band radio .......................... 583,17 SEK
    2x Diamond SGM507 144/430MHz Antenna ................... 198,44 SEK
