Beskrivning av DIY
Noice-Box / Audio-Jammer
Skydd mot avlyssning av smartphones

INDEX
  • Inledning
  • Senast uppdaterat
  • Användning
  • Beskrivning
  • Budget / Transport
  • Referenser / Länkar m.m.
  • 'Disclaimer'















  • Inledning
    Bygger ihop en 'Audio jammer' (Brus-Generator) som ska användas i en 'Noice-Box' när man vill förhindra avlyssning eller inspelning med smarta telefoner och läsplattor.

    'Audio-Jammer' generatorn är väldigt enkelt att använda, bara att sätta igång den och lägga in den tillsammans med alla telefoner / läsplattor i säkerhetsväskan, och vips! så har du en 'Noice-Box'.

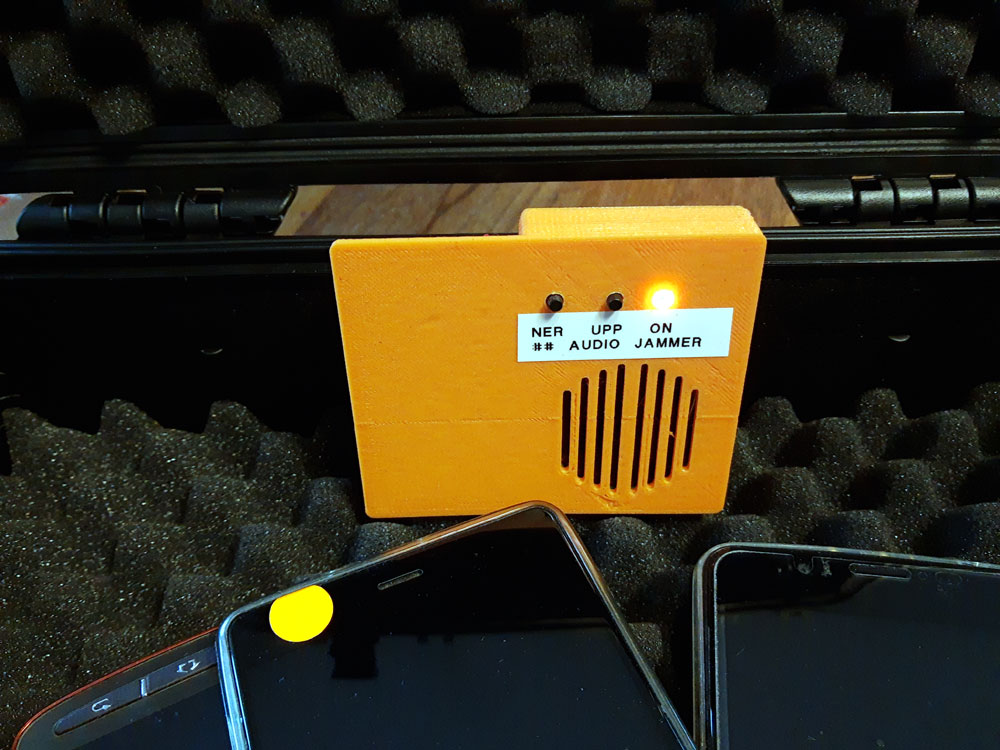

    'Audio-Jammer generator' med säkerhetsväska

    Senast uppdaterat
    2020.03.31 Fick en förfrågning om utrustning för att kunna störa / förhindra inspelning / avlyssning av känsliga samtal. (Frågan kom från kommunens säkerhets-samordnare)

    Resultatet blev en liten brus-generator (Audio-Jammer) enhet som kan användas enskilt, eller som här tillsammans med en säkerhetsväska som en 'Noice-Box'

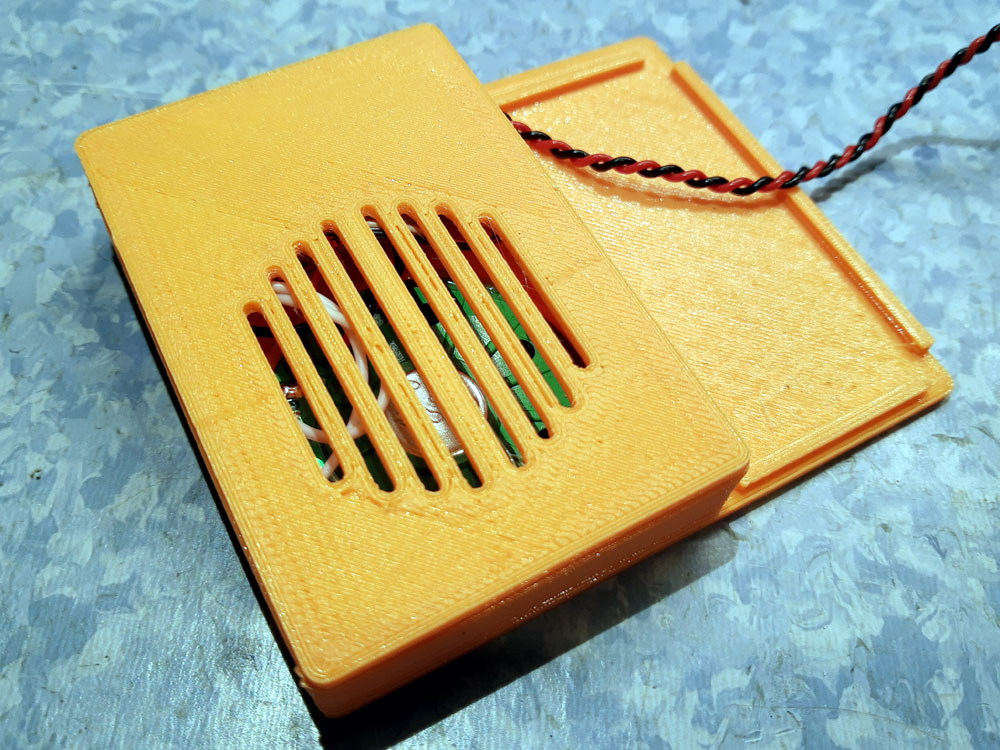

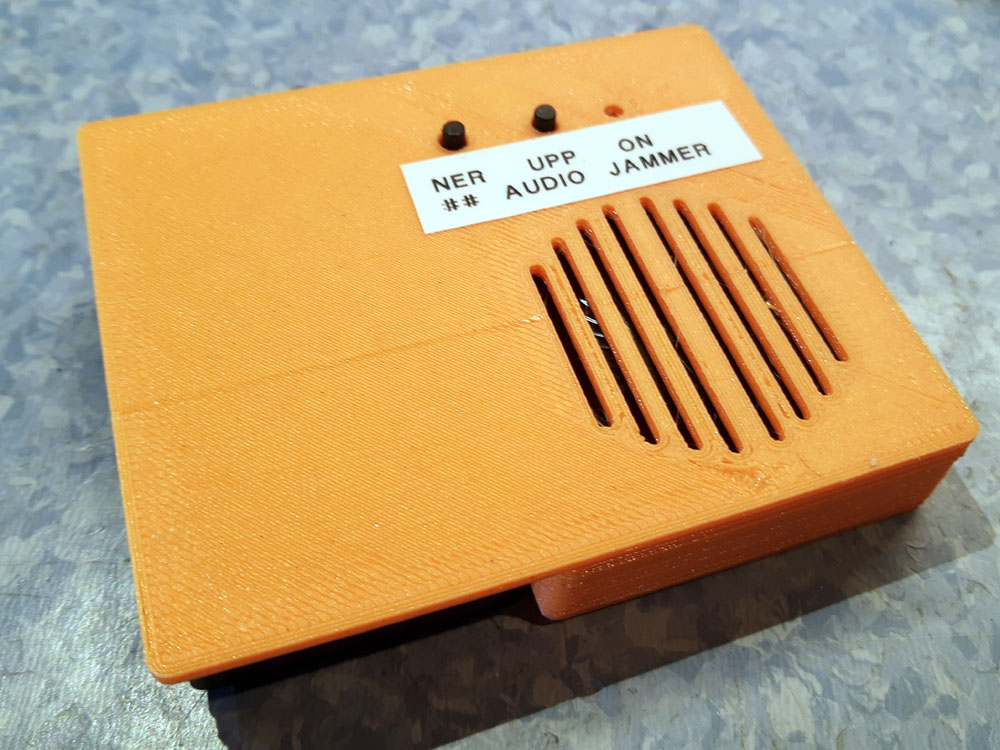

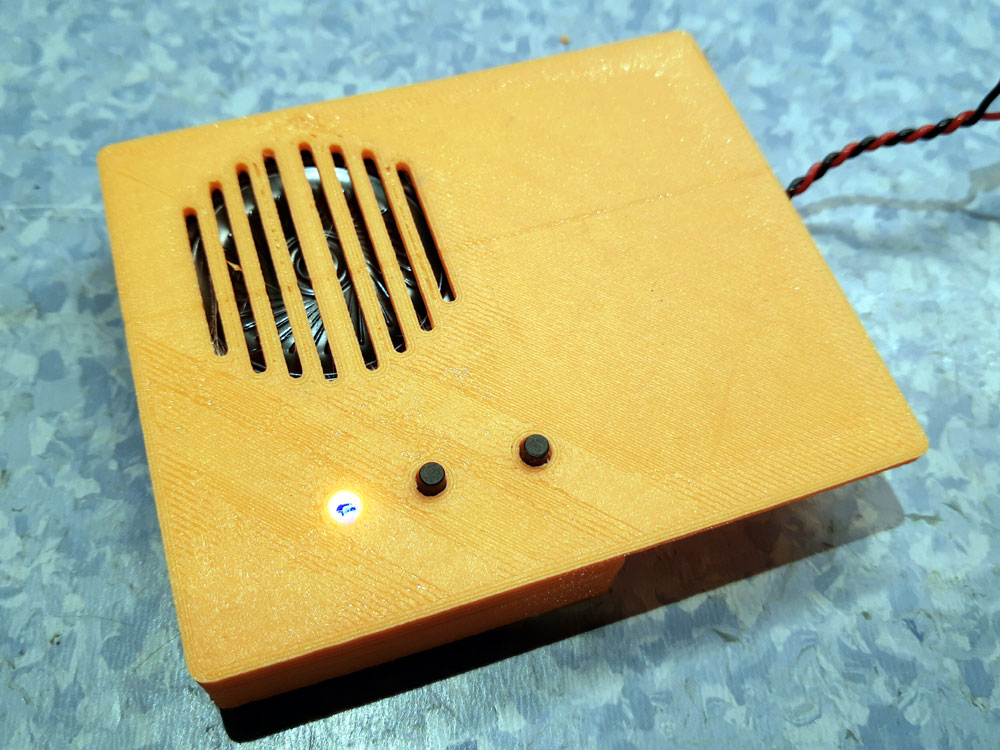

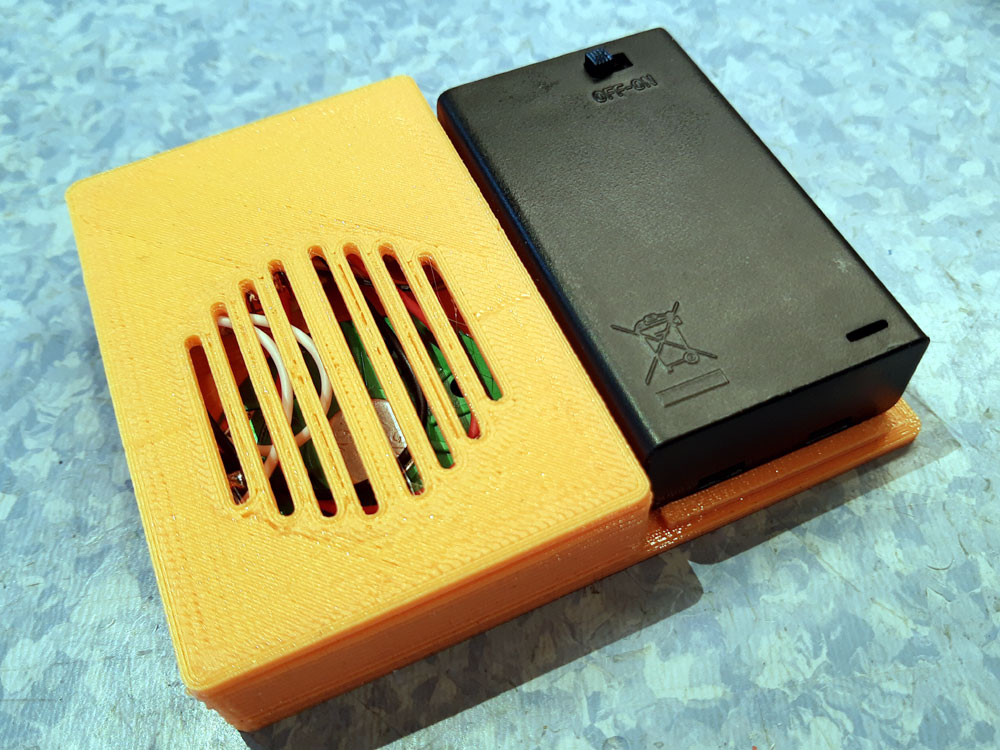

    Färdig 'Audio-Jammer' generator, baksida / framsida

    På ena sidan (Framsidan) sitter en 1,5" högtalare, två tryck-knappar och en 'LED' indikering. På den andra sidan sitter en batteri-hållare med 3st xAAA batterier, på batteri-hållaren fins ON/OFF knappen.

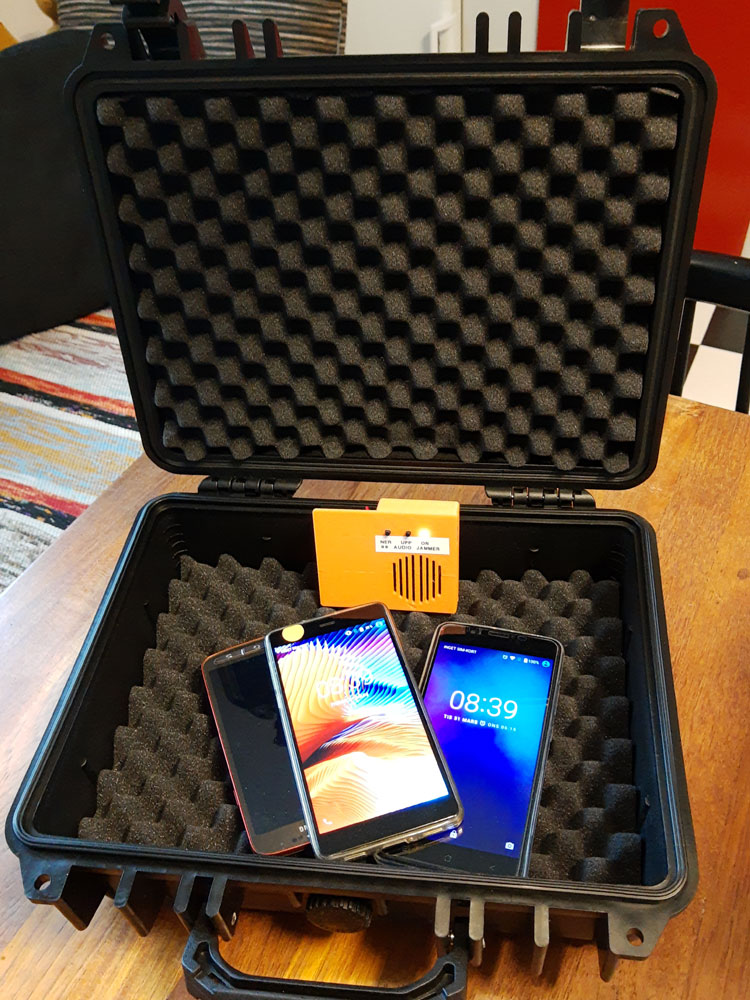

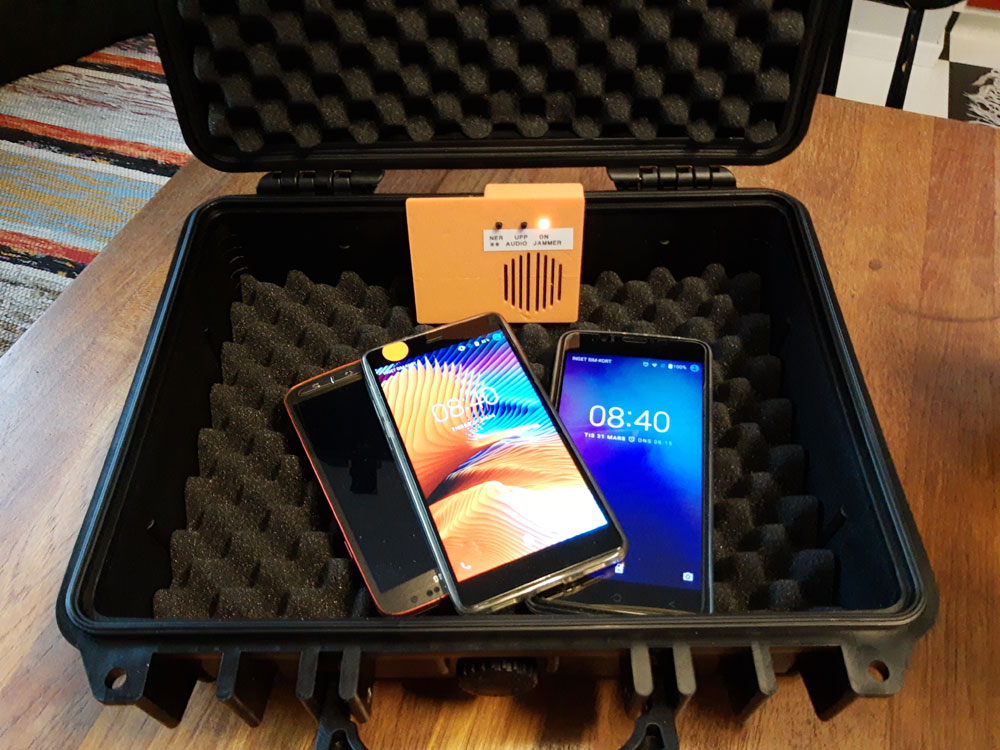

    'Audio-Jammer' generator med säkerhetsväska = 'Noice-Box'

    Användning
    På följande skisser framgår placering av knappar, batterihållare och microSD kort. Användning / Knapparnas funktion beskrivs i texten nedanför.

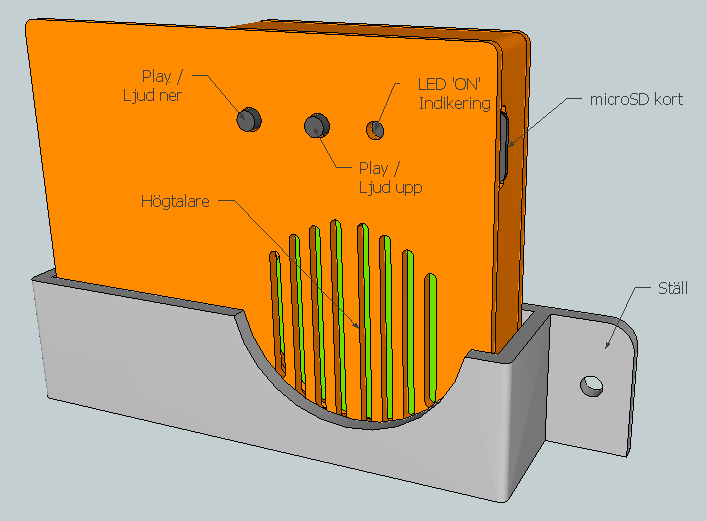

    'Audio-Jammer' generator framsida

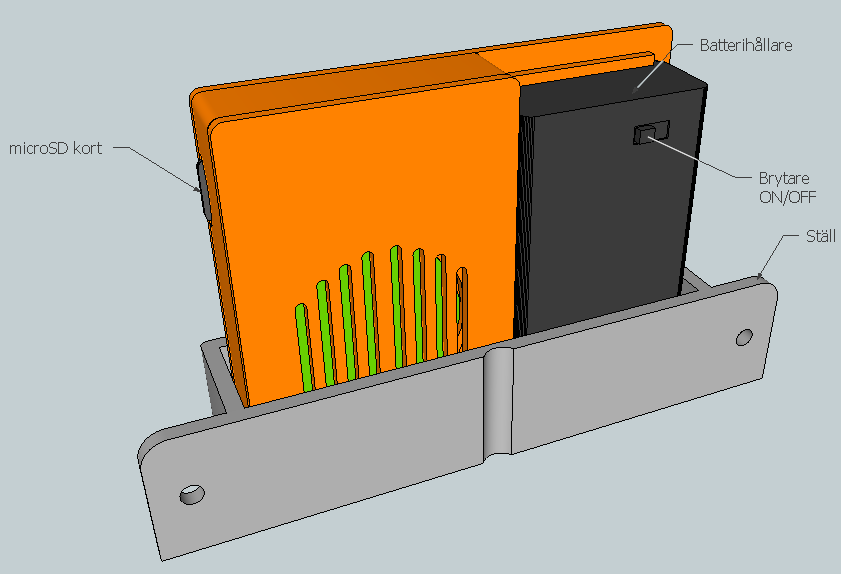

    'Audio-Jammer' generator baksida

    1. STARTA - Ställ batteri-hållarens 'ON/OFF' knapp i läge 'ON'.
    2. Tryck en gång på 'NER' eller 'UPP' knapp - blå 'ON' LED tänds, bruset hörs i högtalaren.

    Minska ljudnivå: Tryck och håll in 'NER' knappen i 2 sekunder**.
    Öka ljudnivå: Tryck och håll in 'UPP' knappen i 2 sekunder**.

    ** I mp3 modulens beskrivning heter detta 'Longpress' - Ljudnivån är 50% varje gång 'Audio-Jammer' generatorn startar, för att sänka ljudnivå, håll in knapp 'NER' i mer än två sekunder, för att höjaljud nivå, håll in knapp 'UPP' i mer än två sekunder.

    3. STOPPA - Ställ batteri-hållarens 'ON/OFF' knapp i läge 'OFF'.

    Här ligger en beskrivning / manual för
    Audio-Jammer generatorn i .pdf format

    Beskrivning
    2020.03.31 Sätter ihop en 'Audio-Jammer' generator av en färdig mp3 spelar-modul, en batterihållare, en liten högtalare och två tryck-knappar (Se material-lista nedan) Kretsen är väldigt enkel, kör mp3 modulen i 'I/O-Läge' - Länk till tillverkaren / manualer ligger under
    Referenser / Länkar m.m.

    mp3 spelar-modulen har hållare för ett microSD kort, modulen är inhandlad från Electrokit.se[L1]

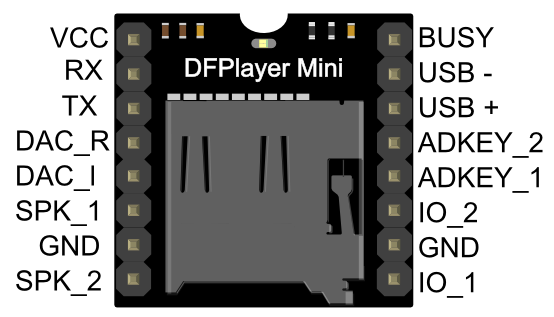

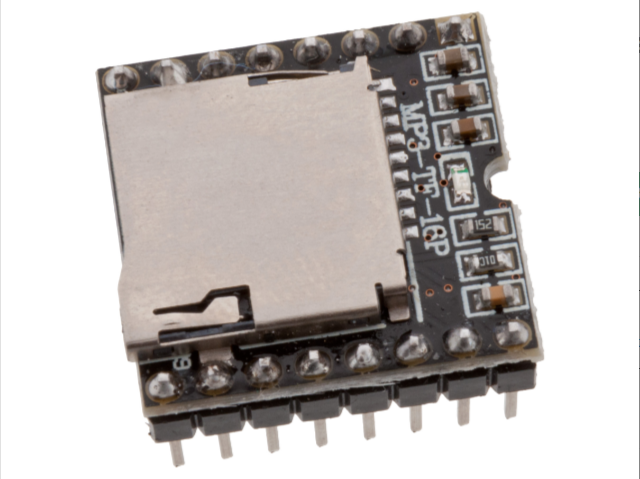

    mp3 spelar-modul / pinout (Bilder lånade från tillverkarens dokumentation)

    Inkoppling av knappar, högtalare och batteri framgår av krets-schemat nedan.

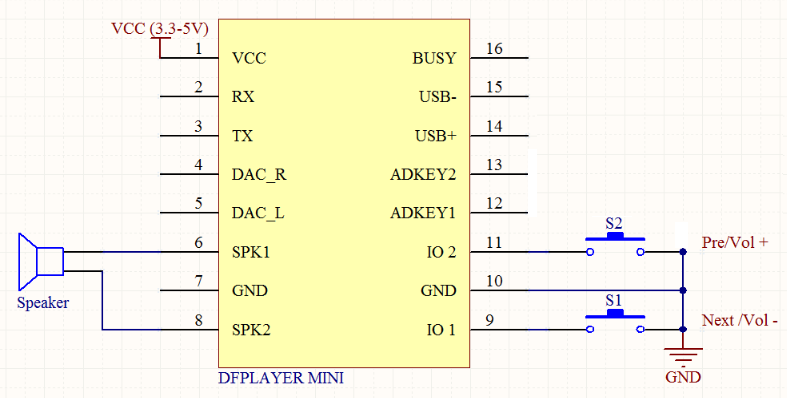

    Krets-schema

    På microSD kortet lägger jag en mp3-fil med 'önskat' brus - Jag använder 'Fasbrus' (Brus som skiftar i fas), ovanpå det har jag lagt: Ett trumsolo, bröderna Lindqvist och lunch-ekot från Sveriges Radio P1. Använder 'Audacity'[R2] för att mixa ihop ljudfilen. (Man behöver även 'lame' pluggin till Audacity för att kunna exportera i .mp3 format)

    Här ligger en av mina brus filer --> Brus_fil5.mp3 - Klicka på den så kan du höra hur den låter.

    Den färdiga 'Audio-Jammer' generatorn är tänkt att användas i en väska, jag använder en 'Flyht Pro WP Safe Box 3 IP65' säkerhetsväska från Thomann.de[L2]

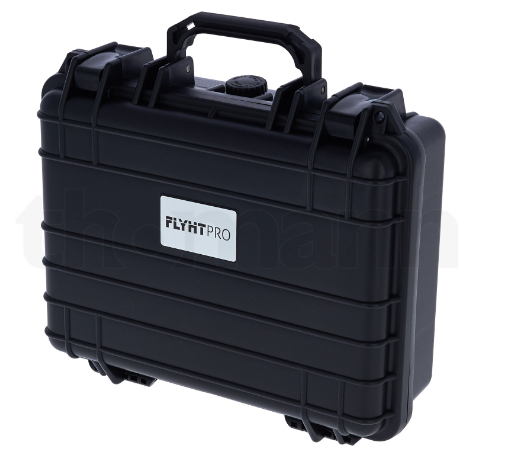

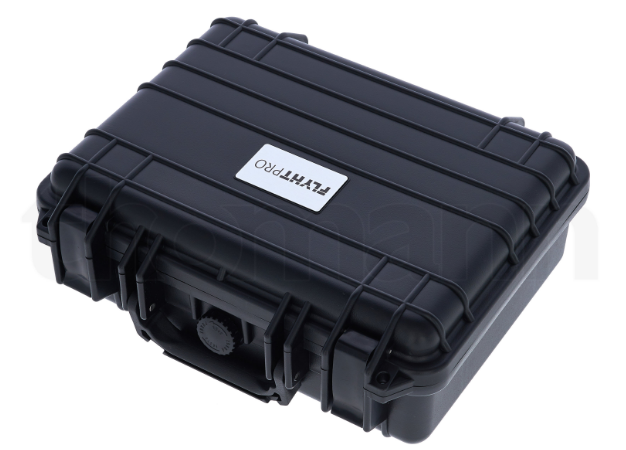

    Säkerhetsväska IP65 (Bilder lånade från Thomann.de)

    Ritar och skriver ut en special anpassad kapsling till min 'Audio-Jammer' generator. Kapslingen behöver fortfarande lite revidering, bl.a. måste man kunna lossa batterihållaren´enkelt vid batteribyte.

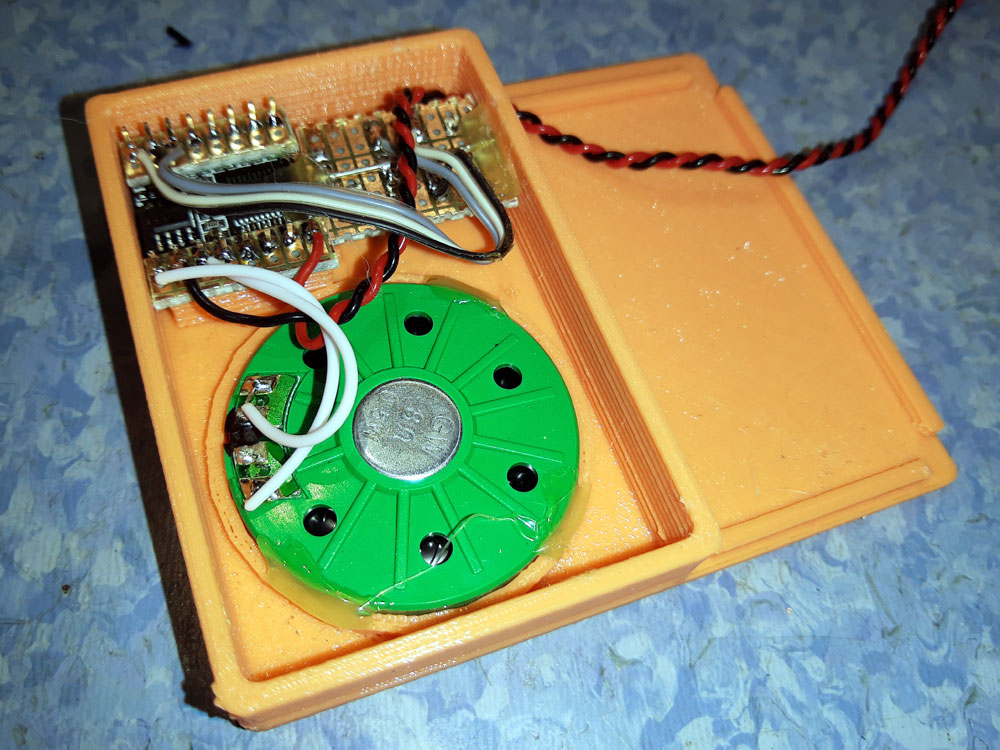

    Brus-generator insida / baksida

    Ritar mina 3D-Modeller med Google SketchUp v.8.0.4011, en 'lagom' gammal version från 2010 som jag tycker har 'nog' med finesser.

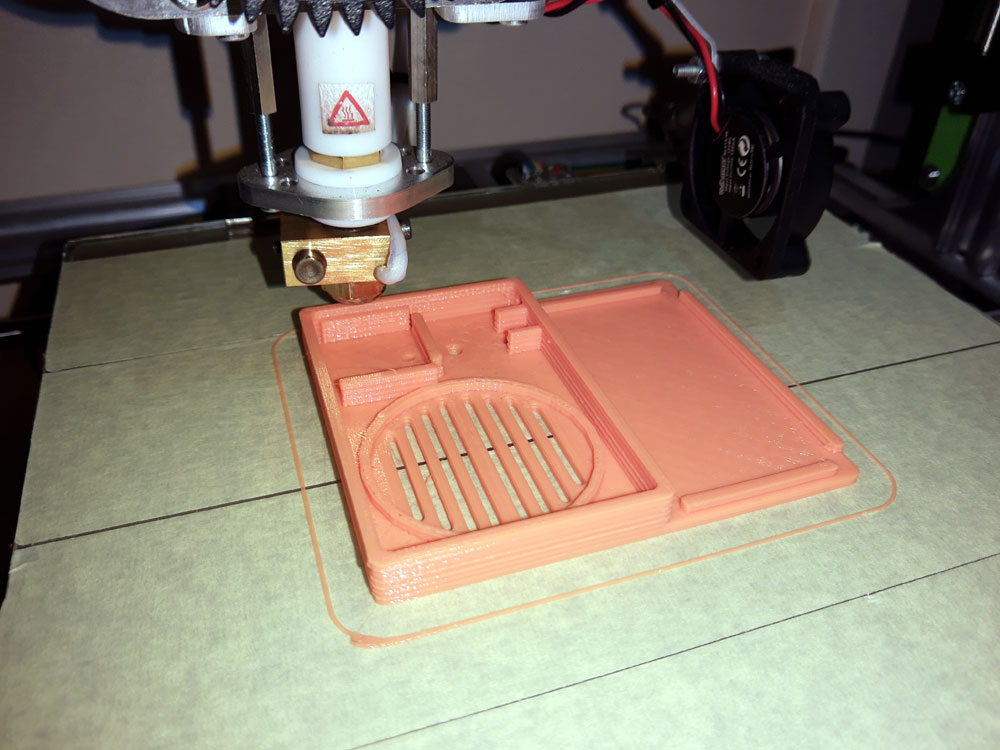

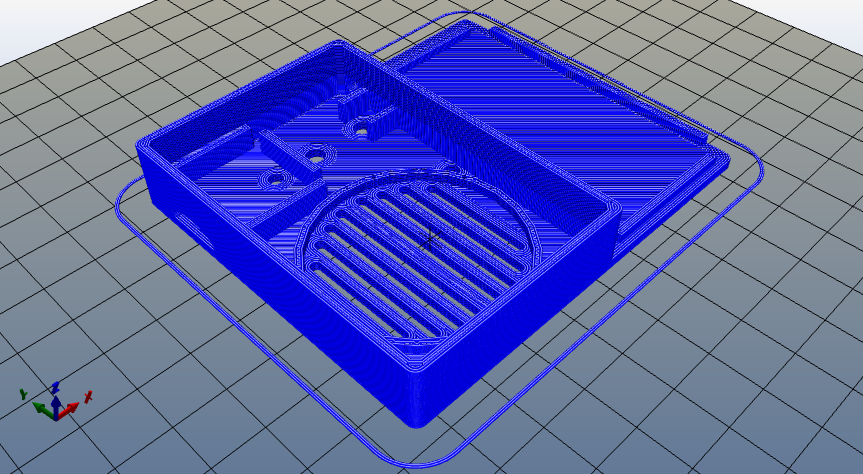

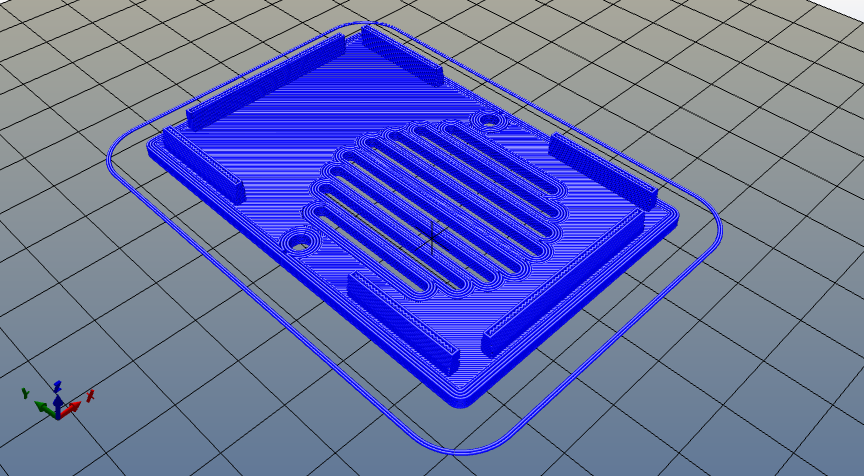

    Brus-generator framsida / 3D-Utskrift

    Exporterar i .STL format och Kör sedan Slic3r i 'K8200 Repetier-Host' programvaran för att generera .gcode till min VELLEMAN K8200 3D-Skrivare.

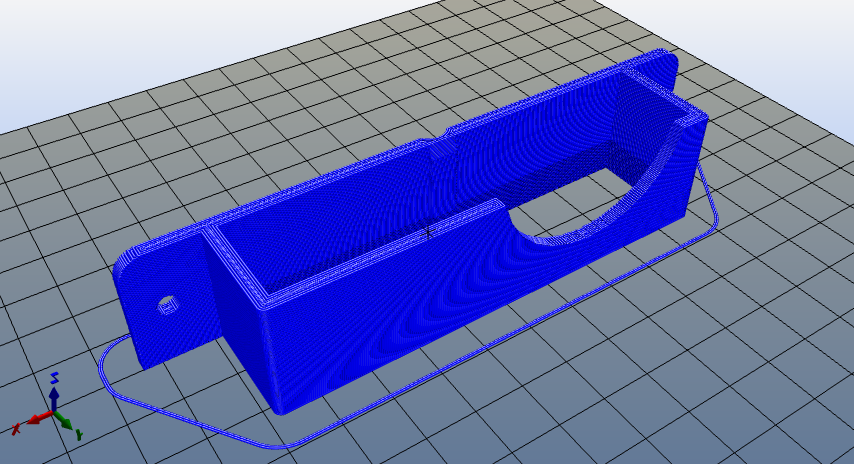

    Box / Lock / Hållare

    Här ligger mina .STL filer, bara att ladda ner och generera maskin-kod som passar till skrivaren.

    A. Framsida / Låda jammer_box3.stl (104Kb stor .stl fil)
    B. Baksida / Lock jammer_lid3.stl (57Kb stor .stl fil)
    C. Ställ / Hållare jammer_holder4.stl (28Kb stor .stl fil)


    Några noteringar Plus :-)
  • Väldigt lärorikt & Roligt!
  • Kostnadseffektivt

    Några noteringar Minus :-(


  • Budget / Transport
    Kostnader t.o.m. 2020.03.31
    =====================================================================
    1st mp3 modul   Art.nr: 41016461 [L1] ..................... 45,00 sek
    2st Tryck-knapp Art.nr: 41011660 [L1] ..................... 11,80 sek
    1st Batterihållare 3xAAA Art.nr: 41012683 [L1] ............ 29,00 sek
    1st Högtalare Art.nr: 41009728 [L1] ....................... 12,00 sek
    1st Väska IP65 Art.nr: 330504 [L2] ....................... 475,00 sek
    Div. frakt ................................................ 80,00 sek
    =====================================================================
    Totalt                                                     652,80 sek


    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1] Elektronik komponenter m.m. @
    Electrokit.se
    [L2] Säkerhetsväska m.m. @ Thomann.de


    Länkar / Referenser:
    [R1] Länk till mp3 modul tillverkaren DF-Robot
    [R2] Länk till programvara Audacity för redigering av ljudfiler.


    'Disclaimer'
    The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.

    Notera!
    Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

    Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
