  • Inledning
    Har inhandlat en RepRap[R10] baserad 3D-Skrivare, det är den populära VELLEMAN K8200 byggsatsen.

    Den klarar att skriva ut objekt med storlek upp till 2dm i fyrkant och använder 3mm material i PLA eller ABS plast. 3D Skrivaren ska främst användas för tillverkning av delar till andra små byggprojekt.

    VELLEMAN K8200 är baserad på utvecklingen runt 'REPRAP'[R10] skrivare och programvara med s.k. öppen källkod. Utvecklingen går fort inom området och K8200 är antagligen en aning omodern så jag kommer även att titta på tänkbara uppgraderingar, främst för att kunna öka upplösning och utskrifts kvalite.


    VELLEMAN K8200


    Senast uppdaterat
    2015.06.07 Ritar, renderar och skriver ut fyra små plattor (66x24x8mm), dom ska användas för att montera LED sidomarkering på en
    PILOTE R380 Husbil. Tanken är att plattorna ska dölja jordledning och inskarvning av +12V ledningen.

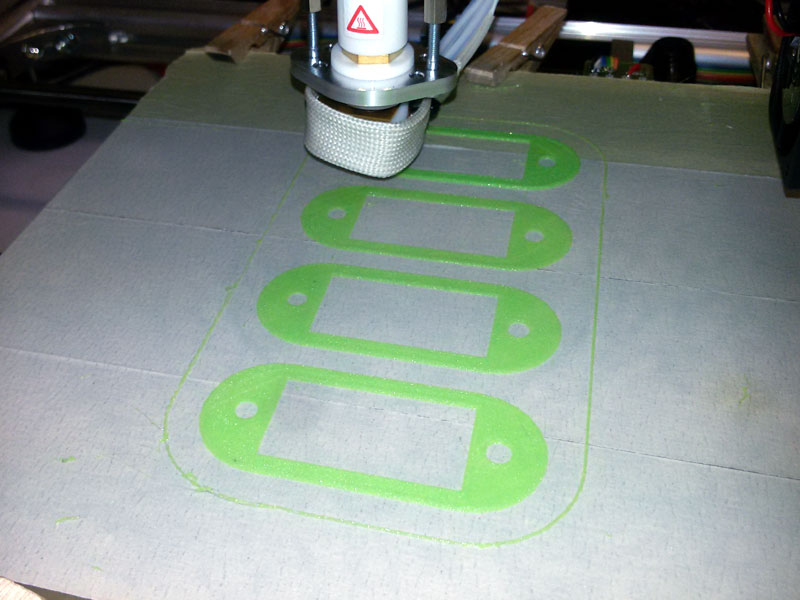

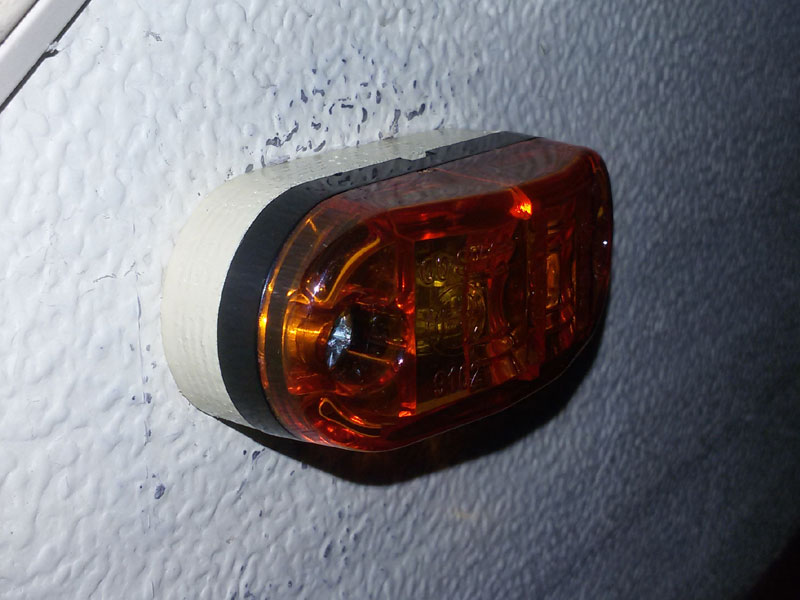

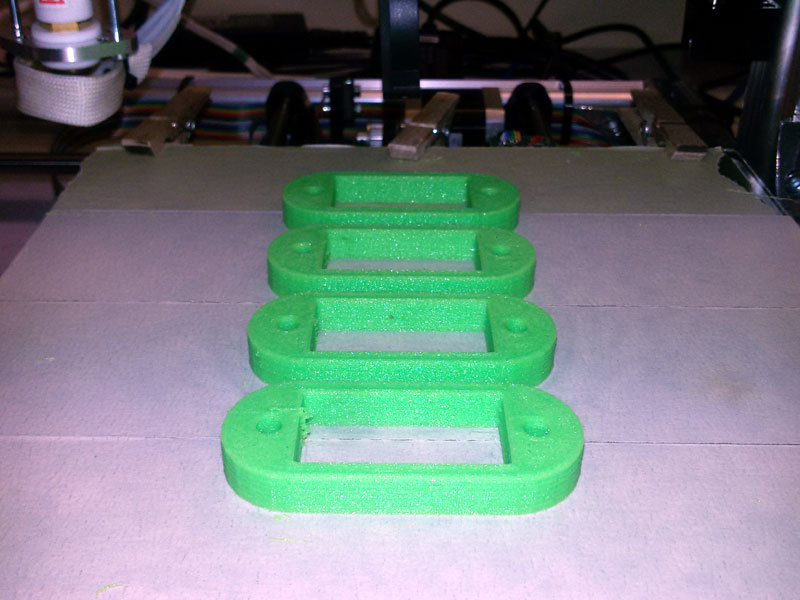

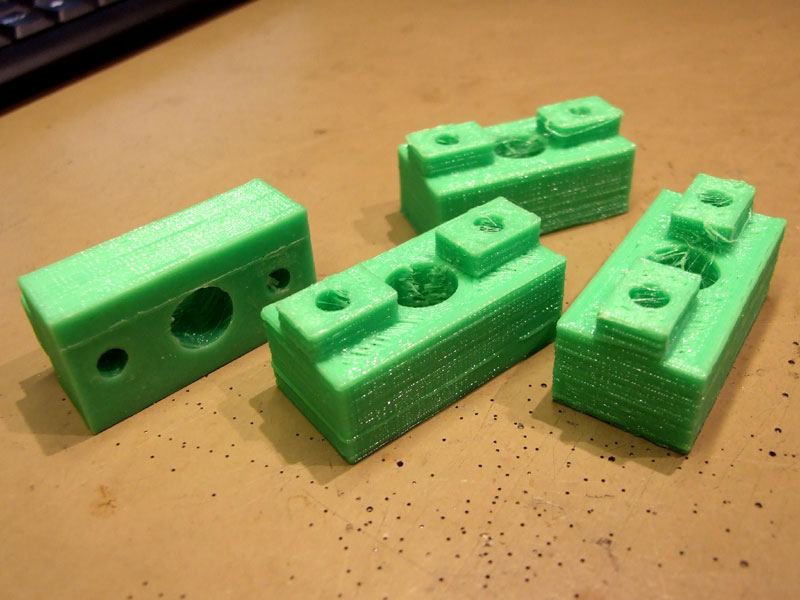

    4x LED monteringsplattor

    Putsar ytorna på dom färdiga plattorna och lackerar dom med rätt kulör, använder högblank HAMMERITE metall lack, färgen verkar att sitta mycket bra och påverkar inte plasten.


    LED + monteringsplatta

    2015.05.10 Printar även ut kapsling till CPU / Stegdrivar modulen, ritade även en botten till 'velleman kapslingen' - Provkör med .gcode filer direkt från SD-kort, mycket smidigt!


    Kapsling till CPU / Skriver ut

    Monterar i spåret på aluminium profilen med 2st M5x15mm skruvar och 2st fyrkant muttrar. Kortet skruvas i botten med 4st M3x20 skruvar + fiberbrickor och M3 muttrat.

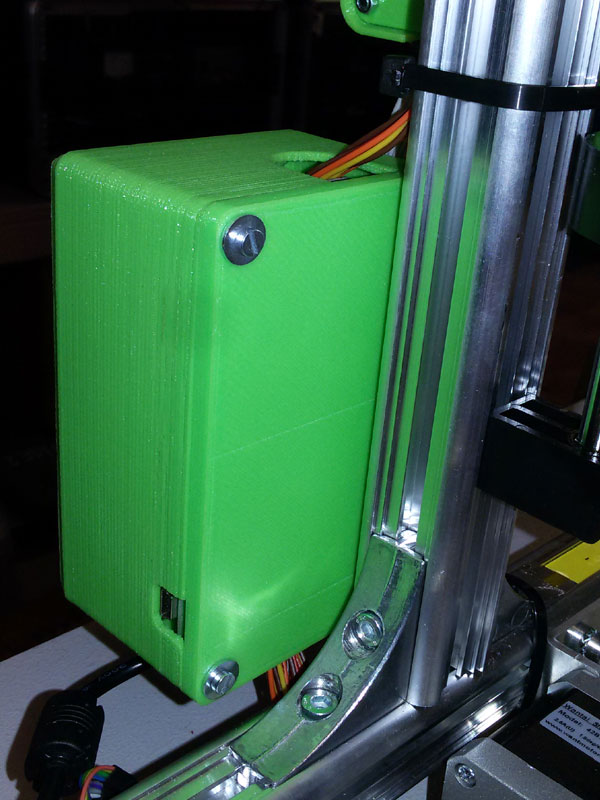

    Kapsling till CPU / stegdrivar modul

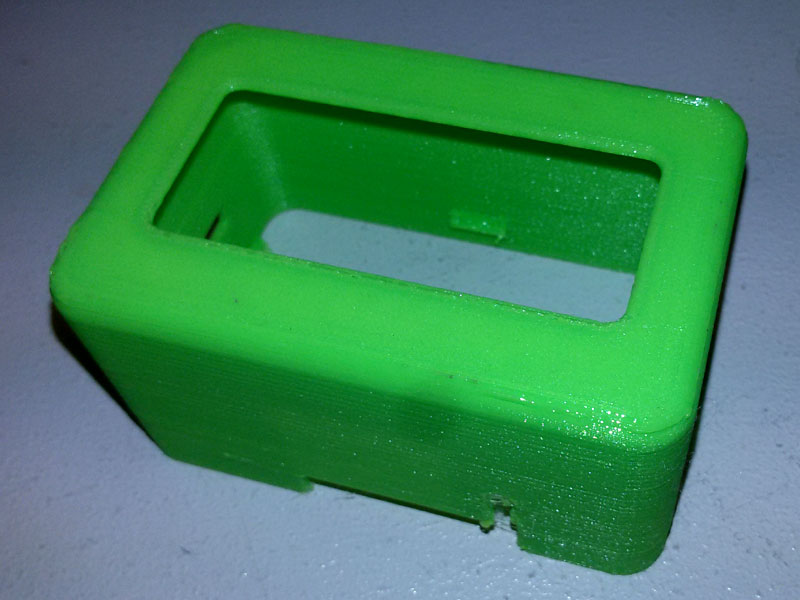

    2015.05.09 Skriver ut en kapsling och monterar LCD Display / Drivmodul VM8201 - 'Modul för helt fristående drift av 3D-skrivare, t.ex. Velleman K8200. Modulen tar över all styrning som normalt hanteras av en dator. Förberedelse av 3D-objekt måste dock fortfarande göras på dator och sparas ner på minneskort.'

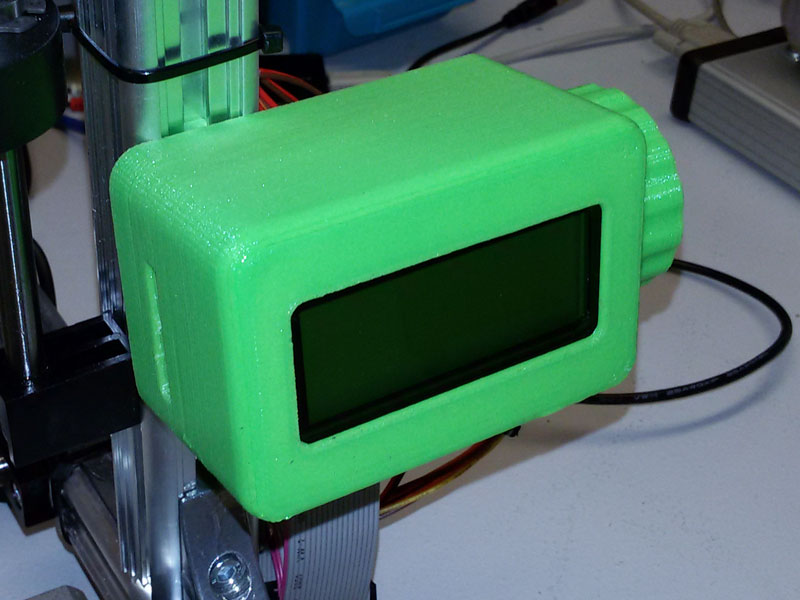

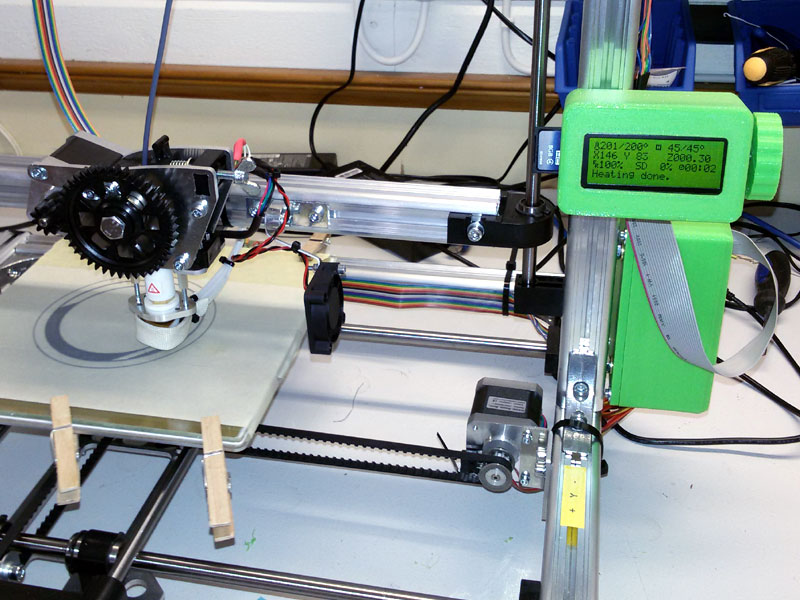

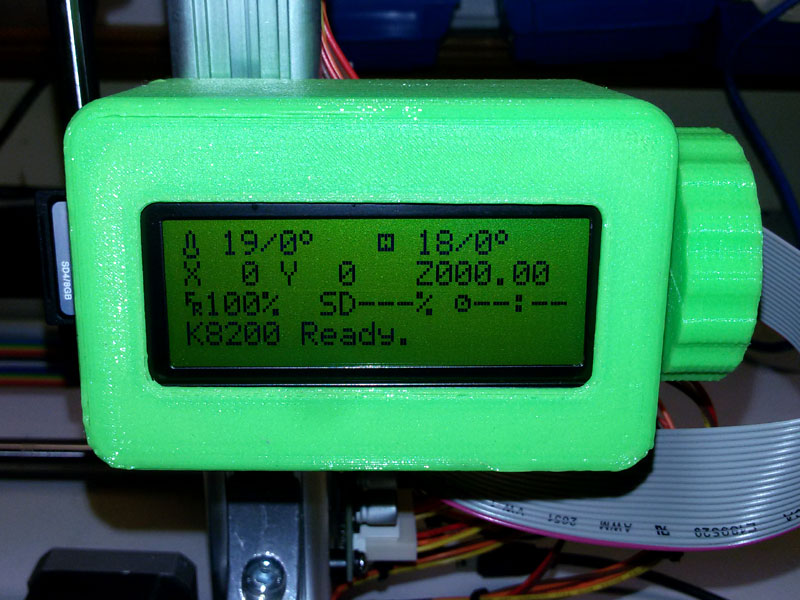

    LCD / Drivmodul monterad och igång

    För att få igång LCD / Drivmodul måste firmware uppgraderas till 'REPRAP Merlin V2' (Merlin V1 saknar stöd) - Följer instruktionerna “UPDATING FIRMWARE” http://www.k8200.eu/manual/printing/?c=007

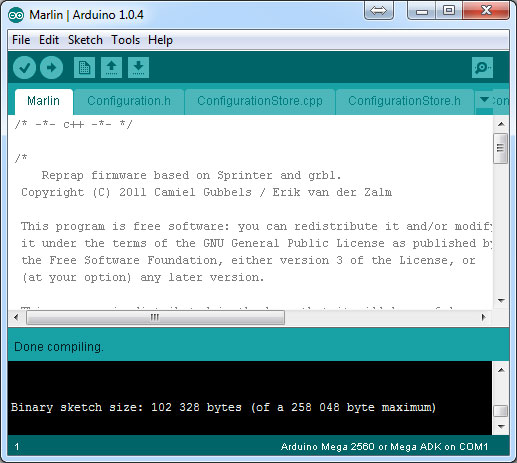

    Arduino 1.0.4 med prov compilerad Merlin V2

    Använder 'Arduino 1.0.4' för att kompilera och läsa in firmware (När jag kompilerar med senare version 1.5.2. får filerna fel storlek, resulterar bl.a. att X-Axeln bara gick åt ett håll)

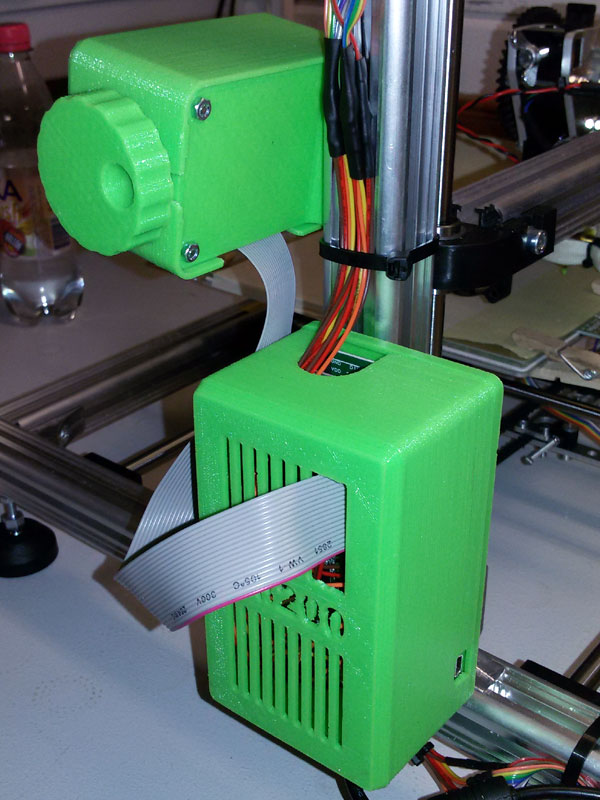

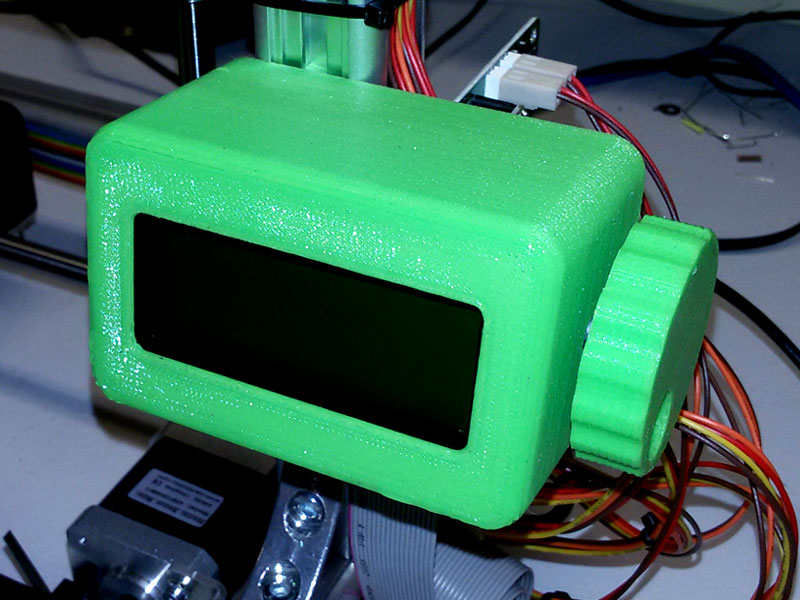

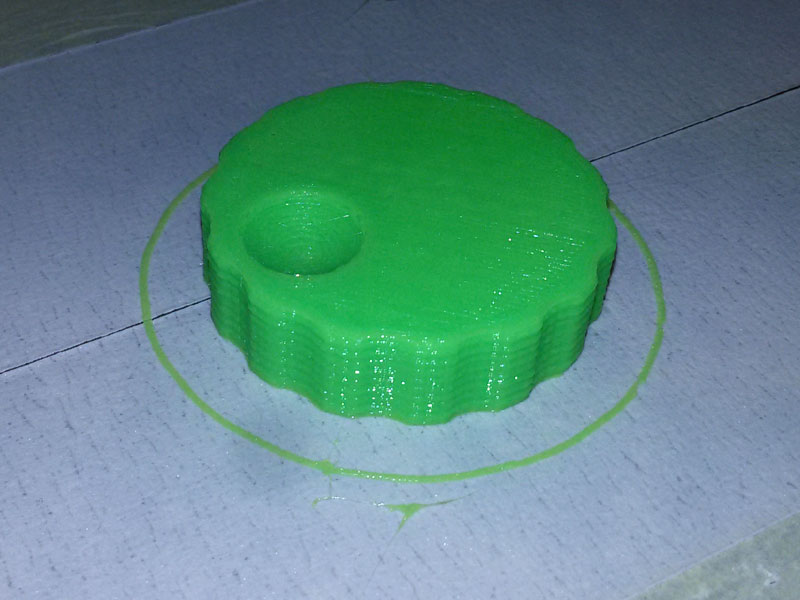

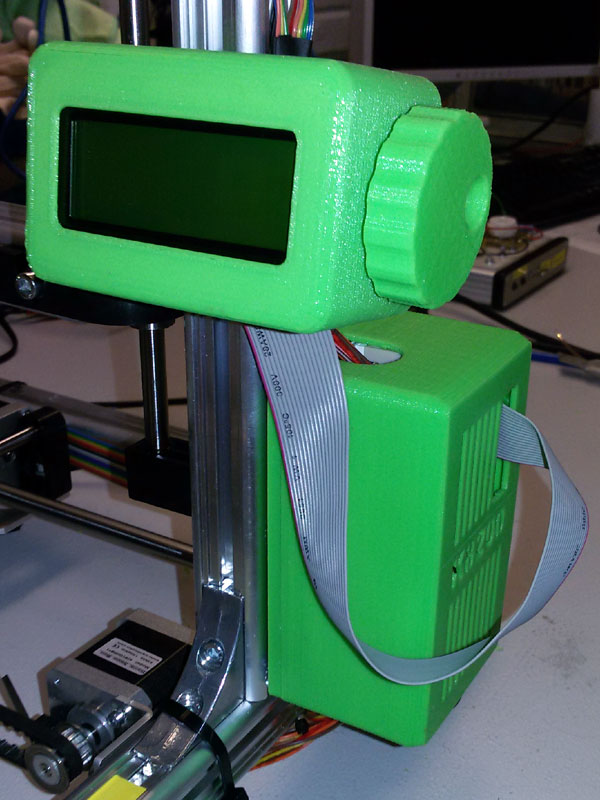

    Skriver ut kapsling för LCD / Drivmodul / Ratt

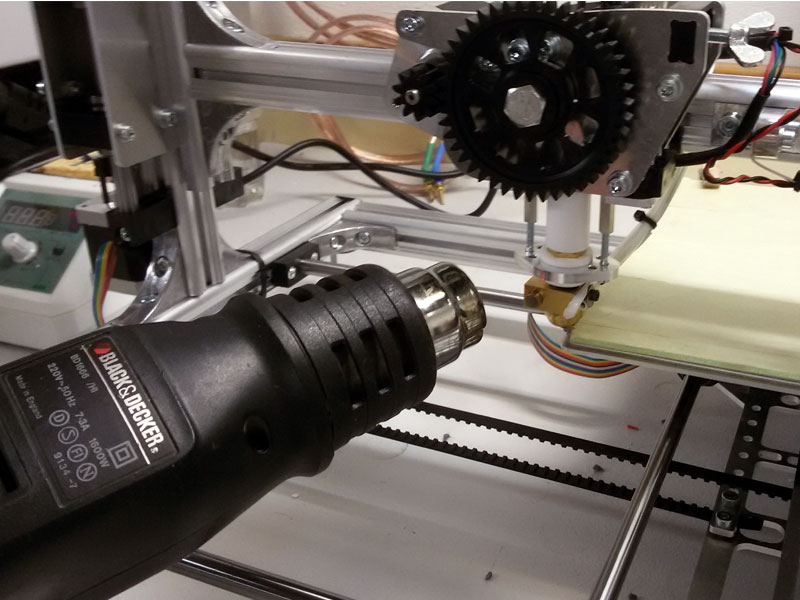

    Att skriva ut går nu på ren 'rutin' - Använder varmluftspistol för att 'snabbvärma' bädd och munstycke, uppstart tar nu mindre än fem minuter.

    Skriver ut kapsling för LCD / Drivmodul / Fästplatta


    Förvärmer extruder och bädd med värmepostol vid uppstart...

    2015.04.11 Använder VELLEMAN K8200 3D-Skrivaren för att tillverka en sockel adapter för att kunna testa QQE06/40 och Gu-29 rör i en AVO VCM Mk4 rörprovare.

    Ritar en hållare för 'SEPTAR' (SK7B-CA) sockeln i Google SketchUp, hållaren sitter på en 8-Pol K8A / OCTAL kontakt som sedan sätts i K8A sockeln på rörprovaren

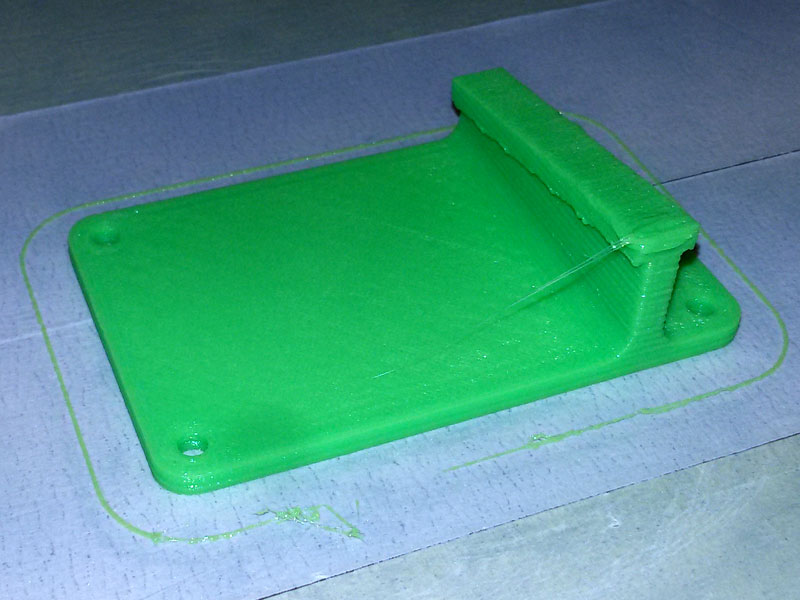

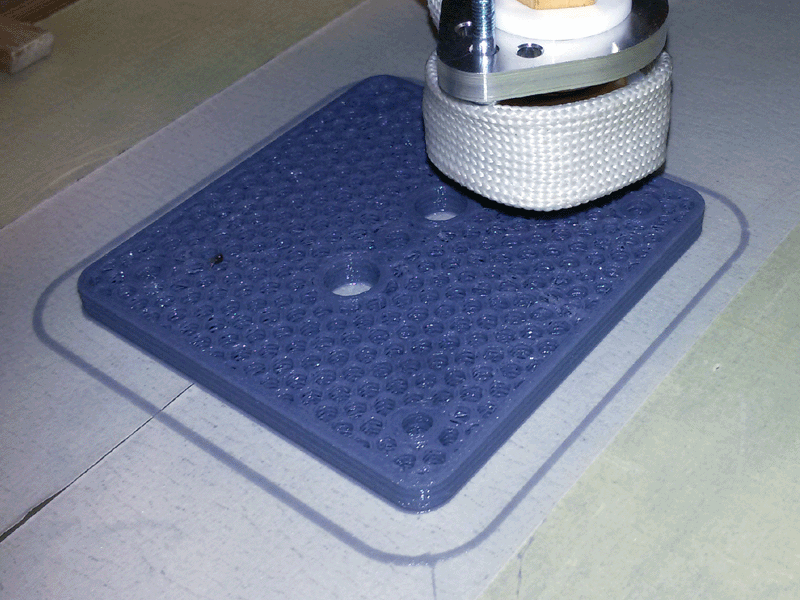

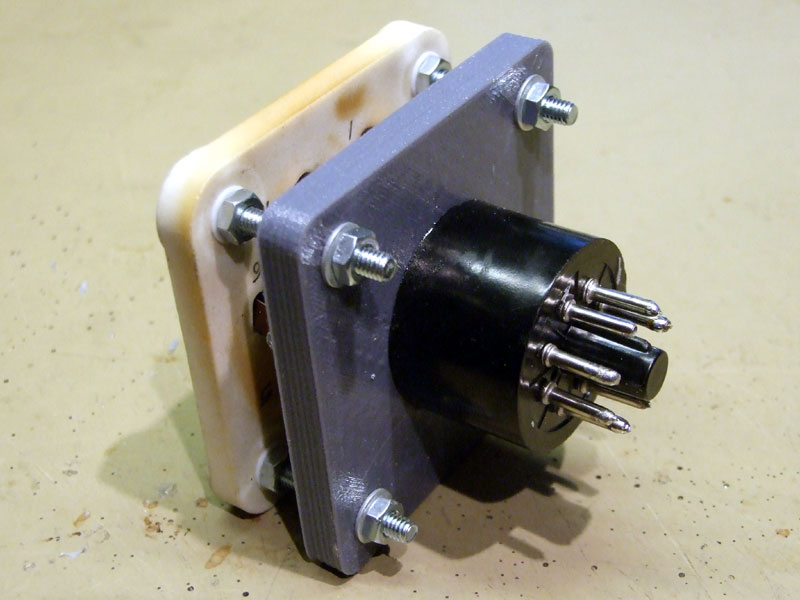

    Skriver ut 'SEPTAR' sockel hållare i 3D / bikake infyllning

    Hela utskriften är 56 lager och tar ca. 1 timme och 20 minuter att skriva ut. Resultatet blir klart godkänt.

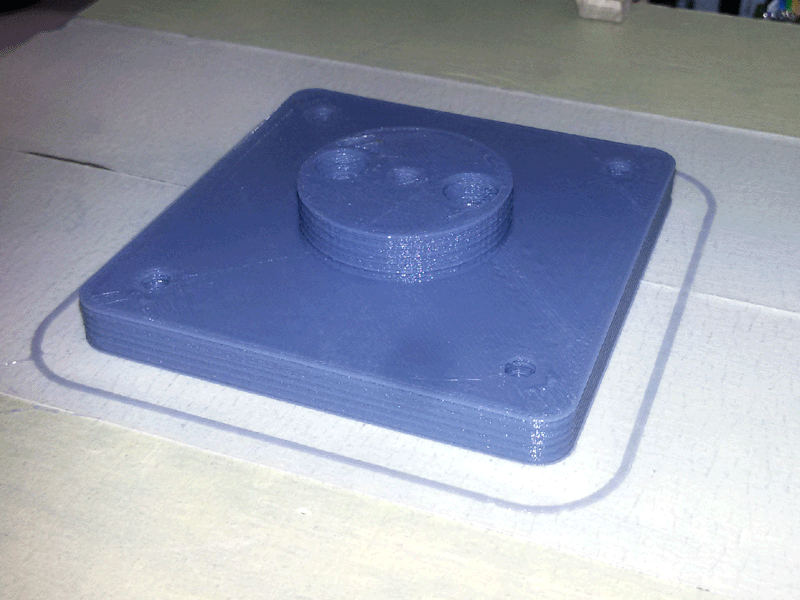

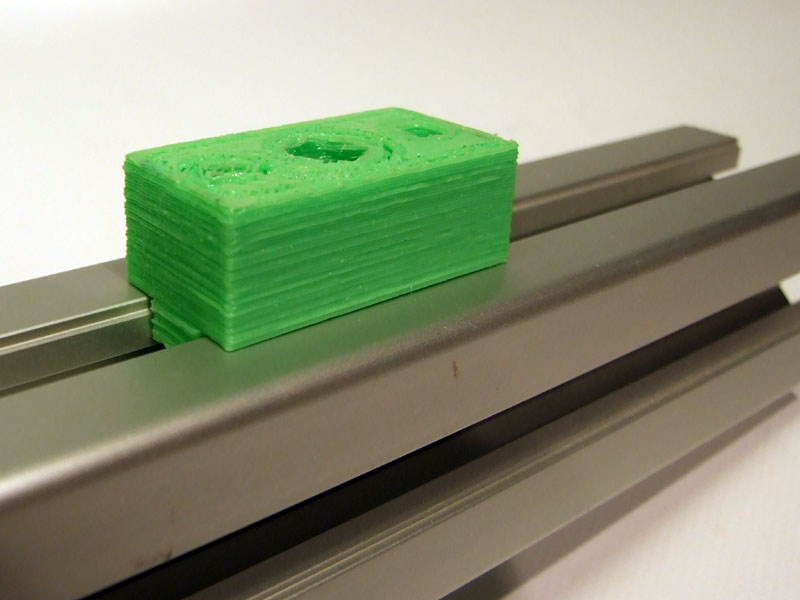

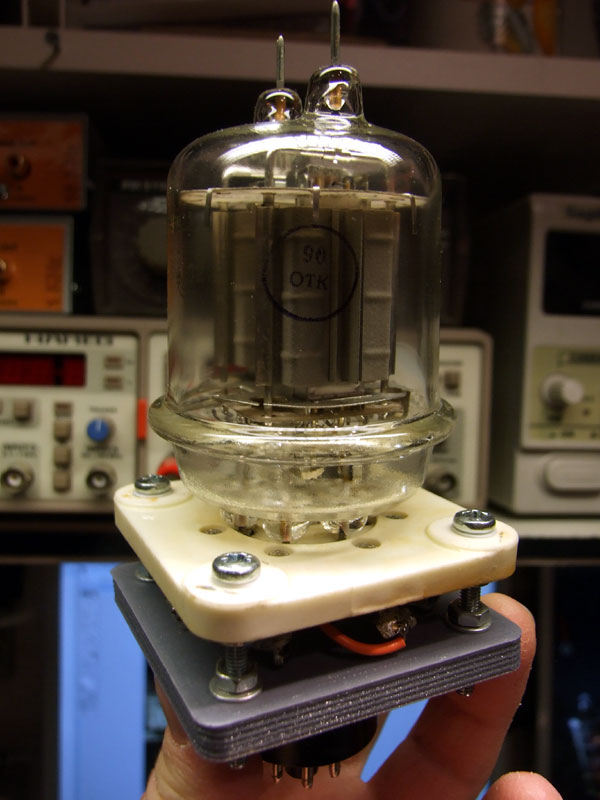

    'SEPTAR' sockel hållare färdig!

    2014.12.28 Skissar upp två nya 'trattar' för basreflex port. Nu endast inner och ytterdel, är tänkta att användas med std. VVS rör (Avlopp) med ytterdiameter 75mm / innerdiameter 68mm

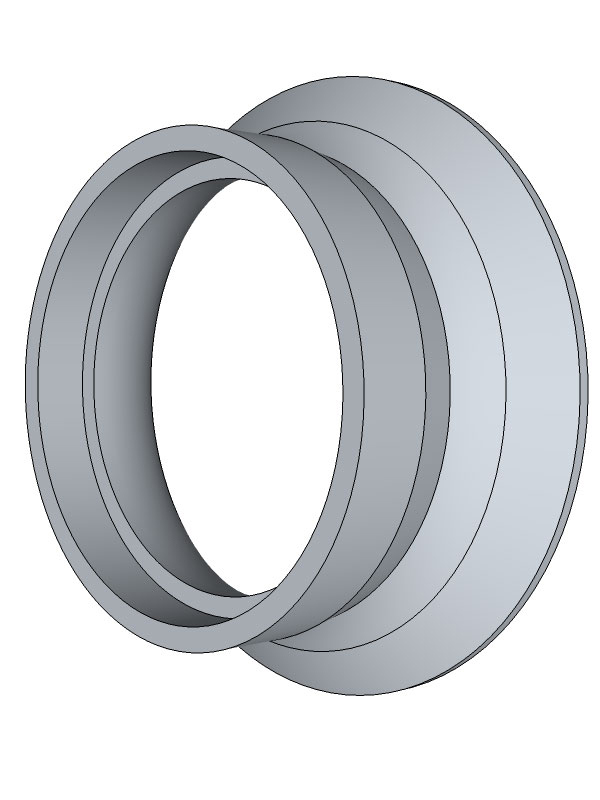

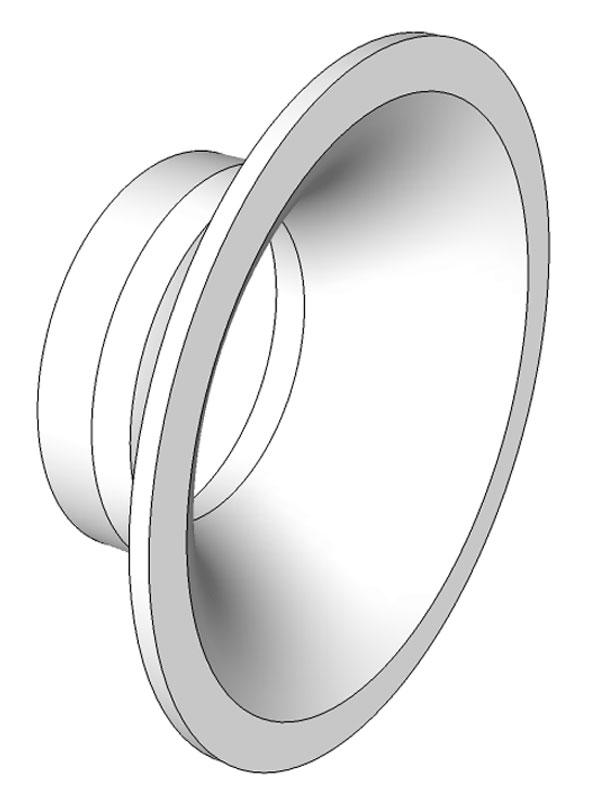

    Trattar för basreflex öppning, yttre / inre tratt

    2014.12.28 Har provat att skriva ut en basport enl. nedan - Inledningsvis gick det riktigt bra, men fysikens lagar och begränsningar i min tankeverksamhet ställde till det mot slutet. Att skriva ut i 'tomma intet' är ingen bra ide visar det sig...

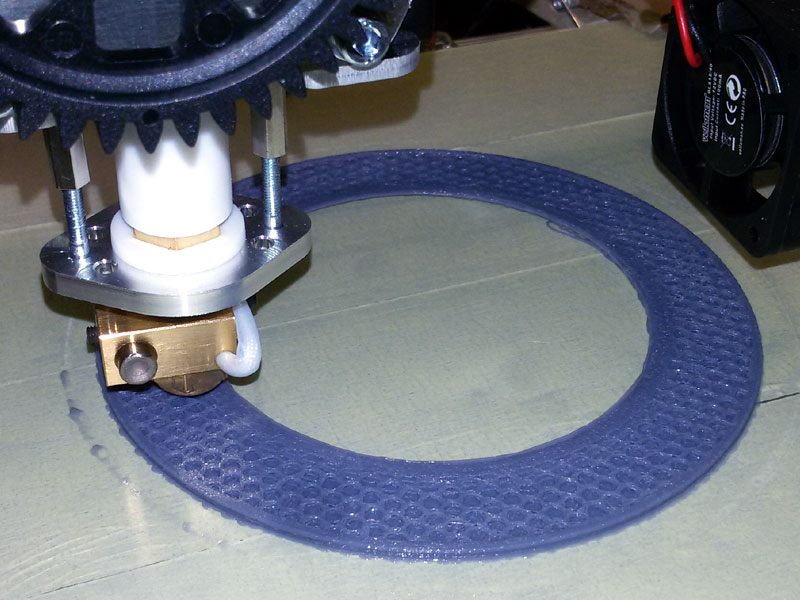

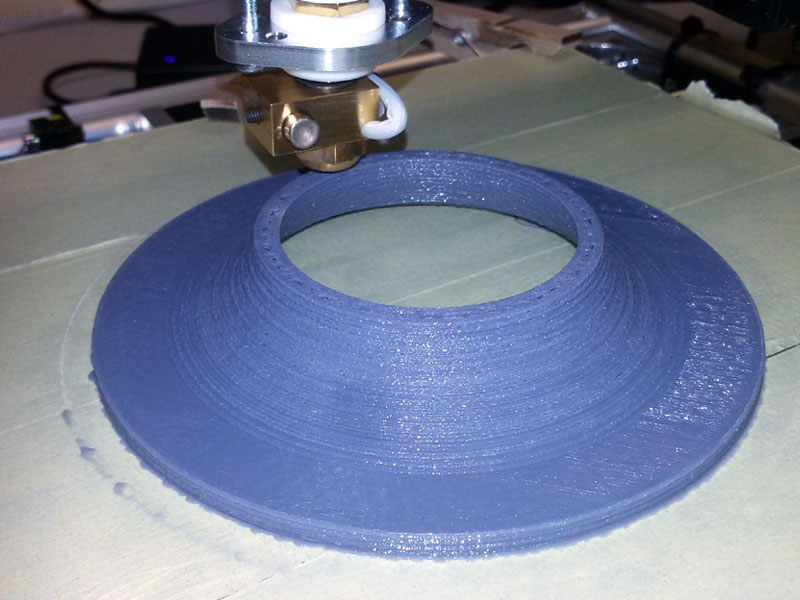

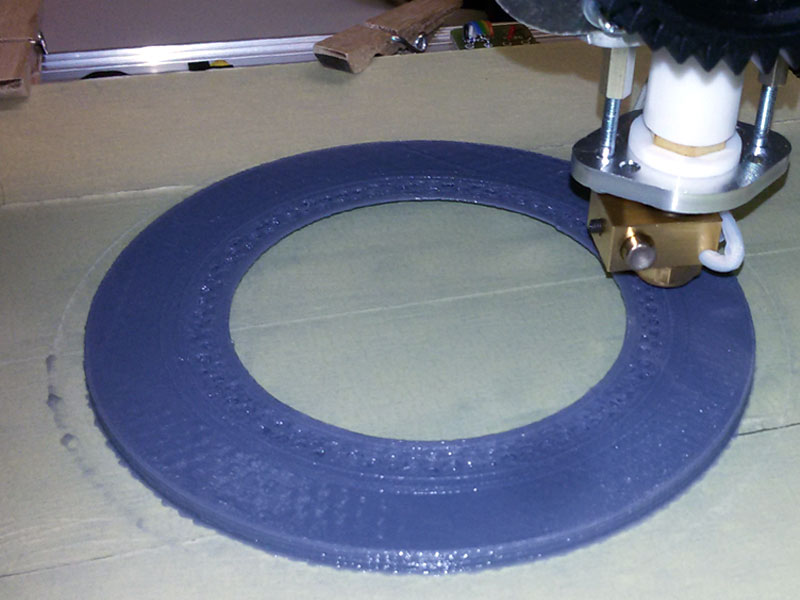

    Utskrift av basport, yttre ring för infästningen mot högtalar baffel

    Nåja, skam den som ger sig, ändrar lite i ursprungsplanen, bl.a. är det ganska onödigt att skriva ut själva röret, 70mm pvc rör kostar 59,90kr/metern på Biltema.se [art.nr. 87254] - Ritar två nya svängda delar i respektive rör öppning, låter radien 'falla undan' lite tvärare för att lämna stöd åt nästkommande varv (Se skiss ovan)

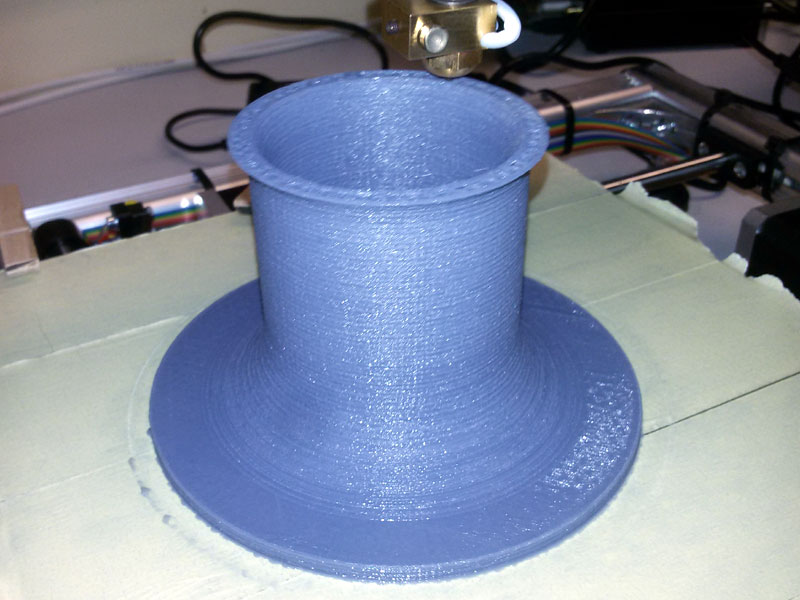

    Yttre 'tratt' klar / inre 'tratt' påbörjad

    Basreflex portarna är en utveckling av tidigare genomfört högtalar projekt

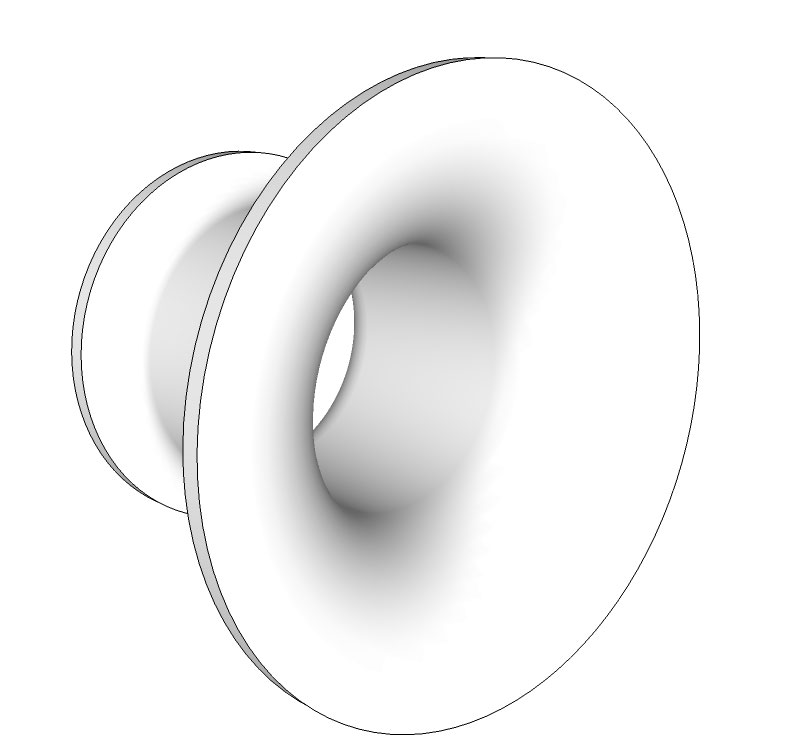

    2014.12.26 Ritar en basport med SketchUp, porten är avsedd för en basreflexlåda motsvarande OA5 (41,5L) - Röret har diameter 60mm invändigt och ca. 100mm beräknad längd.


    Basreflex rör

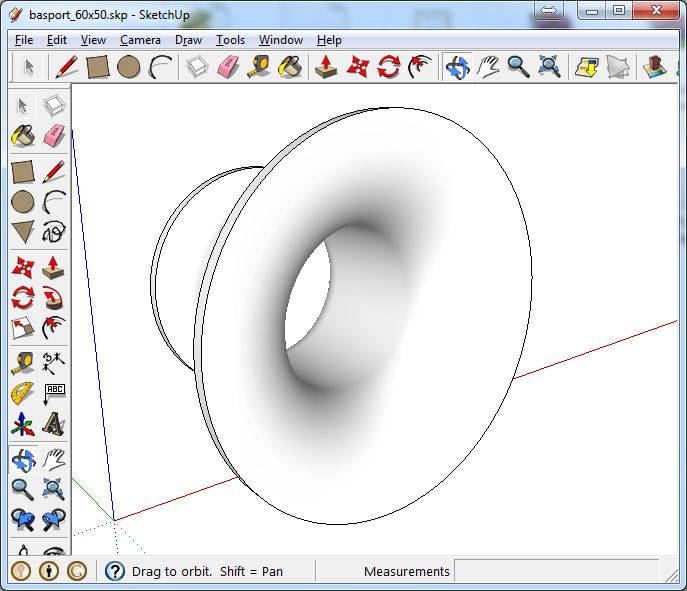

    Ritar i SketchUp, exporterar i .STL format

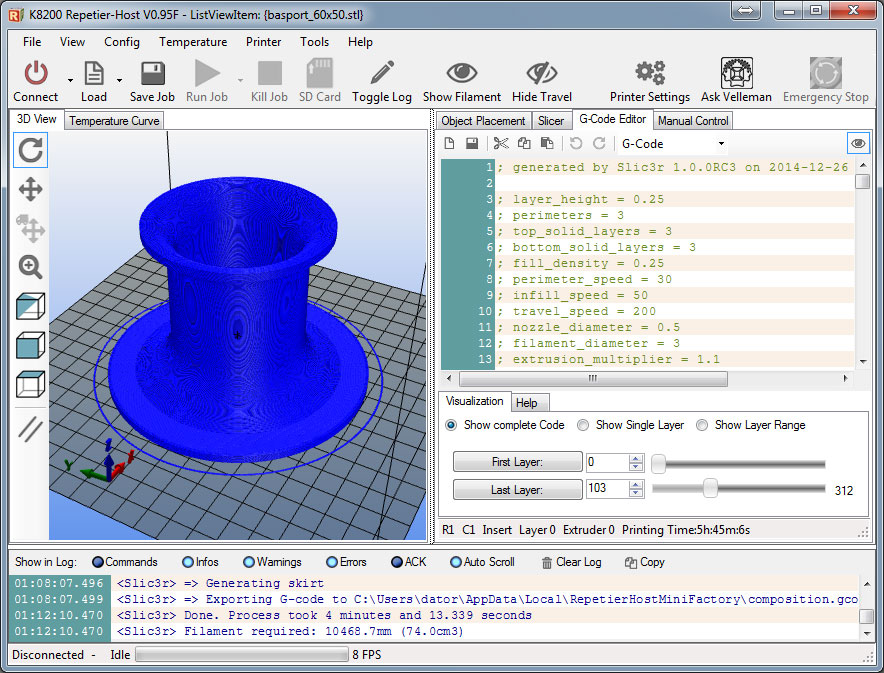

    Tar in i Repetier-Host och genererar G-Kod

    2014.12.25 Skrivaren lever igen, körde lite under e.m. / kväll - Inget plast läckage noterades, skrev ut ytterligare några montage klossar - Resultatet börjar att se rätt bra ut, noterar att plast materialet måste vara ordentligt fram matat i munstycket vid start (Så pass att det hela tiden kommer ut lite material av sig själv) - Temperatur är också avgörande, med drygt 20°C i rummet kör jag just nu med 202°C på extruder och 47°C på bädden. (3mm PLA Plast)

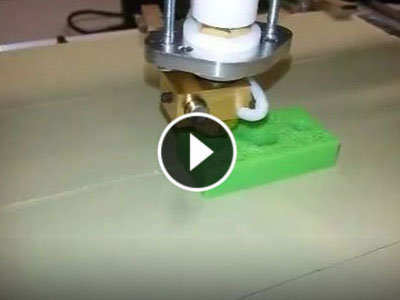

    Montage klossar... / 14 sec film (länk till FaceBook)

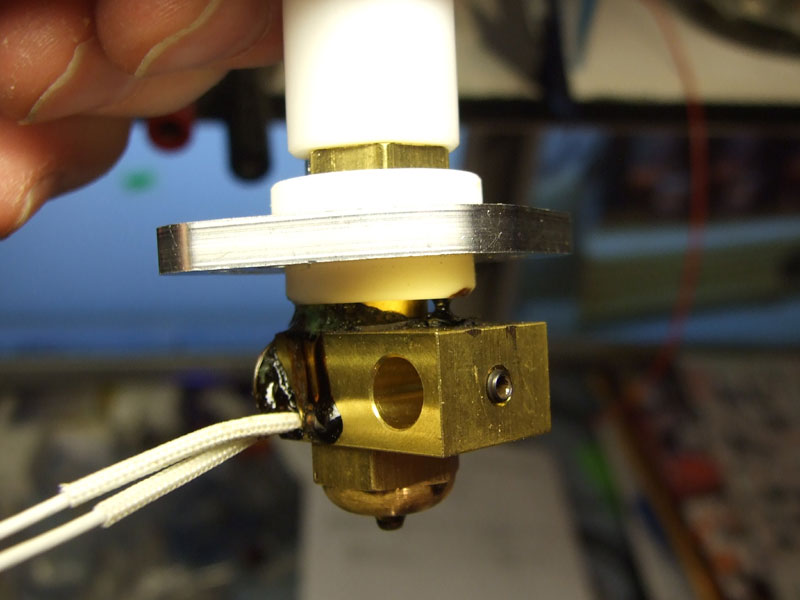

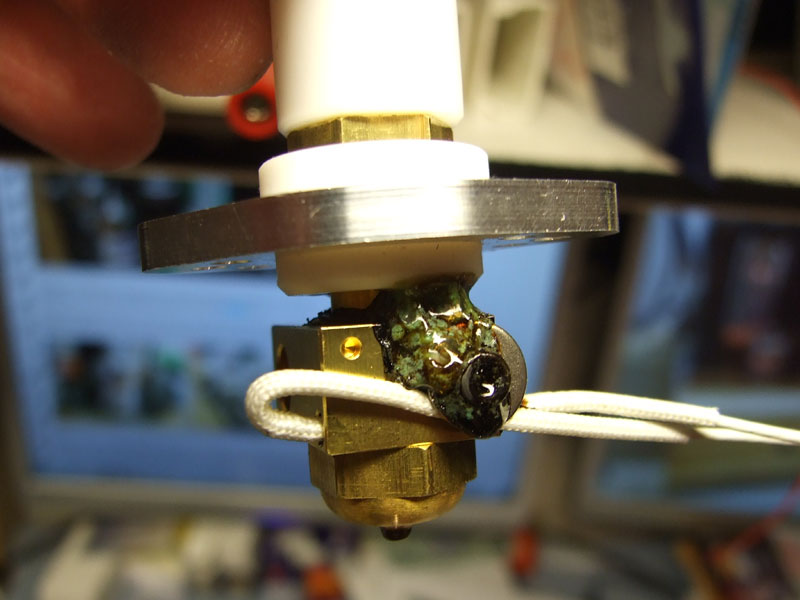

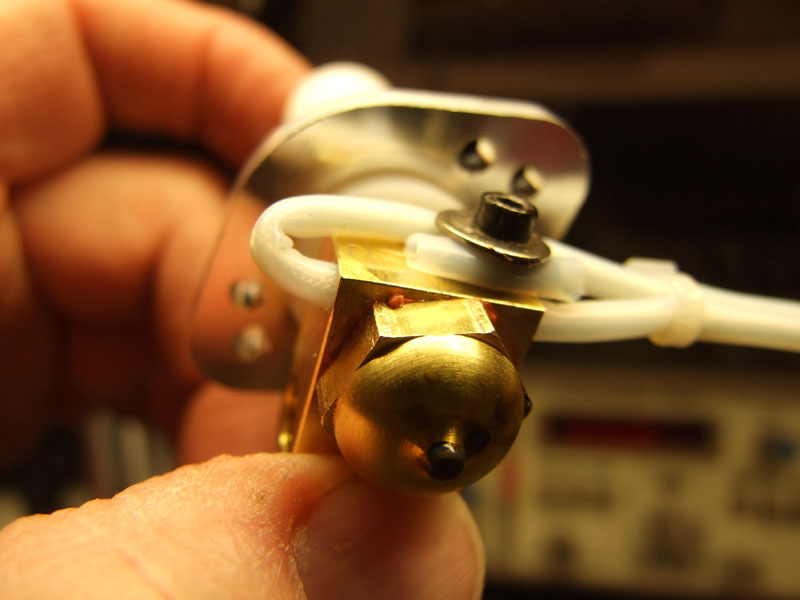

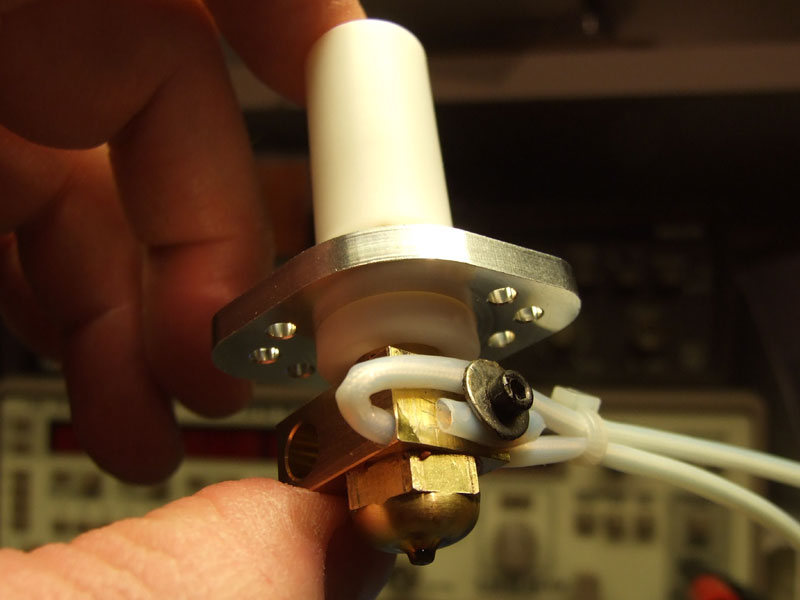

    2014.12.22 Har putsat lite på anslutningarna till NTC motståndet i utskrifts munstycket (HotEnd) - Har bytt till bättre / grövre PTFE (Teflon) slangar och i övrigt städat upp lite smält / bränd plast. Har kollat lite på åtdragnings moment för munstycket, ska vara max 3,5Nm, använder nu även PLASTIC PADDING LiquidGasket som ska klara 250°C


    Ny PTFE isolering

    2014.12.21 Spelade in en 8 minuter lång film under första riktiga utskrifts försöket. Den ligget -->Här! (305Mb .mp4 fil)

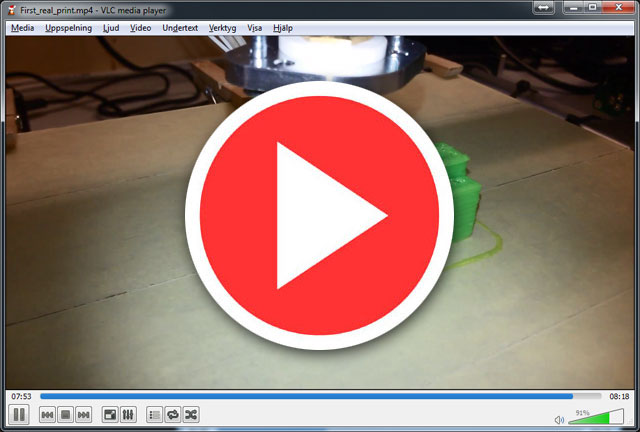

    8 minuter Demo film (305Mb .mp4 fil)

    2014.12.21 Har lite avbrott i produktionen just nu, ingångs säkringen i strömförsörjningen blåste mitt under det andra utskrifts försöket. Har kollat värme element (15V33W 6,8Ω) och Termistor (NTC motstånd 100KΩ) i utskrifts munstycket och allt verkar OK.

    Noterar plast läckage i övre delen av 'hotend' just ovanför infästningen av NTC motståndet. Undersöker...


    Läckage i utskrifts munstycket

    Lyckades skriva ut lite innan 'haveriet' - Hade lite problem med trådmatningen inledningsvis, visade sig att jag ställt steg motorn till trådmatningen lite för 'tight', med lite förs hårt tryck på kugghjulen, med lite 'lagom' glapp så kan steg motorn gå igång även vid lägsta matningen.

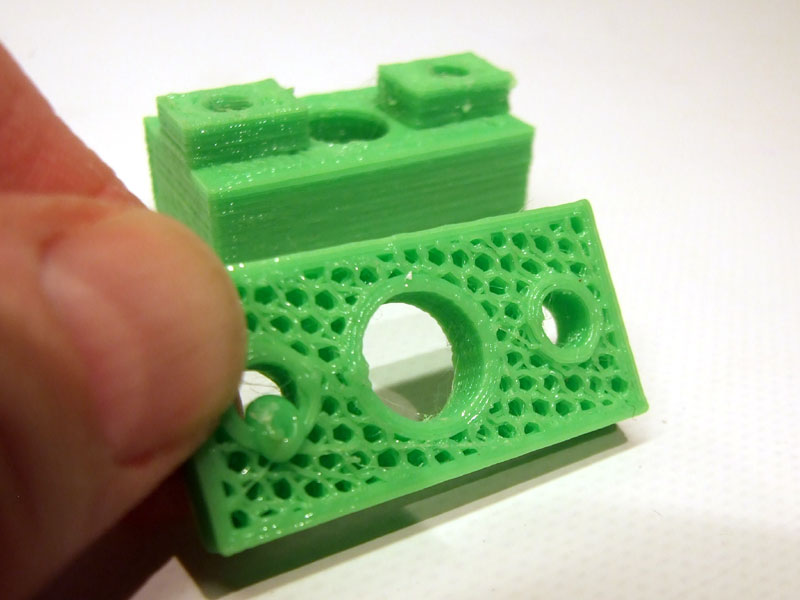

    Utskrift nummer 1, och utskrift nummer 1,3...

    Problemet med trådmatningen märks särskilt väl vid utskrift av 'infill' (Bikakestruktur) och på dom plana ytorna (Inte sidor) - Vid det andra utskriftsförsöket blev botten helt OK, det samma gäller 'infill' (Bikakestruktur). Enda problemet denna gång var just att skrivaren total havererade efter ca 1/3del av utskriften...

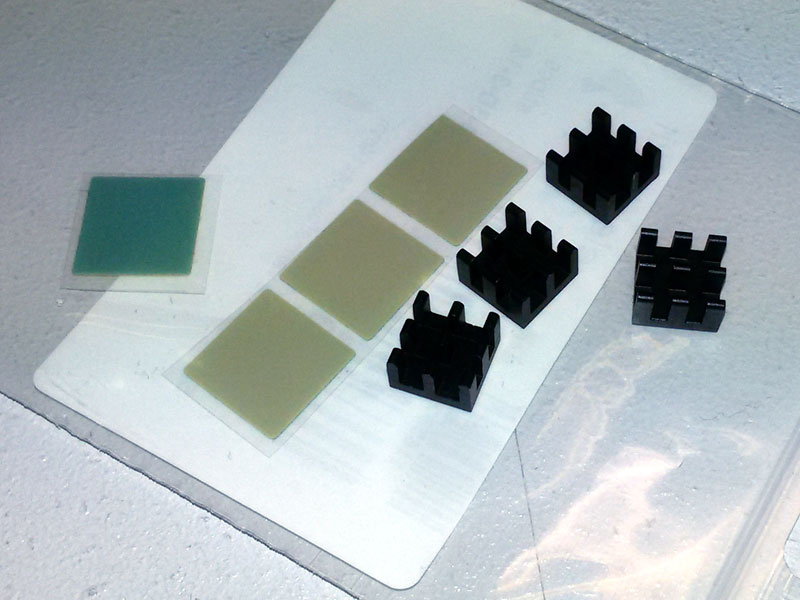

    2014.12.13 Monterar 10x10x8mm 'BGA' kylflänsar på drivkretsarna, använder självhäftande värmefolie 14x14mm för att fästa flänsarna på A4988 stegdrivar kretsarna (4st)

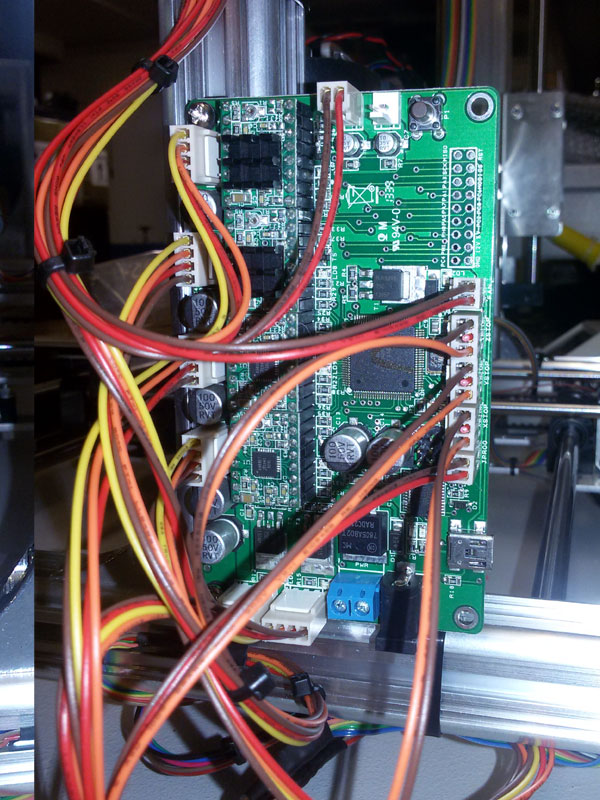

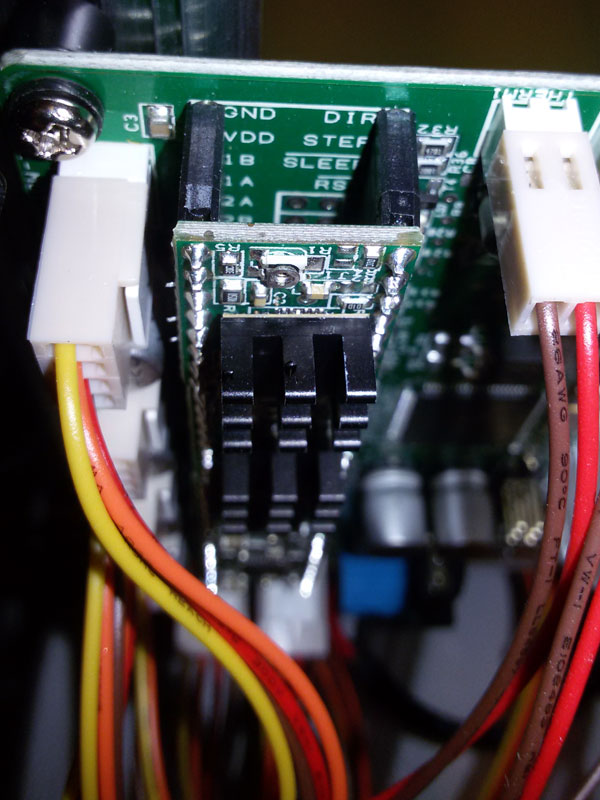

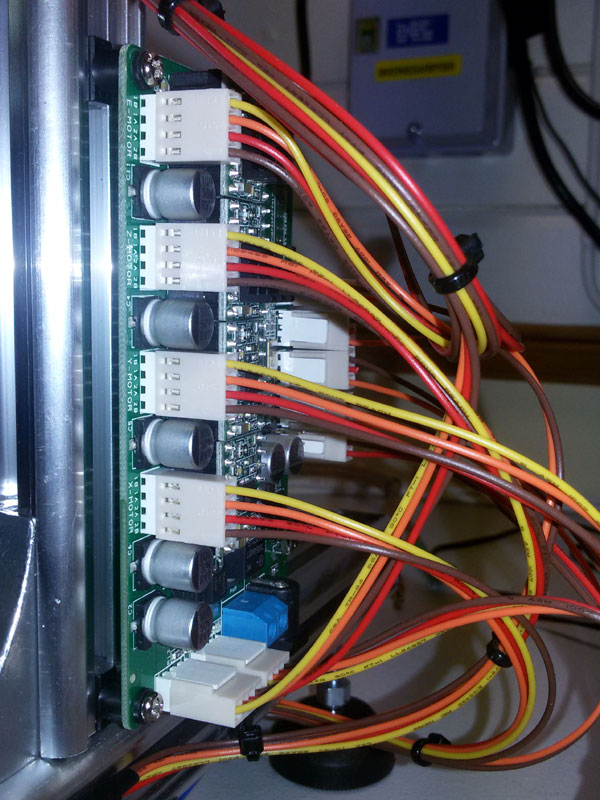

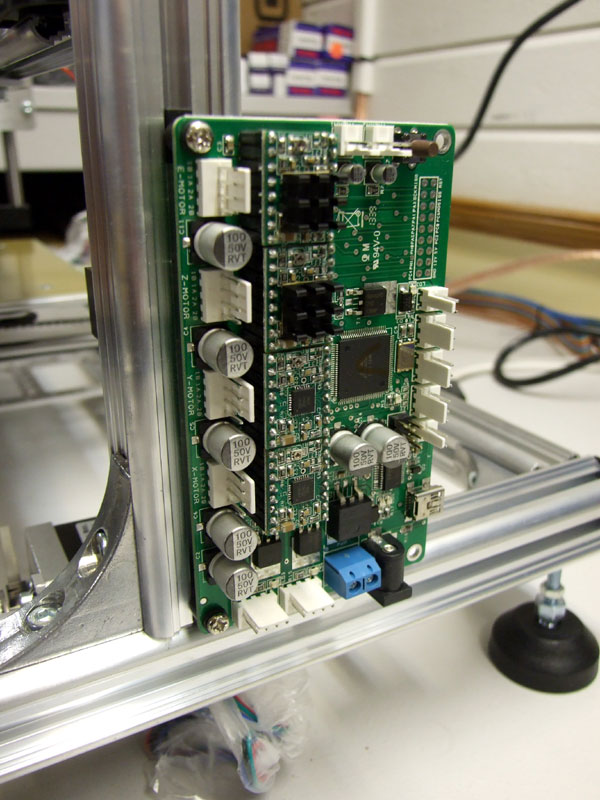

    Styrkort och kylflänsar

    Därmed så är bygget klart, PLA plast rulle å allt på plats, nu är det bara att börja producera! - En sista kontroll av bygget, samt kontroll mätning + ev. justering, mest för säkerhets skull!

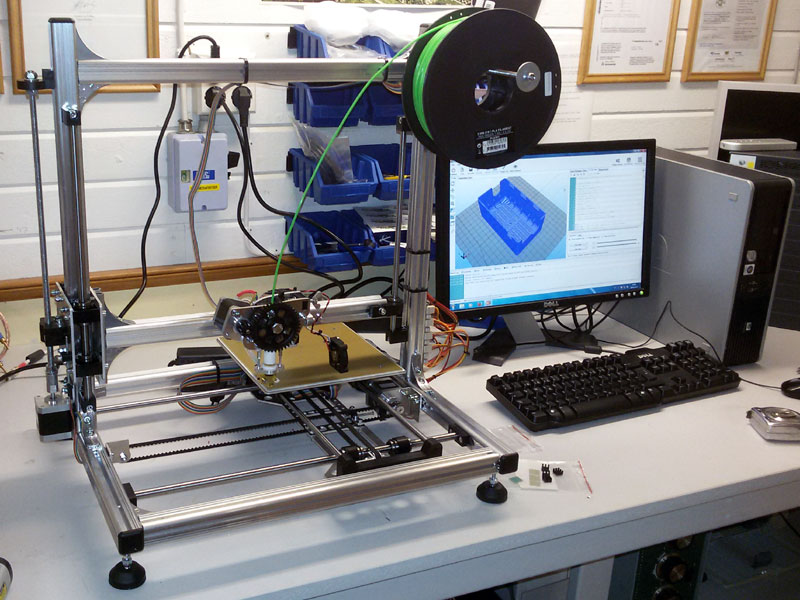

    Allt Klart!

    2014.12.11 Gjorde första provkörningen i kväll, allt verkar att fungera som det är tänkt. Spelade in en liten film (119Mb .mp4 film)

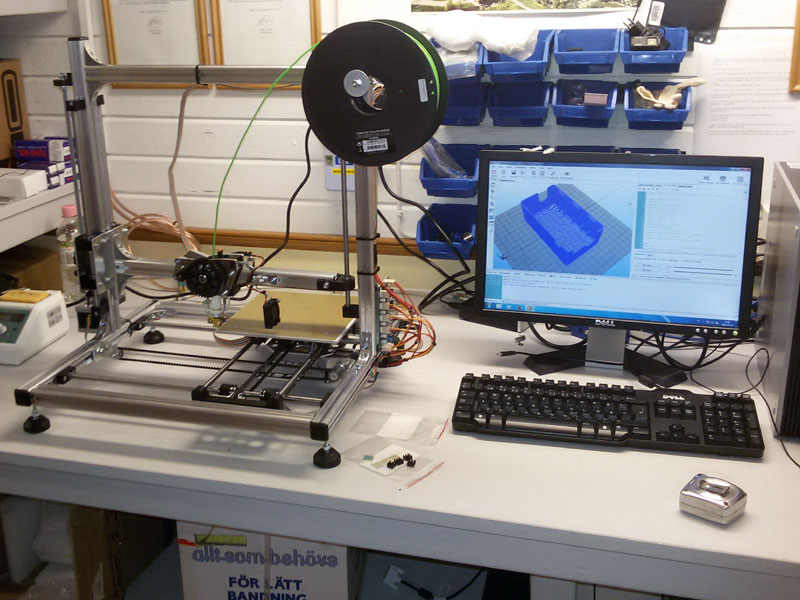

    Allt Klart för provkörning / Demofilm

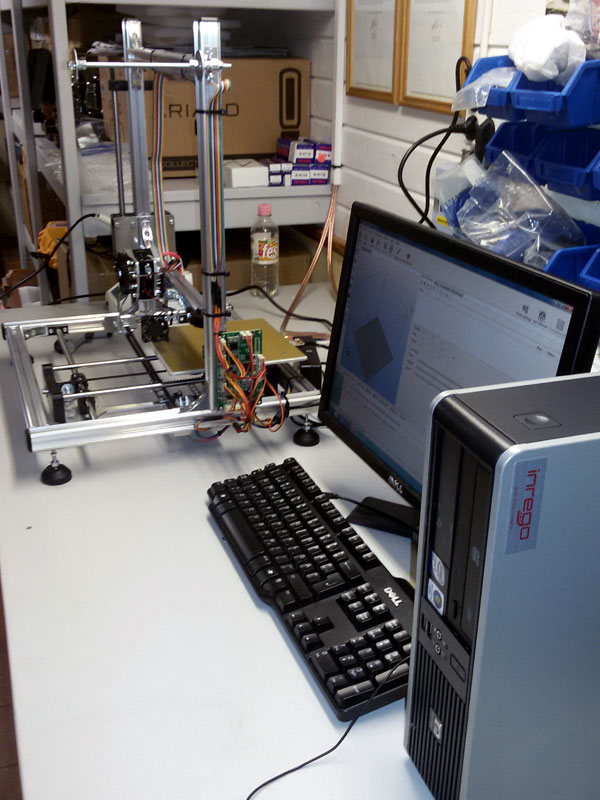

    Använder som vanligt en begagnad dator från min favorit leverantör 'Inrego.se'[L3] - Kör datorn på Windows7 sp1.

    2014.12.11 Allt nu kopplat och klart! - Kopplade in värmeplatta, varmdelarna i extruder (utskriftsmunstycket / HotEnd) och motor / ändlägesbrytare för Z-Axel - Tog några bilder på alla kablar som går in på driv/styrkortet.

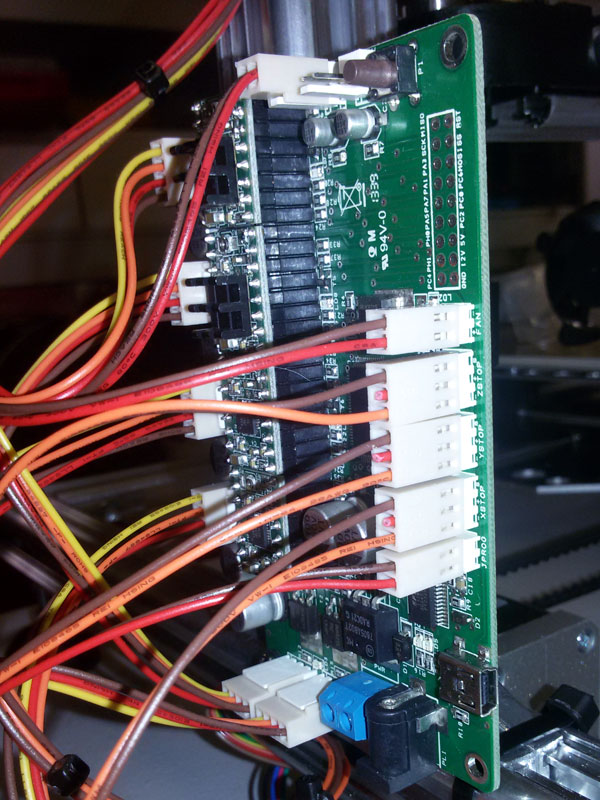

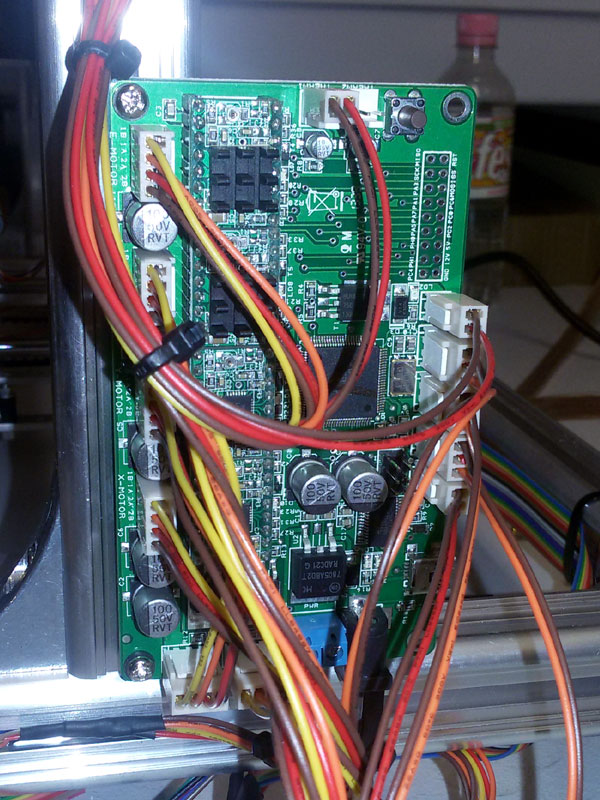

    Styrkort och anslutningar

    Ser nu (På bilderna) att jag kopplat temp sensorn för extruder (utskriftsmunstycket / HotEnd) i fel anslutning på driv/styrkortet. Ska sitta övers i 'THERM2', den har hamnat fel och sitter nu nere vid sidan av ingångarna för ändlägesbrytarna.


    Styrkort och anslutningar

    2014.12.09 Kopplar och löder ihop alla anslutningar, har kopplat extruder motor och fläkt, motorer och ändbrytare för Z och X axlarna. Återstår värmeplatta, varmdelarna i extruder (utskriftsmunstycket / HotEnd) och motor / ändlägesbrytare för Z-Axel.


    3mm PLA Plast

    Har en beställning inne från Electrokit.se[L1] på tre rullar 3mm PLA plast (Ljusgrön/mörkgrå/orange) och kylflänsar för motordrivare, beställde också en VELLEMAN 8201 extern styr / controler enhet från Conrad.se[L2]


    VELLEMAN 8201 Extern styr / controler enhet


    Programvara
    Använder enklast möjliga programvara för tillverkning av G-Kod, har tidigare använt samma / liknande programvara för att generera kod till CNC fräs maskiner. Länk till -->
    Tidigare CNC projekt

    1. Ritar 3D modeller med Google SketchUp[R3], använder en tidigare version v.8.0 för att jag tycker att den är enkel och fungerar bra, har alla finesser som jag behöver.


    SketchUp v.8.0

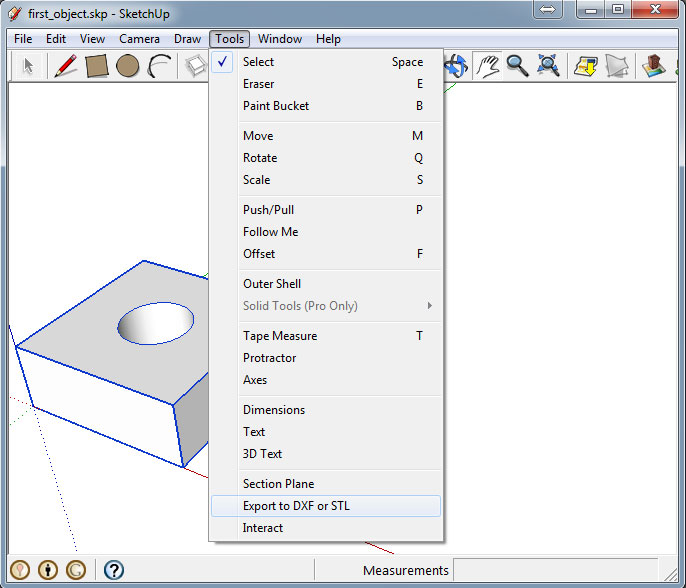

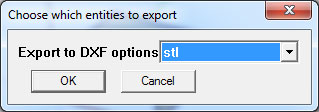

    3. Exporterar 3D modeller från SketchUp till .STL format med ett SketchUp tillägg / Plugin[R5][R6], Klicka --> Tools --> Export to DXF or STL' (SketchUp tillägget ska ligga i katalogen för 'plugins' C:\Program Files\Google\Google SketchUp 8\Plugins)


    Konverterings plugin

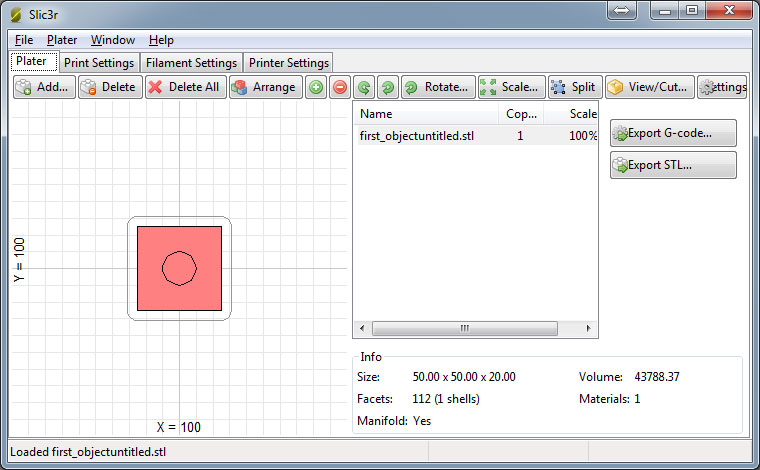

    3. Tar in .STL filerna i Slic3r[R4] för att lägga ut på skrivytan och för att generera G-Kod.


    Slic3r

    Med Slic3r[R4] kan man göra väldigt mycket, ställa in utskrifts egenskaper som lager tjocklek, placera flera utskrifts objekt på utskrifts ytan samtidigt o.s.v. - Kort och gott ett väldigt bra litet program.

    Kollar att alla inställningar i Slic3r matchar maskinens default inställningar. (Det går att importera inställningarna från .ini fil) - Sedan är det bara att generera G-Koden. Här är första G-Kod försöket, det är den 20x20x10mm stora klossen med ett 10mm hål i som syns i skärm dumparna ovan.

    Noterar i G-Kod filen att värmeplattan ska köras på 60°C och att extruder/dysa ska köra på 200°C, det är std. värden för PLA plast (Två rader i G-Koden = M104 S200 ; set temperature / M140 S60 ; set bed temperature)

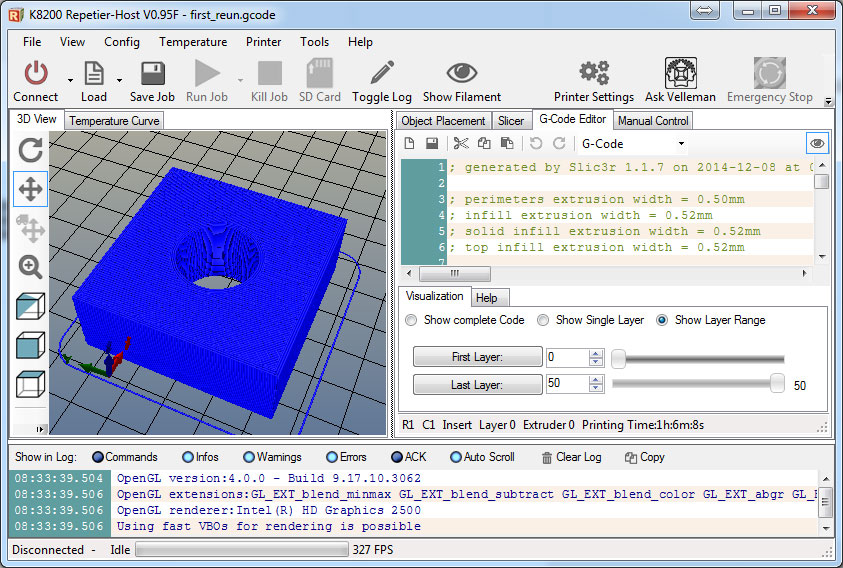

    4. Startar Repetier-Host v09.5F[R9][R11] och öppnar G-Kod filen, med rätt .ini fil så är det bara att starta upp utskriften. I Repetier-Host kan man även ta in .STL filer och köra skickt delningen via Slic3r som tillägg, det går även bra att 'torrsimma' (Simulera) körningen bl.a. genom att stega igenom lager för lager.


    Repetier-Host v09.5F


    Thousand Shades of Blue


    Carmen Gomes Inc. 'Thousand Shades of Blue'

    Thousand Shades of Blue (96K/24Bit .FLAC @ 2700kbps+) Studio Showcase Series No.1 With: Carmen Gomes - vocal, Folker Tettero - guitar, Peter Bjornild - double bass and Marcel van Engelen - drums

    01. I'm on Fire
    02. Angel Eyes
    03. A 1000 Shades of Blue
    04. Wicked Game
    05. Fever
    06. The Dreamer
    07. Oblivion
    08. Time Will Tell
    09. Gazoa Blue
    10. Dock of the Bay
    11. You don't know what love is
    12. The Sea

    Inspelad i Studio Eleven (Hilversum) Holland inför publik 15 September. Utgiven 2012: 'Sound Liaison'


    Beskrivning

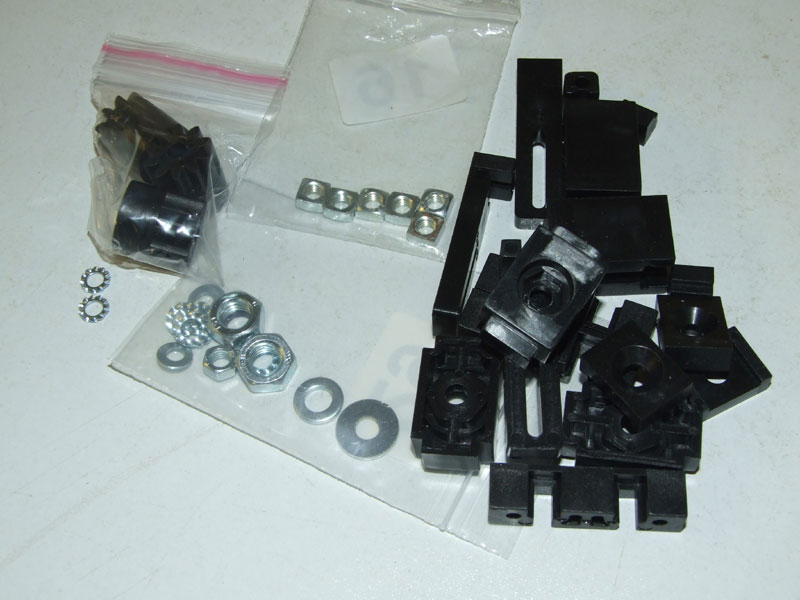

    Skrivaren levereras som byggsats. Delarna är packeterade i ca. 40 separata små och stora plastpåsar. Det är jättemånga bitar som ska skruvas ihop, instruktionerna ligger online och är mycket detaljerade, enkla att följa.

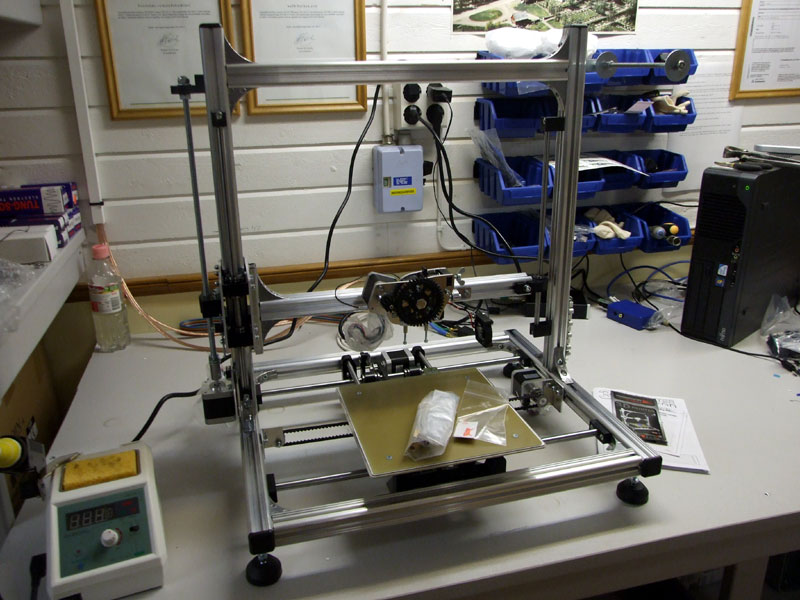

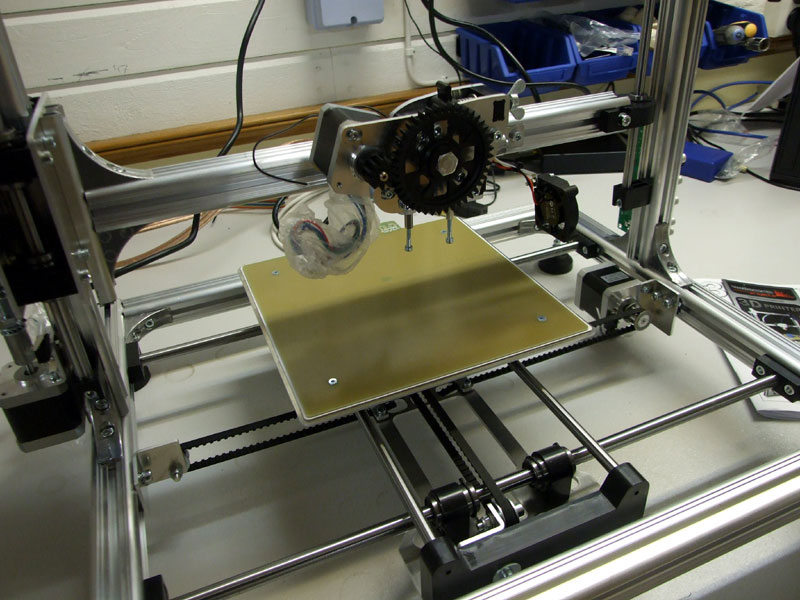

    VELLEMAN K8200 monterad / Extruder 'hotend' (Dysa) saknas

    All mekanisk montering är nu klar, återstår att koppla ihop allt för att så småningom provköra.

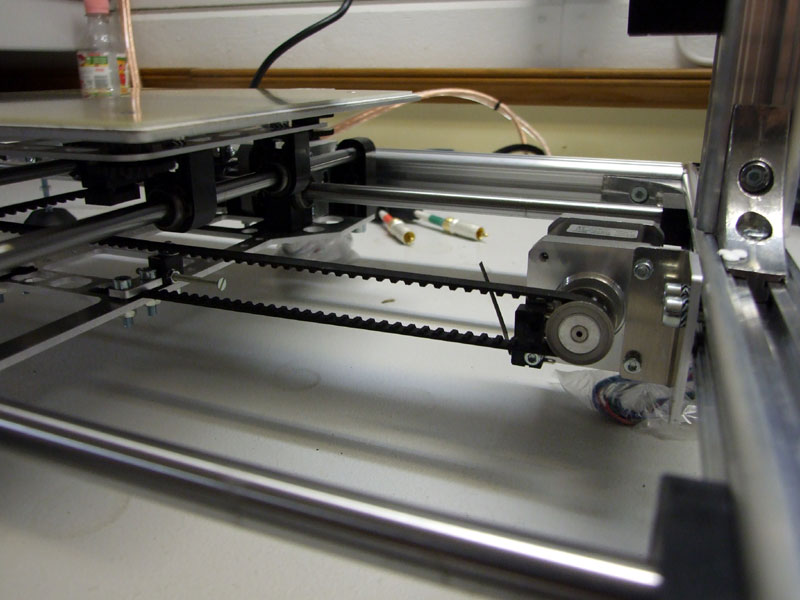

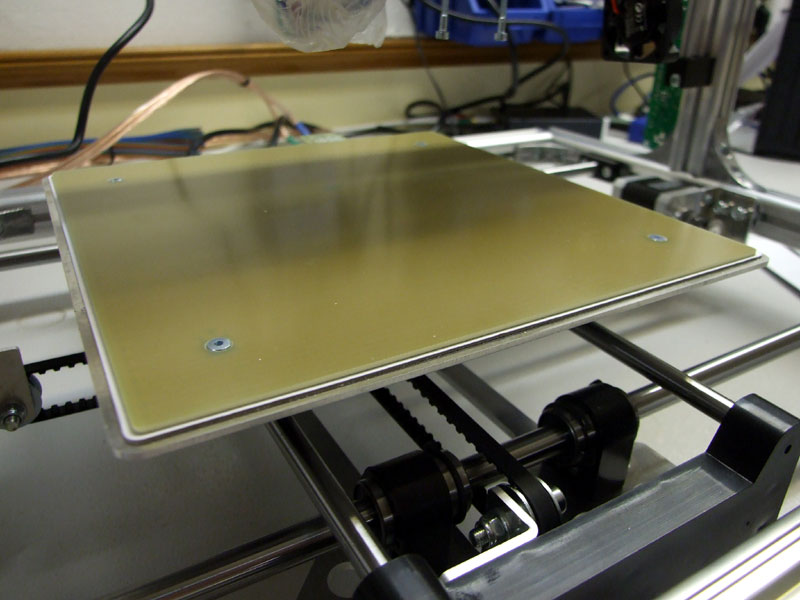

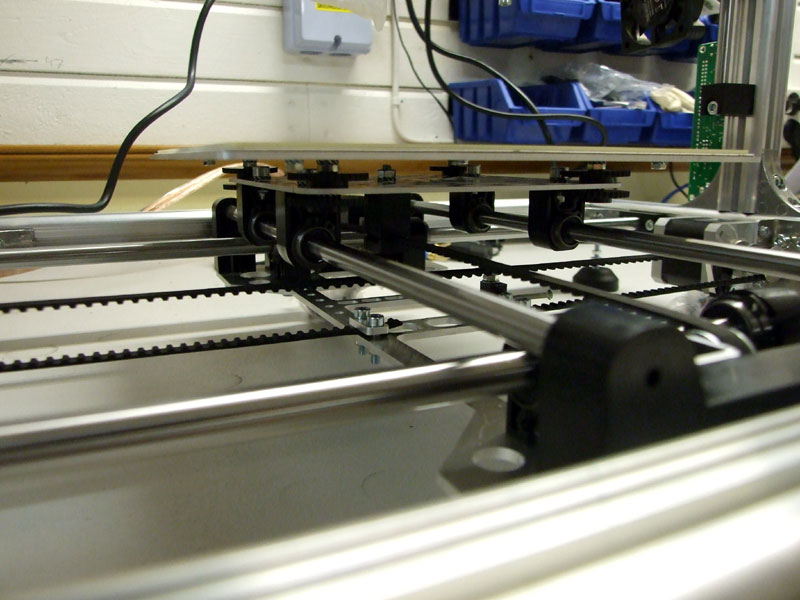

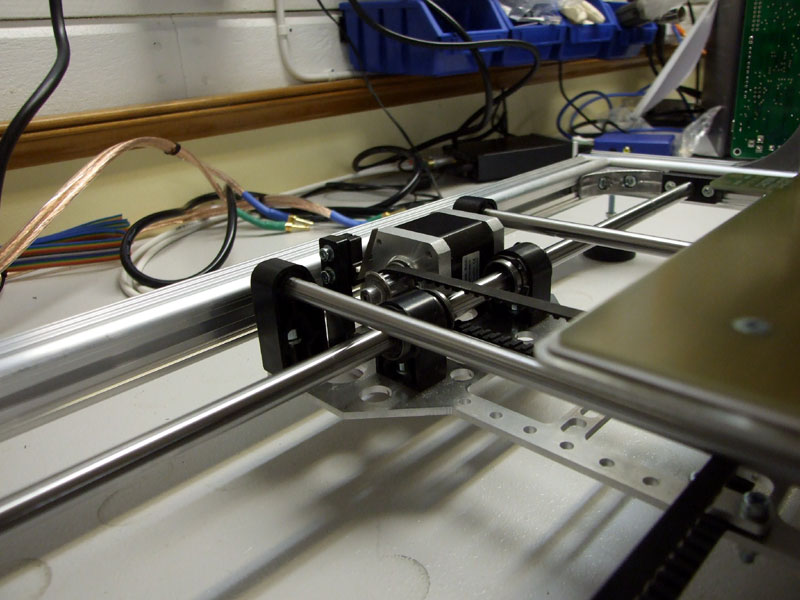

    Värmeplatta / Driv remmar / Lagring X & Y axlar

    På undersidan av värmeplattan sitter ett litet 100K NTC motstånd, det är ytmonterat och väldigt litet. Man bör nog ha en viss vana med lödning. Man löder INTE in ett ytmonterat motstånd av denna storlek utan tidigare erfarenhet av lödning i elektronik.
    ESR om ytmontering[R2]

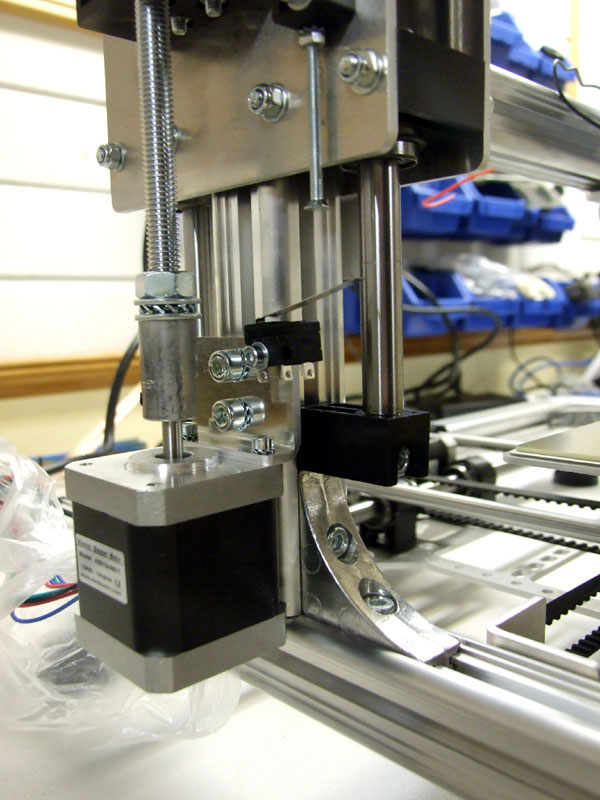

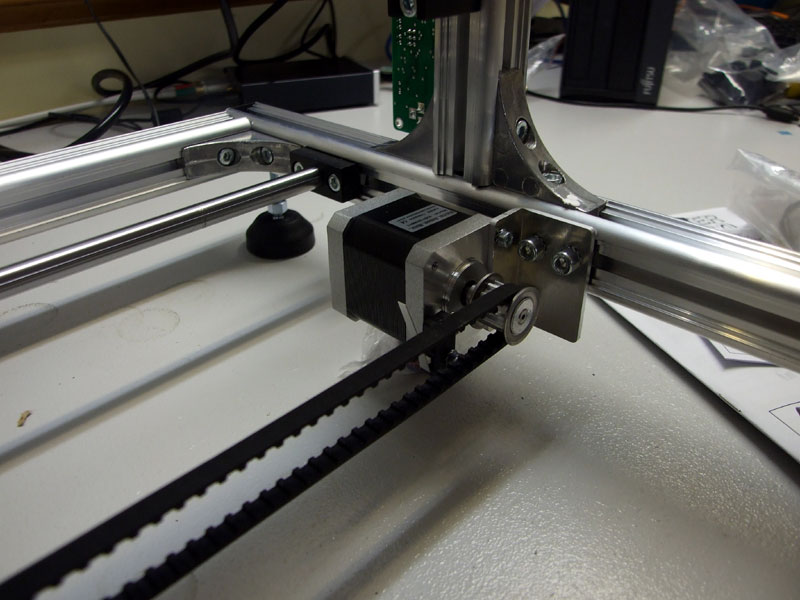

    Stegmotor & Ändläge / Nollbrytare Y axel

    2014.12.05 Fick hem skrivare på Onsdag 3/12, har monterad ett par kvällar och hela Lördagen. Bilder och beskrivning av monteringen ligger under -->Beskrivning längre ner på sidan - Återstår inkoppling av extruder, fläkt, stegmotorer och ändlägesbrytare.

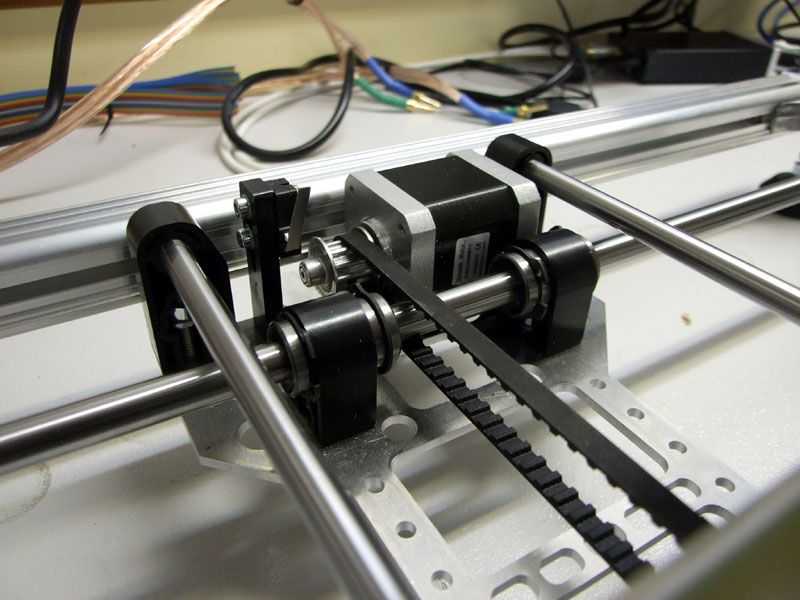

    Monteringen av X och Y axeln är ganska enkel, det enda som kan oroa lite är att man klipper tandremmen fel, man har liksom bara ett försök på sig. I övrigt så är det i praktiken exakt samma procedur x2 för respektive axel.


    Stegmotor & Ändläge / Nollbrytare X axel

    Instruktionerna är väldigt detaljerade med många bilder, man ska vara noga med att följa upp varje steg, vänd delarna som bilderna i instruktionen visar så ser man lätt om alla delar sitter på rätt ställe.


    Stegmotor & Ändläge / Nollbrytare X axel / Styr & Drivkort

    Den första delen man monterar ihop är hållaren till trådrullen, en liten men viktig del. Läste på något forum att det varit lite frustrerande att sätta ihop en del utan att instruktionen talade om vad det var för något, och att man sedan skulle bygga ihop hela maskinen innan den äntligen kom till användning och man fick reda på vad den var till...

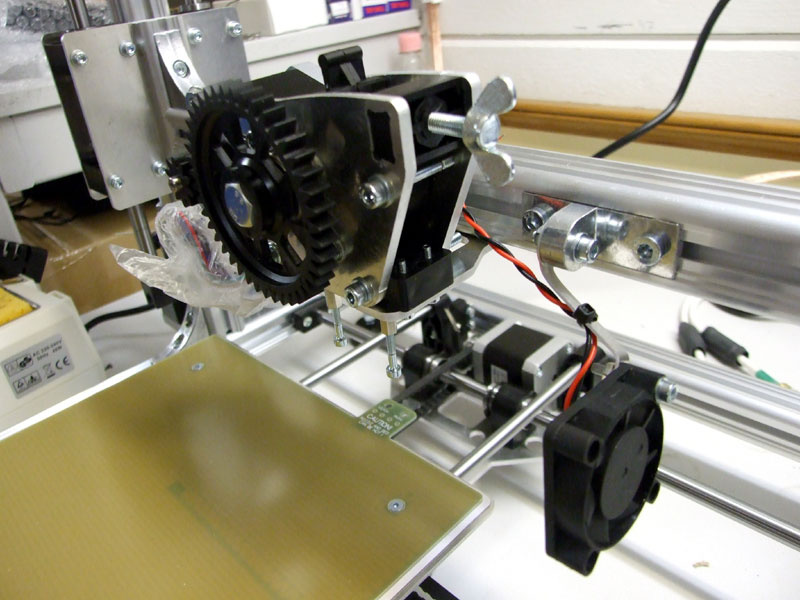

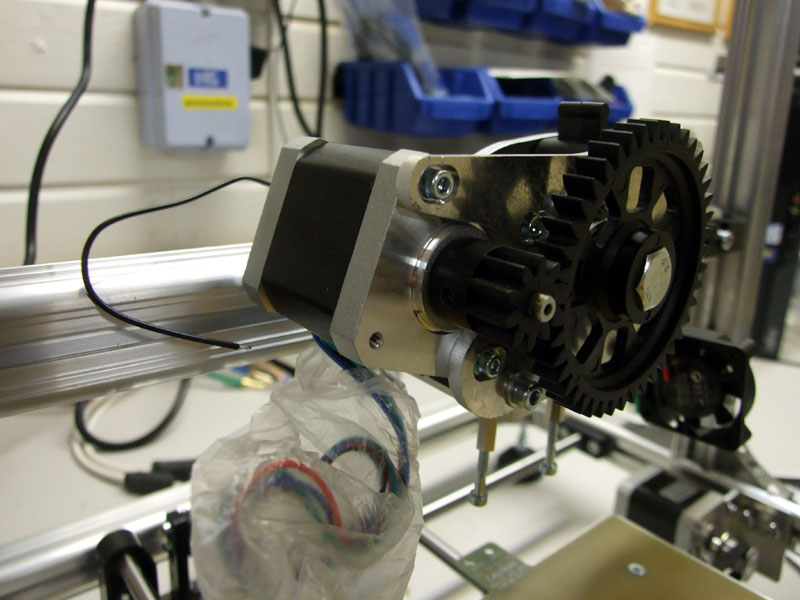

    Trådmatning och 'extruder' (Hotend/Dysa saknas)

    Fick en hel påse med delar över. Tack Velleman!,- det är ju snällt att dom skickar med så mycket reservdelar, för jag liksom antar att det är reservdelar, saknar inte nån del i själva bygget....


    Reservdelar?


    Allison Goldfrapp - 'Tales of Us'
    Allison Goldfrapp - 'Tales of Us'
    Lyssnar just nu mycket på sångerskan / låtskrivaren Allison Goldfrapp (Bath/England) - Goldfrapp har en Melankolisk / melodiös röst som verkligen passar låtarna perfekt, lågmäld, klar och påträngande på ett positivt sätt, rösten liksom 'fastnar' - Låtarna går lite i moll, men är väldigt 'utmålade' och melodiösa / harmoniska på samma gång.

    Skivan 'Tales of Us' släpptes 2013. Den tekniska kvaliten är mycket bra, med många riktiga guldkorn. Låtar som sticker ut: Jo, Annabel, Stranger, Thea, Clay m.m. - Denna skivan tål säkert att lyssnas på en hel del!

    Några noteringar Plus :-)
  • Stabil konstruktion
  • Bra material / Bygg kvalite
  • Bra instruktioner

    Några noteringar Minus :-(
  • Lite omodern
  • Inte ett helt okomplicerat bygge

    Tekniska data 'VELLEMAN K8200'
    =====================================================================
    Typ ............................... 3D Skrivare

    Linear ball bearings .............. 8 and 10 mm
    Technology ........................ FFF (Fused Filament Fabrication)
    Fillament Material used ........... PLA and ABS (Plastic)
    Power supply ...................... 15 Vdc / 6,6A max.
    Computer interface ................ USB 2.0 to Serial
    Dimensions of printable area ...... 20 x 20 x 20cm
    Typical printing speed ............ 120 mm/s
    Maximum print speed ............... 150 to 300 mm/s
    Extrusion nozzle .................. 0.5 mm
    Extrusion thermistor .............. NTC 100K
    Extruded aluminum profiles ........ 27.5 mm / 1.08" wide
    Movement .......................... 4 NEMA 17 stepper motors

    Resolution / Nominal mechanical resolution:
     X and Y ........................... 0.015 mm / 590.55 µin
     (smallest step the printing plate can move in the X and Y direction)
     Z ................................. 0.781 µm / 30.74 µin
     (smallest step the printing plate can move in the Z direction)

    Nominal printing resolution:
     Wall thickness (X,Y) ............. 0.5 mm
     Layer thickness (Z) .............. 0.20 - 0.25 mm

    Dimensions:
     Width ............................ 50cm
     Depth ............................ 42cm
     Height ........................... 62cm
     Weight ........................... 9Kg
     Software ......................... Repetier version 0.84 and up www.repetier.com
     included ......................... 5m PLA black sample
    =====================================================================
