  • Inledning
    Bygger en portabel batteribox med solcell laddare. batteriboxen ska användas ihop med min '
    GoBox' för kommunikation.

    Med 90Ah batteri kan man lyssna i 24 timmar och sända 3 timmar utan laddning. (90%RX/10%TX)


    BatteriBox 'mockup'
    NOTERA-1! För att sända med dessa apparater krävs amatörradio certifikat och / eller tillstånd från Post & Telestyrelsen (PTS.se)

    Senast uppdaterat
    2019.03.23 'Pimpar' min portabla Solcells-styrning och 'El-Centralen' med 3d-printade handtag och 'sladd-vindor' - Kvar att ordna är: Fixa laddare för mina DMR-Radio apparater '
    TYT MD-380', laddare för AA & AAA batterier och 19V laddare för laptop dator.


    'EL-central' framsida / Baksida med 'sladd-vinda'

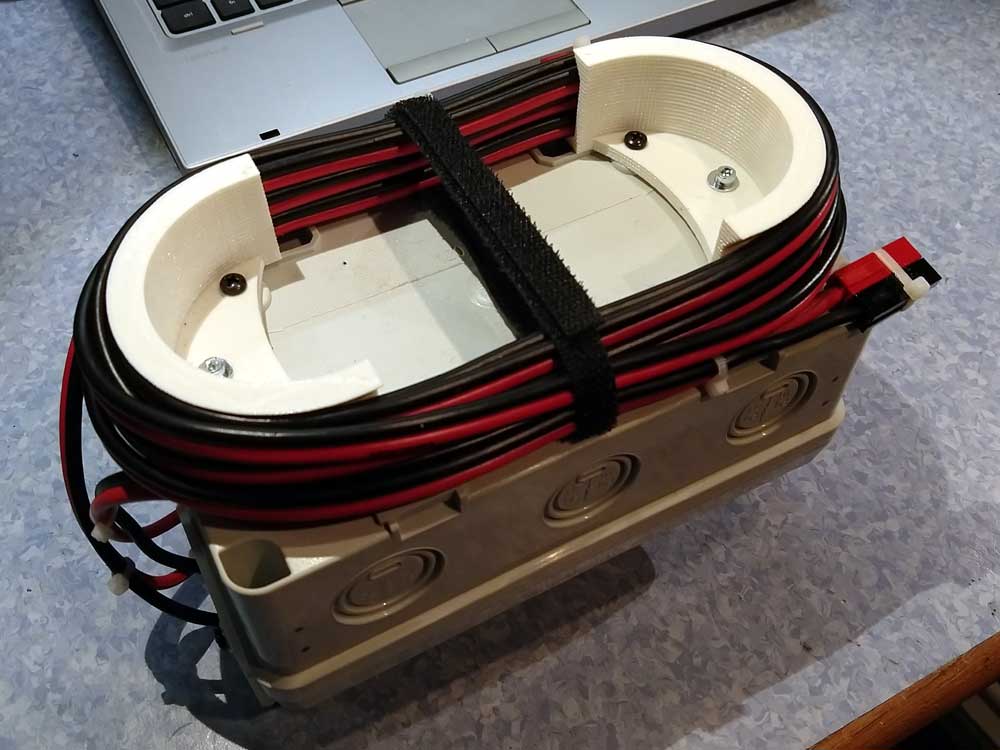

    Sladd vindorna på baksidan av respektive enhet tar ca: 5meter 2x2,5mm2 kabel vardera. Kardborre-band håller kabeln på plats under transport.


    Solcellsregulator

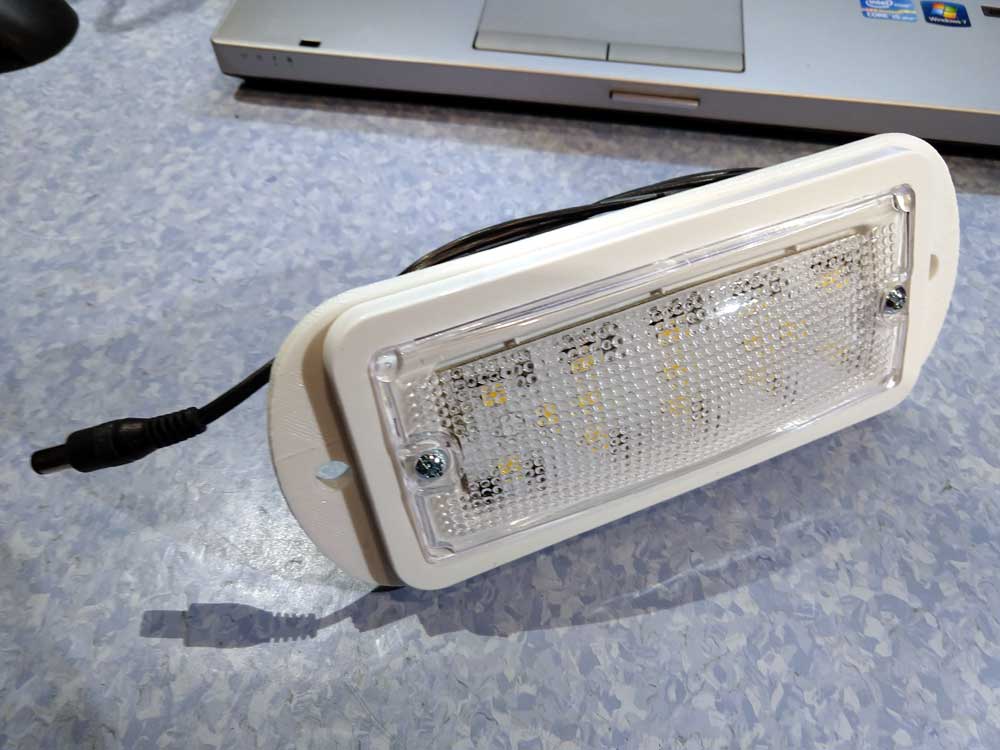

    2019.03.13 Tillverkar två 'Taklampor' för 12V - Använder BILTEMA 'Interiörbelysning LED' Art# 25-963 och egna, 3D-Utskrivna monteringsplattor i vit PLA-Plast.

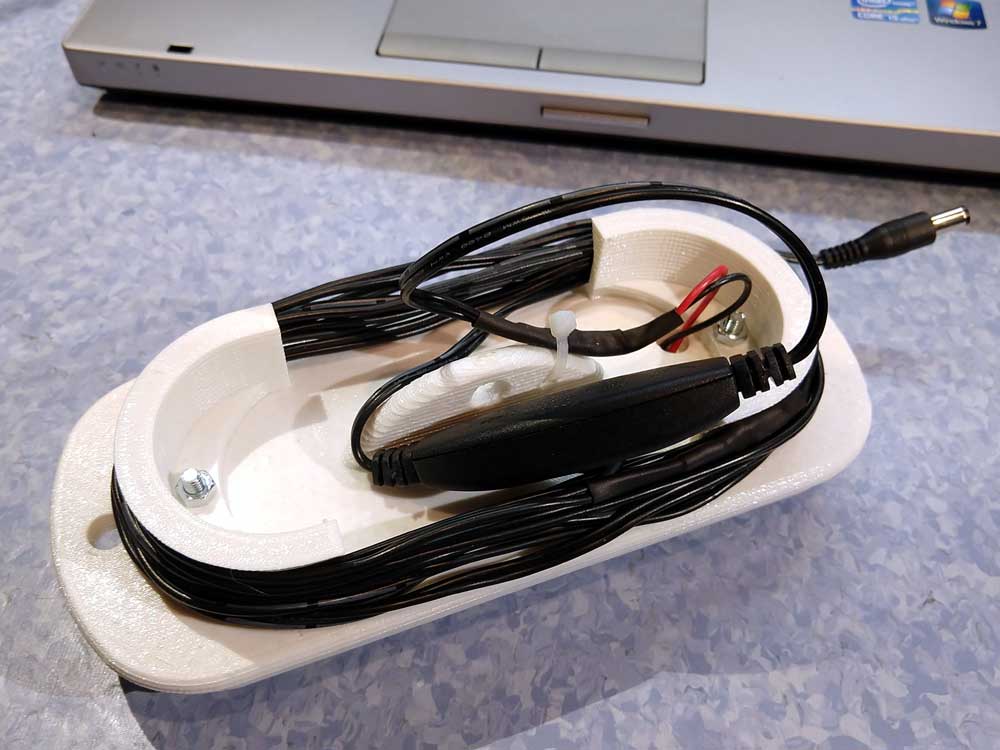

    'Tak-lampa framsidan / baksida med sladd-vinda, anslutningskabel och strömbrytare

    Taklampan har hål för upphängning i kortsidor och på baksidan, där finns även en 'sladd-vinda' för att linda upp och förvara anslutningskabeln.


    Testar 'Tak-lampan'

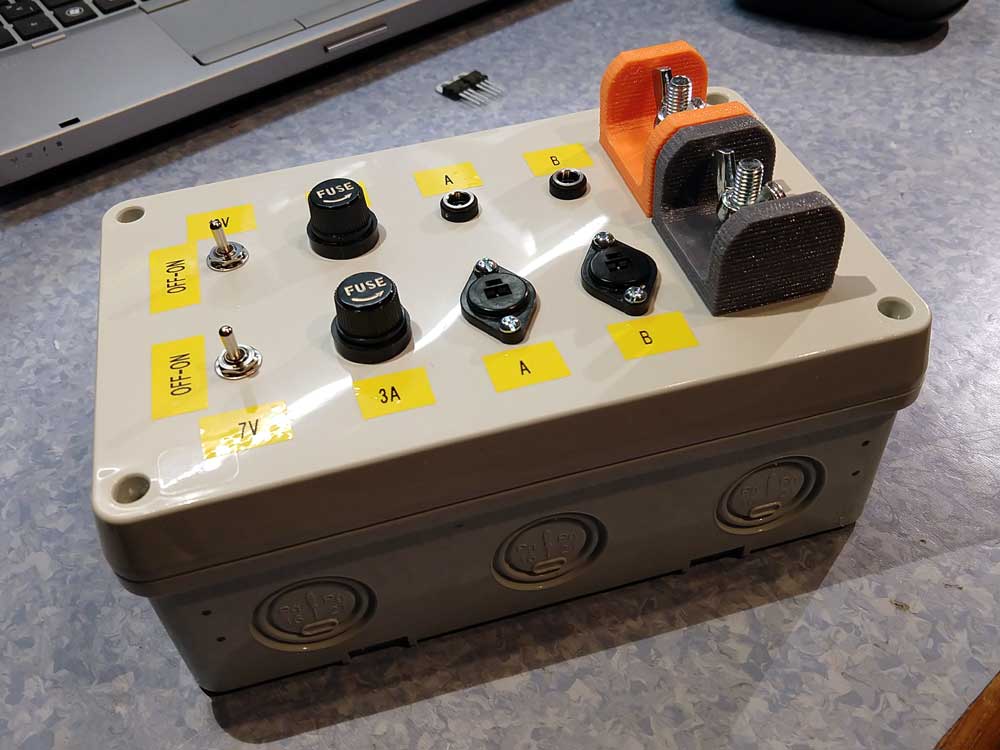

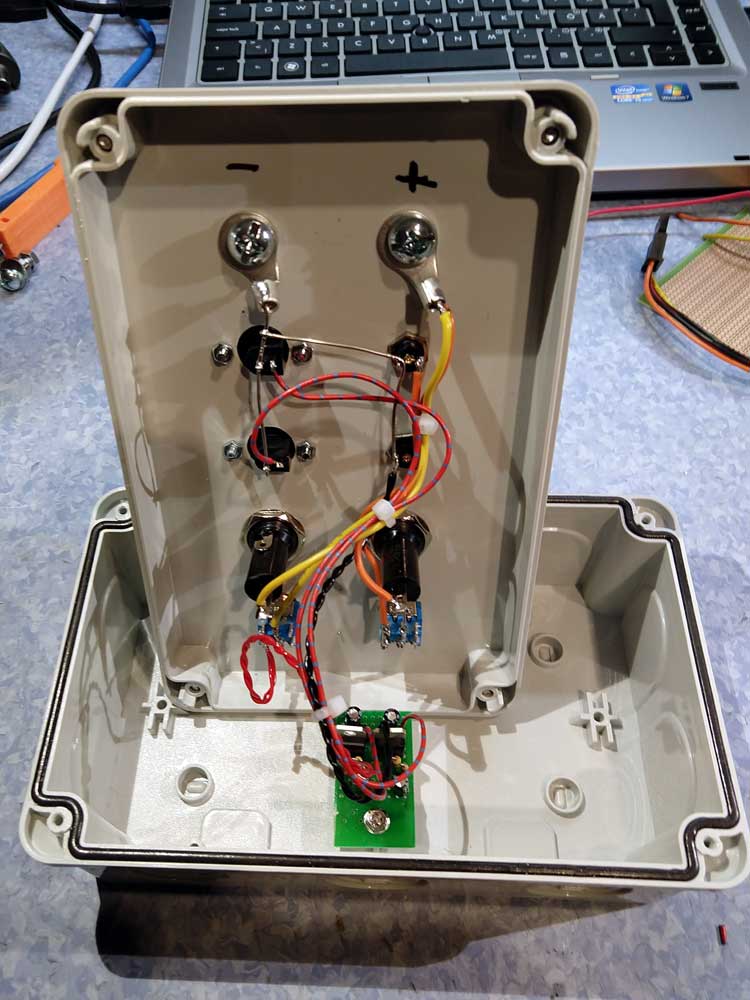

    2019.03.13 Löder färdig min 'EL-Central', använder 2st 7805 regulatorer, 'lyfter' pin 2 (Ref) med hjälp av en enkel spänningsdelare. Normalt går pin 2 till jord, lyfter ref. spänningen 2V för att få ut 7V till IKEA LED lamporna.

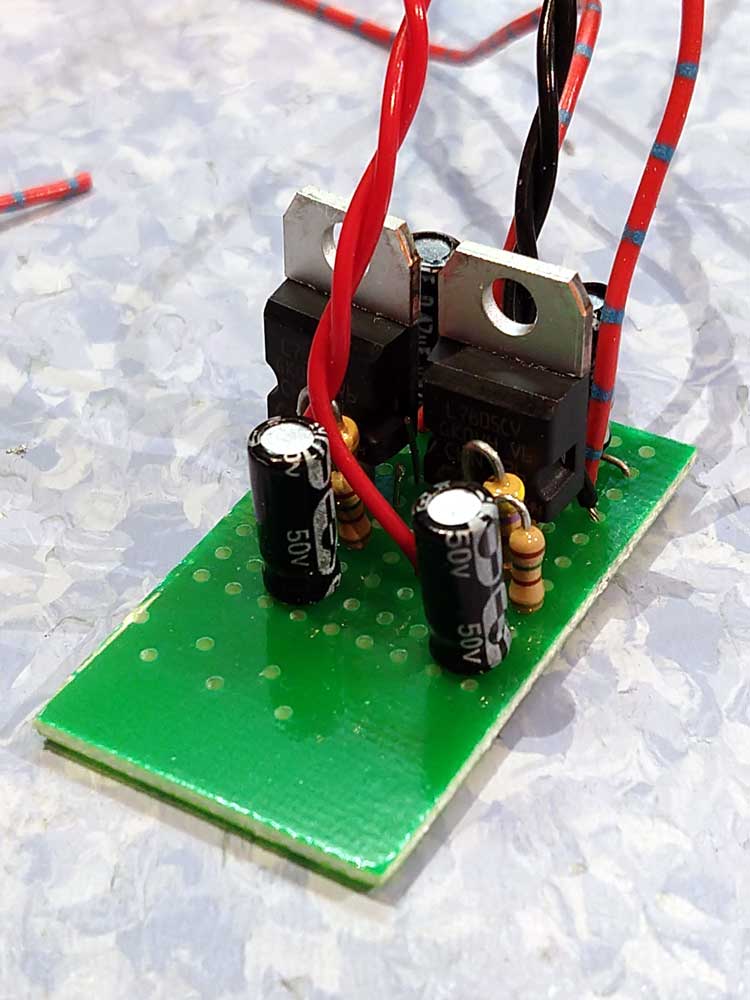

    Färdig regulator-krets / Monterad & inkopplad

    Kalkylblad i .ods format -->Här! (LibreOffice std) - Använder 1/4W motstånd för R1/R2 - Med regulator 7805 blir värden 470Ω och 120Ω

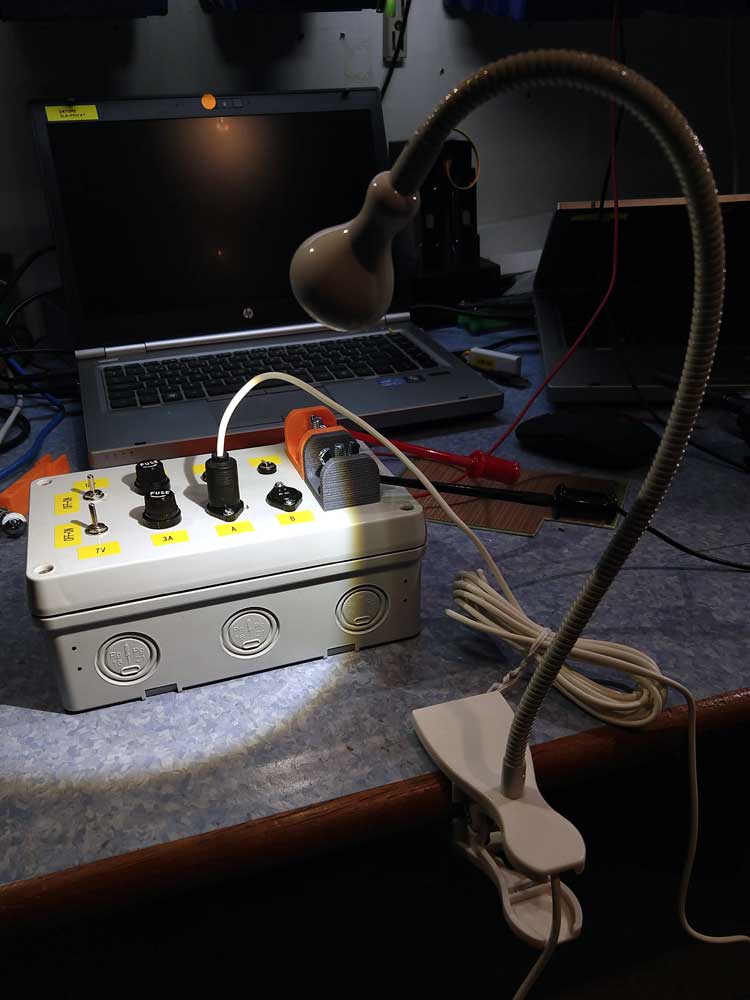

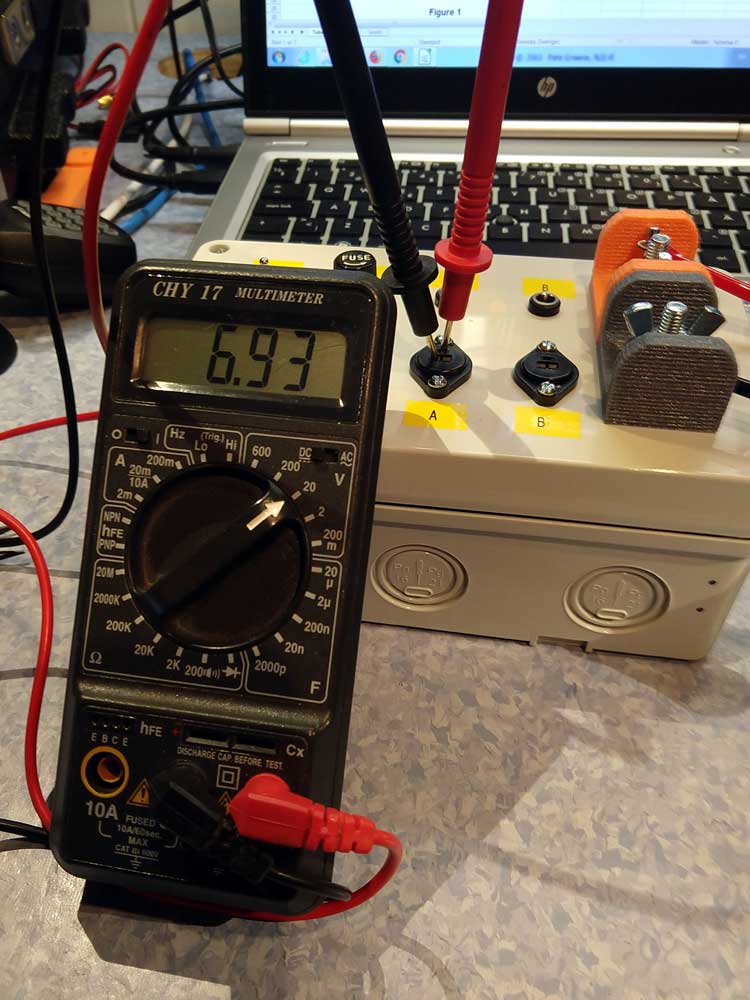

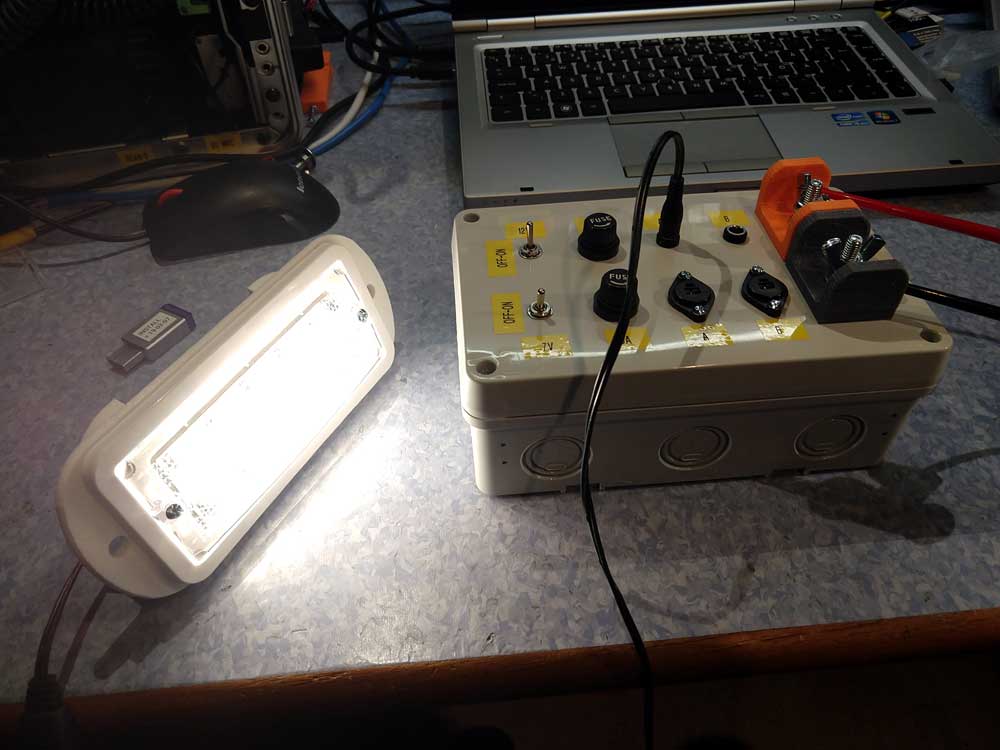

    Kontroll mäter spänning / Testar med IKEA 'JANSJÖ' LED lampa

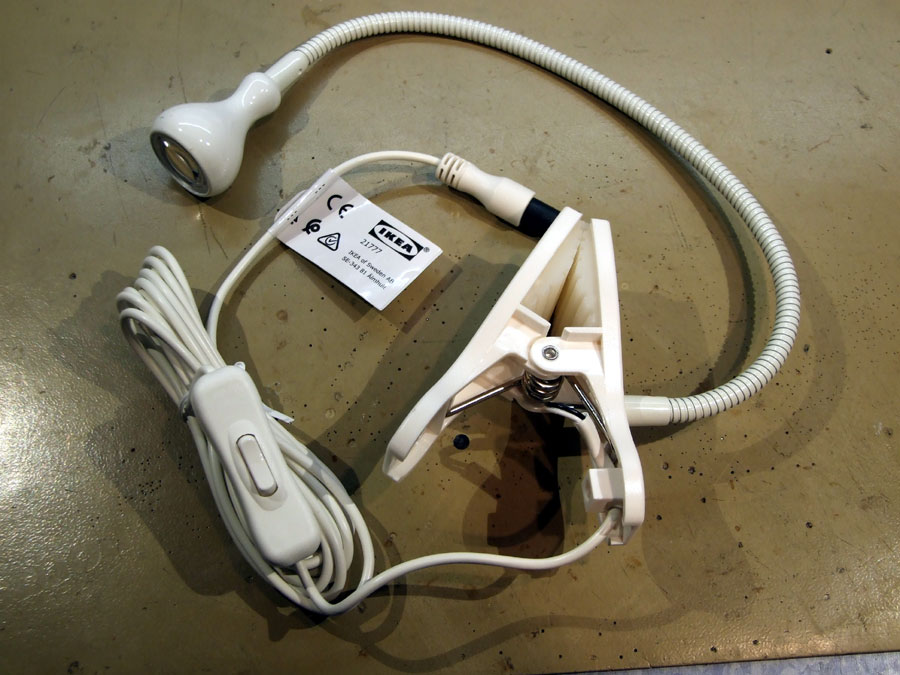

    2019.03.11 Under helgen knåpade jag ihop en liten 'EL-central' - Tanken är att den ska fungera som 'distributions-låda' för anslutning av diverse 7V & 12V förbrukare bl.a. belysning och laddare. 7V utgångarna är anpassade för direkt inkoppling av IKEA 'JANSJÖ' (Art.nr# 503.863.30) Led / Spotlights.


    'EL-Central' / IKEA 'JANSJÖ' (Bild lånad från IKEA.se)

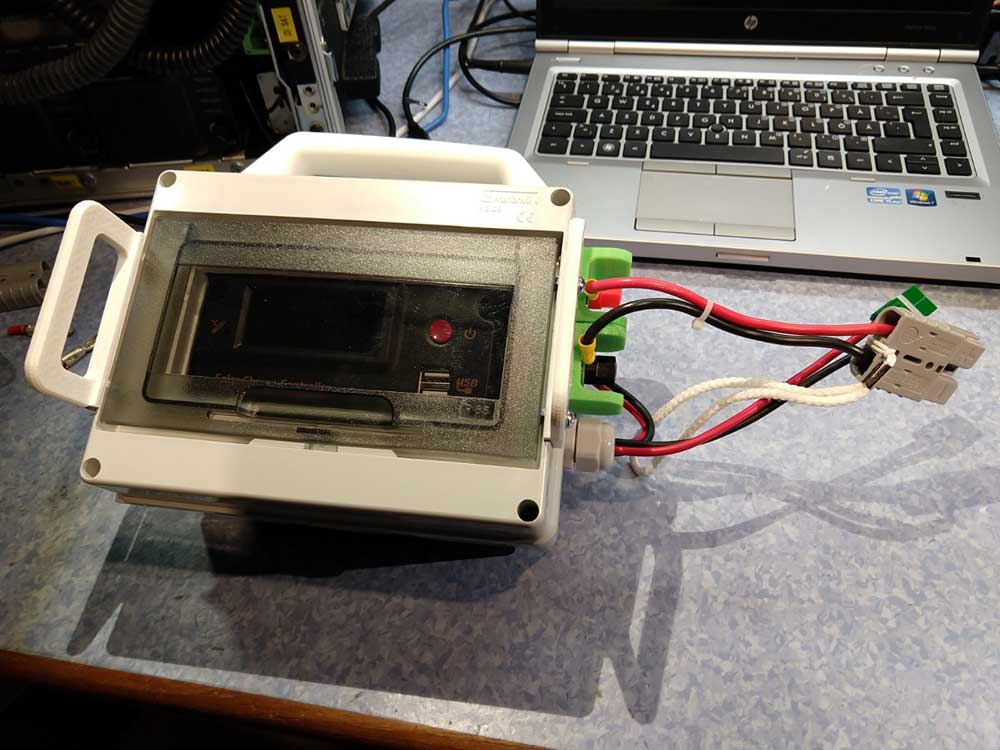

    2019.02.28 Bygger in en solcellsladdar styrning i en el-kapsling, tanken är att utrustningen ska bli lite tåligare och enklare att ta med sig ut i skogen.

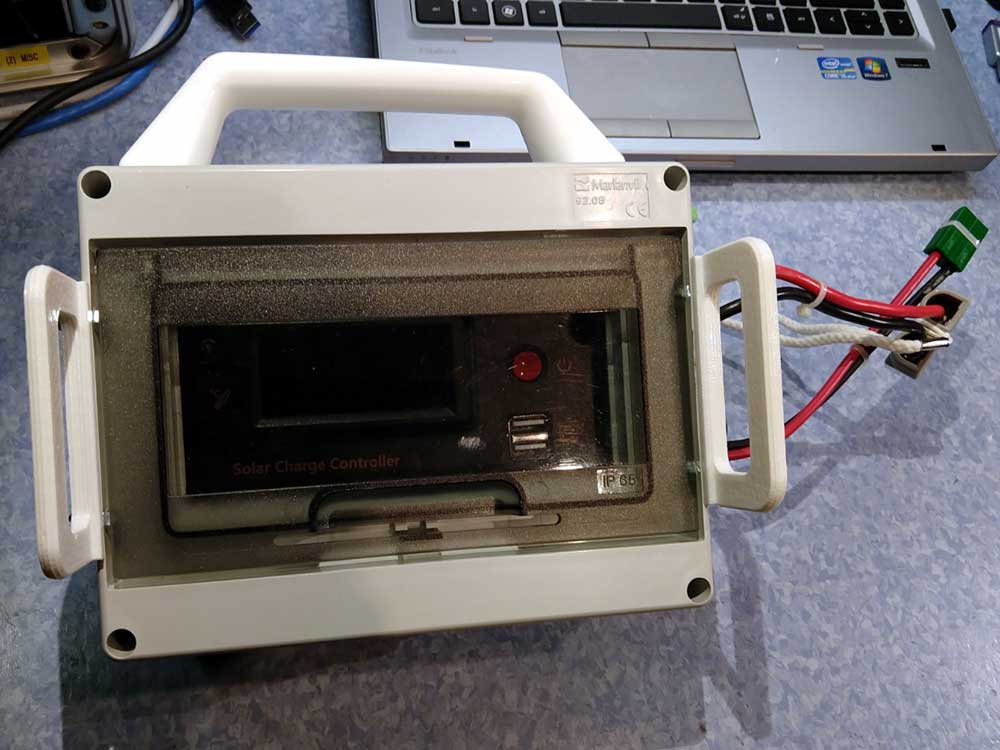

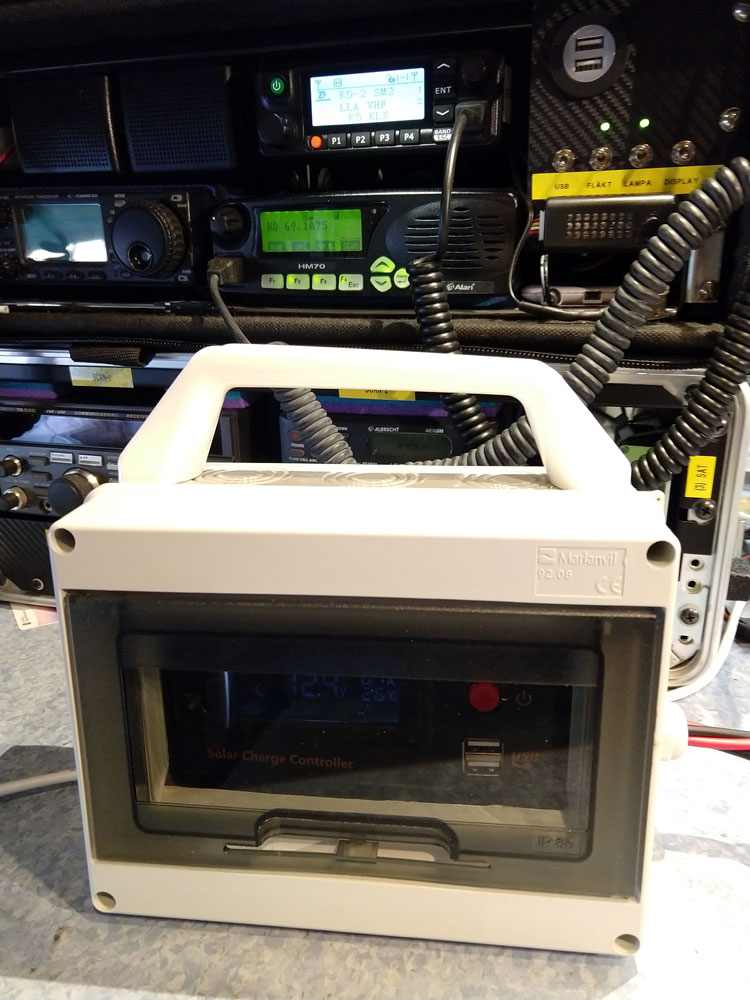

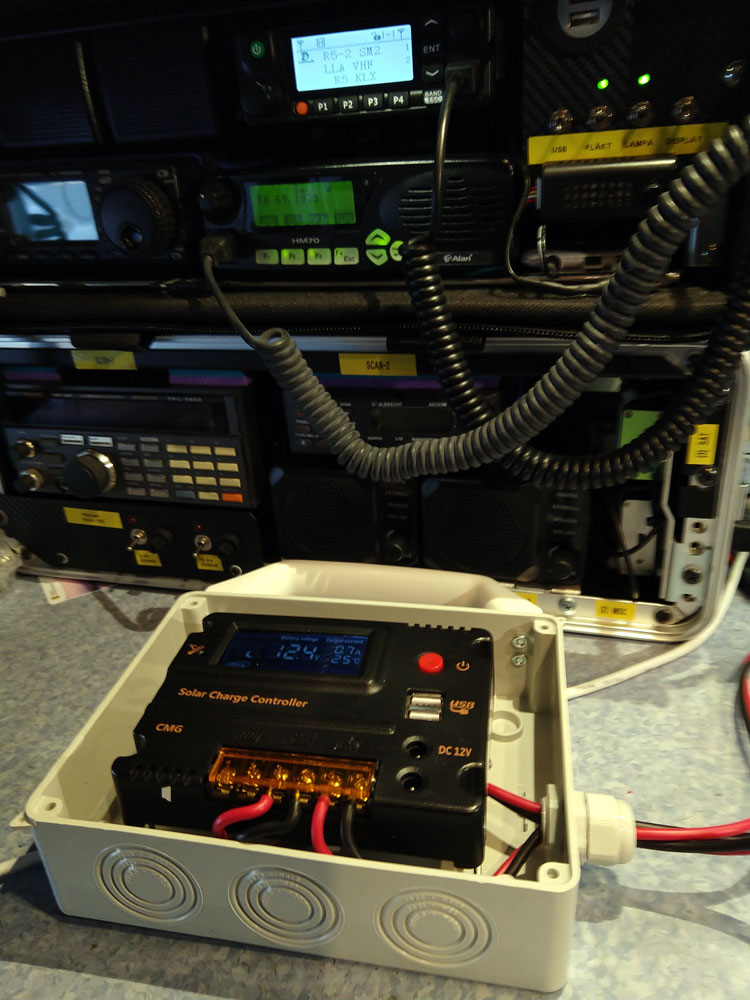

    Solcells laddstyrning / färdig i IP-65 'NORM-kapsling'

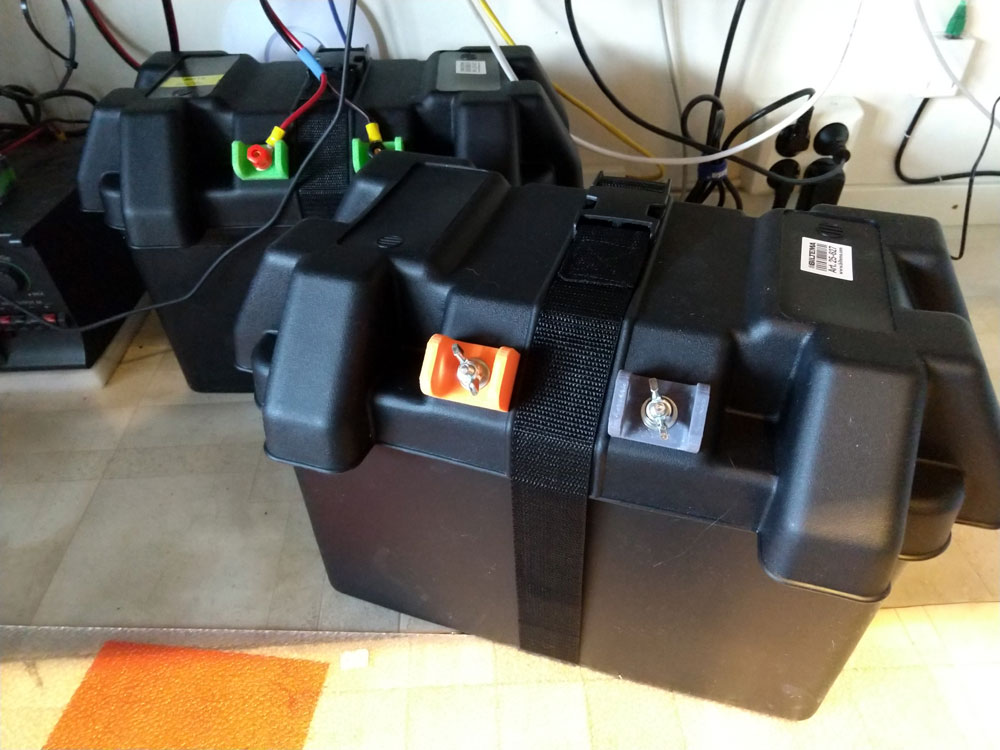

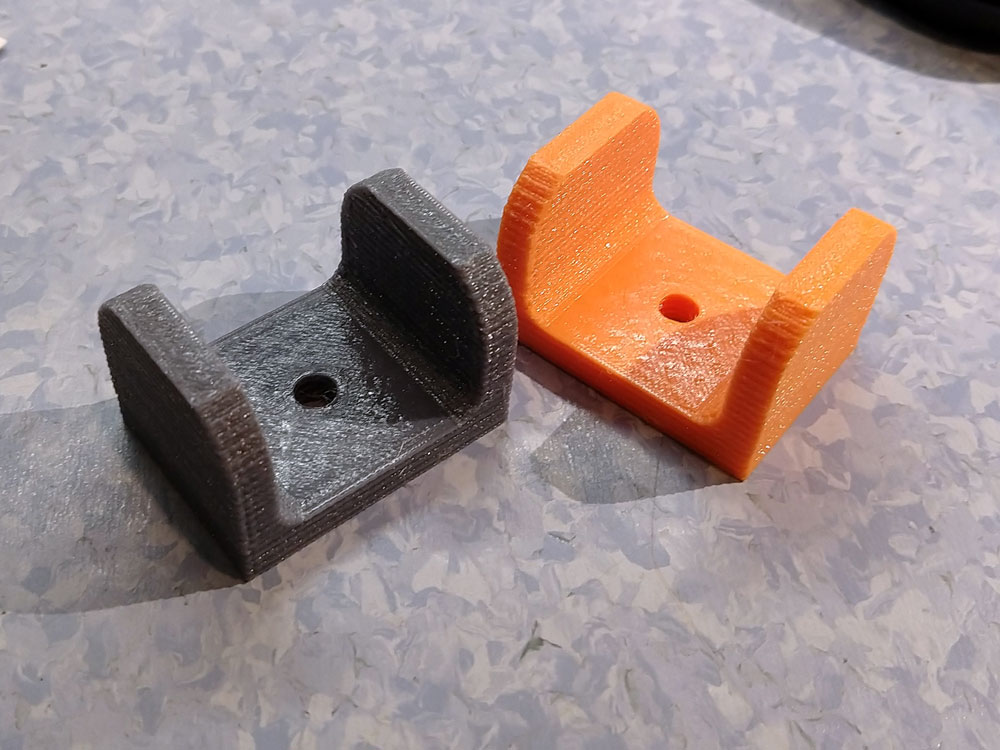

    2019.02.25 Under vinterns strömavbrott har batteriboxen kommit till användning. Har nu två boxar färdiga. Använder DIY / 3D printade skydd på anslutnings-skruvarna för att skydda mot oavsiktlig kortsslutning.


    Undersidan av lock / Färdig batteribox (v.2)

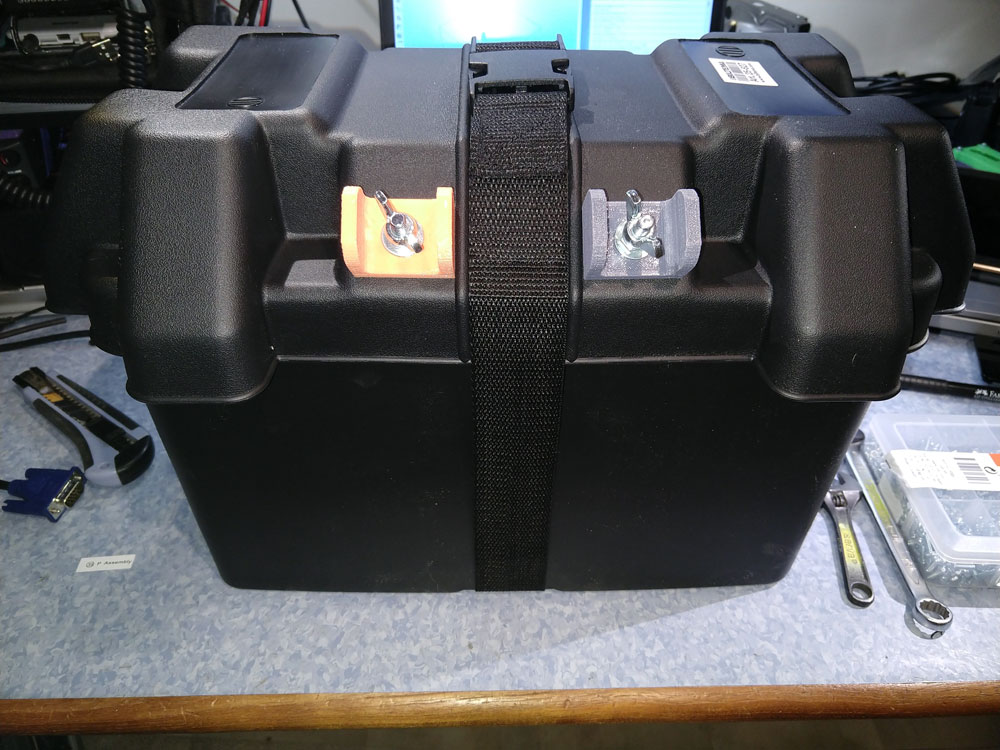

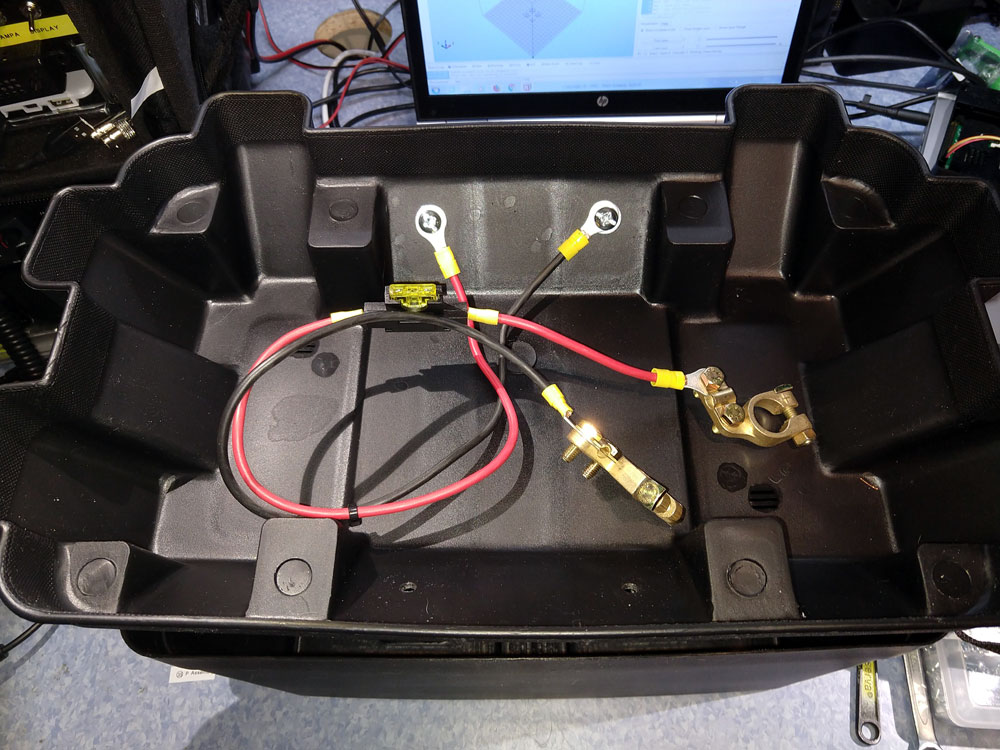

    På den första boxen använde jag polskruvar (Banan-kontakter) - I den senaste varianten använder jag vanliga M6x30 skruvar med vanliga brickor/muttrat och slutligen vanliga vingmutter. Har monterat en 30A bilsäkring direkt vid pol-skon på plusledaren. (Se bild)


    2st Färdig batteriboxar / 3D printade skydd

    2018.03.21 Har påbörjat bygget av en portabel batteri/solcells-laddare för min portabla 'GoBox' - Har lite erfarenhet av liknande utrustning sedan tidigare, använder bl.a. solceller och styrning/regulator i min husbil. Tanken är att använda samma typ av utrustning, men här i ett portabelt utförande.

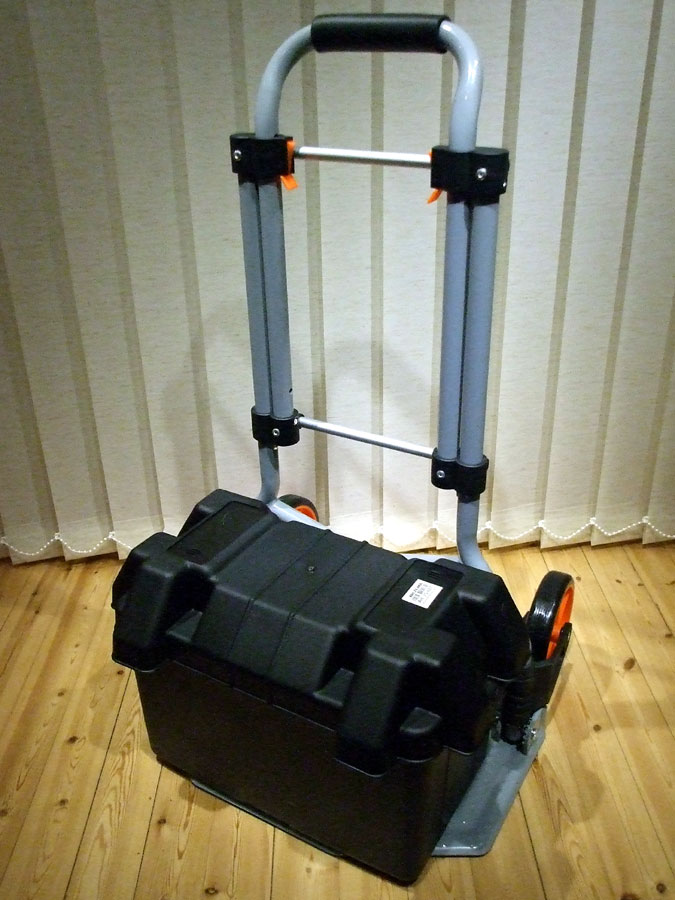

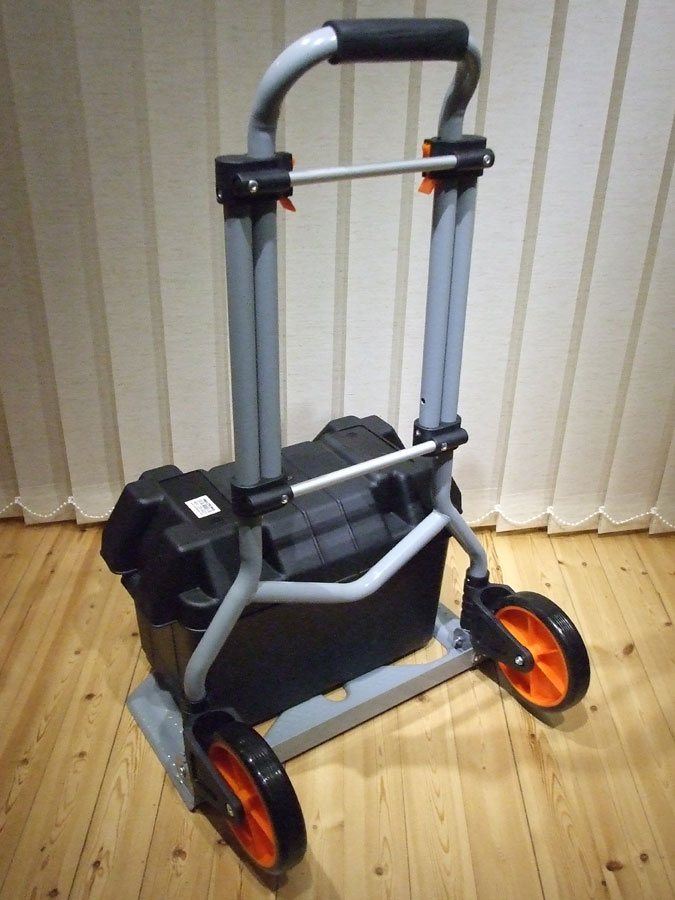

    BatteriBox 'mockup' framsida / baksida

    Beskrivning
    Använder en relativt kraftig bagagekärra från Biltema.se[L2] som 'stomme' i bygget. På bagagekärran transporteras hela enheten, men bagagekärran fungerar även som 'ställning' för solcellerna när dom ska användas. Allt är monterat med remmar så att batteribox / solcells-laddare kan användas separat t.ex. i en sommarstuga eller jaktkoja.



    Beräkning av batteritid (Hägerklicka -> visa bild, för större bilder)

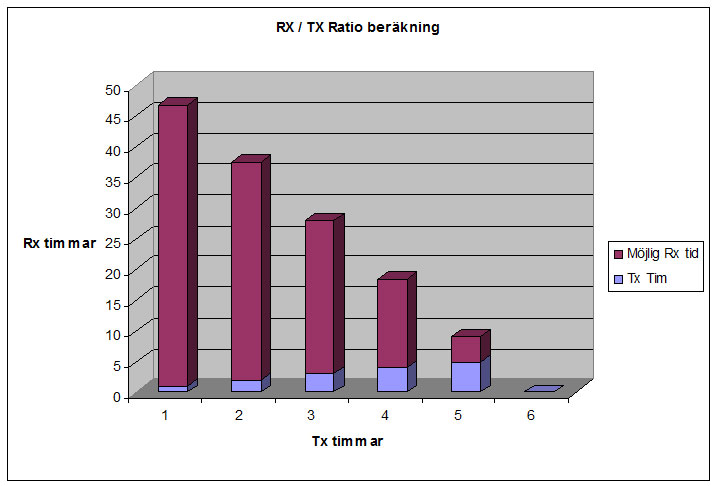

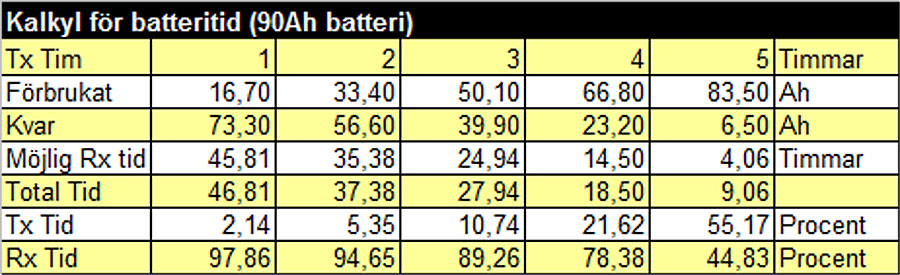

    Tabell & staplar ovan illustrerar relation mellan möjlig tid för lyssning och sändning i förhållande till varandra. Beräkningarna förutsätter att utrustningen drar 1,6 Ampere vid mottagning (båda radioapparaterna igång) och 16,7 Ampere vid sändning (50W ut-effekt från en radio, andra radion i mottagning)

    Planerad (Möjlig) driftstid har beräknats, i tabellen kan man t.ex. utläsa att man lyssna i 14,5 timmar om man vill sända i 4 timmar (80%RX/20%TX)


    Ladd regulator/styrning / Anderson Power Pole

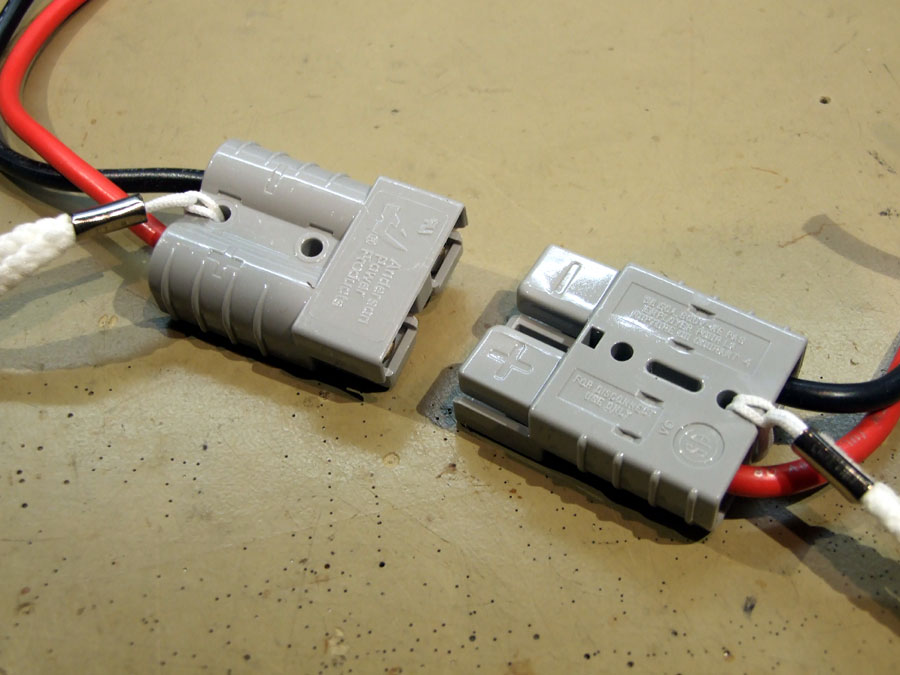

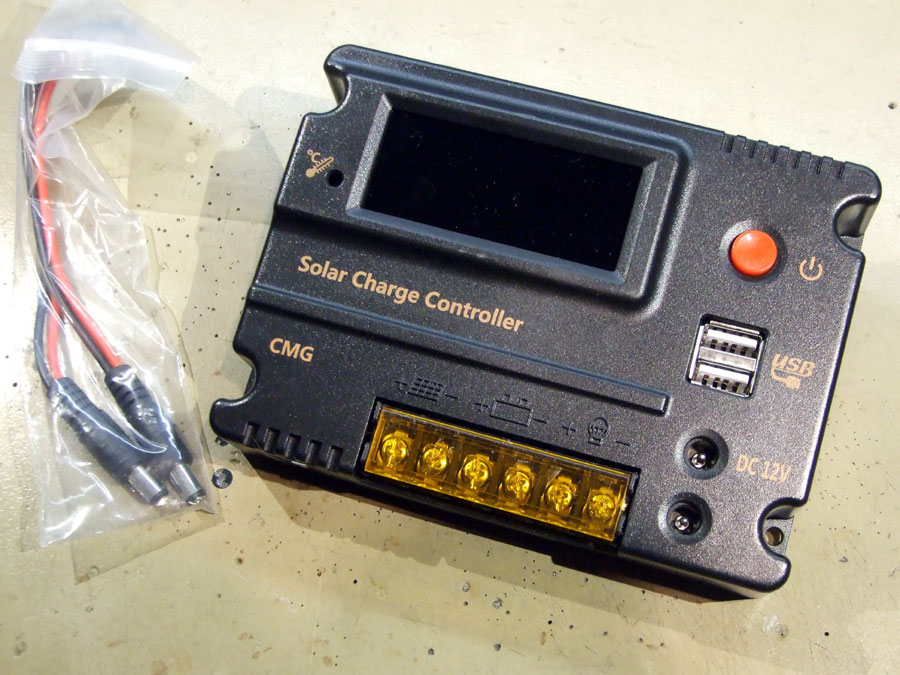

    Regulator/styrningen hanterar flera olika funktioner, den styr laddning från solcellerna och övervakar belastning / effektuttag från batteriet. Använder några begagnade 50A, 'Anderson Power Pole' (original) kontakter för inkoppling av solsell och belastning (In/Utgång till/från batteriboxen)


    IKEA 'JANSJÖ' LED / div. delar

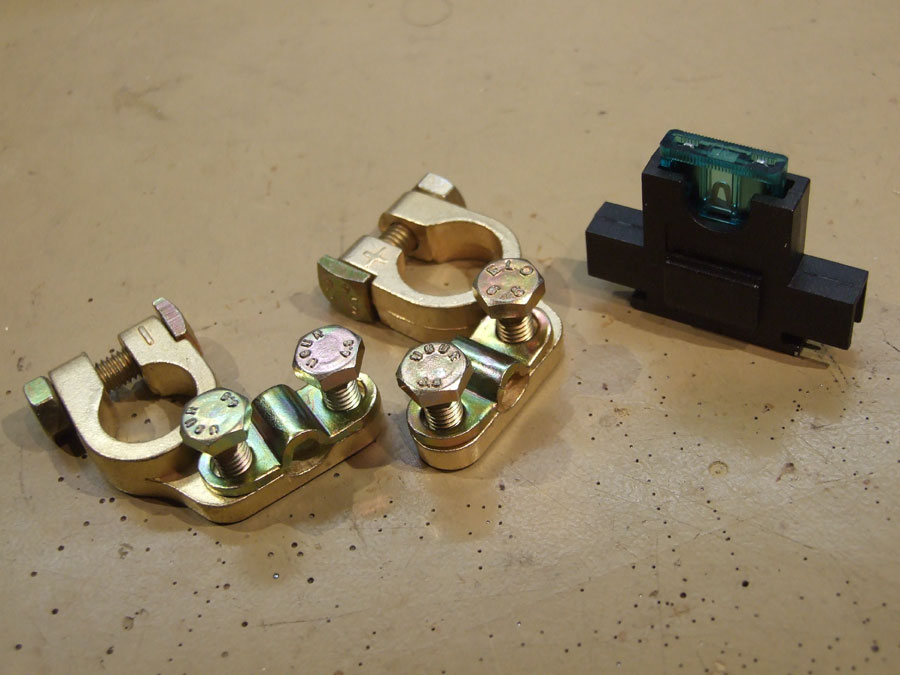

    Planerar även en 'Belysnings-sats' som ska kunna användas tillsammans med BatteriBoxen. Dom olika ljuspunkterna kopplas till regulator/styrningen via 12V utgångarna. Använder i övrigt std. batteriskor, säkringshållare, kabelskor och kopplingsledningar för bil-el.

    Tekniska data 'PowerBox.v.1.0'
    =====================================================================
    Typ ............................... Fristående strömförsörjning
    Spänning DC ....................... 13,8V
    Ström ............................. 30A (Kontirnuerligt)
                                        40A (Max)
    Beräknad driftstid ................ (se tabell)
    Batteri kapasitet ................. 90Ah
    Solcell kapasitet ................. 100W (2x 50W)
    Vikt .............................. (Inkl. batteri)
    Storlek ........................... (HxBxD)
    =====================================================================


    Några noteringar Plus :-)
  • Lätt att upprätta & använda
  • Relativt bra driftstid

    Några noteringar Minus :-(
  • Tyngden
  • Storlek
  • kan bli ganska dyrt! (Om man måste köpa alla delar nytt)
  • Man måste ha bra koll på förbrukningen...

    Budget / Transport
    Kostnader t.o.m. 2018.02.21
    =====================================================================
    BatteriBox - Solcell laddare
    Solcell 50W 2x .......................... 1048,00 (eBay.com)
    Laddregulator ...........................  250,00 (eBay.com)
    Bagagekärra .............................  349,00 (Biltema 15855)
    Batteri 90Ah ............................ 1499,00 (Biltema 8090)
    Batterilåda .............................   99,00 (Biltema 25627)
    Polskor .................................   34,90 (biltema 351657)
    Säkringshållare .........................   19,90 (Biltema 35642)
    Kapsling IP65 ...........................  139,00 (Biltema 350066)
    Packremmar ..............................
    Kabelskor, 4mm2 Ledningar ...............
    Skruv, poppnit, alu.plåt ................

    LED Belysning
    LED ramp ................................  299,00 (ClasOhlsson.se 36-5067)
    JANSJÖ LED spot x2 ......................   99,00 (Ikea 503.863.30)
    DIY 7V Regulator ........................         (Se beskrivning)
    =====================================================================
