DIY-Projekt DC Power Terminal 30A 13,8V Ström fördelare |
INDEX
Senast uppdaterat

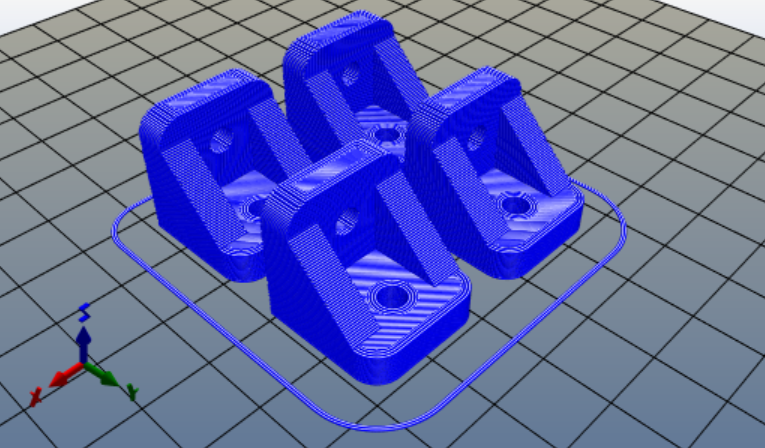

2023.01.31 Ritar, kompilerar och skriver ut fyra montage vinklar till min nya 'DC Power terminal' - Har även tillverkat och oljat in en ytterlåda i äkta teak.

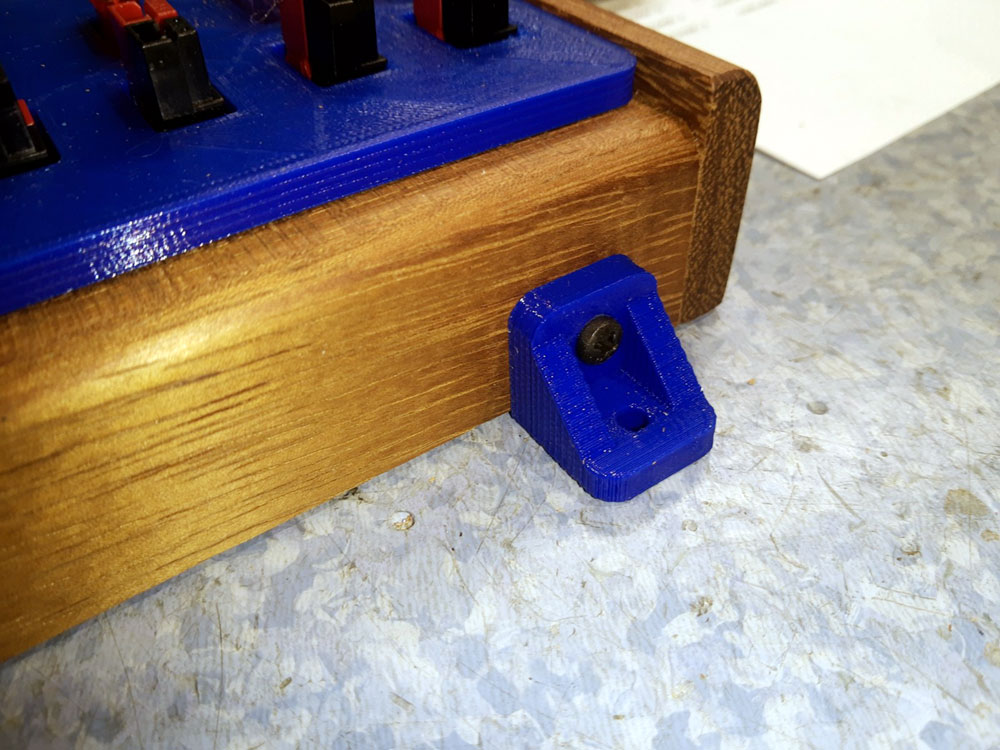

3D-Utskrivna montage vinklar

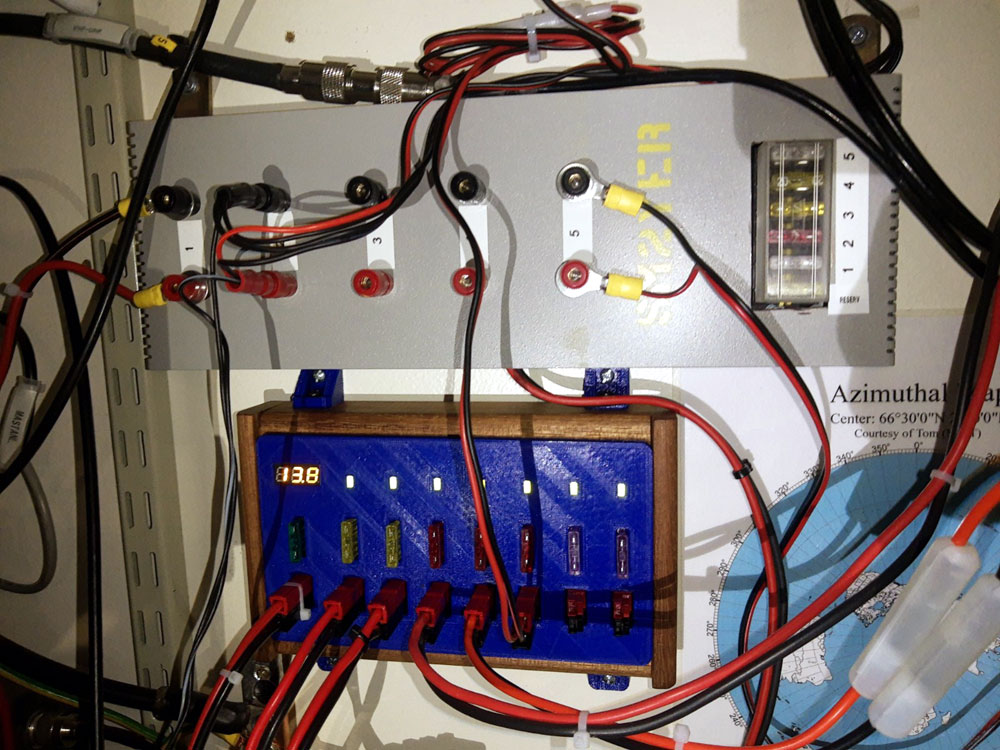

Under kvällen skruvar jag upp power-terminalen på väggen i mitt schack, flyttar upp min gamla ström-fördelare lite för att få plats, löder på 'PowerPole' kontakter på kablarna till mina radio-apparater.

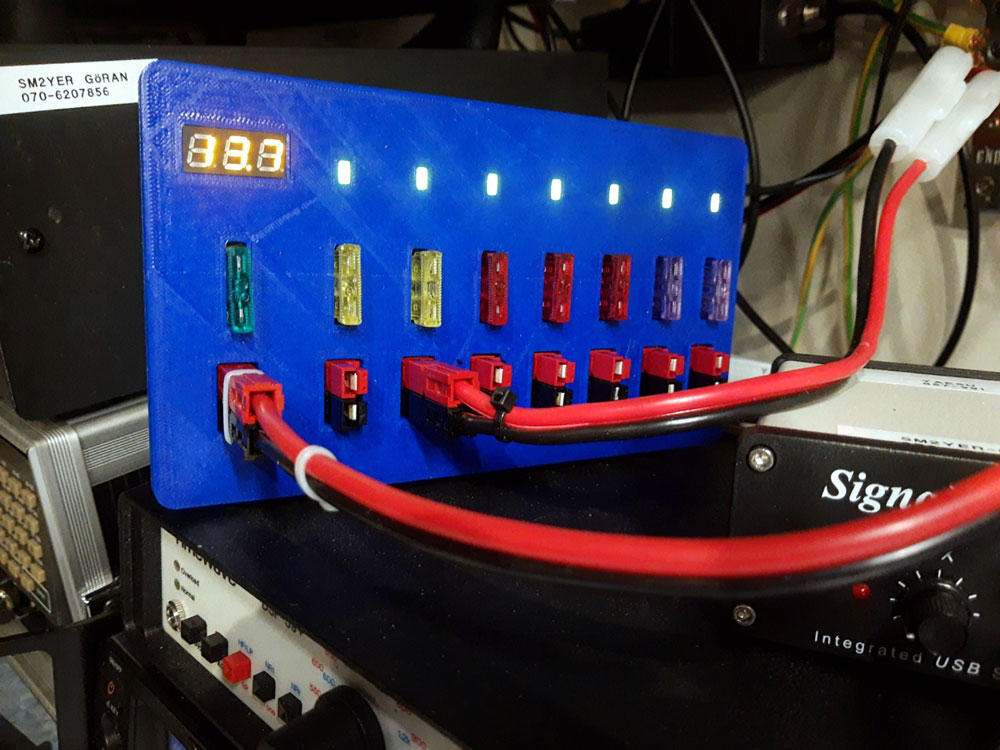

Power-Terminalen nu i skarp drift
Noterar att jag har glömt att montera / koppla in brytaren för att stänga av LCD-modulen och lysdioderna, dom är nu igång konstant. Tanken var att dessa skulle kunna stängas av för att inte dra ström i onödan.
2023.01.30 testar skarpt, provar här att driva min 'GoBox nr#-3' - Kopplar in radion med PowerPole kontakter på en 20A säkring (Pos.2)
Testar Power-Terminal i skarp drift / GoBox nr#-3

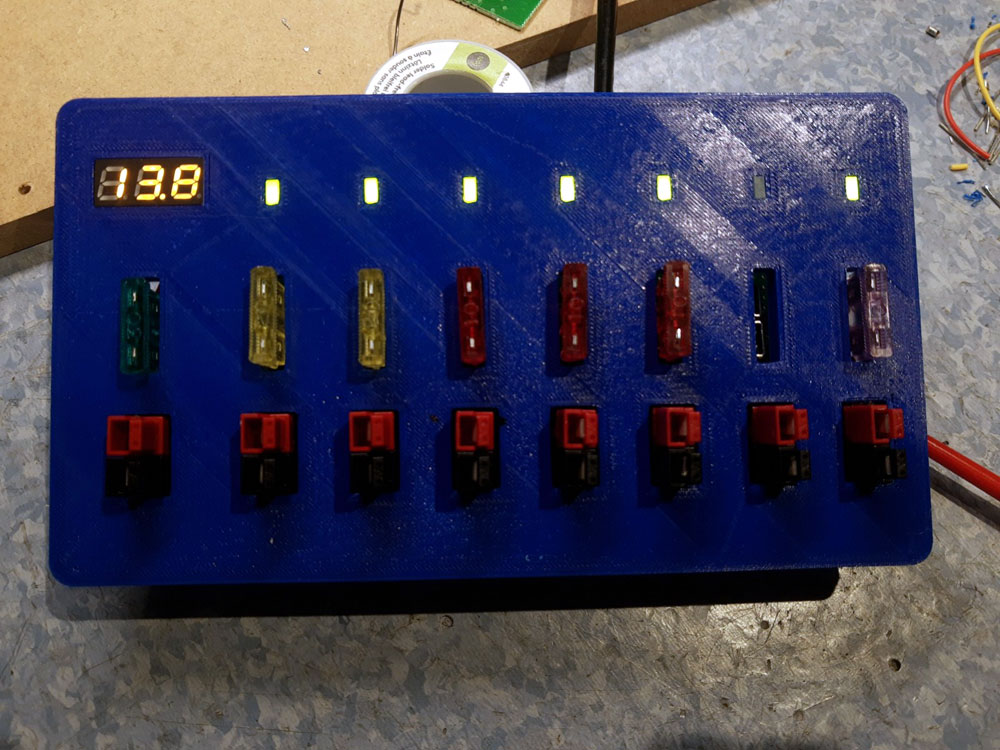

2023.01.29 Monterar PowerPole kontakter, säkringar och LED display / dioder. Testar under kvällen, allt verkar att fungera.
Test funktion igång / Säkring 6 'trasig'

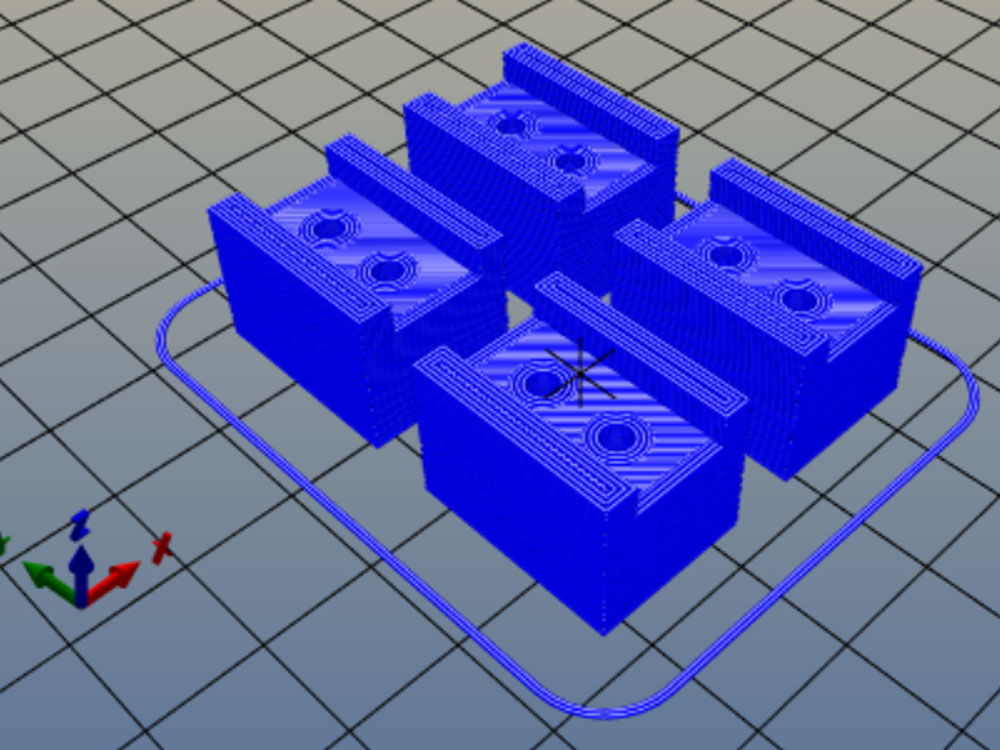

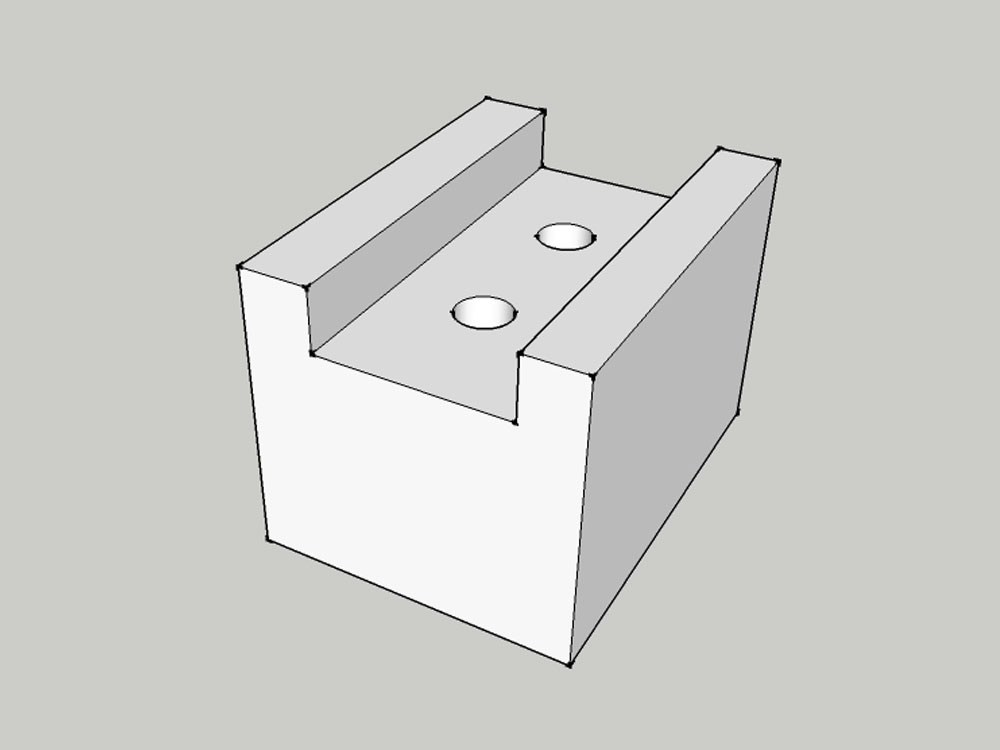

2023.01.28 Tillverkar front-panel, hållare för PowerPole kontakterna och flatstiftshylsorna. Ritar i 3D med en gammal 'SketchUp' version, exporterar till .stl format, renderar utskrift filer (ISO .gcone) med Slic3r, för att sedan skriva ut med min 'VELLEMAN K8200' 3D-Skrivare.

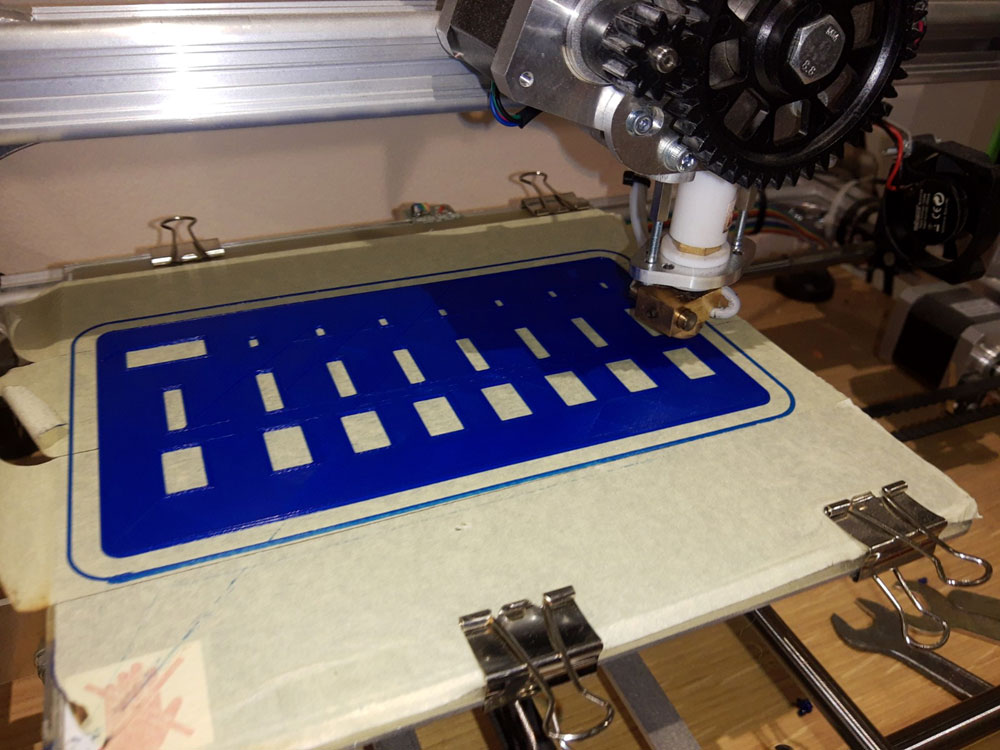

3D-Skiss / Rendering / Utskrift
Här ligger 3D-Print .stl export filerna om någon vill 3D-printa själv.
Från början tänkte jag byta ut min gamla strömterminal, men kom sedan på att det kanske inte är så dumt att ha både 'Powerpole' kontakter och och vanliga hederliga 'banan' kontakter, så den får nog hänga kvar som ett komplement. I nästa DIY bygge blir det nog med båda kontakt typerna.

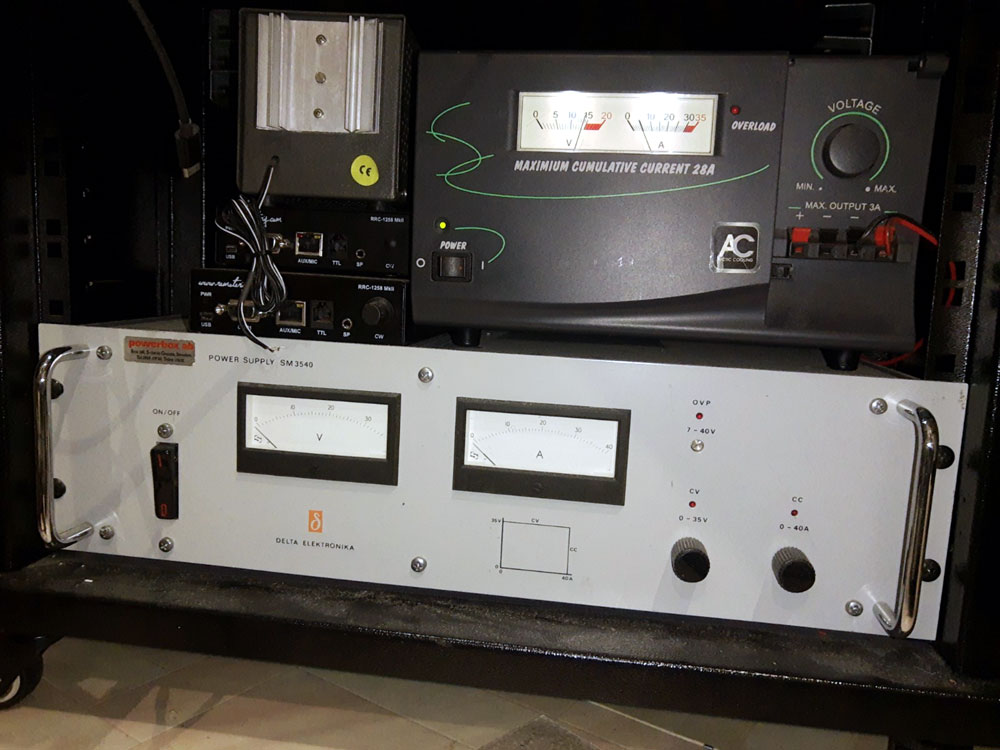

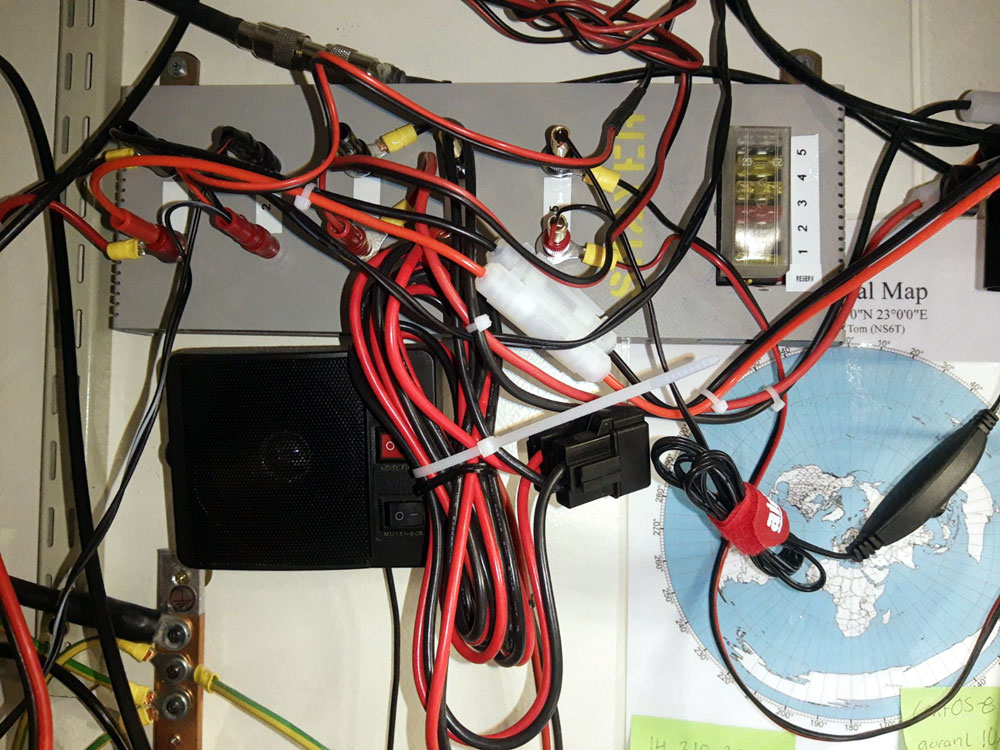

Befintlig DIY ström-terminal / Nätaggregat
ToDo...
I praktiken blir sådana här projekt inte någonsin riktigt färdiga, där är alltid något som går att förbättra...
Beskrivning
Tanken med en ny ström-terminal är dels att få fler anslutningar på en liten yta, och att kunna hålla lite koll. Använder en LED mätmodul för att hålla koll på ingångs-spänning / ev. spänningsfall, med 7st gröna 5x2mm fyrkantiga lysdioder (LED) kan jag kontrollera om alla säkringar är hela. Minus till mätmodulen och lysdioderna kopplar jag över en brytare så att dom kan stängas av.

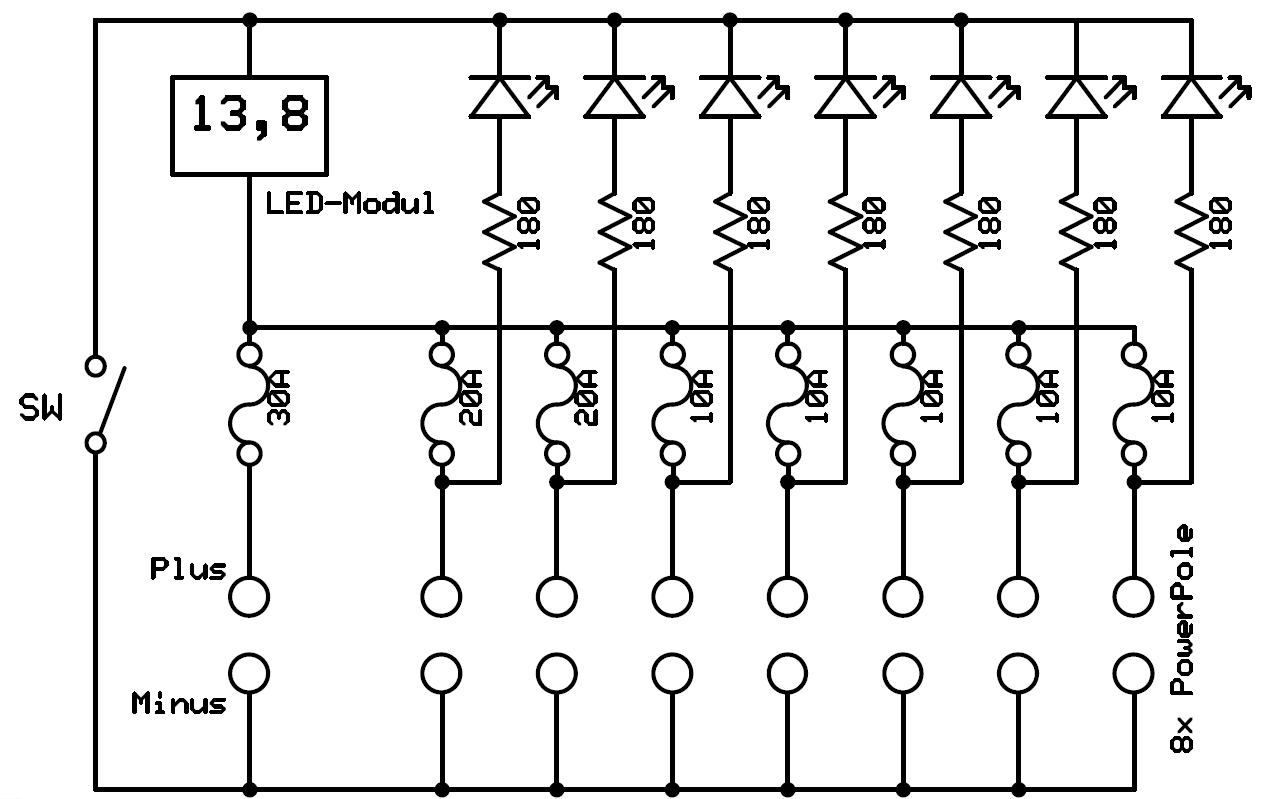

Krets-schema
Som man ser på krets-schemat (Här ovan) så är det inte någon särskilt komplicerad koppling. Använder 'Anderson PowerPole' kontakter av type 'PP15-45' med stift/kontakt-bleck för 30A. Varje säkring hålls på plats av 2st std. flatstiftshylsor 6,3x0,8mm (Blå)
'PowerPole' kontakterna monteras två och två (Se bild här nedan) - Totalt åtta par, en matning / ingång och sju uttag / utgångar. Samtliga säkras separat.

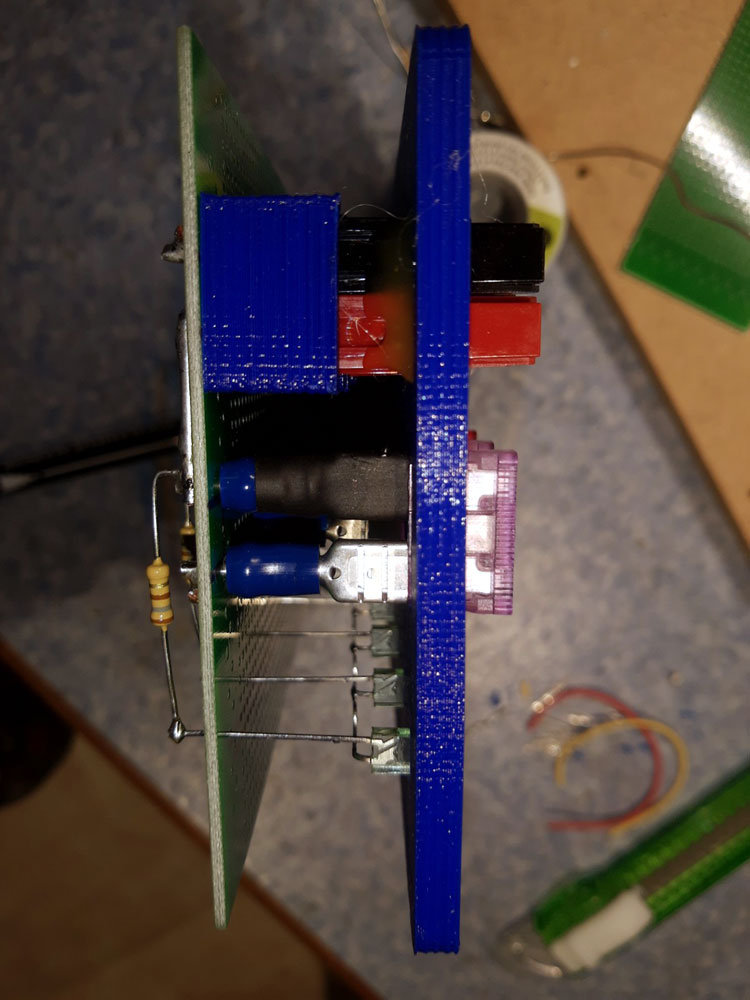

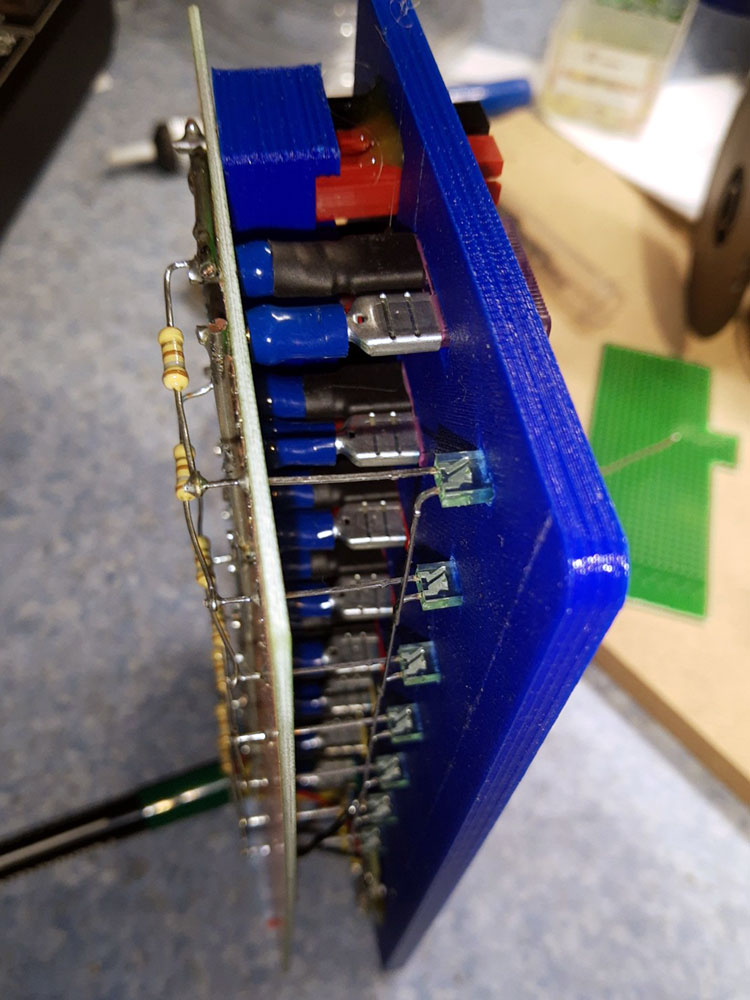

DIY DC Power terminal, baksida / sida

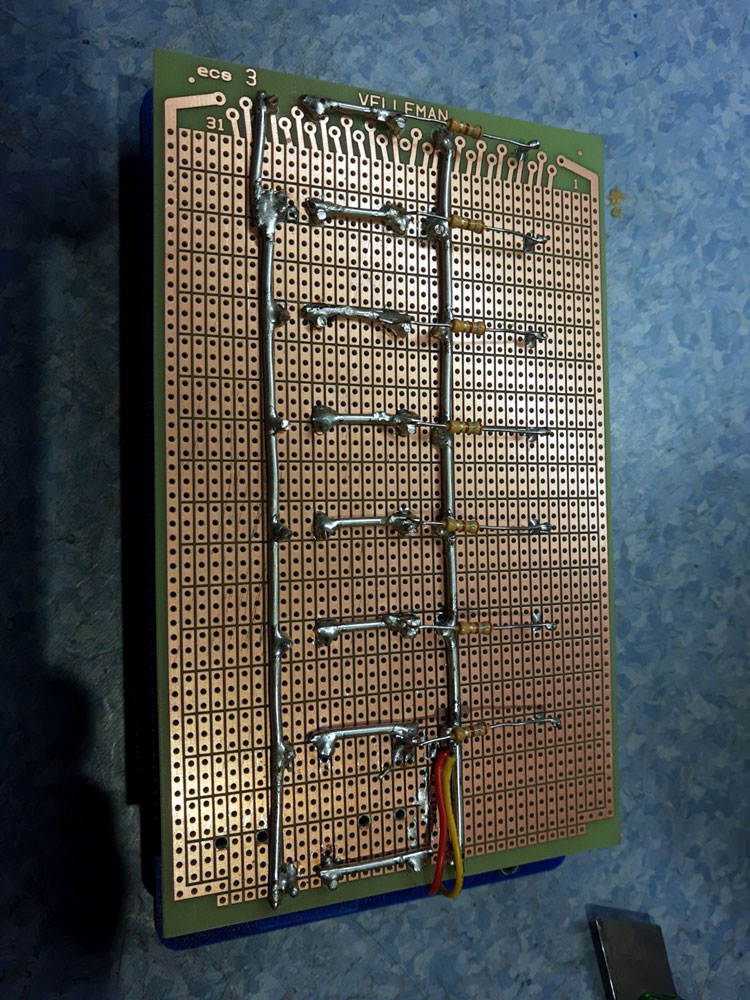

Allt monteras med hjälp av ∅2mm förtennad koppartråd på ett 160x100mm ISO experimentkort. (Se bild)

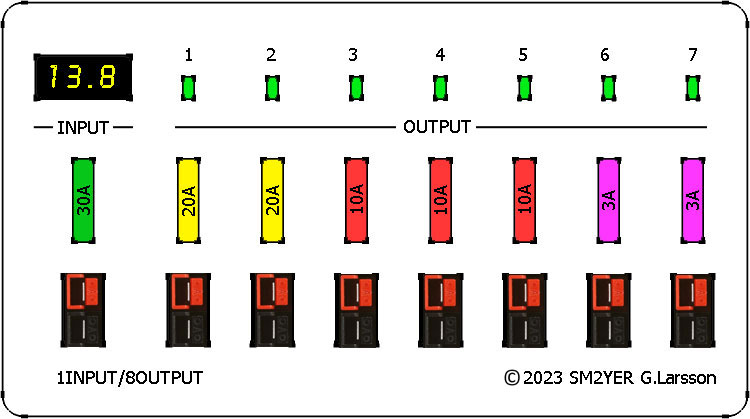

Frontpanelen är ritad med 'SketchUp' och utskriven i PLA-material (Plast) med 3D-Skrivare, layout framgår av skiss här nedan.
Frontpanel
INPUT | 30A | Strömförsörjning alt. batteribox | MAAS EPA-9300 OUTPUT-1 | 20A | HF-Radio | Yaesu FT-991A OUTPUT-2 | 20A | HF-Radio | GoBox nr#3 OUTPUT-3 | 10A | VHF/UHF/DMR radio | CSI CS800D OUTPUT-4 | 10A | VHF-Radio/69MHz | AnyTone AT-5189 OUTPUT-5 | 10A | HF-Radio/27MHz | HygGain V OUTPUT-6 | 3A | Div. Instrumentbelysning | MFJ-962D / DAIWA CN-102L OUTPUT-7 | 10A | Matning till bef. DC-Terminal | LED-List + Div. Instrumentbelysning |
Till (Gamla) Bef. DC-Terminal kopplas:
Anslutning-1 | 10A | INPUT | Från nya DC-terminal utgång-7 Anslutning-2 | 3A | Div. Instrumentbelysning | Bef. koppling Anslutning-3 | 10A | Reserv | Test m.m. Anslutning-4 | 10A | Reserv | Test m.m. Anslutning-5 | 3A | LED-List | Bänkbelysning |
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] Kablar, kontakter m.m. @ www.electrokit.se
[L2] Krympslang, skruvar, muttrar m.m. @ www.biltema.se
Länkar / Referenser:
[R1]
