DIY-Projekt
CrossBand repeater
Lämplig för licensfria VHF/UHF frekvenser


INDEX
  • Inledning
  • Senast uppdaterat
  • Beskrivning
  • Principskiss / Täckning
  • Budget / Transport
  • Referenser / Länkar m.m.
  • 'Disclaimer'




    Princip CrossBand repeater

  • Inledning
    Planen är att sätta ihop en enkel / portabel radio repeater, den ska kunna användas vid t.ex. sport / frilufts evenemang, i en scout-kår, eftersök, jakt eller vid kris-samband.

    Repeatern är tänkt att kunna användas på licensfria frekvenser avsedda för PR/PMR-Radio. Det går inte att klämma in både RX & TX frekvenser inom samma licenfria frekvensband, väljer därför att köra 'CrossBand' - Med IN frekvens (UP Link) på 155MHz VHF-Band och UT frekvens (DOWN Link) på 446MHz UHF-Band.

    För att slippa 'tjuv' öppning väljer jag även att lägga till Ton-Squelch (CTCSS) med 107,2Hz subton. Repeatern ska kunna användas tillsammans med billiga hand apparater t.ex. 'BAUFENG UV5R' - Enda kravet är att apparaterna har VHF/UHF (Dualband) och CTCSS ton-squelch.

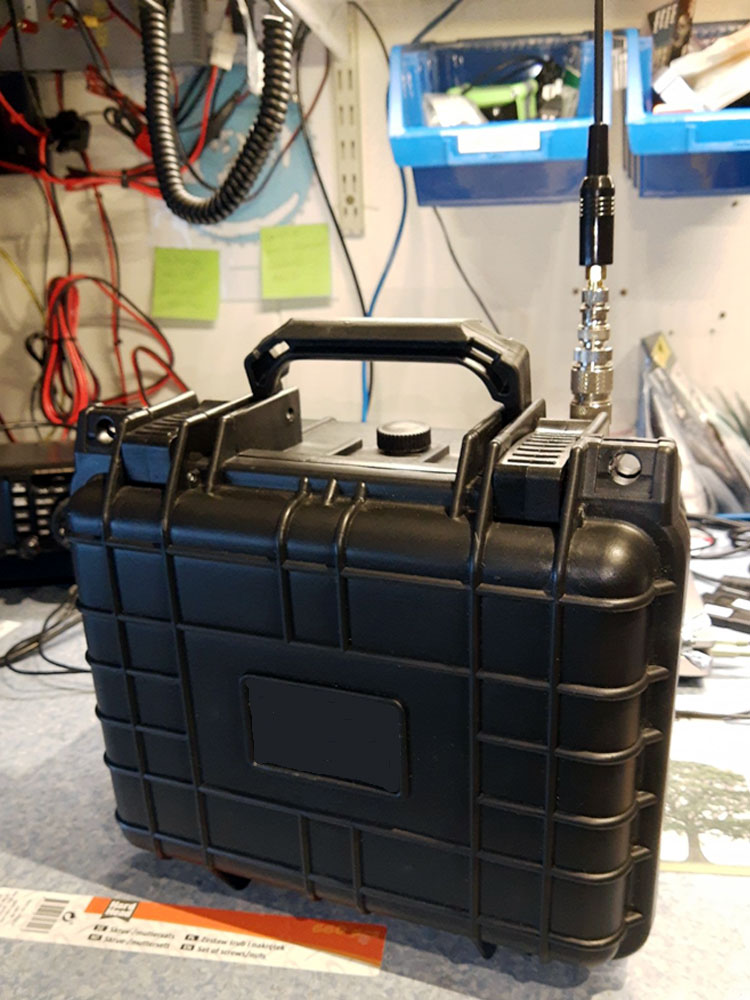

    DIY CrossBand repeater i skyddsväska
    Senast uppdaterat

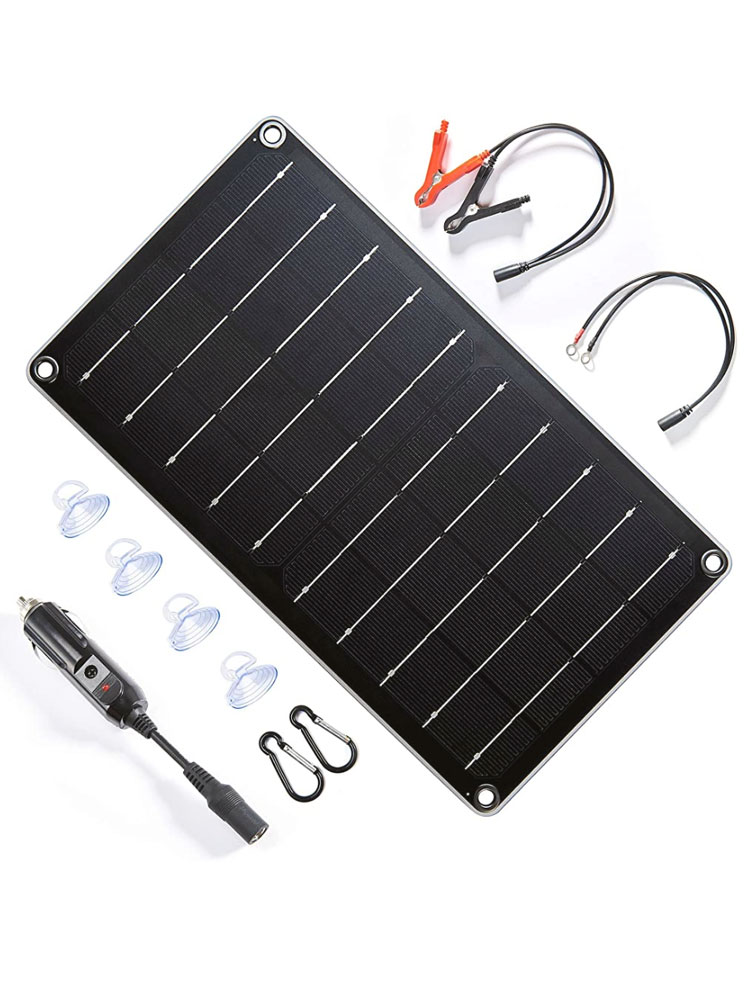

    2021.04.18 Testar en 10W solcell, den ska vara vattentät och har inbyggd ladd-automatik för att ladda 12V batteri. Ställer upp repeatern & solcellen på fönsterbrädan. Fönstret är tyvärr i östlig riktning, så där är bara direkt sol till mitt på dagen. Ska försöka att hitta en lämpligare placering för testning. Inväntar en bättre antenn för att sätta upp den för skarp utomhus test.

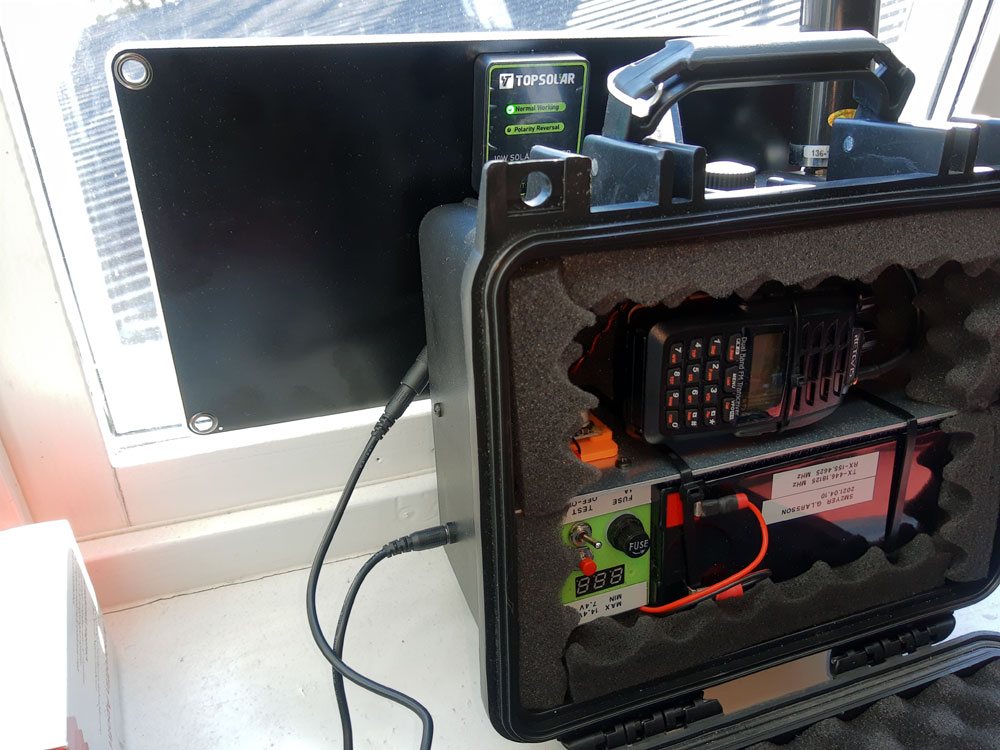

    DIY CrossBand repeater med solcell

    Kvar att göra är:

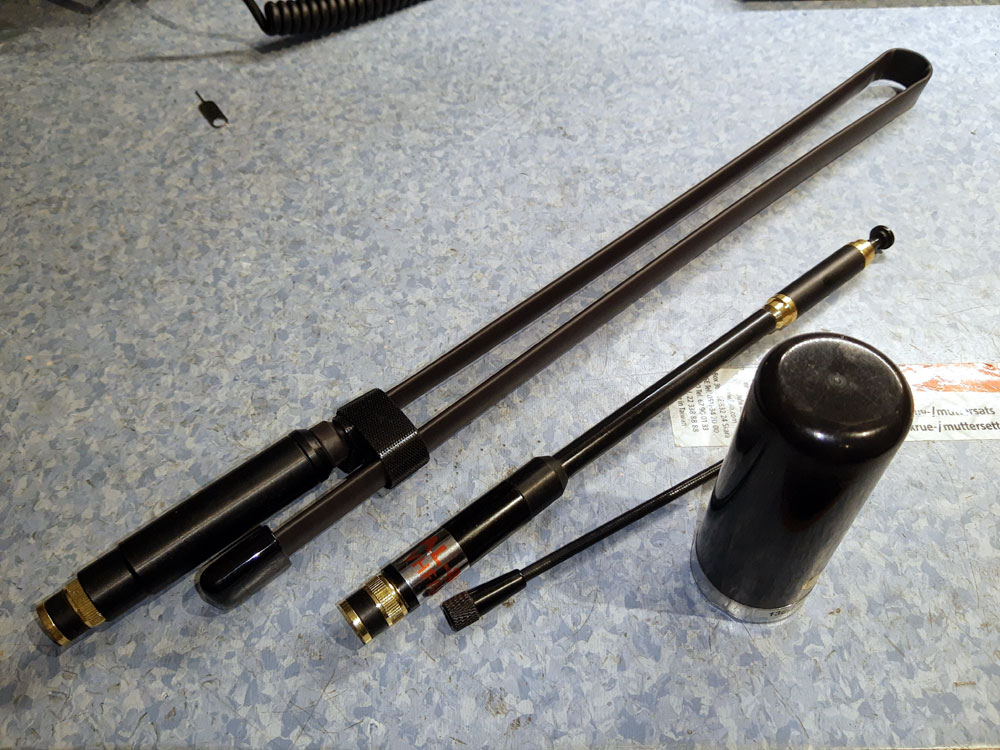

  • Skaffa bättre yttre antenn med UHF alt. BNC kontakt
  • Montera säkringshållare / 1A säkrings-panel
  • Testa laddning
  • Testa drift med solcell (Pågående!)
  • Testa driftstid
  • Testa räckvidd / täckningsområde (Pågående!)

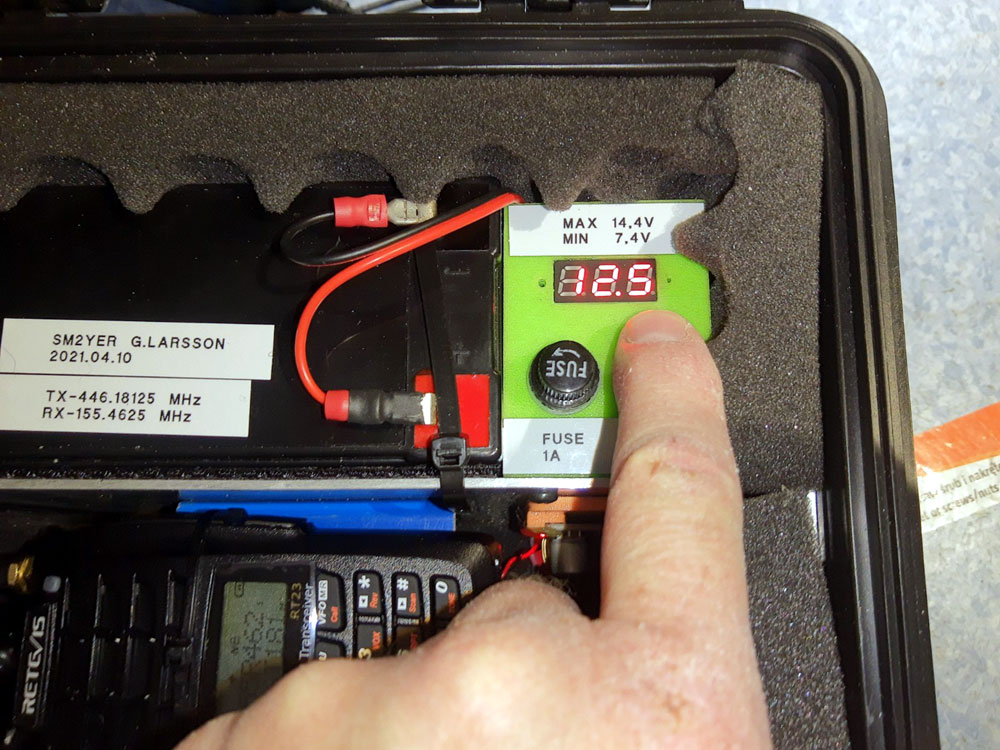

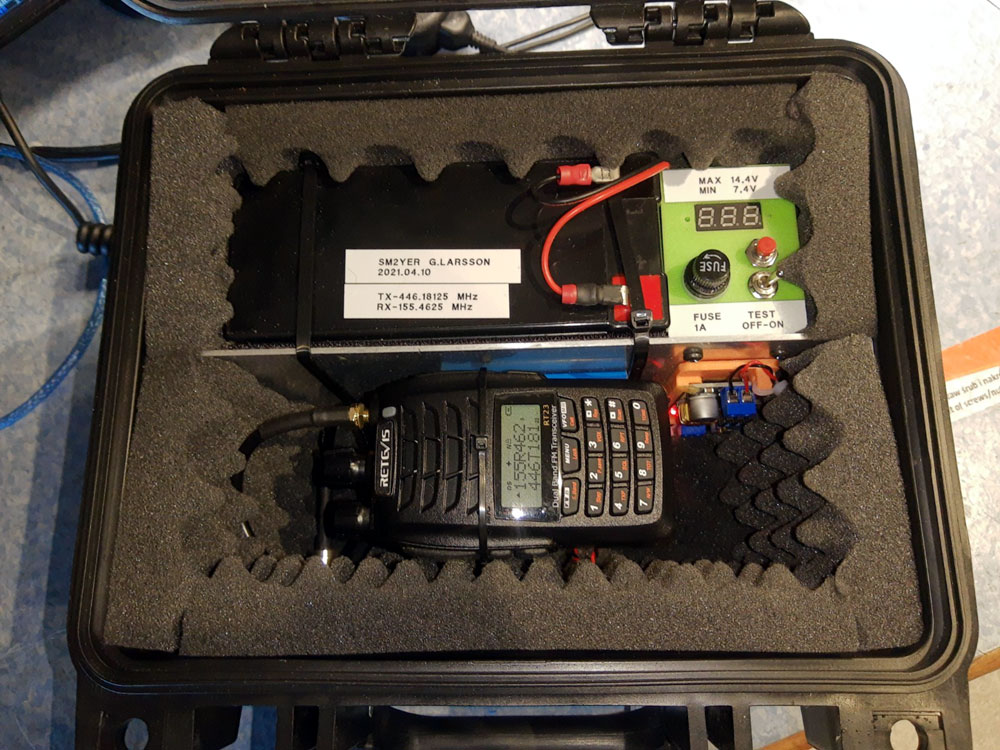

    2021.04.16 Har uppdaterat 'kontroll-panelen' med en LED-display, när man trycker på 'Test' knappen visar LED-displayen aktuell batterispänning.

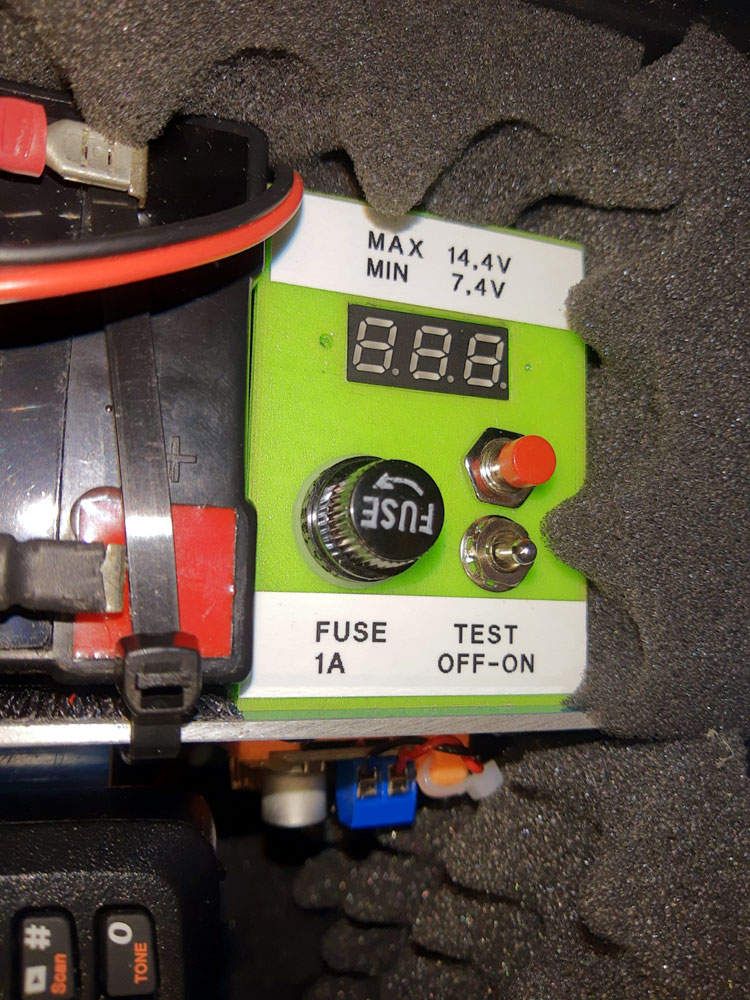

    DIY CrossBand repeater nu med LED-display

    Nu är även säkringshållaren med 1A säkring på plats. Allt är samlat och lätt att komma åt vid sidan av batteriet.

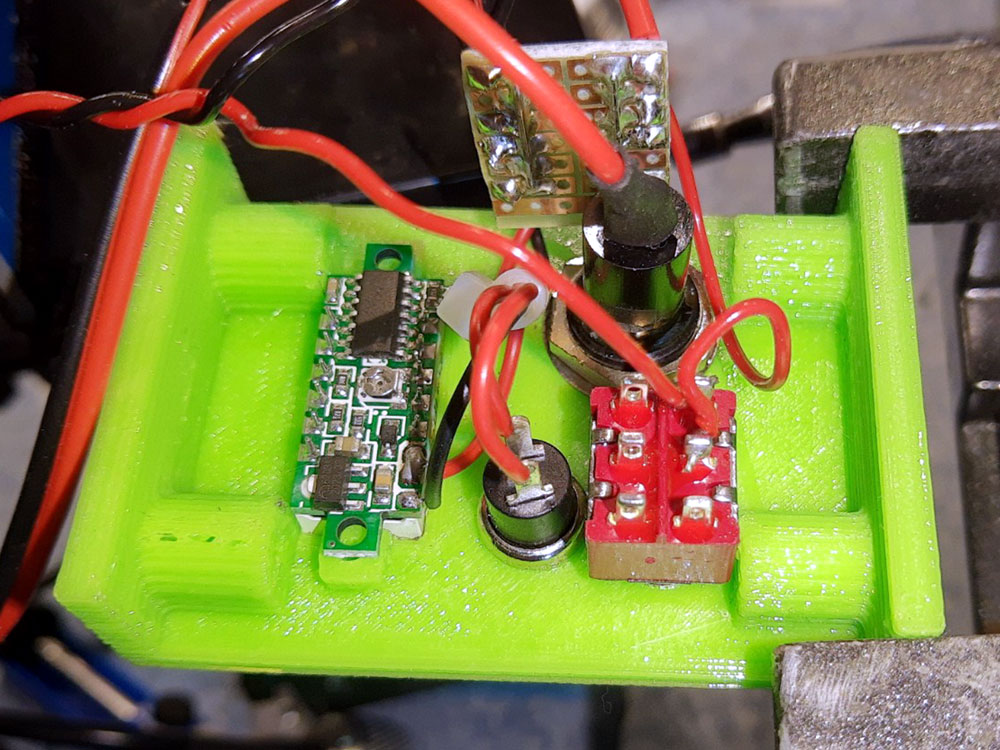

    'Kontroll-panel' baksida / Aktuell batterispänning

    2021.04.13 Fick för mig att spela in en liten 'demo' film,- den ligger nu här nedan.

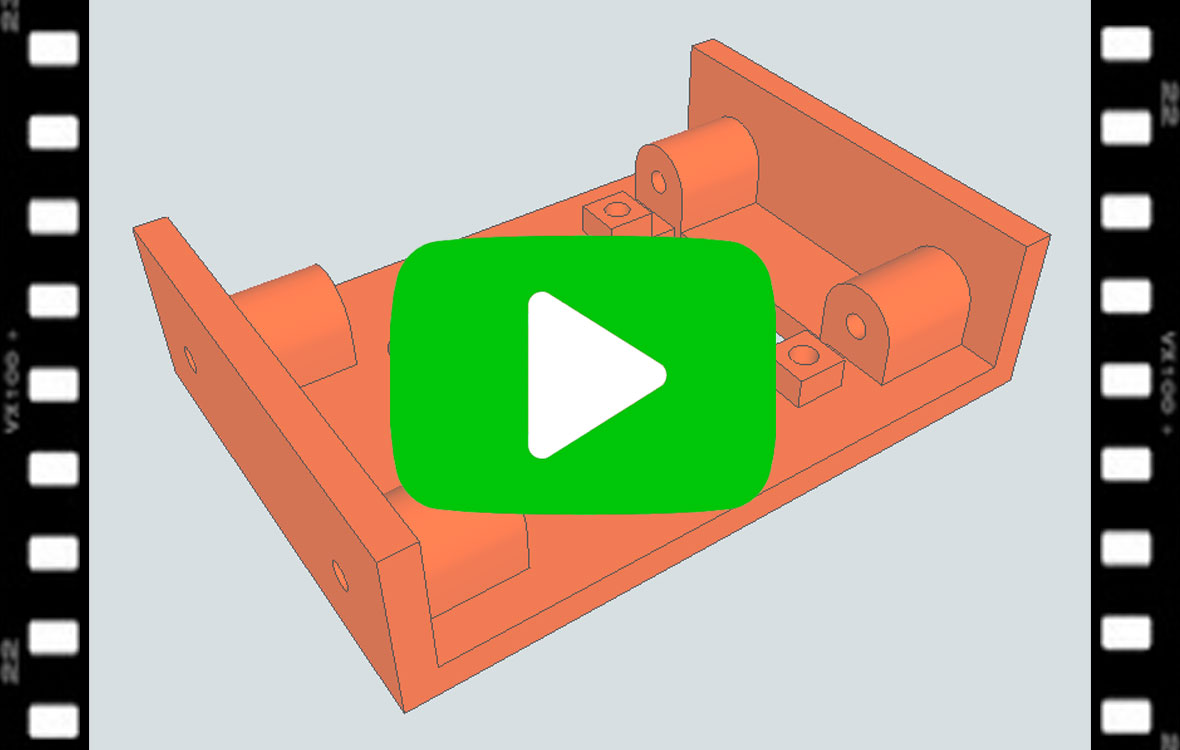

    Film1 - Rendering av 3D-Utskrift / Film2 - Crossband repeater demo

    2021.04.13 Testar driftstid, nu inne på fjärde dygnet, batterispänningen sjunker ca. 0,55Volt per dygn. Då borde det m.a.o. gå att köra ytterligare ca. 4-6dagar (Totalt 8-10 dagar) utan problem. Noterar att andelen sändning (TX) är betydligt lägre än det jag har i mina beräkningar, vilket bör betyda att dom beräknade driftstiderna (Se nedan) är ganska nära sanningen.

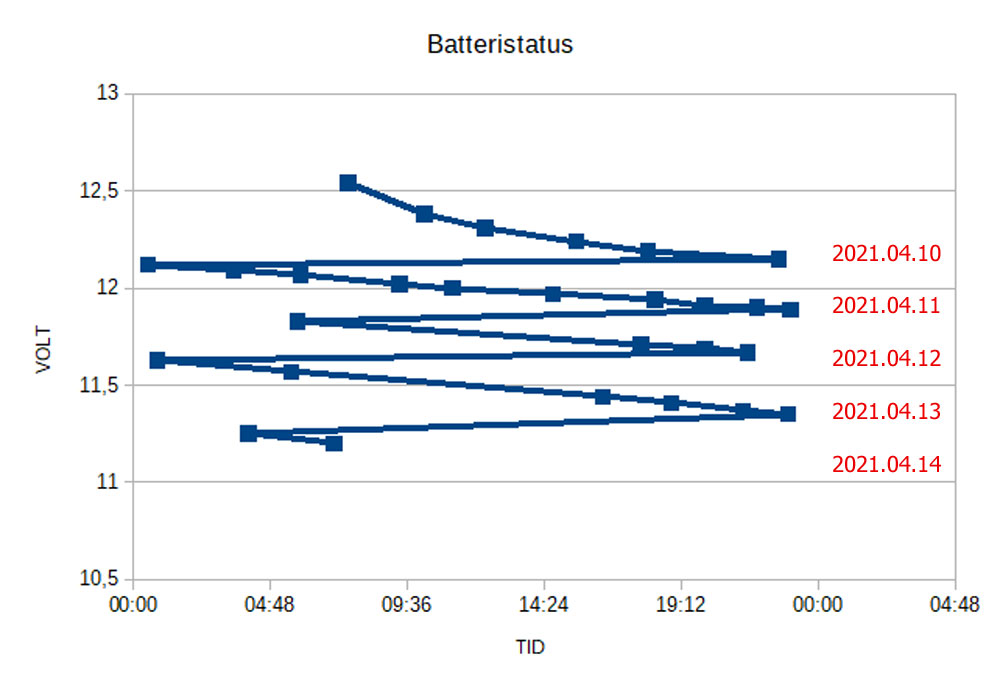

    Batterispänning, dygn 4

    2021.04.11 Repeatern går nu på andra dygnet, nedan ser man hur batterispänningen förändras över tid. Spänningen har fallit från 12,55 till 12,05 volt på 26 timmar (0,5V / dygn) - Om jag förstår rätt så borde radion fungera klanderfritt ner till ca. 7,4Volt.

    Lägger in frekvenser & CTCSS inställningar i kodpluggen till mina RETEVIS RT3s handapparater, det fungerar utmärkt på en gång!

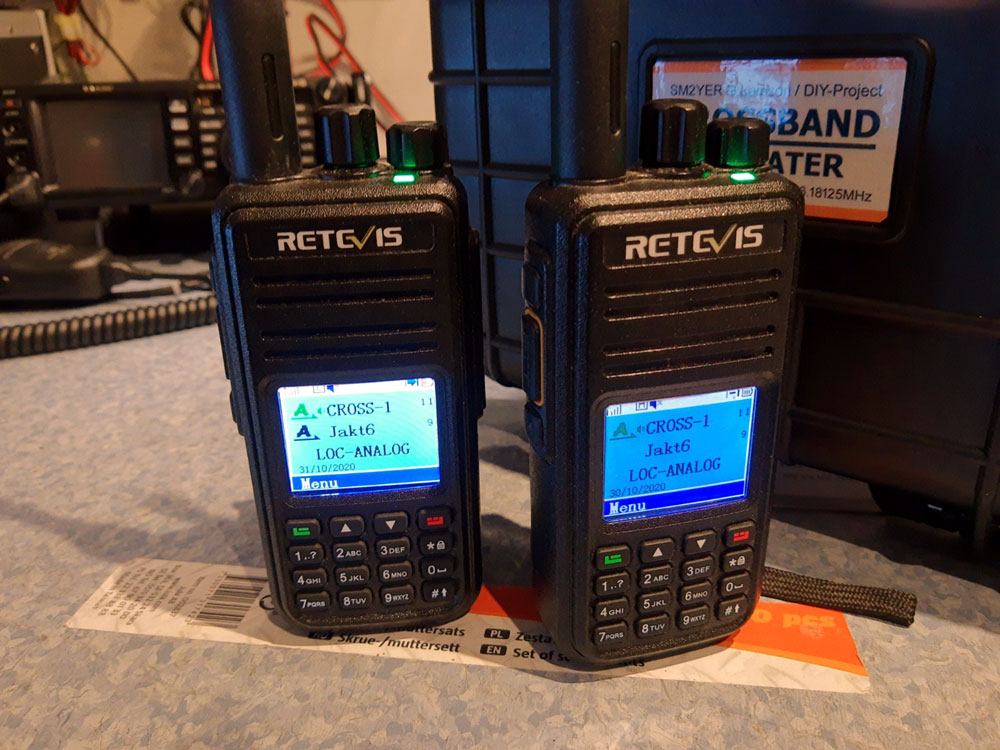

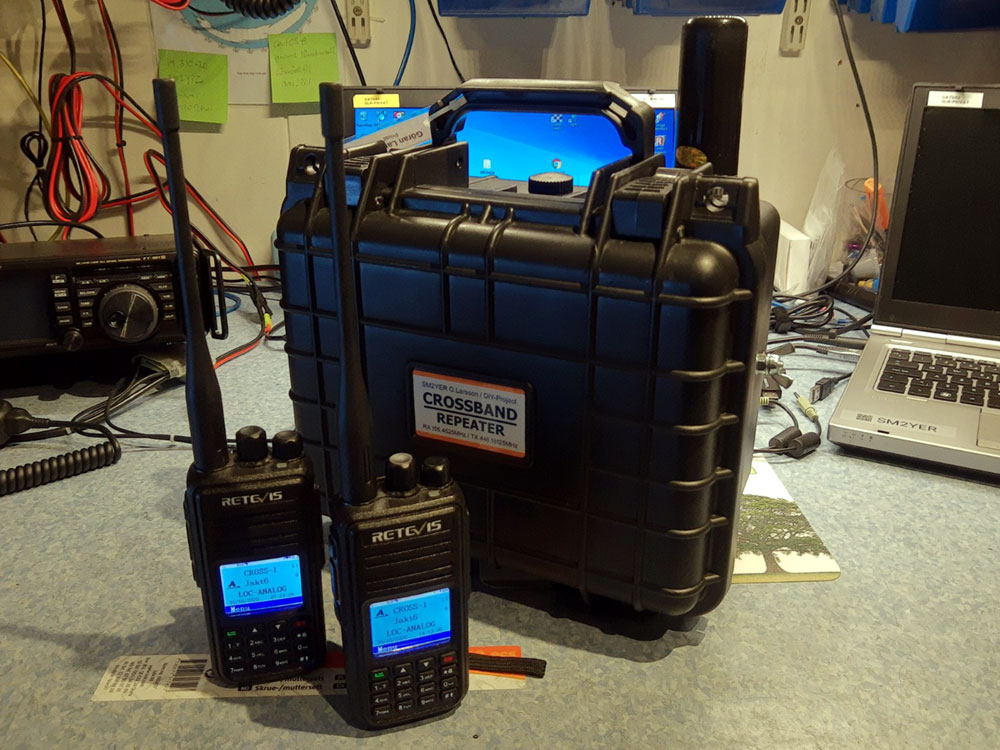

    CrossBand repeater klar / Testar 2x RETEVIS RT3s

    Har beställt säkringshållare, bättre yttre antenn, 10W solfångare / laddare samt LED-modul för kontroll av batteri-status (Voltmätere)

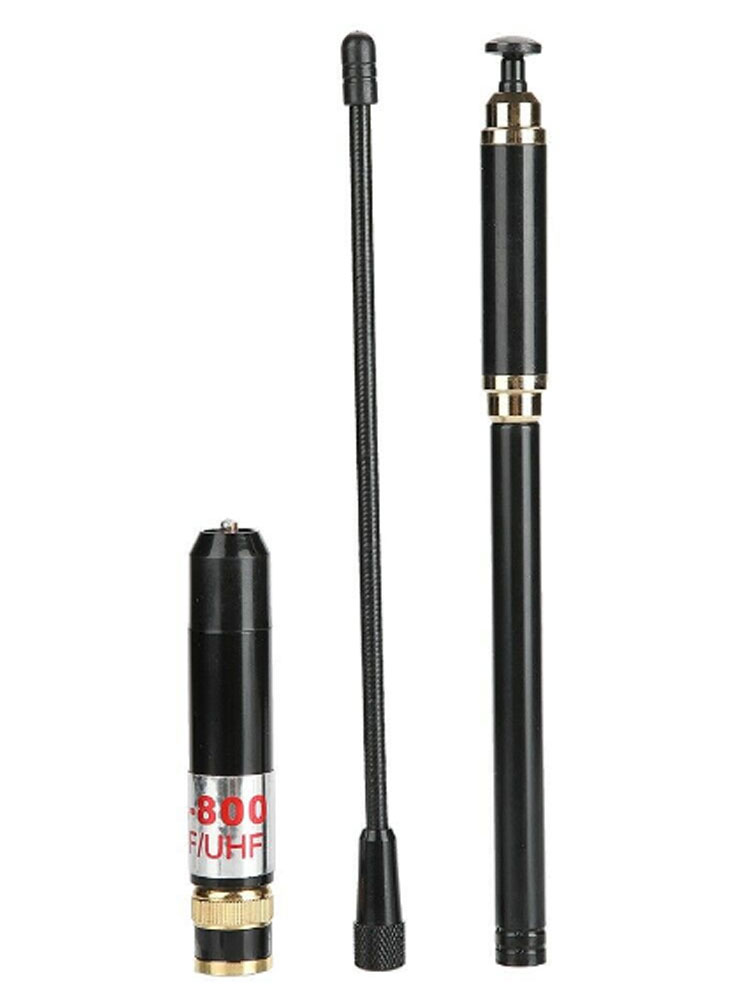

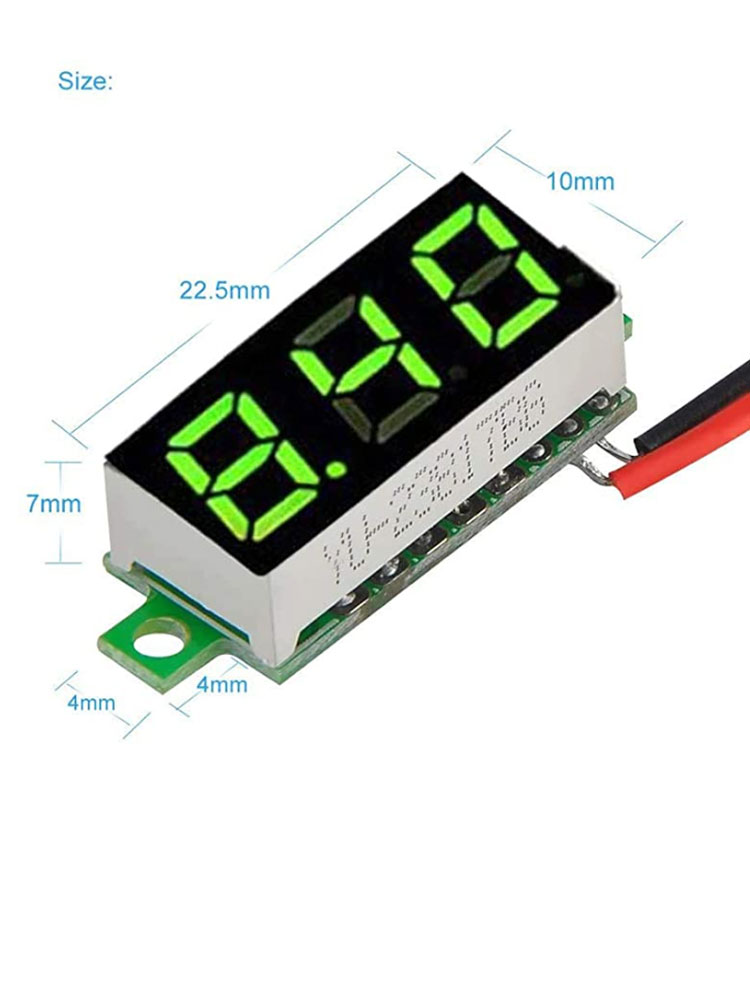

    Antenn / 10W Solcel / LED-Modull

    2021.04.10 Testar min CrossBand repeater, beräknar ungefärlig drift-tid o.s.v. Justerar config lite, här är dom inställningar jag använder just nu.

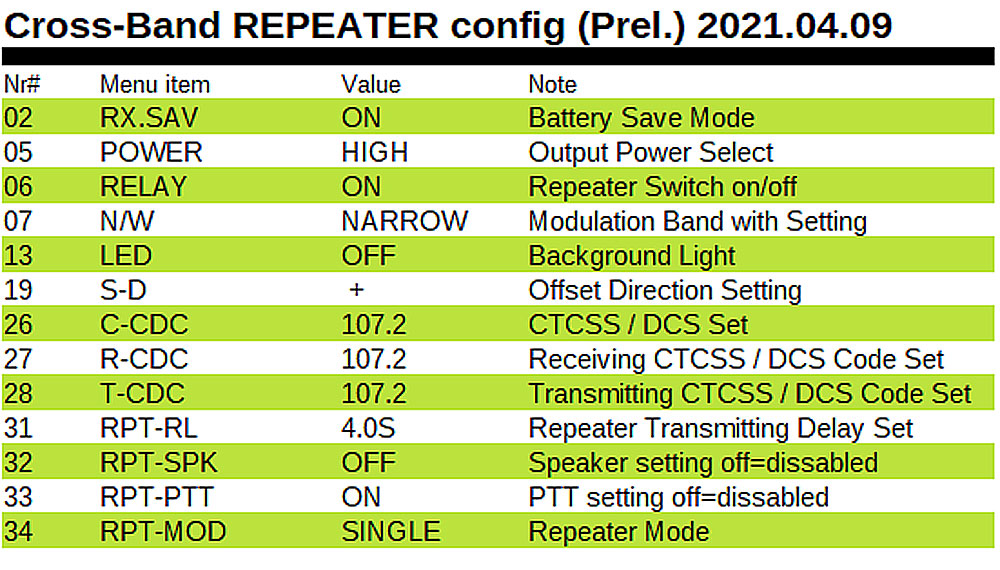

    CrossBand repeater config 2021.04.09

    Noterar att jag någonstans i config förväxlat IN/UT frekvenserna på min CrossBand repeater. Men nu är dom rätt!

  • RX 155.46250 MHz (UPLINK)
  • TX 446.18125 MHz (DOWNLINK)

    Har valt frekvenserna för att maximera räckvidd på hand apparaterna som ska användas med repeatern. Dom ska sända på 155.46250MHz
    (Förutsätter att VHF frekvensen har längre räckvidd)

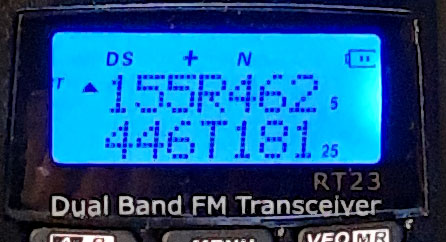

  • RT23 Display readout

    Beräkning av batteri-tid
    Försöker mig på en beräkning av (teoretisk) drifts-tid vid olika 'belastnings förhållanden' - Här nedan har jag beräkningar för RX/TX förhållanden: 90/10, 80/20, 70/30 och 50/50.
    (Gissar att ett faktiskt förhållande ligger runt 90/10 = 10% sänd-tid)

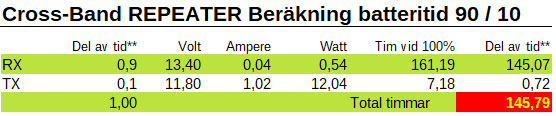

    Beräkning 1 / batteri-tid 90/10 ratio (RX/TX)(6,1 dagar)

  • 90/10 (RX/TX Ratio) ger en beräknad batteritid = 145,8 timmar

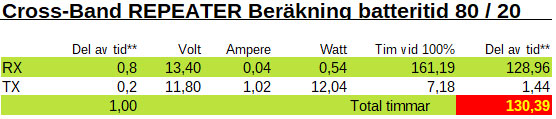

    Beräkning 2 / batteri-tid 80/20 ratio (RX/TX)(5,4 dagar)

  • 80/20 (RX/TX Ratio) ger en beräknad batteritid = 130,4 timmar

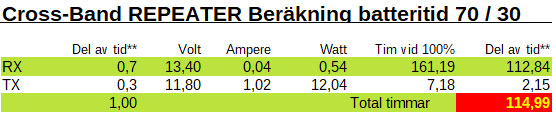

    Beräkning 3 / batteri-tid 70/30 ratio (RX/TX)(4,8 dagar)

  • 70/30 (RX/TX Ratio) ger en beräknad batteritid = 115 timmar

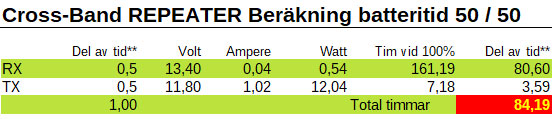

    Beräkning 4 / batteri-tid 50/50 ratio (RX/TX)(3,5 dagar)

  • 50/50 (RX/TX Ratio) ger en beräknad batteritid = 84,2 timmar

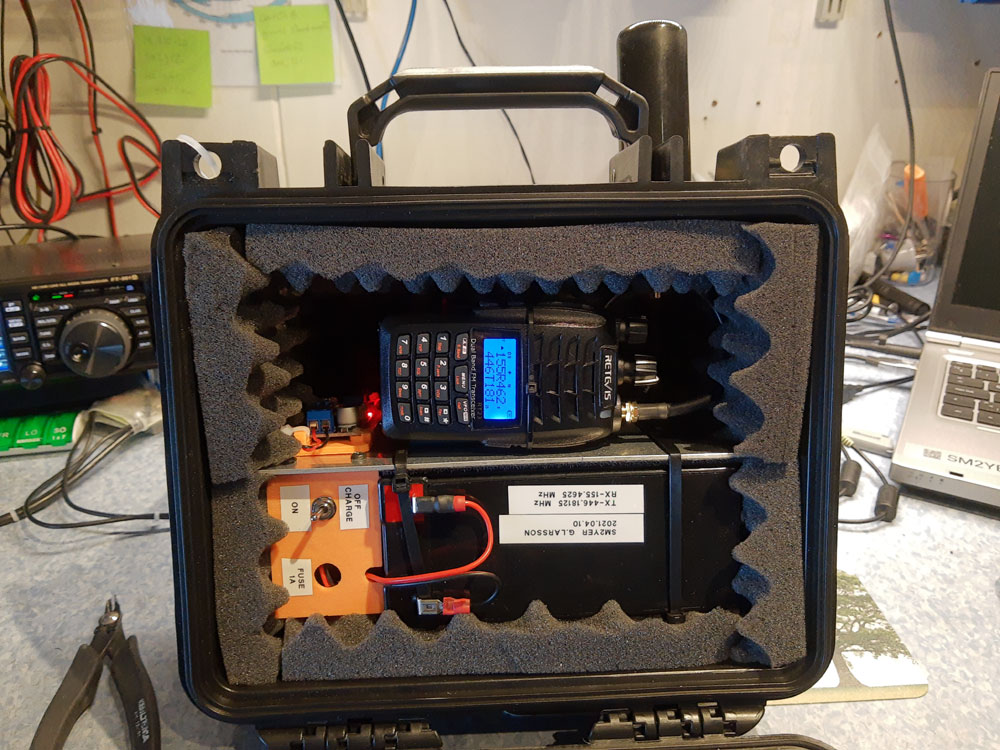

    2021.04.09 Min CrossBand repeater är nu i det närmaste färdig. Har monterat radion med kardborreband på en lite aluminium-hylla och kopplat in yttre antenn-anslutning och en DC-Kontakt (Chassie/Rund) för laddning / spänningsmatning Electrokit.se[L5] art.nr#41015531

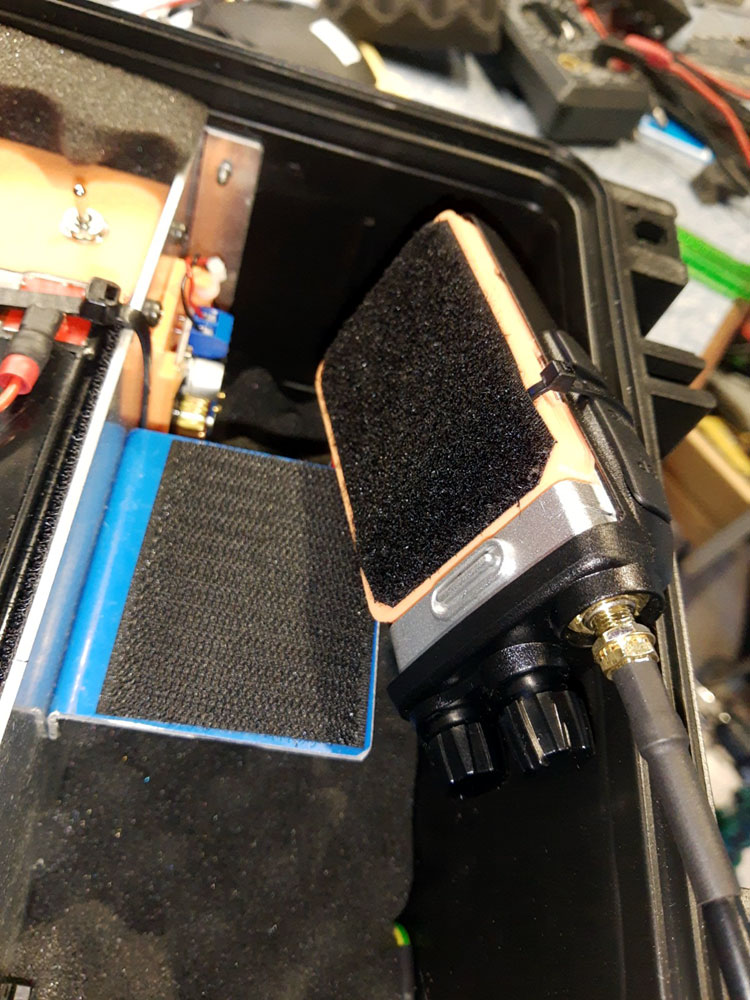

    DIY CrossBand repeater i skyddsväska, Framsida / Radion monterad med kardborreband

    På skyddsväskan (kapslingens) ena sida sitter en jord-skruv för anslutning av jord (Alt. jordplan), jordningen är invändigt kopplad till alla metalldelar och till skärmsidan på antenn ingången - Har även monterat en DC ingång för laddning / drift via solcell. Just nu är bara laddning inkopplad (Har inte fått hem solcellen ännu)

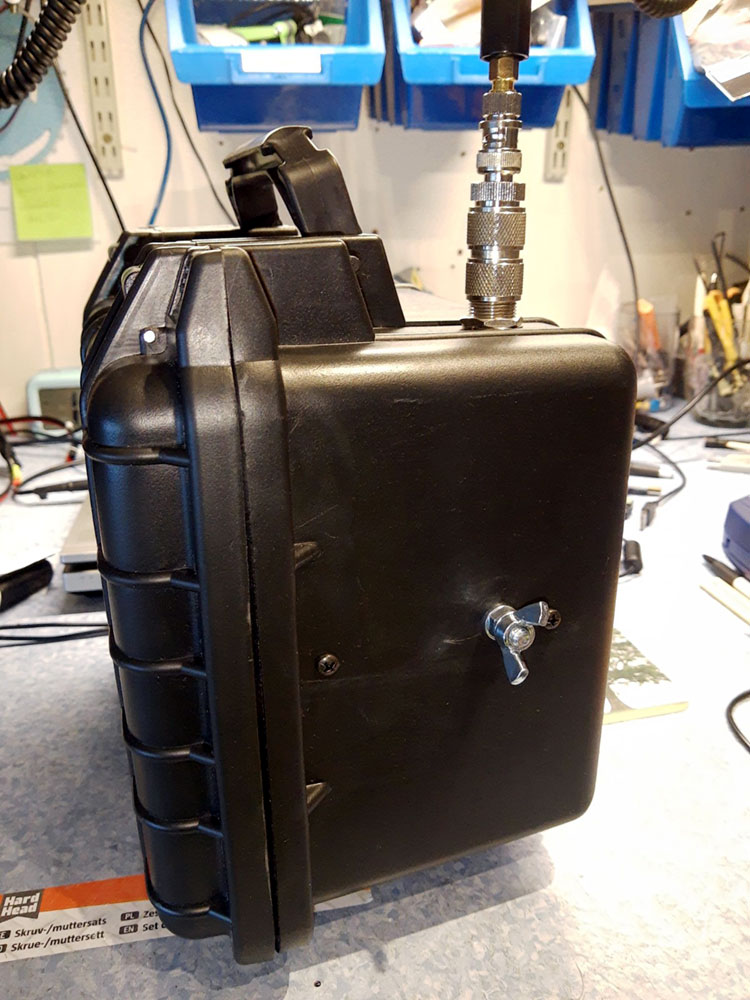

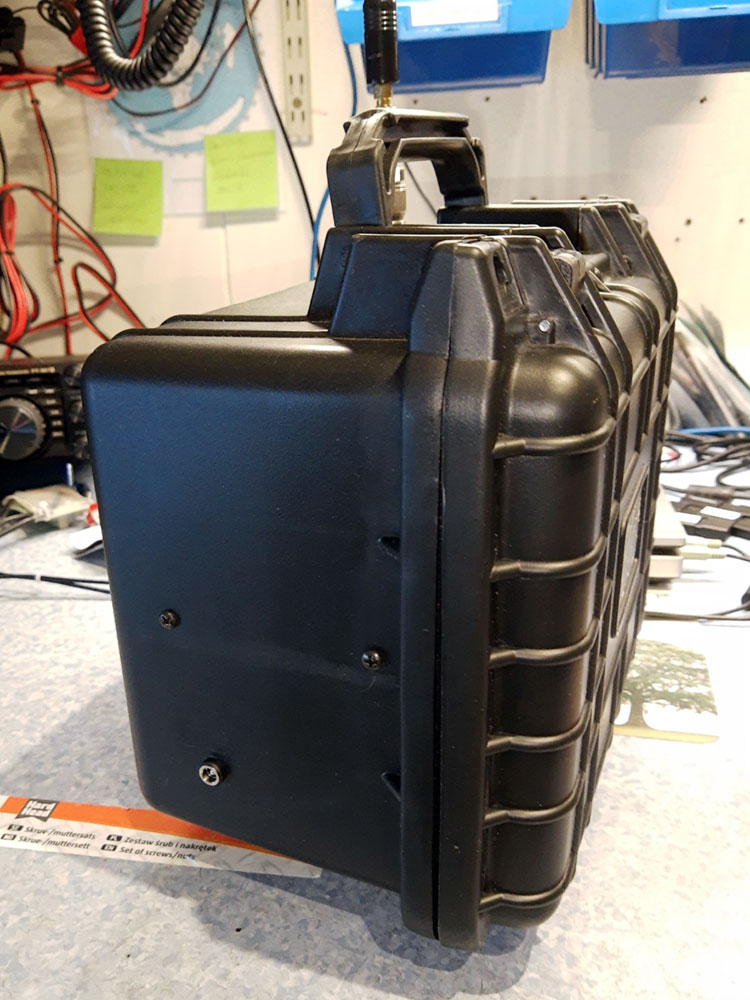

    Sida med jord-tag / Sida medd ladd-anslutning

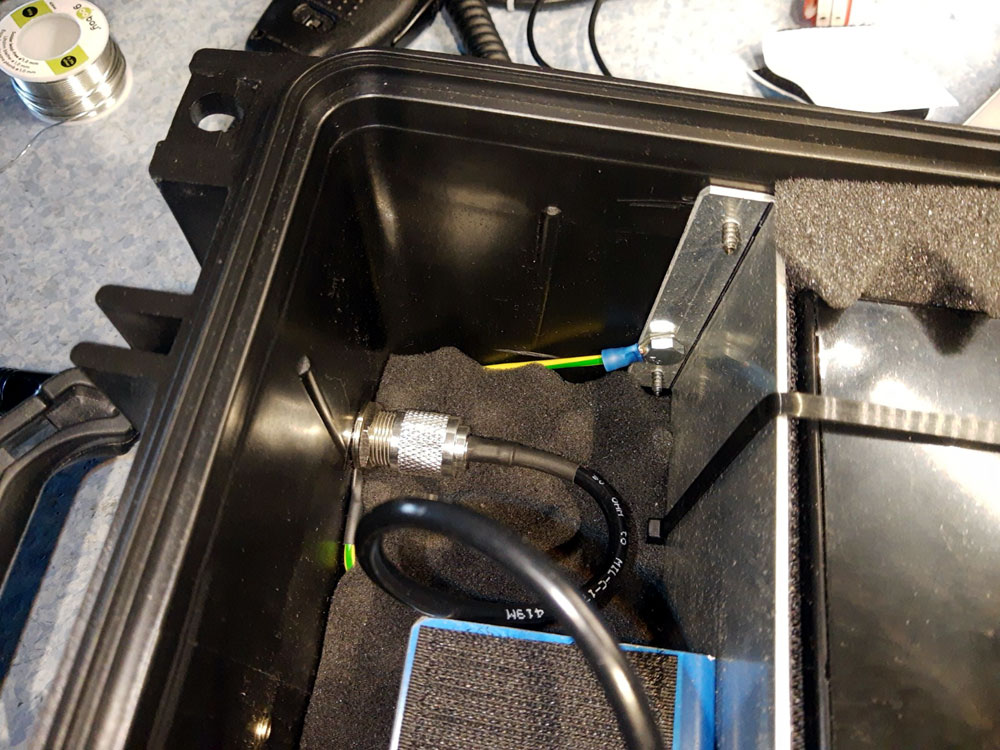

    Antenn anslutning (UHF) med jordning / Ladd anslutning, antenn anslutning (SMA)

    - Vid normal drift dra radion 40mA (RX igång, sändaren i Standby).

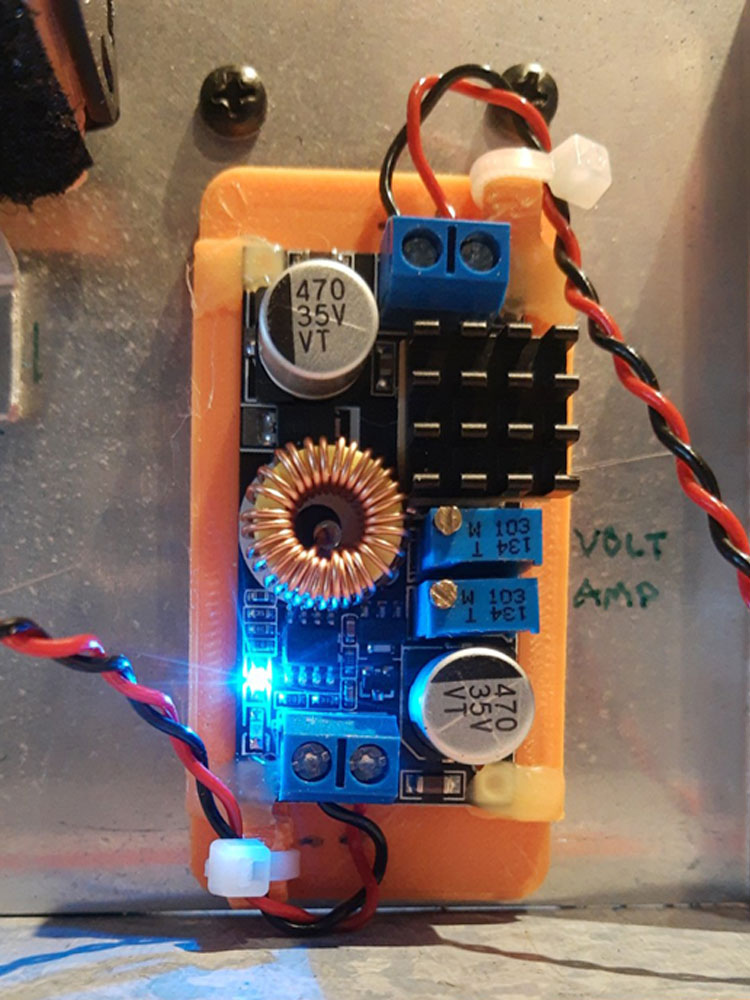

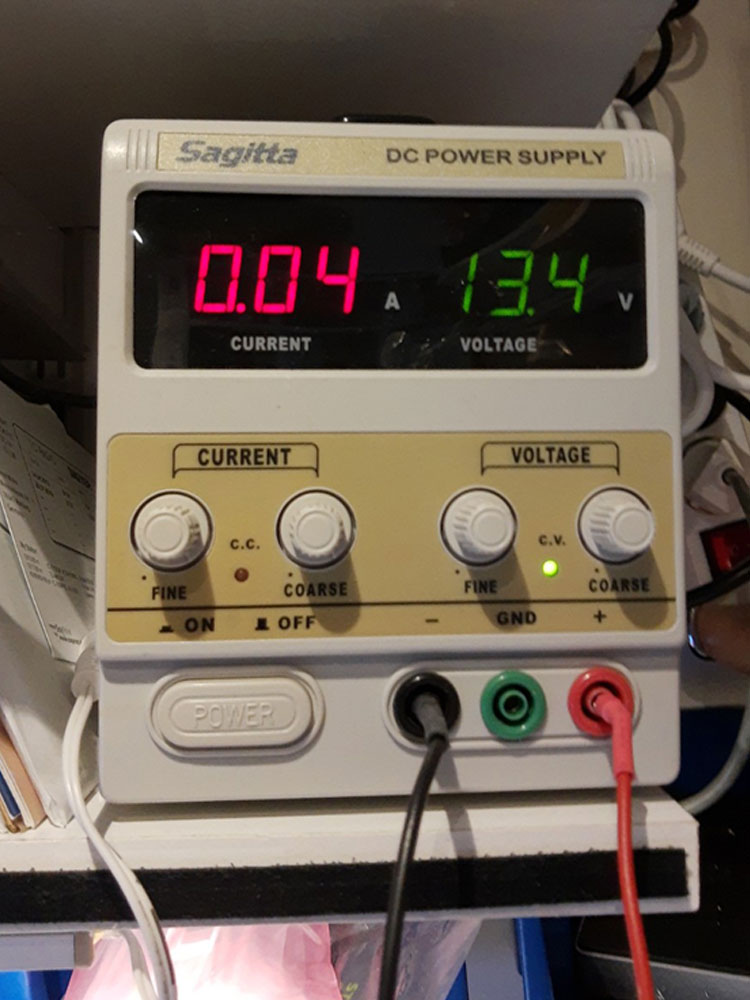

    DC-DC Converter / Ström vid RX

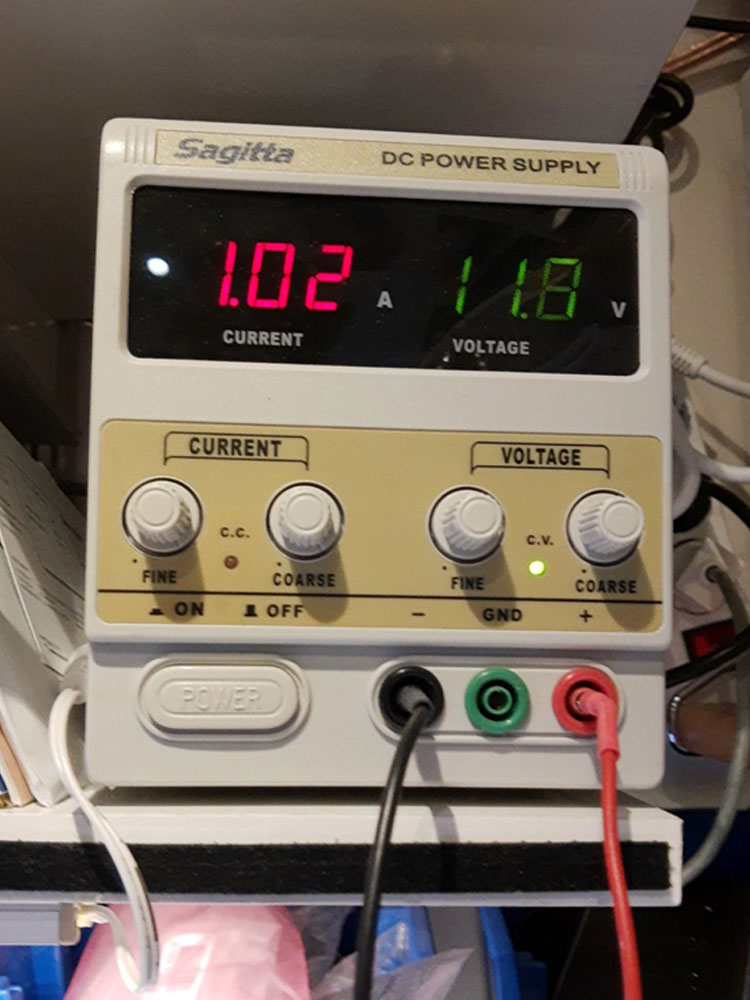

    - När CrossBand repeatern går upp (Både RX och TX igång) drar radion drygt 1 Ampere.

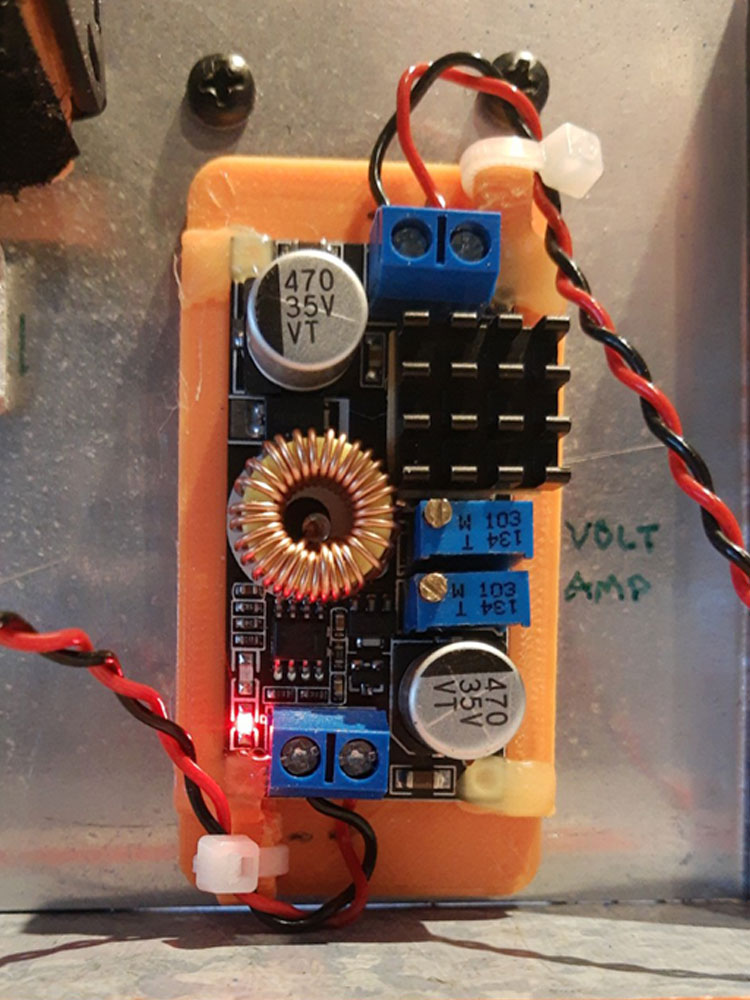

    DC-DC Converter / Ström vid TX

    Som framgår så använder jag en del DIY 3D-Printad detaljer i crossband repeater bygget. Det förenklar konstruktion / montering en hel del.

    Ritar mina 3D-Modeller med Google SketchUp v.8.0.4011, en 'lagom' gammal version från 2010 som jag tycker har 'nog' med finesser. Exporterar i .STL format och Kör sedan Slic3r i 'K8200 Repetier-Host' programvaran för att generera .gcode till min VELLEMAN K8200 3D-Skrivare.

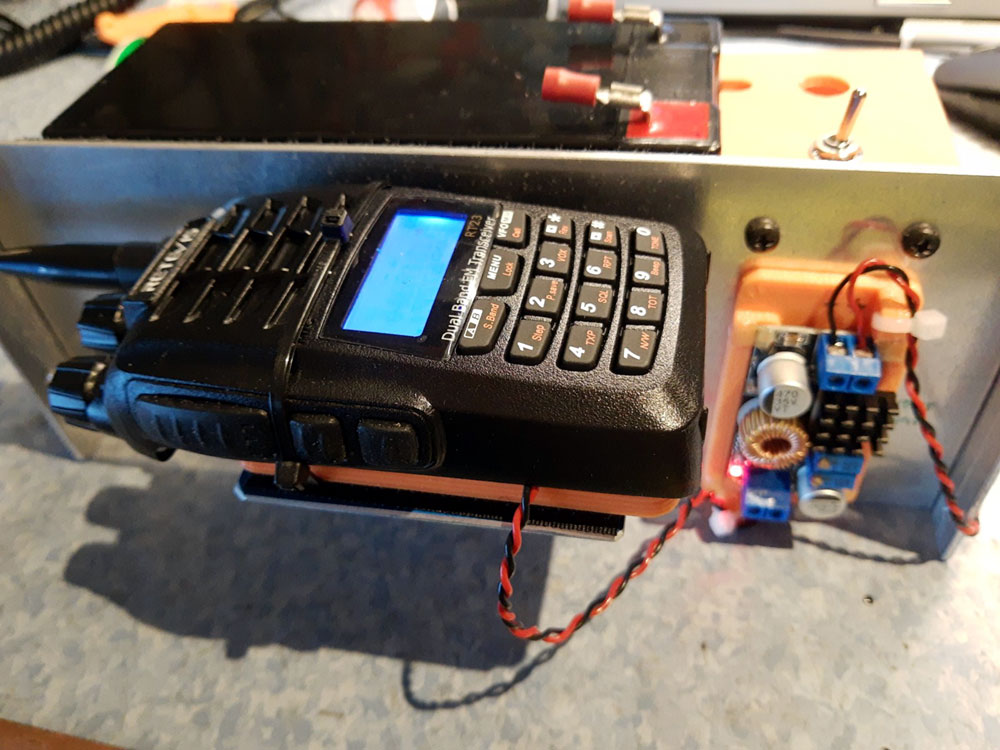

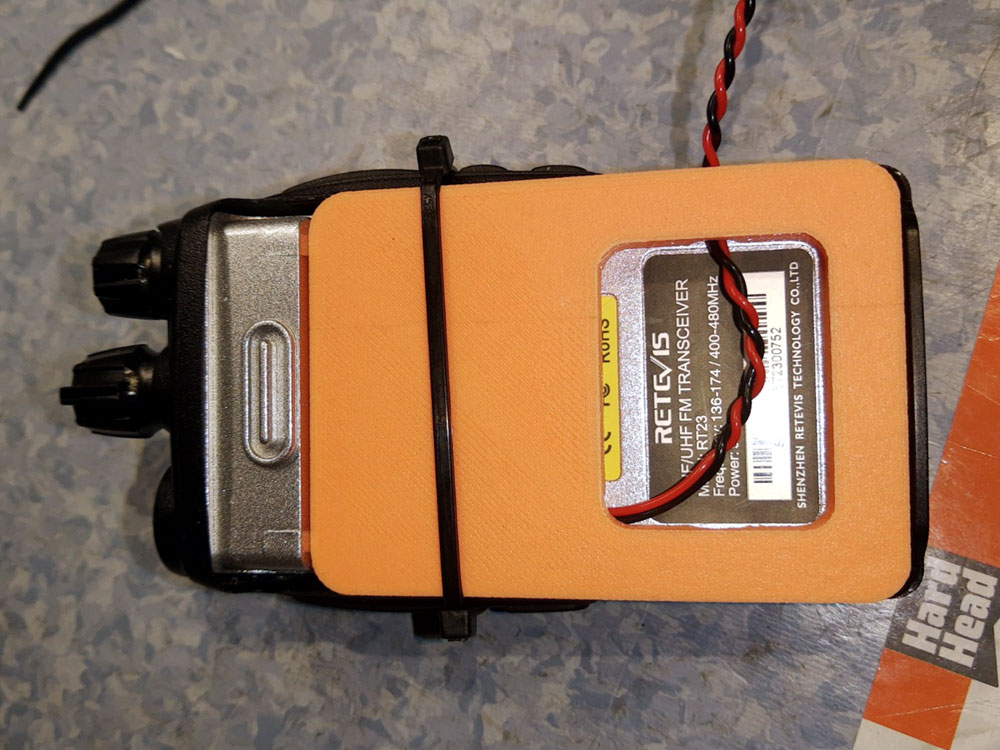

    Radio med DC-DC Converter / 3D-Printad DIY strömförsörjnings platta

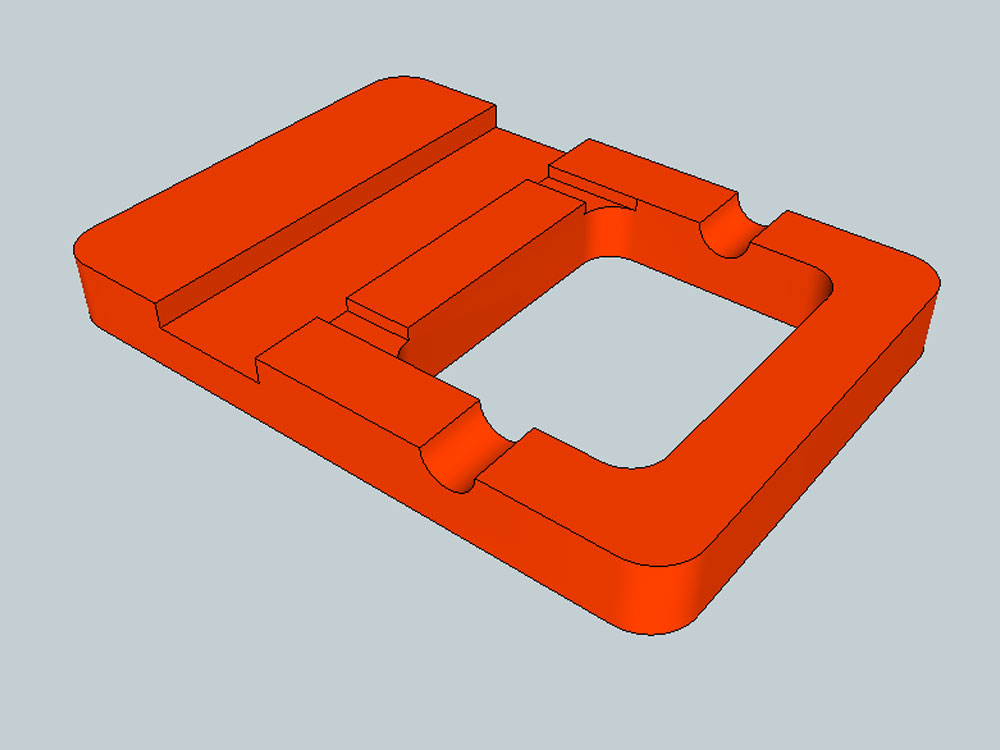

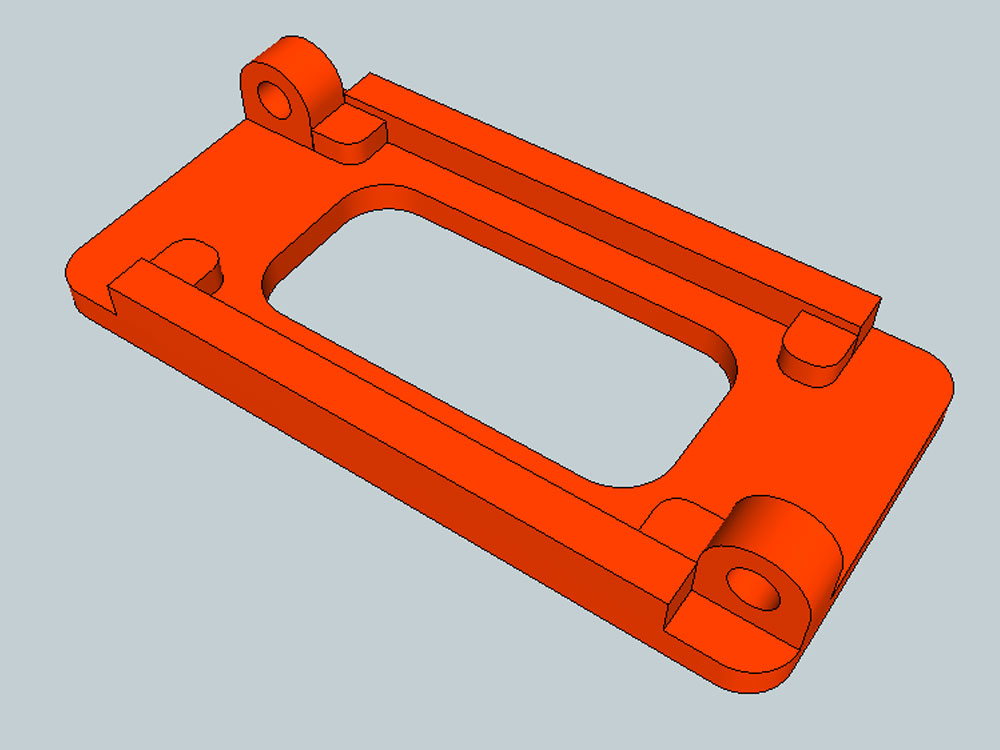

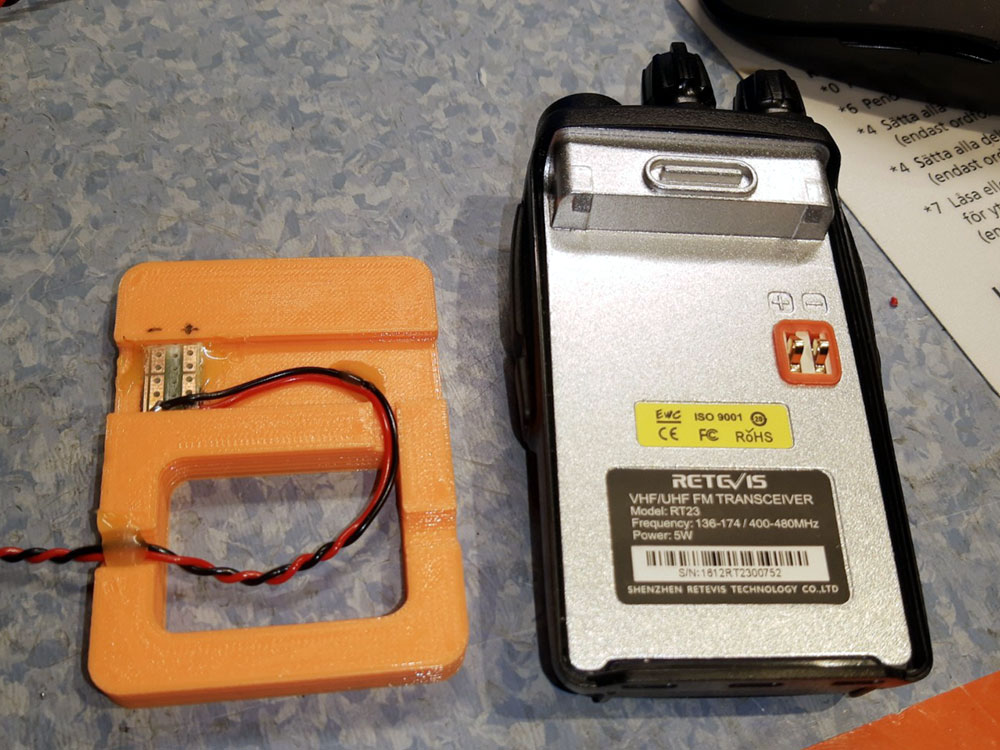

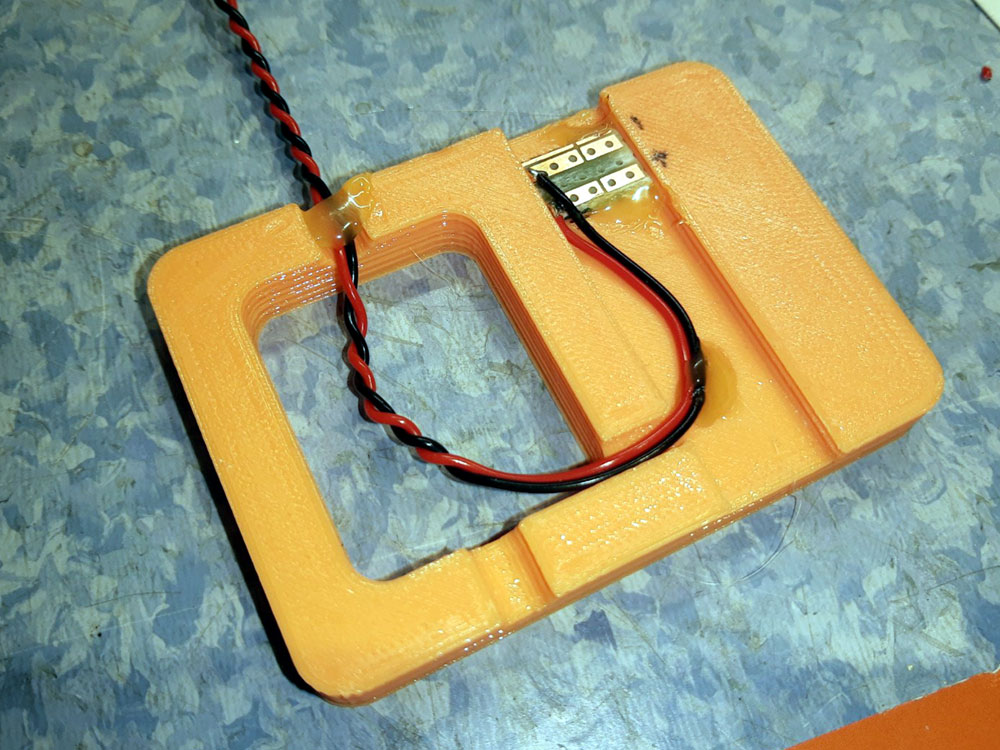

    3D-Printad DIY strömförsörjnings platta

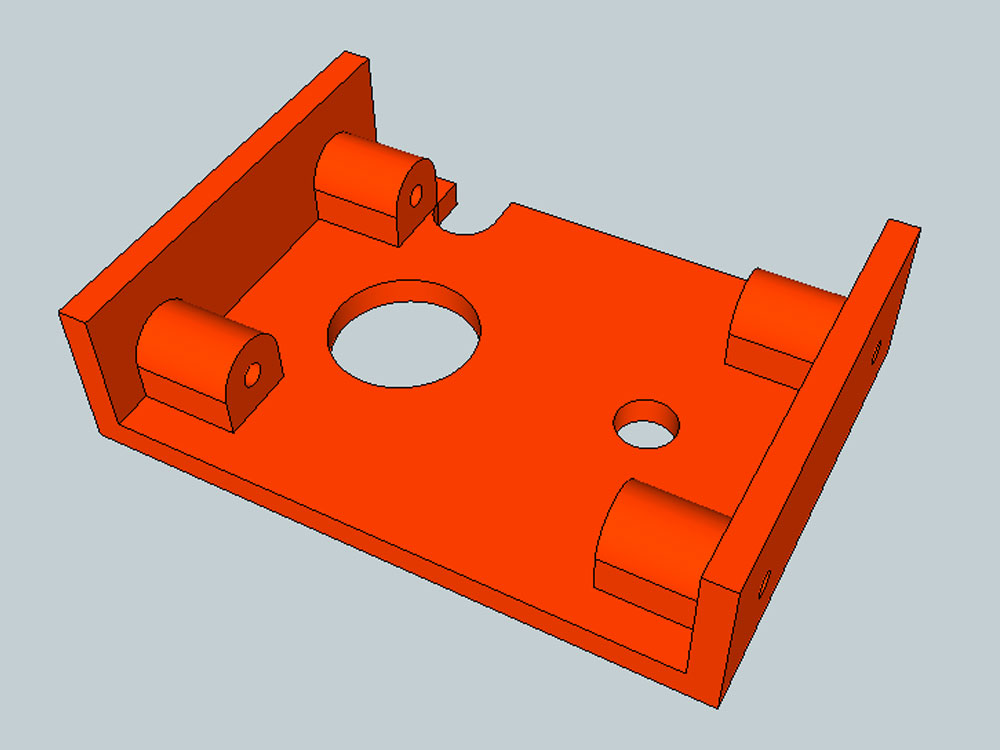

    3D-Printade detaljer


    3D-Printade detaljer

    2021.04.05 Jobbar på med skyddsväskan / kapslingen för min CrossBand repeater. Ritar en 3D 'Modell' för att få lite bättre kontroll på utrymme och placering av dom olika delarna som ska in i skyddsväskan / kapslingen

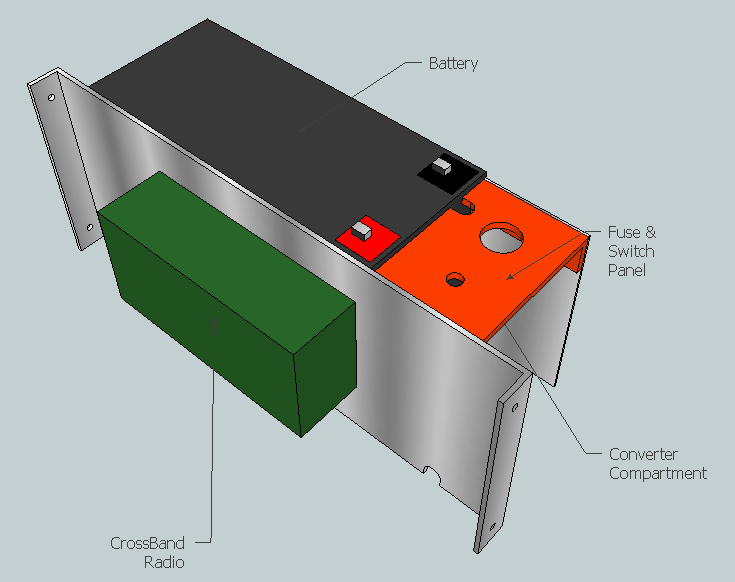

    3D Skiss, montageplåt med batteri och säkrings-panel

    2021.04.04 Programmerar två BAUFENG UV-5R+, dom ska användas som hand-enheter för att köra mot min cross-band repeater. Lägger frekvenserna enl. bild nedan (Röd markering) - Lägger även in frekvenserna reverserade på en kanal för test ändamål.

  • Hand-enheterna lyssnar (RX) på CrossBand repeaterns sändar (TX) frekvens (DOWN-Link)
  • Hand-enheterna sänder (TX) på CrossBand repeaterns lyssnings (RX) frekvens (UP-Link)

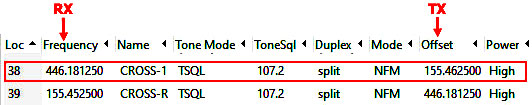

    Cross-Band kanal i BAOFENG UV-5R+ hand-enhet (Röd markering)

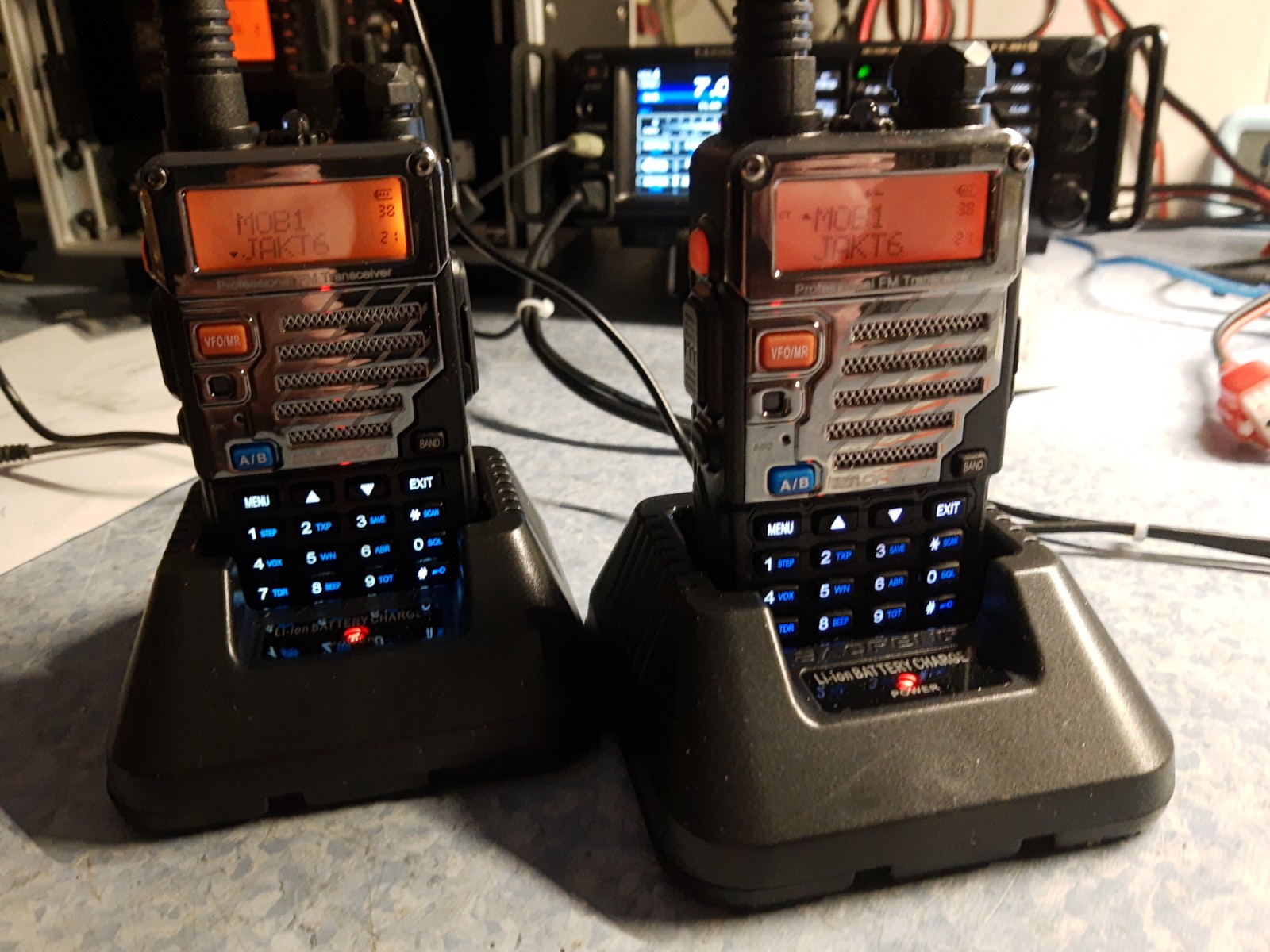

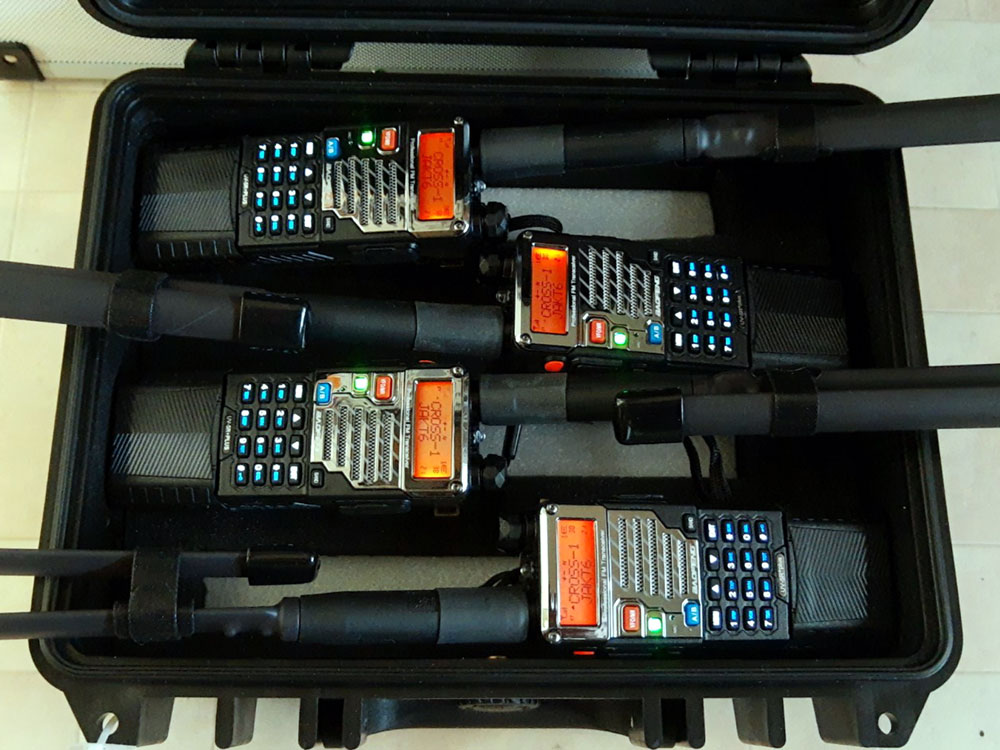

    2x BAUFENG UV5R dualband handapparater

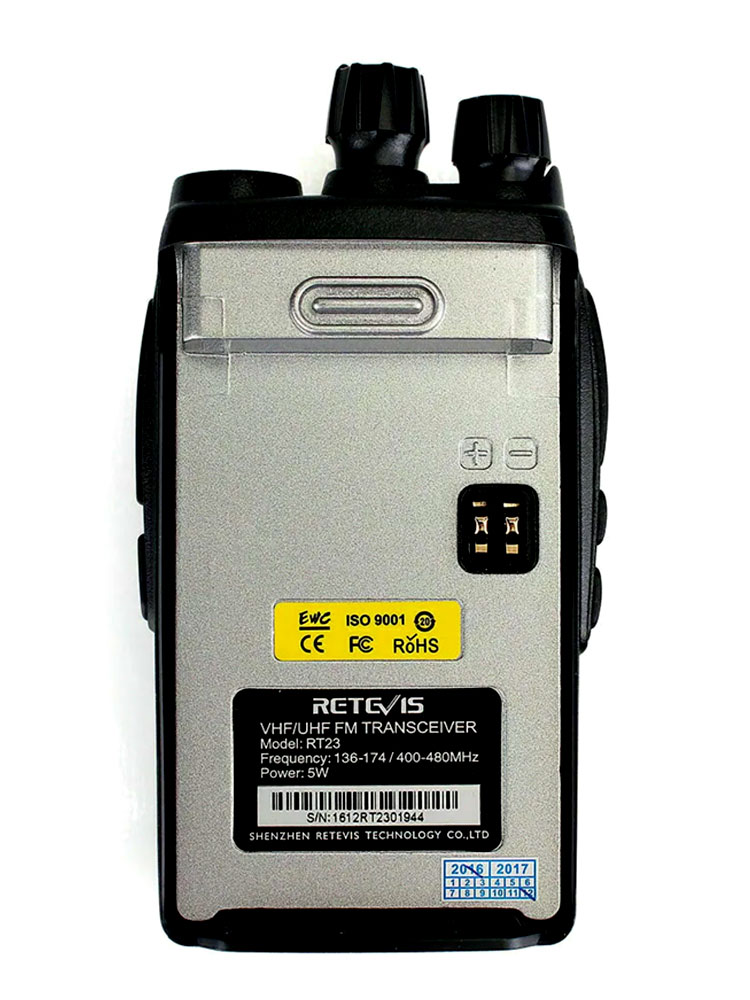

    2021.04.04 Antenn anslutningen på RETEVIS RT-23 radion är std. SMA-Hona (Se bild nedan) - Batteri anslutningen är väldigt enkel med två kontakt bleck för +/- (Se bild nedan)

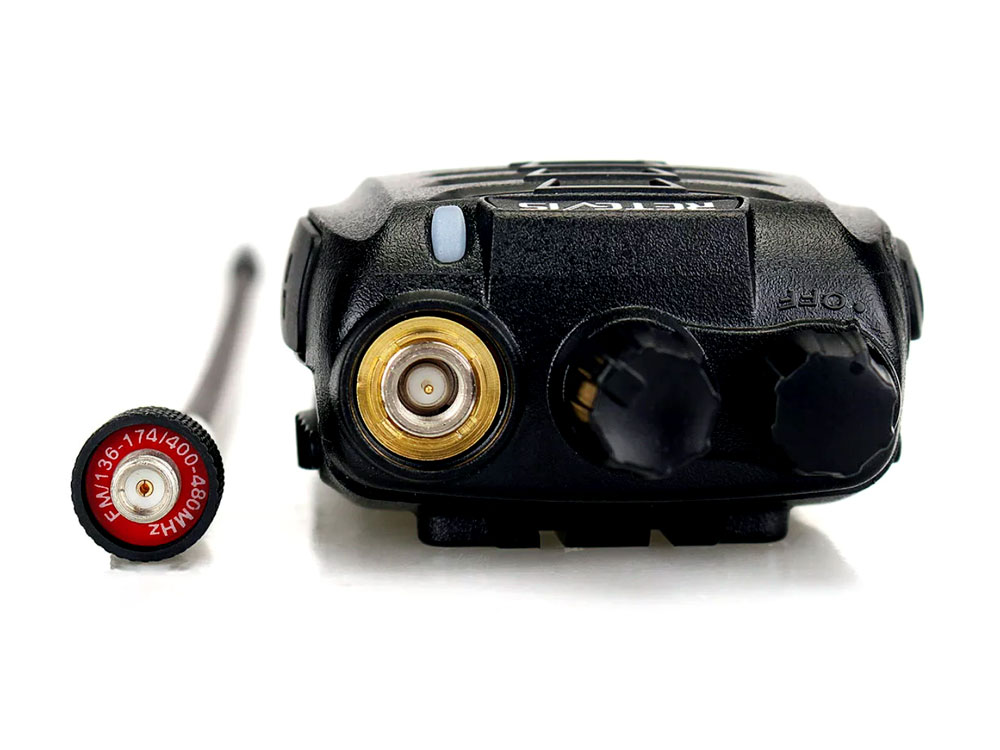

    Antenn anslutning och batteri anslutning på RETEVIS RT-23

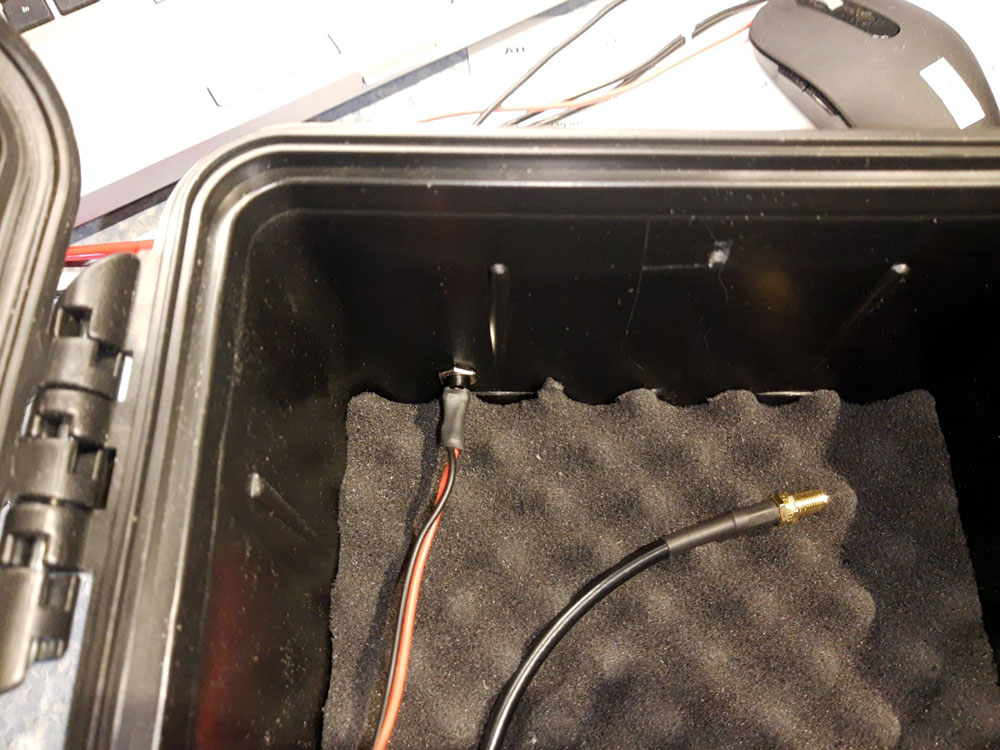

    För anslutning av yttre antenn tillverkar jag en ca. 30cm lång 'pigtail' kabel (Feedflex RG58), kontakterar med crimp kontakter, en PL-259 och SMA-Hona, ELECTROKIT.se[L6] art.nr# 41015064 / art.nr# 41011507

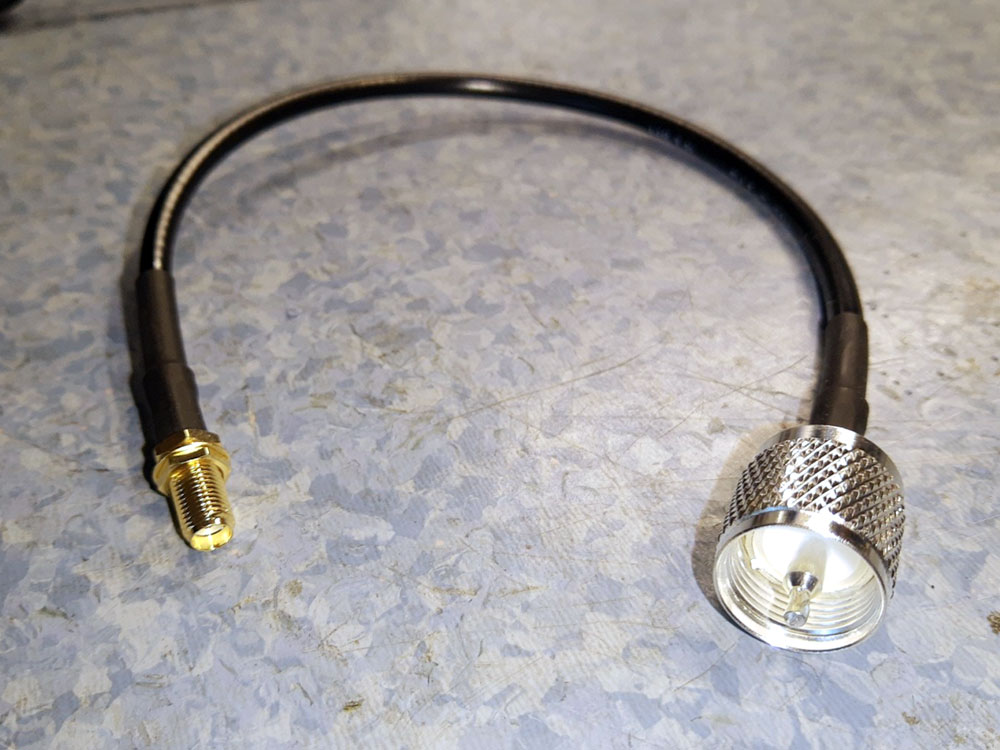

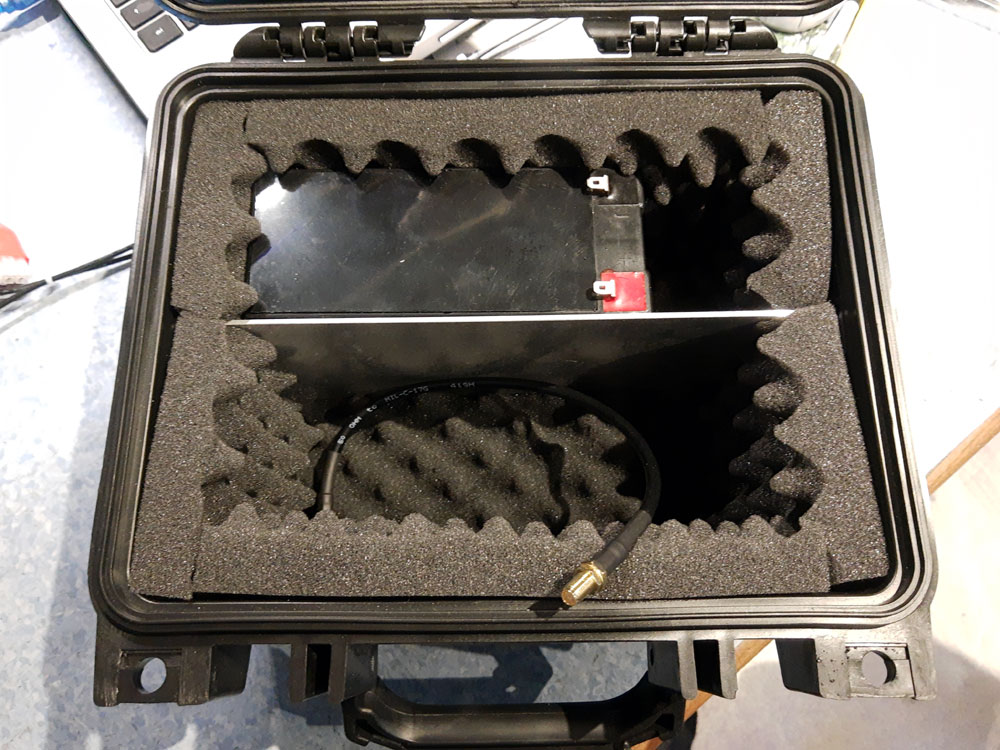

    Färdig 'Pig-Tail' kabel PL-259 --> SMA-Hona / Monterad i skyddsväska

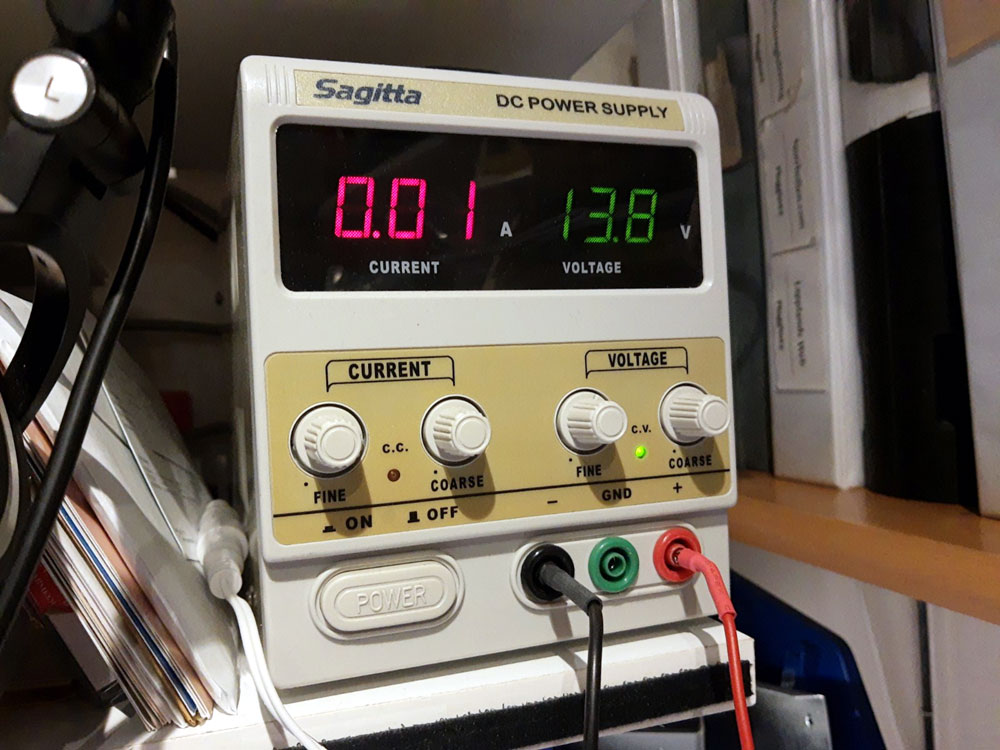

    Kopplar in och testar DC-DC convertern, kör in 13,8V från ett LAB-aggregat, justerar utspänning till 7,4V

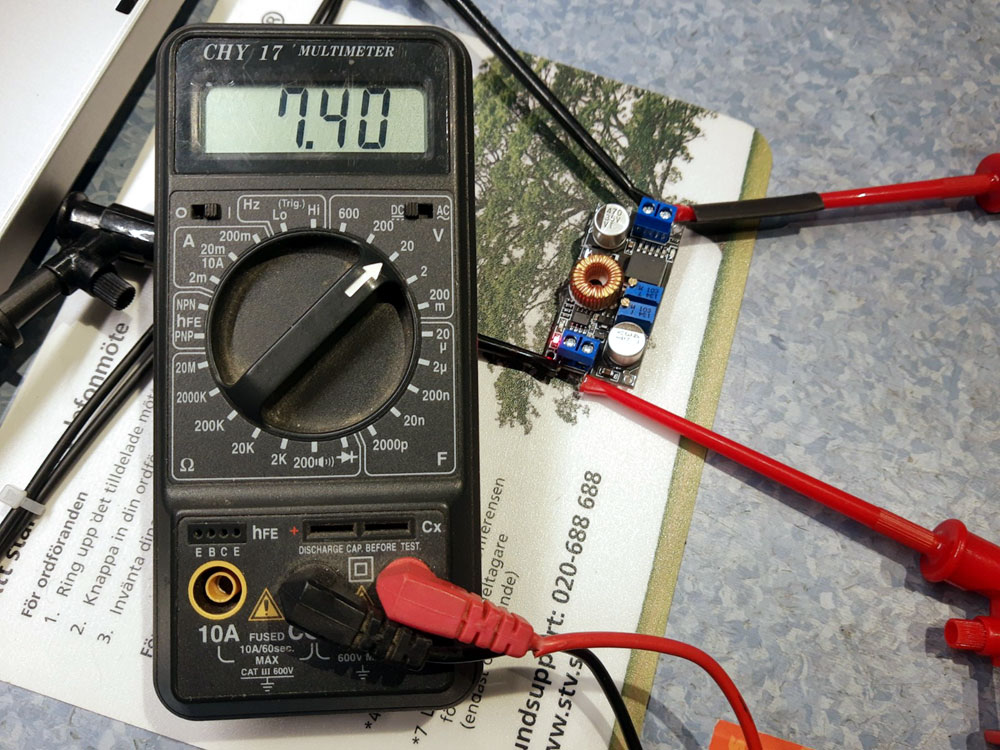

    Inspänning 13,8V / Utspänning 7,4V

    2021.04.04 Från ett tidigare projekt har jag en Skyddsväska 'HardHead' JULA.se[L2] art.nr# 001-593, tänkte använda den för transport och kapsling / skydd vid användning av repeatern.

    Förutom crossband radion ska där också rymmas en switchad DC/DC converter och ett 12V / 7,2Ah Bly/GEL batteri BILTEMA.se[L3] Art.nr# 80-410 - Förbereder även för yttre antenn och yttre spänningsmatning, 12-14V från bilbatteri eller min DIY PowerBox.v.1.0.

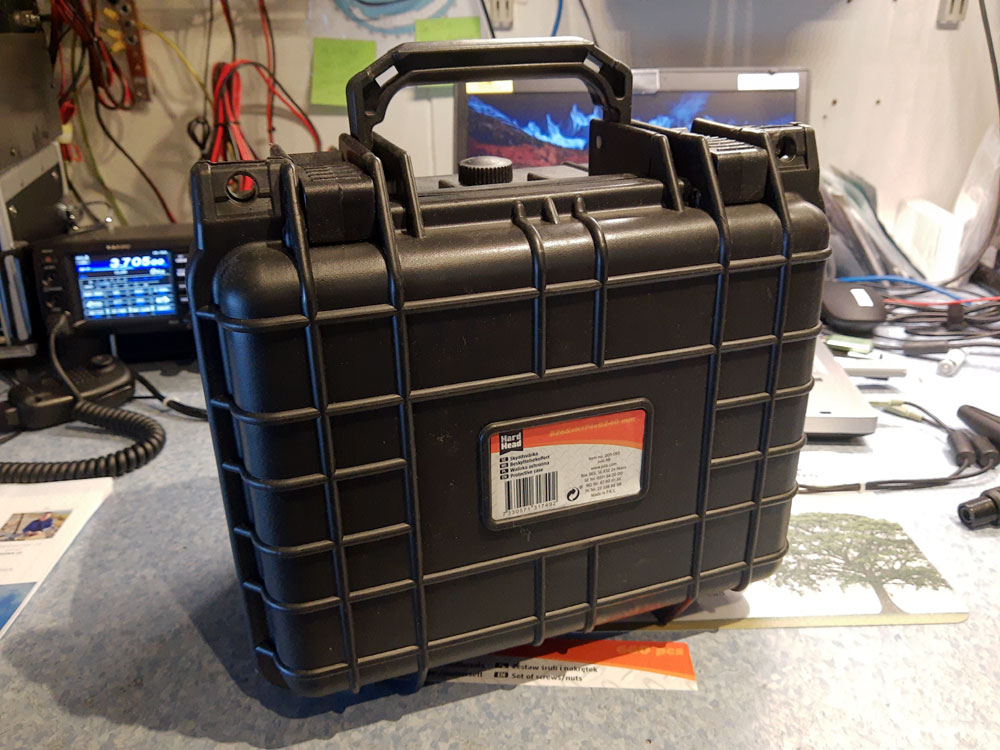

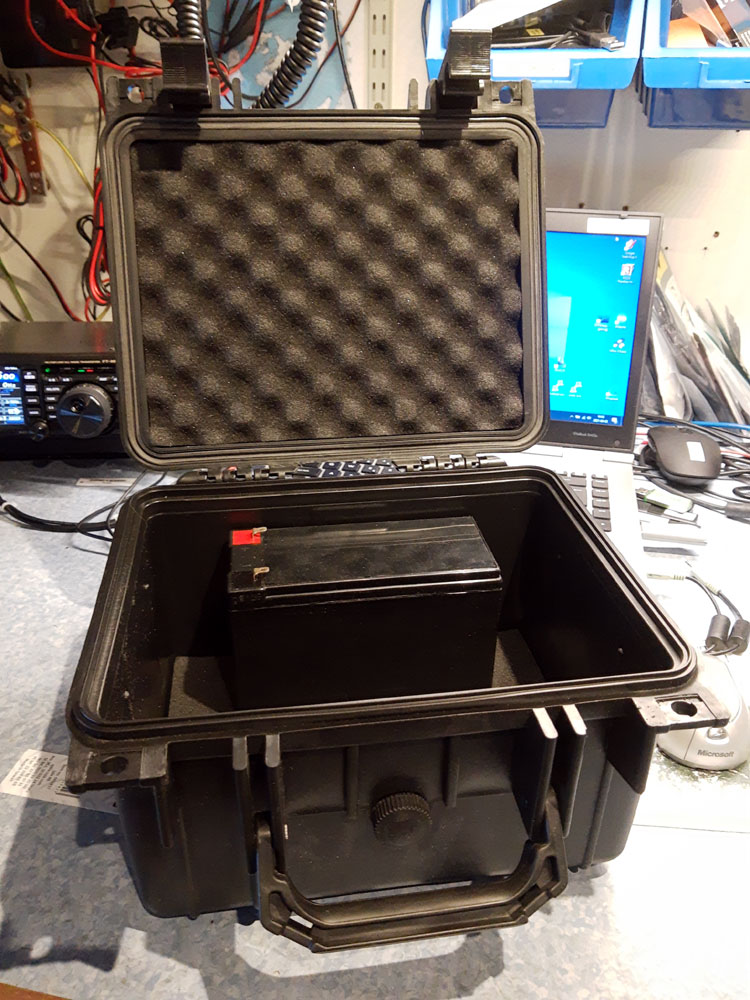

    Skyddsväska 'HardHead' / Med batteri

    DC/DC convertern ska användas för att omforma 12-13,8V spänning till 7,4V för att driva crossband radion direkt. Kommer inte att använda radions batteri, driver den istället direkt från 12-13,8V batteri (Internt eller externt) - Det ger väsentligt längre drift-tid i förhållande till radions original batteri.

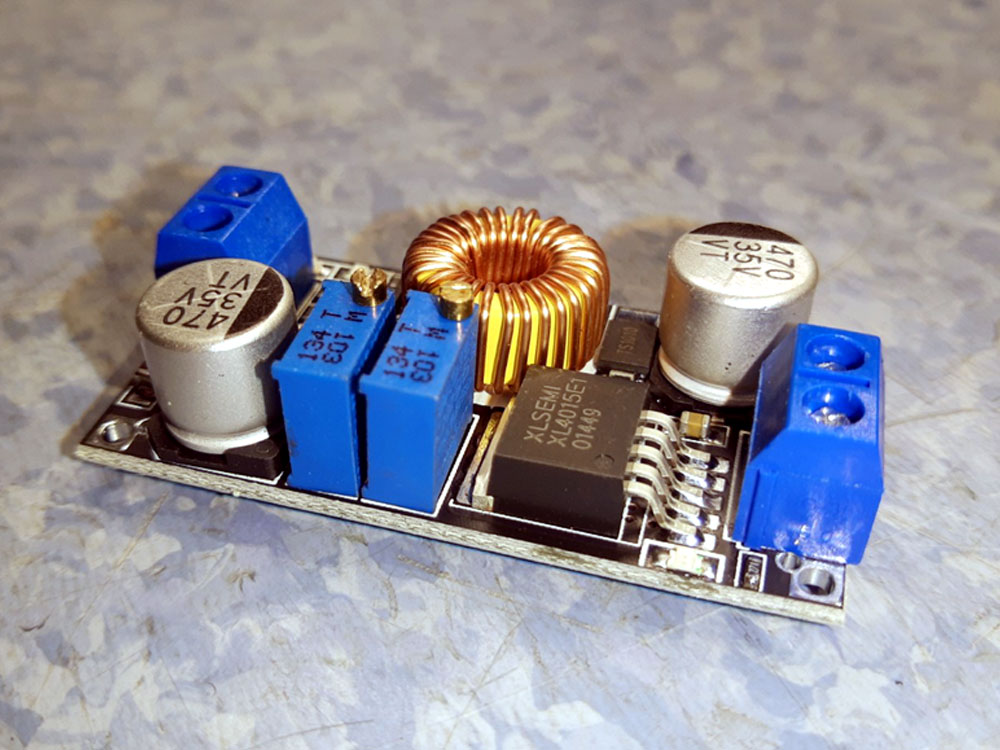

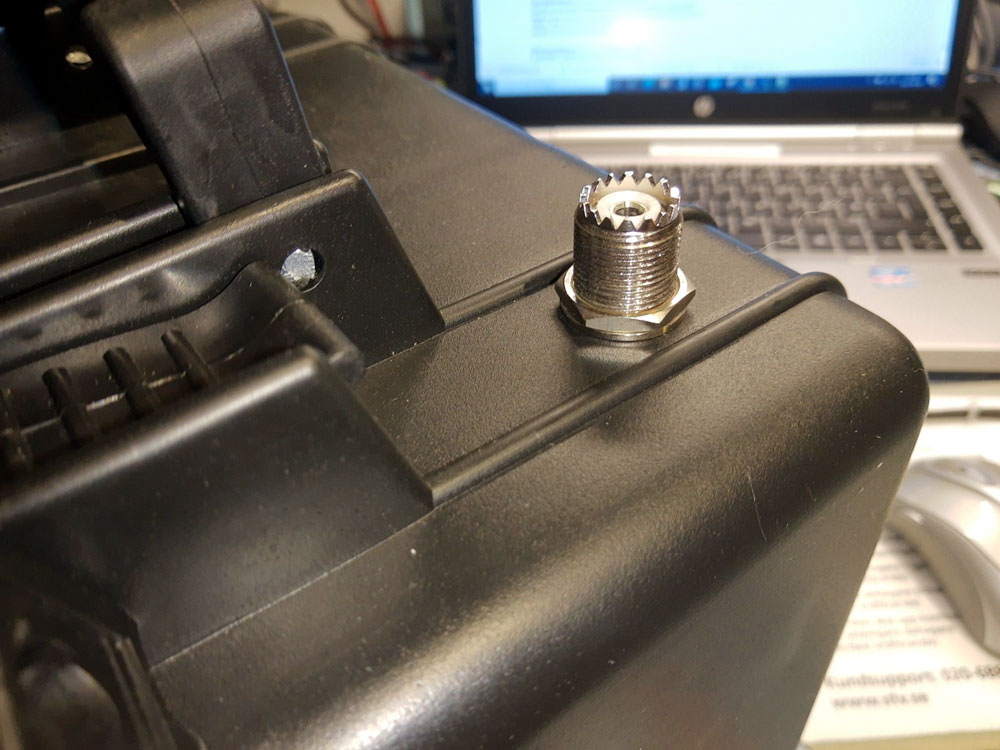

    DC/DC converter / SO-239 (PL-Hona) kontakt för yttre antenn

    Extern antenn ansluts via SO-239 dubbel-hona för chassie montage (PL-Hona) - Invändigt kopplas radion in via en 'pigtail' PL-259 --> SMA-Hona.

    Beskrivning
    2021.04.05 Studerar instruktionsboken till 'Retevis RT-23' apparaten, noterar att där fins flera användbara funktioner, bl.a. kan högtalaren stängas av, radion kan även stängas (låsas ner) / startas upp på distans med DTMF toner, funktionen heter 'KILL' och 'STUN'

    2021.04.03 Inväntar en 'Cross-Band' handapparat som ska kunna köra 'full-duplex' på VHF/UHF = Klar för att användas som cross-band repeater.

    Väljer att köra IN/UT frekvenserna på VHF respektive UHF 'cross-band' av en enkel anledning = Där är inte frekvensutrymme för både IN/UT frekvenser inom samma PR/PMR band för att kunna få tillräcklig sepparation.

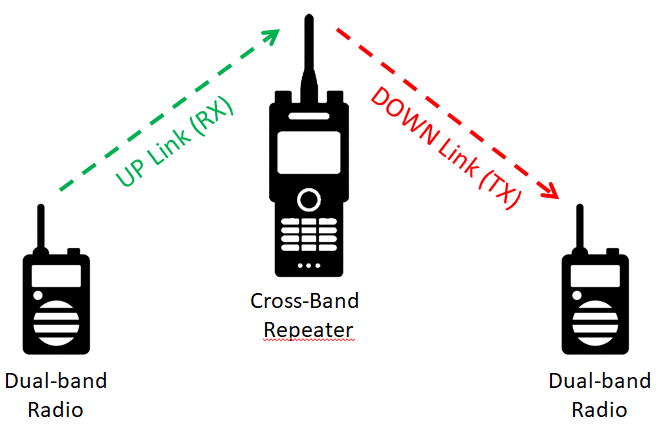

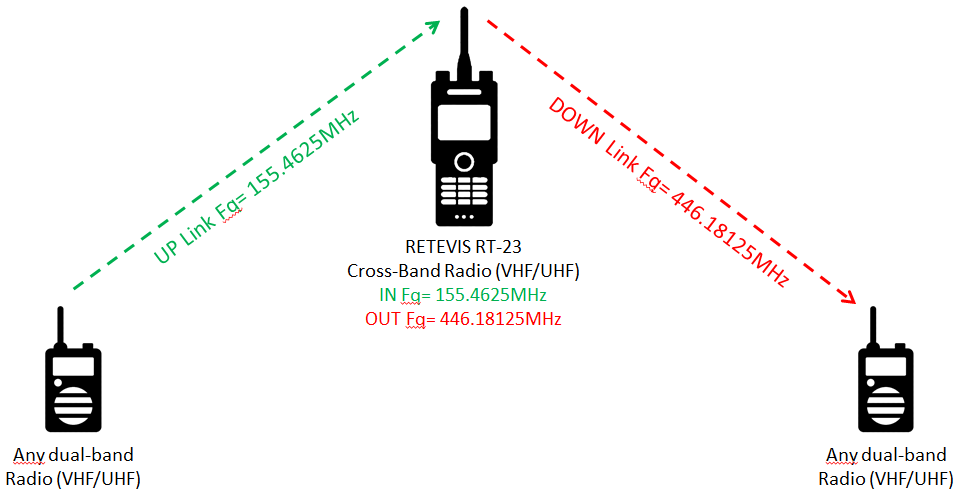

    Enkel principskiss

    Jag har fastnat för 'Retevis RT-23' men t.ex. TYT UV-8000/D/E, Wouxun 'KG-UV9D' eller 'KG-UV8H' borde också fungera för detta ändamål. Samtliga har CrossBand funktion och CTCSS ton-squelch.

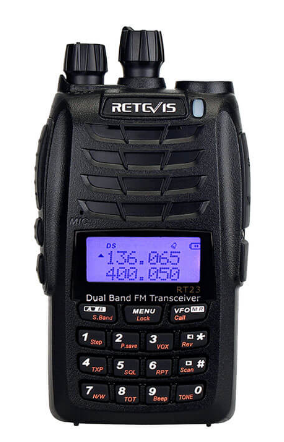

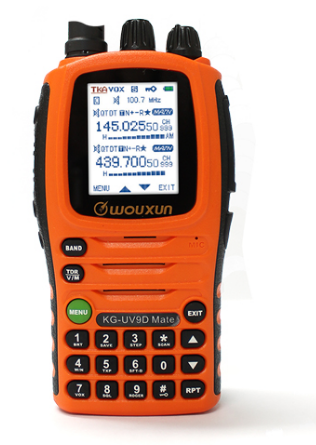

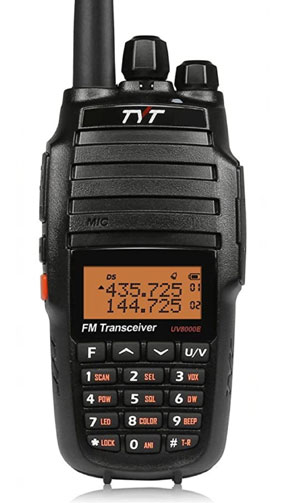

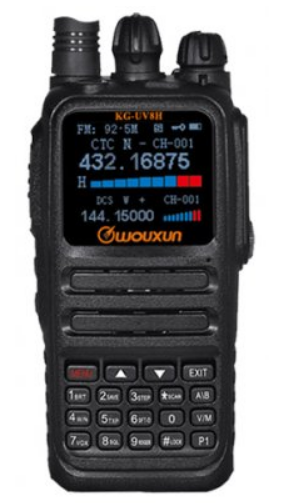

    Retevis RT-23 / Wouxun KG-UV9D / KG-UV8H / TYT UV-8000/D/E

    Har försökt att välja frekvenser inom 155MHz (Jaktkanaler) på VHF-Band och 446MHz UHF-Band (PMR) - Se tabell nedan:

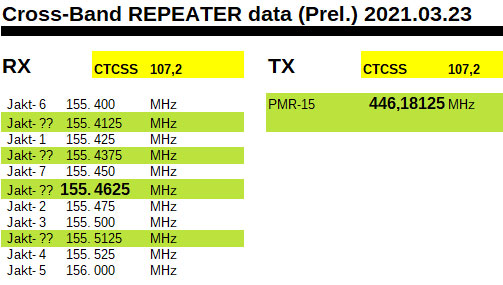

    Val av frekvenser

    På 155MHz 'Jakt-Radio' bandet är där faktiskt bara en kanal som är specificerad för 'allmän' radio-trafik, det är 156.000MHz - Alla kanaler har (Minst) 25KHz kanal-delning, om man använder 12,5KHz indelning och kör 'Narrow-FM' modulering ser beräkningen ut lite annorlunda, i praktiken borde det gå att köra 'mellan' kanalerna utan att orsaka störningar på närliggande kanaler. Väljer att lägga repeaterns IN frekvens (RX) på en sådan kanal, då hand-enheterna har begränsat täckningsområde. (Om repeaterns UT frekvens (TX) lades på en sådan kanal så skulle den teoretiskt kunna störa närliggande kanaler inom ett större geografiskt område)

    Repeaterns UT frekvens (TX) lägger jag på en 446MHZ UHF (PMR) kanal, i praktiken vet jag inte om den valda frekvensen är bra eller inte, får testa och se vad som händer. Väljer även att köra med Ton-Squelch (CTCSS) sub-ton på 107,2Hz på både RX & TX.

    Täckningsområde

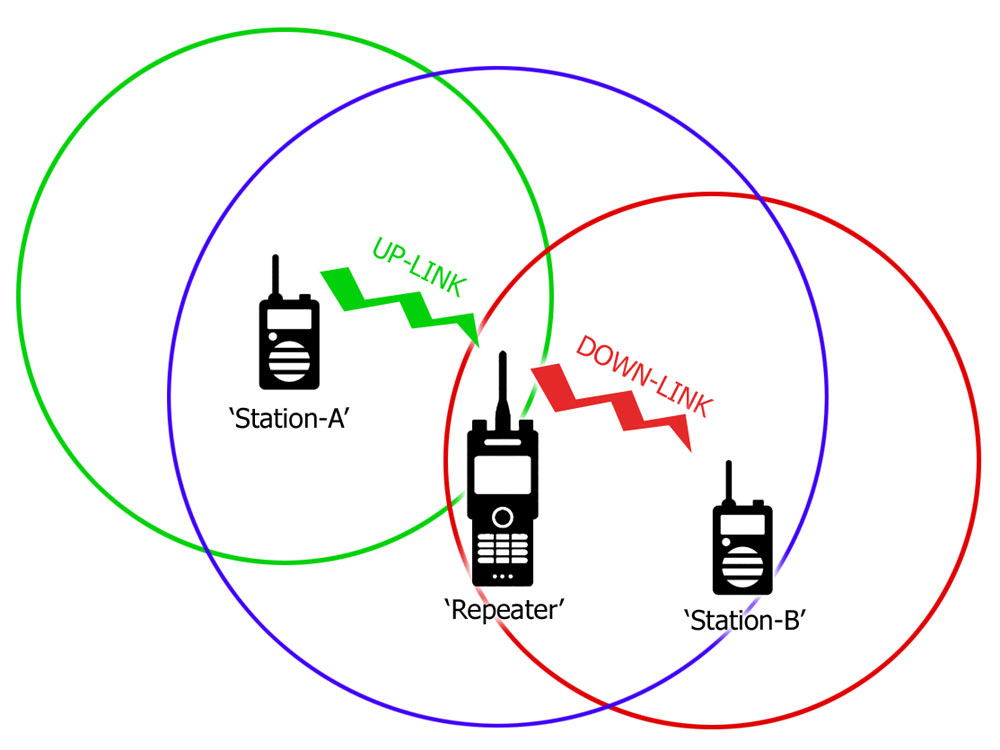

    Att beräkna eller uppskatta täckningsområde för en 'portabel' repeater är i praktiken omöjligt, skissen nedan visar en 'princip-skiss' - Station-A och Station-B är båda inom repeaterns täckningsområde (Blå ring),- det innebär att dom båda stationerna kan kommunicera med varandra via repeatern.

    Samtidigt visar skissen att täckningsområde för Station-A (Grön ring) och Station-B (Röd ring) är för små (För kort räckvidd) för att dom båda stationerna A & B ska kunna kommunicera med varandra direkt.


    Principskiss / Täckningsområde

    Om dom båda stationerna A & B ska kunna kommunicera direkt med varandra så måste avståndet mellan dom båda i princip halveras. (Station A & B måste båda vara inom samma Röda eller gröna ring)

    Budget / Transport
    Kostnader t.o.m. 2019.06.05
    =====================================================================
    RETEVIS RT-23 crossband radio [L1] .................... 820.62 sek
    Skyddsväska JULA 001-539 [L2] ......................... 299,00 sek
    12V/7,2Ah BLY/GEL batteri [L3] ........................ 239,00 sek
    XLSEMI-XL4015E1 DC/DC converter [L4] ................... 36,00 sek
    Dubbel SO-239 [L6] ..................................... 50,00 sek
    PL-259 crimp [L6] ...................................... 25,00 sek
    SMA kontakt [L6] ....................................... 29,00 sek
    ALU-Plåt / skruv / buntband ............................ 50,00 sek
    DC-Kontakt (Chassie/Rund) [L6] ......................... 19,00 sek
    Säkringshållre panel/5x20 [L6] .........................  9,00 sek
    Vippomkopplare 2-pol on-on ............................. 28,00 sek
    =====================================================================
    Totalt                                           xxxxx,xx sek


    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1] eBay.com
    [L2] JULA.se
    [L3] BILTEMA.se
    [L4] AMAZON.de
    [L5] LIMMARED.nu
    [L6] ELECTROKIT.se

    Länkar / Referenser:
    [R1] Användar manual för
    RETEVIS RT-23
    [R2] Datablad för XLSEMI-XL4015E1 DC/DC converter
    [R3] DC/DC Converter Beskrivning


    'Disclaimer'
    The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.

    Notera!
    Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

    Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
