Global ePost via HF-Radio med
WinLink 2000
För reserv & kris samband

INDEX
  • Inledning
  • Senast uppdaterat
  • ToDo
  • Beskrivning
  • Budget / Transport
  • Referenser / Länkar m.m.
  • 'Disclaimer'







    Övrig utrustning:
  • GoBox.v.1.0
  • GoBox.v.2.0
  • GoBox.v.3.0
  • GoBox.v.4.0
  • PowerBox.v.1.0
  • Portabelmast + antenn
  • RX-Utrustning




  • not1: 'EmComm' är en Amerikansk förkortning på 'Emergency Communication'
  • Inledning
    Winlink är ett 'oberoende' system för att skicka och ta emot global ePost. kommunikationen kan ske över internet (TCP-IP/Telnet) eller över radio med t.ex. Packet/Pactor eller 'Winmor' lite beroende på vilka frekvenser och vilken utrustning som ska användas (HF/VHF/UHF/SHF)

    Notera att denna sida INTE är någon heltäckande 'manual' för WinLink, för detta hänvisas du till
    https://winlink.org/[L1]


    GoBox v.4.0
    NOTERA! För att sända med dessa apparater krävs amatörradio certifikat och / eller tillstånd från Post & Telestyrelsen (PTS.se)

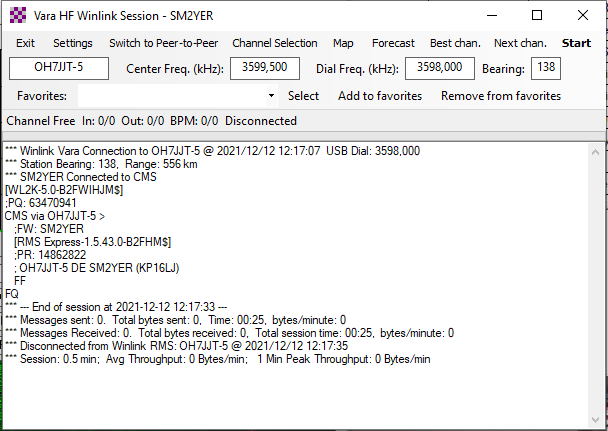

    Senast uppdaterat

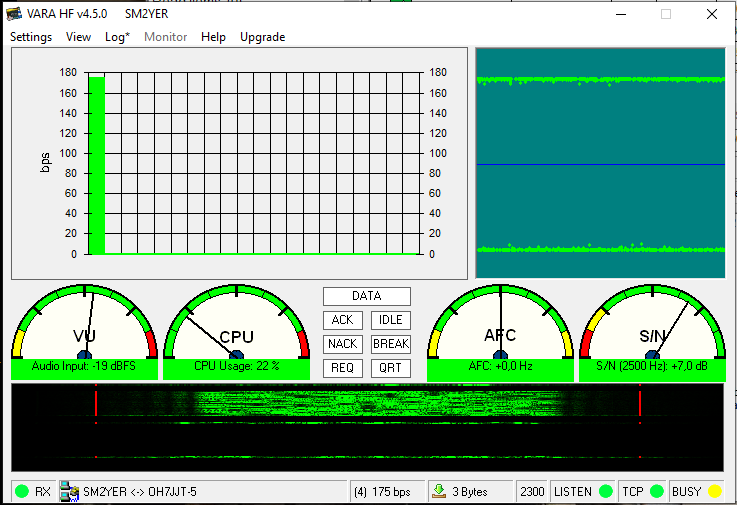

    2019.04.27 I TNC fönstret får man massor med information om uppkopplingen, man kan se signal kvalite, och följa vad din / motstationen gör, steg för steg. Här nedan ser man FSK41 signalen: Signal-1 är en bra signal med kvalite '65' - Signal-2 är bra men med mycket brus - Signal-3 är svag med många omfrågningar, det blir många NAK2 i RX/TX frame raden. Signal-4 är en datasignal av typen 8QAM, tog med den bilden för att illustrera att där är många data signaler på banden...


    FSK4 signal-1

    FSK4 signal-2

    FSK4 signal-3

    8QAM signal

    not1 FSK4 = Frequency Shift Keying, modulationsmetod med fyra toner
    not2 ACK/NAK = Acknowledged/Not Acknowledged = OK / Inte OK

    2019.04.26 Kvällens Winlink anslutning gick riktigt bra, det går lättare och bättre för varje kväll. Sammanställer lite anslutnings data, för att se vilka RMS stationer, tider & frekvenser som verkar att fungera. Avstånd på 35-65 mil, riktning Nord-Väst --> Nord-Öst och tiden 20-22 UTC verkar att vara ett mönster. Tidigare på e.m från ca. 14-18 UTC verkar avståndet vara större 80-110 mil med riktning Syd-Väst till Nord-Väst.



    2019.04.24 kl. 21:44 (19:44 UTC) Har provat att skicka & ta emot flera kvällar i rad, och det lyckas varje kväll, kanske inte på första försöket, men ändå. I kväll har jag en OH2REA-5 RMS station 65km bort som går superbra.

    Faktiskt lite skönt att veta att det fungerar, detta är helt klart en bra 'backup' när / om taket skulle får lite bruna fläckar;-)



    2019.04.22 kl. 22:55 (20:55 UTC) - Nu börjar det att gå lite bättre, tricket är att hålla reda på tid, konditioner och se vad som händer i TNC fönstret och i loggen. Man måste också ha koll på 'sina' RMS relä stationer, i Winmor interfacet kan man skapa och namnge sina favoriter i en lista. Jag namnger dom med tid+band+call.

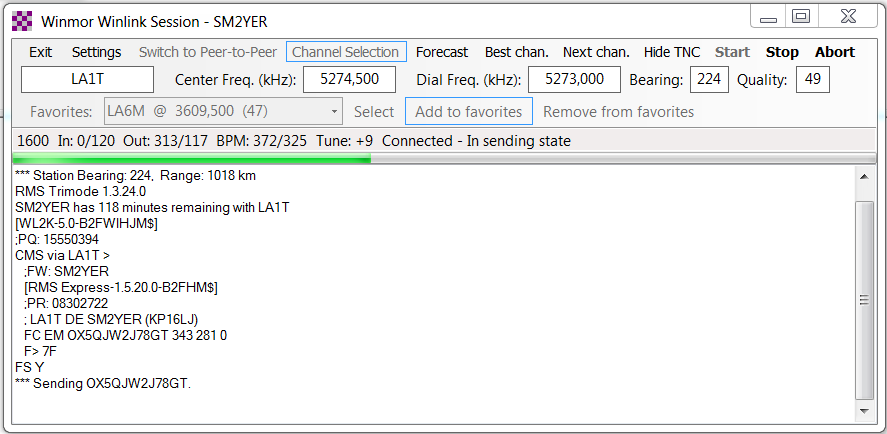

    Skärmdump, Winmor skickar utgående meddelande via RMS station LA1T

    I Winmor TNC fönstret kan man hålla koll på kommunikationen, i FSK11 rutan nere till höger ser man FSK signalens 'ton fördelning'. Spridda prickar i fälten innebär svag signal eller mycket brus, samlade prickar inom respektive fält betyder bättre signal och säkrare avkodning.

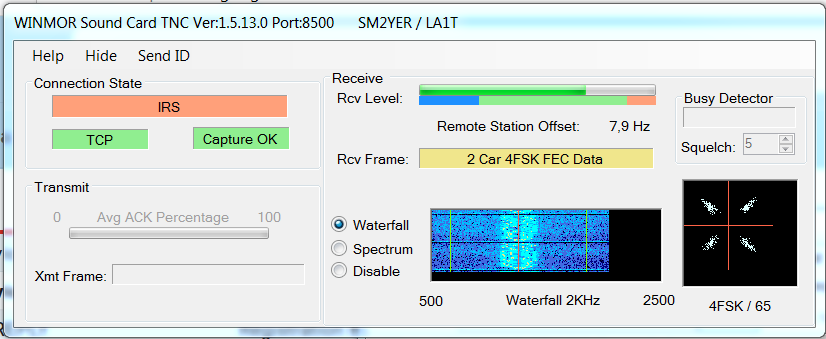

    Winmor TNC fönster

    Not11 FSK =

    2019.04.22 Har kollat på en bra instruktion på YouTube, Cliff N4CCB ger en klockren lektion i hur man kommer igång och använder Winlink, Winmor och en HF-Radio för att sända och ta emot ePost.


    Cliff, N4CCB 'Winlink - Digital mode' på YouTube.com

    Note to myself!
    Radio ICOM CI-V adress 58H @ 9600Baud - std. NB = ON, PREAMP = ON, AGC = Fast, DSP = OFF, VOX = ON, VOX Delay = 0.2, VOX gain = 7, ANTI VOX 10, MIC Gain 6, COMP = OFF


    16:09 (14:09 UTC) provar jag att ansluta till LA5G på 40meter, får genast 'Connect' och kan nu skicka ett test meddelande till min G-Mail adress.

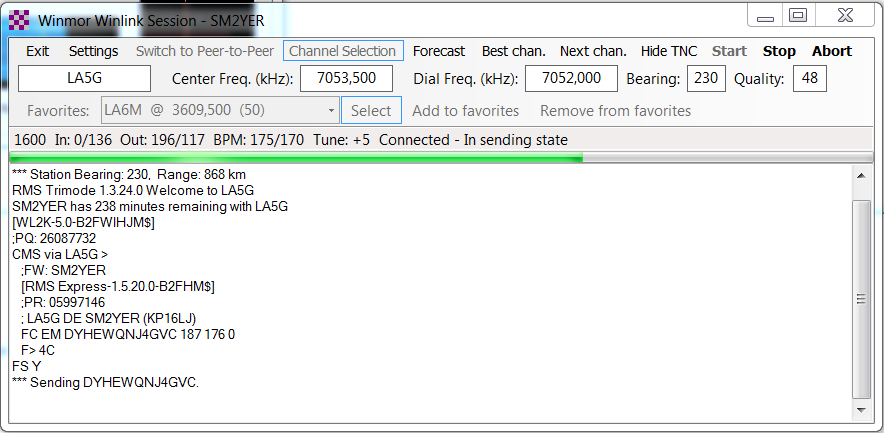

    Skärmdump, Winmor skickar utgående meddelande via RMS station LA5G





    16:46 (14:46 UTC) kopplar jag upp till RMS station LA5A och tar emot ett ePost meddelande.

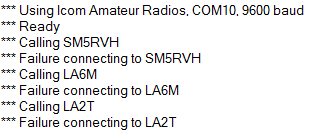

    2019.04.22 På morgonen (07:30) går det betydligt bättre, inte några super konditioner men låga brusnivåer A-4, K-1, SFI-68, SN-11 - Lyckas ansluta till RMS station LA6M med signal kvalite 45, men jag får inte igenom någon ePost via Winmor & HF Radio ? - Undersökning pågår...

    Testar med Winlink i 'Winmor Winlink' mode, internet i dator via WLAN är avstängt.

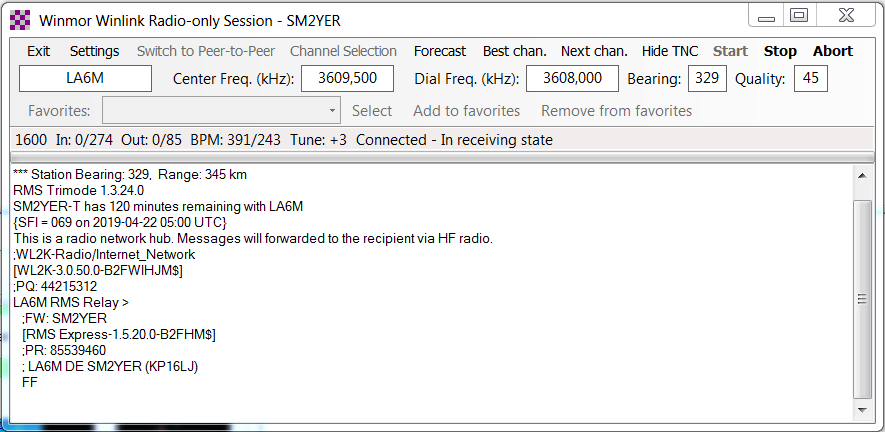

    Skärmdump från Winmor session



    2019.04.21 Kör med mitt eget 'DigiMax' DIY interface, det är fast monterat i min 'GoBox.v.1.0'

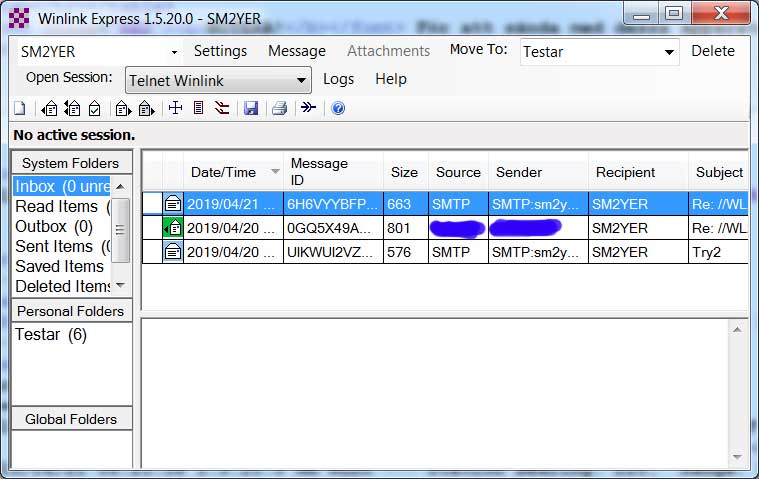

    Skärmdump från Winlink 2000, här i 'Tenet - Winlink' mode

    I skärmdump ovan ser man WinLink i 'Tenet - Winlink' mode, tanken är att kunna ta emot och sända ePost oberoende av internet anslutning.



    I loggen ovan ser man en lyckad uppkoppling till RMS station LA3F[R9] (Follogruppen/NRRL/Norge), inga ingående mail och inget i 'OutBox' vid detta tillfälle, längre ut på dagen så är dessvärre inga RMS stationer hör/körbara på 80/60/40meter

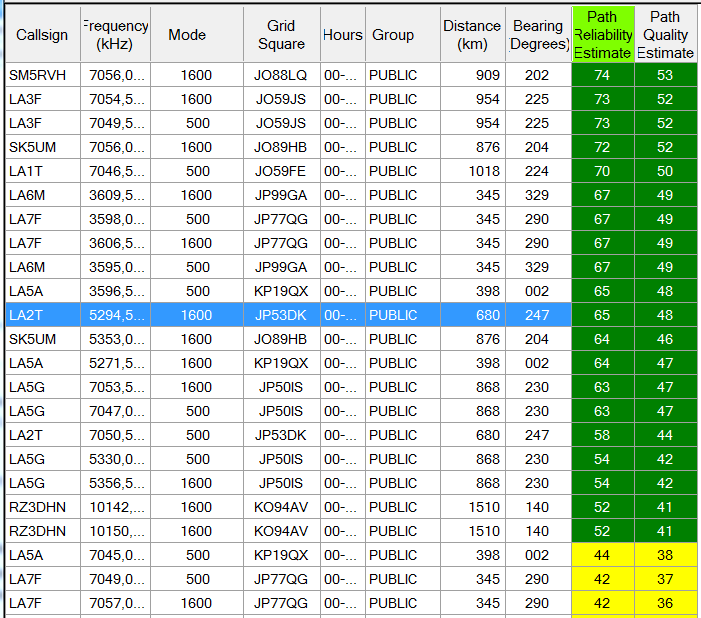

    Uppdarerad kanal lista i Winmor kl. 14:30

    Klockan 14:30 (Tidig eftermiddag) föreslår Winmor en rad RMS stationer (Kanaler) enl. listan ovan, testar att ansluta till lite olika RMS ststioner.


    ...Testar att ansluta över HF med WinLink / Winmor

    ToDo / Kvar att göra...
    Behöver få lite bättre kontroll på in / ut nivå på ljudet, har till slut beställt ett 'SIGNALINK' interface.

    Beskrivning
    Winlink är en 'oberoende' system för att skicka och ta emot global ePost. Systemet använder 'standard' sendmail (SMTP), när kommunikation görs över internet (TCP-IP/Telnet), över HF-Radio används 'Winmor' eller Packet/Packtor med FSKmail, även andra protokoll förekommer beroende på vilka frekvenser / vilken utrustning som ska användas, man kan köra radio på allt från kortvåg till satellit (HF/VHF/UHF/SHF)

    Den teknik man använder har sitt ursprung inom global marin kommunikation. Men det går lika bra att användas på field-day event eller vid sambandsuppdrag, i sommarstugan eller för nödsamband. Används bl.a. regionalt & nationellt för nödsamband i U.S.A. (FEMA)

    Systemet drivs och utvecklas av
    Amateur Radio Safety Foundation, Inc.[R10] som är en organisation som arbetar med att utveckla, upprätthålla och utbilda i system / teknik för kris och nödsamband för ett flertal olika hjälp organisationer, bl.a. Rödakorset.

    Notera att denna sida INTE är någon heltäckande 'manual' för WinLink, för detta hänvisas du till https://winlink.org/[L1]

    Winlink systemet består av: (Se skiss här nedan)
  • (A) Fyra CMS1 servrar, strategiskt utplacerade på flera kontinenter.
  • (B) Tusentals RMS2 relä stationer utspridda över hela världen.

    Not1 CMS betyder 'Common Messages Server' EQ = Meddelande server, mail server
    Not2 RMS betyder 'Radio Messages Server, EQ = Radio meddelande server, Relä station

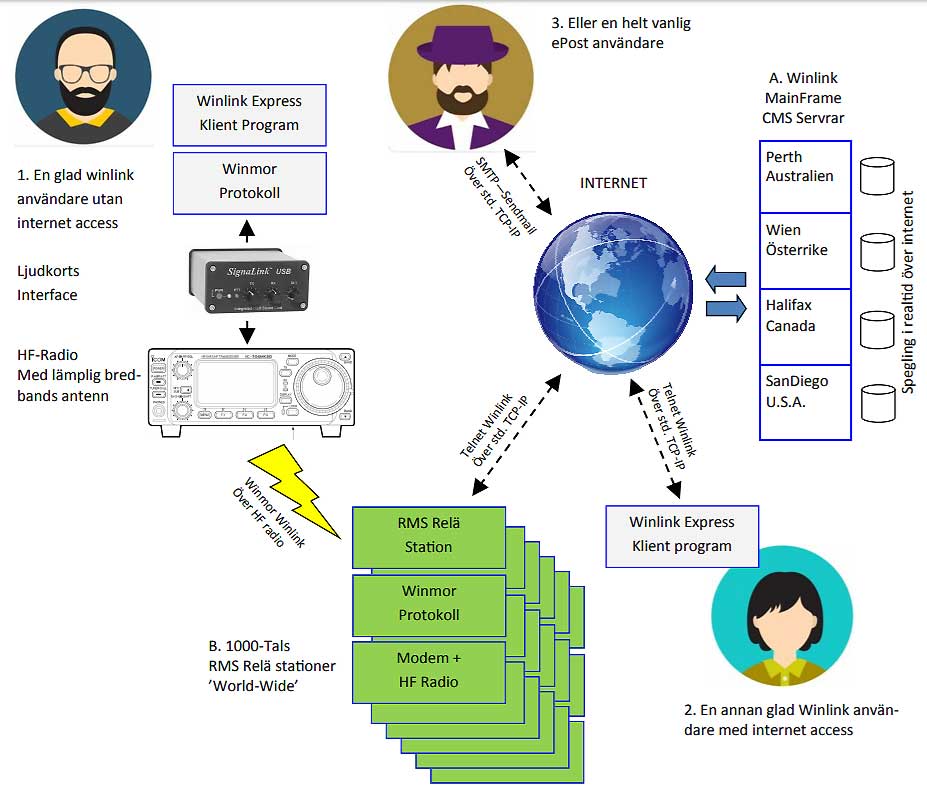

    Winlink, en enkel system skiss

    Funktion
    CMS servrarnas uppgift är att ta emot och lagra ePost meddelanden.
    Alla meddelanden replikeras3 över samtliga CMS servrarna.

    RMS relä stationernas uppgift är att svara på anrop och koppla upp Winlink express klienter via radio och förmedla meddelanden till / från en CMS server och den uppkopplade Winlink express användaren.

    Exempel - En vanlig Winlink användare(2) med internet access, vill skicka ett meddelande till en annan Winlink användare(1) som saknar internet access. Båda Winlink användarna har SittCall@winlink.org adresser.

    Winlink användare 2 skapar meddelandet i sin winlink express klienten, meddelandet skickas över internet med Winlink Telnet5 över TCP-IP6 till en av systemets CMS servrar. Här mellanlagras meddelandet för att sedan kunna hämtas av mottagaren / användare 1.

    Användare 1 kopplar upp sin winlink express klient med Winlink Winmor8 via HF-Radio till någon av dom tusentals RMS relä stationer som står och väntar på anslutningar dyngnet runt, året om. När uppkopplingen är klar, ansluter RMS relä stationen till en CMS server där meddelandet ligger och väntar. Meddelandet hämtas och skickars vidare över HF-Radio.

    Inom Winlink systemet formateras, packeteras och skickas meddelanden med open B2F7 protokollet. In och ut från Winlink systemets CMS servrar till externa ePost system används std. SMTP4 - Det innebär att även 'vanliga' användare (3) kan skicka till och ta emot ePost från Winlink systemet.

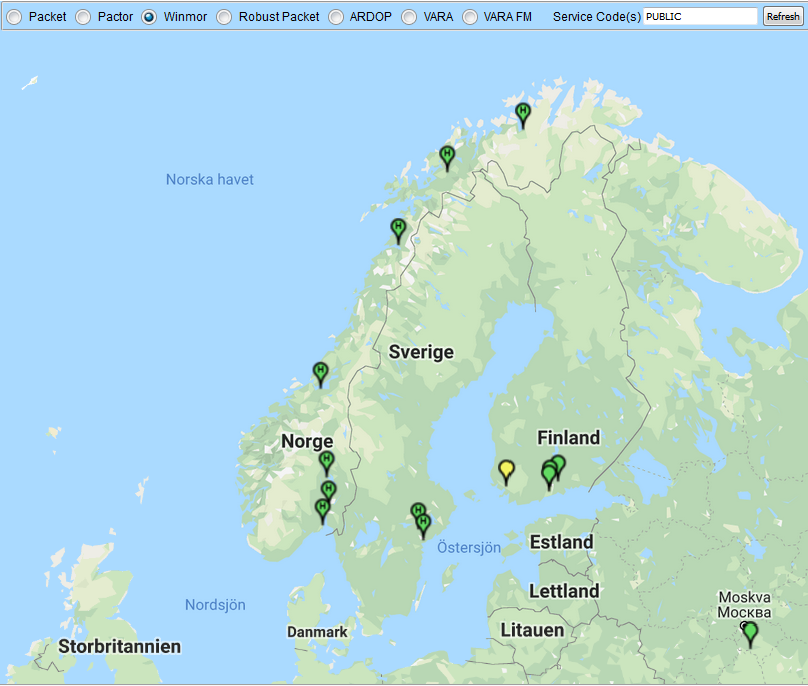

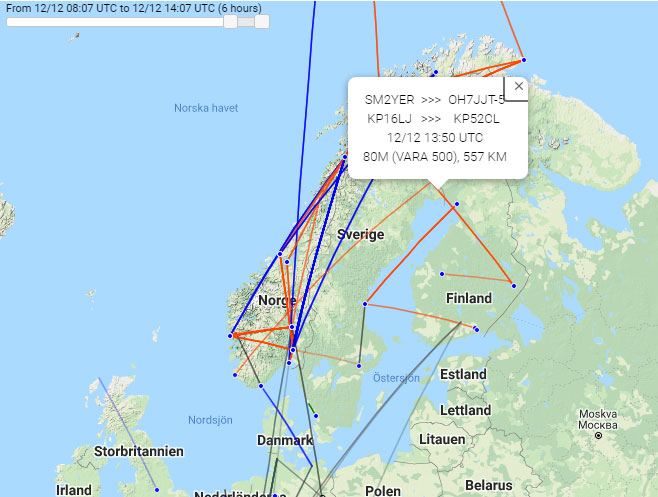

    Karta med aktiva RMS relä stationer i mitt närområde

    Några noteringar Plus :-)
  • ePost utan internet
  • Lätt att vara portabelt
  • Enkel utrustning = Låga kostnader
  • Går att anpassa efter olika behov
  • Kompatibelt med 'alla' epost system

    Några noteringar Minus :-(
  • Inte helt okomplicerat
  • Långsamt
  • Meddelande storlek max 120K (Inkl. bilagor)

    Not3 Replikering sker normalt via internet, som backup kan meddelanden förmedlas via HF-Länkar
    Not4 SMTP = Send Mail Transfer Protokol
    Not5 Telnet = Protokol för textbaserad terminal till terminal kommunikation
    Not6 TCP-IP = Transmission Control Protocol / Internet Protocol
    Not7 B2F = B2 Forwarding Protocol, Winlink's eget protokoll för att hantera och förmedla meddelanden. Not8 Winmor = Winlink's eget radio protokoll, använder fyra toner för att modulera data signalen (4FSK)

    Du kan läsa lite mera om den utrusning jag använder --> Här! GoBox.v.3.0

    Budget / Transport
    Kostnader t.o.m. 2018.01.19
    =====================================================================
    Thomann Rack Case 6U B-Stock ..................
    =====================================================================


    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1] https://www.thomann.de
    [L2] limmared.nu
    [L3] Biltema.se
    [L4] eBay.com

    Länkar / Referenser:
    [R1] Allt om WinLink hittar du på
    https://winlink.org/
    [R2] Bra beskrivning på olika Trådantenner @hflink.com
    [R3] Homepage / download / manual för WSJT-X (K1JT @ Princeton)
    [R4] http://www.packetradio.com/t2fd.htm
    [R5] http://www.g4ifb.com/FT8_Hinson_tips_for_HF_DXers.pdf
    [R6] https://www.youtube.com/watch?v=WRv9DbqnnDg
    [R7] https://winlink.org/content/signalink_how_set_packet_radio
    [R8] https://arsfi.org/
    [R9] http://www.la3f.no/
    [R10] https://arsfi.org/


    'Disclaimer'
    The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.

    Notera!
    Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

    Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
