  • Inledning
    Här lägger jag ut det mesta som jag håller på med inom amatörradio och PR-Radio.

    Började med PR-Radio på 27MHz bandet som 13-14åring, tidigt 70-tal. Min första egna radio var en 'Commander PR23' (Väldigt lik 'PONY CB78') Är fortfarande aktiv på kanal 24 (27,235MHz) USB. Mitt call är då Scandinavia BD-33.

    Fick min amatörradio licens 2003 med amatörsignal SM2YER / Har hunnit med att prova / använda en hel del olika apparater under årens lopp. På denna sida hittar du aktuell och 'historisk' utrustning.


    Aktuell 'shack-bild' 2021.04.02
    Senast uppdaterat
    2022.10.15 Gjorde en sida 'QRV Mobil' med information om antenner & utrustning som jag använder när jag är ute och åker
    bil & husbil.

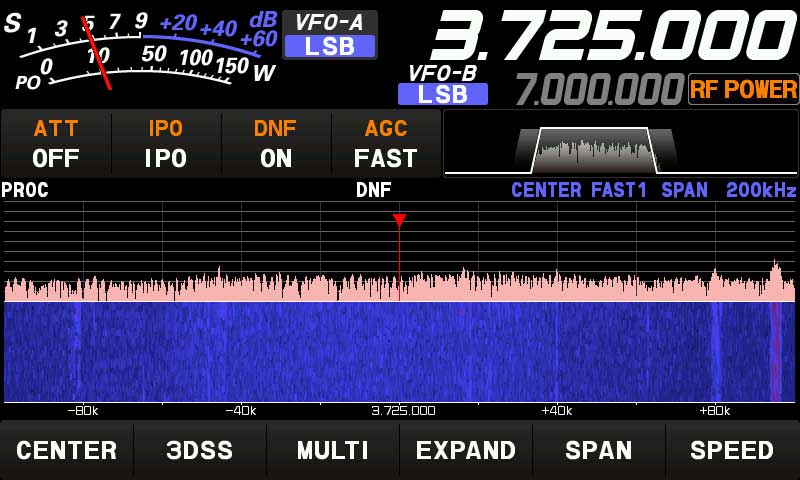

    2022.08.14 Trevligt QSO på 80M (3725Kc) med OH6GHI Peter nere i Närpes/Finland nu på morgonen, Peter är bördig från Överkalix och gillar att få tala lite Överkalixmål. Ligger vanligtvis QRV och lyssnar på 80M runt 3725Kc på Lördag/Söndag f.m. - I övrigt lyssnar jag på bl.a. följande frekvenser:

    - HF/80M 3725Kc - VHF Kalix R5
    - VHF Luleå R6 +Kalix-linjen +SvxReflector-nätet i Sverige
    - DMR TG2402, TG2403
    - PR-Bandet 69MHz, K8 +Lokala 71/76MHz repeatrar
    - PR-Bandet 27MHz, K24

    ToDo...
    - Flytta om lite i coax-switchar
    - Felsöka emotator rotor (Visning av riktning)

    HF
    2022.10.08 Har inte uppdaterat min HF utrustning på senare tid, har däremot reparerat och snyggat till lite vid '
    Mast-2' - Har bl.a. förstärkt väggfästet, säkrat 'luft' kablarna över gården och fixat till ändfäste för min T2FD dipol.


    - YAESU FT-991A -
    Kör HF / Alla band / Alla moder med en 'YAESU FT-991A' radio, den är liten och smidig med massor av roliga funktioner, här finns massor att leka med...

    2021.03.26 RADIO-1 (YAESU FT-991A) är nu tillbaka från reparation, den fick problem med TX-Switch utgången (PTT).


    Front / Baksida

    - Läs mera om min YEASU FT991A -->Här!


    - ACOM 1010 HF-Slutsteg -
    2019.10.28 Har skaffat ett nytt ACOM 1010 HF-slutsteg. Steget står stadigt på en liten rack hylla på hjul (Millenium SR-2008-8HE)

    Rack-hyllan heter 'Millenium SR-2008' och är på 8HE. Den är inhandlad från 'Thomann.de'[L4] i Tyskland, hyllan är tillverkad i 2mm pulverlackerad stålplåt, verkar att vara väldigt stabil. Hyllan kostade 89€ inkl. frakt.


    Rack-hylla med nätaggregat & HF-Slutsteg / ACOM 1010

    I rack-hyllan har jag även min strömförsörjning i form av:
    - Nätaggregat 13,8V/28A '
    MAAS EPA-9300'
    - Nätaggregat 24V/40A 'DELTA ELEKTRONIKA' SM3540

    Mera HF-radio:
    - Mobilt & Portabelt använder jag min -->'GoBox v.4.1'
    - Provar att köra lite FT8 på HF banden
    - Mera om DIGI-Mode WINLINK 2000

    - Antenn-Avstämning -
    Använder en avstämningsenhet 'MFJ VERSATUNER III' / modell: 'MFJ-962D' - Ibland behöver man lite avstämning, främst för att kunna utöka bandbredd på befintliga antenner, men även för olika antenn experiment.


    'MFJ-962D' / 3x 'DAIWA CN-102L' instrument

    Användar manual för '
    MFJ-962D' antenn avstämningsenhet.

    - HF-ANTENNER -
    Kör just nu på HF-Banden med följande antenner:
  • LANNABO L2 Logperiod, horisontal @ 16M höjd i Mast-1
  • Tråd dipol 'KELEMEN DP-1608040-H' (By WIMO) @ 16M höjd i Mast-1
  • Bredbandsdipol (T2FD) 'Diamond WD-330J' @ 13M höjd i Mast-2

    Tekniska data HF
    =====================================================================
    Typ ........................................... HF utrustning
    Radio ......................................... YEASU FT-991A
    Frekvens ...................................... HF, 50 MHz, 144 MHz, 430 MHz
    Modes ......................................... SSB/AM/FM
    Uteffekt ...................................... 100W SSB / 50W AM,FM
    Supply ........................................ DC 13,8V / 23A Max
    Slutsteg ...................................... ACOM 1010
    Band .......................................... HF
    Uteffekt ...................................... 700W / SSB PEP Max
    Supply ........................................ AC 230V / 5,2A @ 1200VA
    Antenn-Avstämmning ............................ MFJ-962D
    Antenn-2 ...................................... Diamond WD-330J
    Antenn-3 ...................................... LANNABO L2
    Antenn-rotor .................................. EMOTATOR 1103mxx
    Antenn-4 ...................................... KELEMEN DP-1608040-H
    =====================================================================



    VHF/UHF/DMR
    På 'övre hyllan' har jag utrustning för b.a. 2M/70CM, kör nu med en 'CSI CS800D' radio, den klarar både VHF & UHF, analogt och DMR.


    Övre hyllan i mitt shack / VHF/UHF/DMR radio 'CSI CS800D'

    - CSI CS800D
    Användar manual
    - Testar några VHF/UHF apparater
    - Kör / Testar lite olika DMR apparater

    - VHF/UHF-ANTENNER -
    Kör just nu på VHF/UHF-Banden med följande antenner:
    - VHF/UHF Vertikal 'DIAMOND X-300N'

    Läs mera om mina antenner -->Här!

    Tekniska data VHF/UHF/DMR
    =====================================================================
    Typ ........................................... VHF/UHF/DMR utrustning
    Radio ......................................... CSI CS800D
    Frekvens ...................................... 136--174 MHz
                                                    400--470 MHz
    Kanaler (FM Analog) ........................... 1000 st
    Zoner (DMR) ................................... 250 st
    Kanaldelning .................................. 12,5/25KHz
    Uteffekt ...................................... 25W(L) 45W(UHF) 50W(VHF)
    Modes ......................................... FM & 4FSK/7K60XFD(DMR)
    DMR std ....................................... ETSI TS 102-361-1,-2,-3
    Antenn ........................................ DIAMOND X-300N
    =====================================================================



    27MHz
    2022.10.07 På 27MHz bandet (PR-radio) kör jag nu med en gammal 'HyGain V' radio, den klara SSB/AM/FM på 120ch. Har även inhandlat ett begagnat litet rör-slutsteg 'RM-Italy KLV-350' - Detta exemplar har 2st 6KG6A elektronrör, rören verkar att vara i bra skick (Ger klart bra uteffekt).

    Har kört med ett 'RM-Italy KLV350' steg tidigare, i det steget var där 2st EL509 rör, läs mera om 'RM-Italy KLV350' -->
    Här!


    'HyGain V' SSB/AM/FM 120ch CB-Radio + RM-Italy KLV-350

    - 27MHz-ANTENNER -
    Kör just nu på 27MHz-Bandet med följande antenner:
    - SOLARCON A99 vertikal @ 13M höjd i Mast-2
    - LANNABO L2 Logperiod, horisontal @ 16M höjd i Mast-1
    - Bredbandsdipol (T2FD) 'Diamond WD-330J' @ 13M höjd i Mast-2

    Läs mera om mina antenner -->Här!

    - 'HyGain V' USER manual

    Tekniska data 27MHz
    =====================================================================
    Typ ........................................... 27MHz utrustning
    Radio ......................................... HyGain V
    Frekvens ...................................... -- 27.855
    Channels ...................................... L/M/H x40 = 120ch
    Supply ........................................ DC 13.8V / 5A
    Uteffekt ...................................... 7,5W AM / 12W PEP SSB
    Slutsteg ...................................... RM-ITALY KLV350
    Supply ........................................ AC 230V / 3A
    Uteffekt ...................................... 200W AM / 400W SSB
    Antenn 1 ...................................... SOLARCON A99
    Antenn-2 ...................................... Diamond WD-330J
    Antenn 3 ...................................... LANNABO L2
    Antenn-rotor .................................. EMOTATOR 1103mxx
    =====================================================================



    Kanaler 'Hygain-V' / 'Solarcon A-99'

    69MHz
    Har inhandlat en 'AnyTone AT-5189' 66-88 MHz radio för att kunna ligga QRV på k.8 lokalt och över våra lokala / analoga repetrar på 71/76MHz.


    'AnyTone AT-5189' / Antenn & Rotor

  • 'AnyTone AT-5189' USER manual

    - 69MHz-ANTENNER -
    På 69--71MHz använder jag en 'SIRIO' SY 68-3' / 3element riktantenn med vertikal polarisation och en 'Hirschmann Hit Ro 270' rotor. Antennen sitter på ett skorstensfäste ca: 12meter över mark.

    Läs mera om min utrustning för 69MHz -->Här!
    Läs mera om mina antenner -->Här!

    Tekniska data 69MHz
    =====================================================================
    Typ ........................................... 69MHz utrustning
    Radio ......................................... AnyTone AT-5189
    Frekvens ...................................... 66--88MHz
    Kanaler ....................................... 250 st
    Kanaldelning .................................. 25/20/12,5KHz
    Modulation .................................... FM-N/W
    Uteffekt ...................................... 60/25/10W
    Supply ........................................ DC 13,8W 13A
    Antenn-6 ...................................... SIRIO SY 68-3
                                                    (På skorstensfäste)
    Antenn-rotor .................................. 'Hirschmann Hit Ro 270'
    =====================================================================


    SCANNER
    För att kunna lyssna på bl.a. 155MHz jaktkanaler, lastbilskanaler och flygfrekvenser använder jag en gammal scanner-mottagare 'HANDIC 0080' - Till den har jag koppat en 'Albrecht 6164 Eurostick DX' Antenn / Bredbandig skannerstationsantenn med 3 radialer. Det lilla formatet gör att den kan monteras nästan överallt, på tak, balkong etc


    'HANDIC 0080 scanner' / Scannerantenn

  • 'HANDIC 0080' USER manual

    - SCANNER-ANTENN -
    Scannerantenn 'Albrecht 6164 Eurostick DX'

    Tekniska data scanner
    =====================================================================
    Typ ........................................... Scanner
    Radio ......................................... HANDIC 0080
    Frekvens ...................................... 25--520MHz
                                                    760--1300MHz
    Modulation .................................... AM, FM-N, FM-W
    Kanaler ....................................... 400 st
    Supply ........................................ AC 230V / DC 13,8V
    Antenn ........................................ Albrecht 6164 Eurostick DX
    =====================================================================


    Antenner
    2019.12.22 Ritade en skiss (Karta) med mast / antenn placeringar runt om på gården.


    Kartskiss ritad med QGIS
    1. Vertikal för 27MHz, 'SOLARCON A99' monterad på 3x 50mm maströr,
      Höjd från mark ca: 13meter
    2. Bredbandsdipol (T2FD) 'Diamond WD-330J' 2-30MHz, monterad som inverted-V,
      Centrum höjd ca: 13meter
    3. 7 element logperiodisk rikt-antenn LANNABO L2 monterad på en teleskopmast,
      WIBE 24M MT Höjd från mark ca: 17meter
    4. KELEMEN DP-1608040-H (By WIMO), trapped dipol för 160, 80 & 40meter
      Centrum höjd ca: 16meter
    5. VHF/UHF Vertikal 'DIAMOND X-300N'
      Höjd från mark ca: 12meter
    6. Scannerantenn 'Albrecht 6164 Eurostick DX' & Riktantenn 'SIRIO SY69-3'
      'Hirschmann Hit Ro 270' rotor, Höjd från mark ca: 12meter

    - Mast-1 - (Teleskopmast)
    Min 'primära' mast är en 'WIBE 24M MT', 21,5 meter hög teleskopmast. I den använder en '
    EMOTATOR 1103mxx' rotor tillsammans med en 'Lannabo L2' 7 element logperiodisk riktantenn.

    2020.02.29 Tog några vinterbilder på Wibemasten och Lannabo L2 antennen. Bra konditioner mot Asien på morgonen, några JA stationer körda på FT8 / 20M med antennen riktad i N/NO (ca. 40-50°)


    Lannabo L2 i vinterskrud / Skärmklipp från webcam

    Läs mera om min 'WIBE 24M MT' teleskopmast -->Här!

    Tekniska data Mast-1 (Teleskopmast)
    =====================================================================
    Typ ........................................... Teleskopmast
    fabrikat ...................................... WIBE 24M MT
    Höjd .......................................... 7 -- 17M (max 21M)
    Antenn-3 ...................................... LANNABO L2
    Antenn-rotor .................................. EMOTATOR 1103mxx
    Antenn-4 ...................................... KELEMEN DP-1608040-H
    =====================================================================


    - Mast-2 -
    Stagad mast, bestående av 3x3meter / d50mm skarvbara stålrör. Monterad på husgavel med 'nock' och väggfäste (Se bilder) - Antennhöjd blir ca: 13meter (Till antennfot)


    Mast-2 med antenner

    2022.10.02 När jag skulle montera T2FD dipolen och hissa upp masten inför vintern, noterade jag att fästena för masten & för 'luft' kabeln över gården hadde ruttnat upp! - Ett rent under att allt fortfarande hängde kvar...


    Uppruttnade fästen...

    Har bytt ut lite ruttna brädor i mastfästena, förstärkt och säkrat alla kabel / stag fästen med en extra fästpunkt. Var även tvungen att sätta upp en 4meter 'support-mast' för att få upp ena sidan av bredbandsdipolen, har tidigare varit fäst i nocken på ett hus som nu är sålt & bortkört.

    Tekniska data Mast-2
    =====================================================================
    Typ ........................................... 3x3meter 50mm stålrör
    Höjd .......................................... ca: 13meter
    Antenn-1 ...................................... Solarcon A99 (27MHz)
    Antenn-2 ...................................... Diamond WD-330J (HF)
    =====================================================================


    - Previous used equipment -
    Over the years there has been quite a number of different rigs and shacks. Following is a number of photos with data and documentation from current and previous used
    equipment

    Air photos of old antenna setup Photo 1. Photo 2.

    - Previous shack's -
    Some images of Previous shack's

    - Other stuff... -
  • Cabled Weather Station Oregon Scientific WM918
  • Updated the AC Power feed to my shack -->Read more...
  • Radio montage in my car -->-->Read more...
  • Radio montage in my RV -->-->Read more...
  • Some handheld Equipment i tested / using

    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1] Div. radio utrustning
    Limmared.nu
    [L2] Div. radio utrustning FBRadio.se
    [L3] Div. radio utrustning WIMO.de
    [L4] Rack-hylla, väskor m.m. Thomann.de
    [L5] Mikrofon / Antenn kontakter, kabel m.m. Electrokit.se
    [L6] Krympslang / buntband / skruv m.m. BILTEMA.se

    Länkar / Referenser:
    [R1] MFJ-Enterprises med bl.a. Hy-Gain & Ameritron utr.
    [R2] https://www.rigpix.com/
